Product Description
Opće informacije
|
Proizvođač |
Emerson |
|---|---|
|
Model/Broj dijela |
CON021+PR6423/10R-030, PR6423/003-030 |
|
Opis |

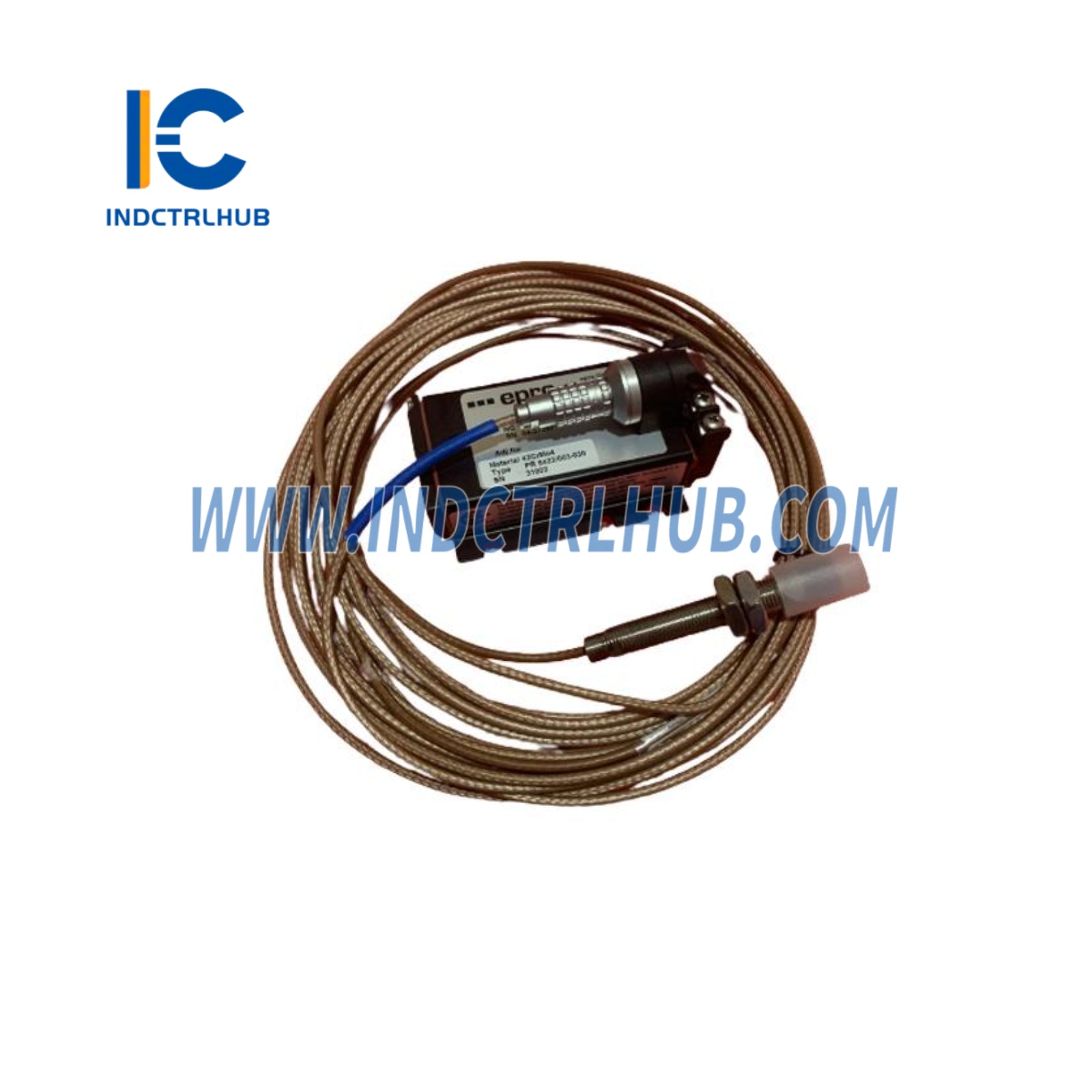

Pretvarač vrtložne struje sa senzorom vrtložne struje od 8 mm |
CON021 pretvarač signala vrtložne struje
Dinamičke performanse
|
Parametar |
Vrijednost |
|---|---|
|
Frekvencijski raspon (-3 dB) |
0 do 20000 Hz |
|
Vrijeme porasta |
<15 µs |
Napomena: Dizajnirano za PR6422, PR6423, PR6424, PR6425, PR6426, PR6453.
Za prošireni raspon koristite: CON021/91x-xxx.
PR6425 uvijek zahtijeva pretvarač proširenog raspona.
Okolišni ograničenja
|
Parametar |
Vrijednost |
|---|---|
|
Radni temperaturni raspon |
-30 do 100°C (-22 do 212°F) |
|
Udari i vibracije |
5g @ 60 Hz @ 25°C (77°F) |
|
Razred zaštite |
IP20 |
Snaga i elektrika
|
Parametar |
Vrijednost |
|---|---|
|
Raspon napona napajanja |
-23V do -32V (Izlaz: -4V do -20V) |
|
Raspon napona napajanja |
-21V do -32V (Izlaz: -2V do -18V) |
Fizički
|
Parametar |
Vrijednost |
|---|---|
|
Materijal kućišta |
LMgSi 0,5 F22 |
|
Težina |
~120 grama (4,24 oz) |
|
Montaža |
4 vijka M5x20 (uključeno u isporuku) |
|
Priključci |
Pretvarač: Samozaključavajući Lemo utikač |
|
Napajanje/Izlaz |
Vijčani priključak (maks. 1,5 mm² žica) |
Informacije o narudžbi
|
Broj modela |
Vrsta senzora |
Mjeriteljski raspon |
Pogreška lineariteta |
|---|---|---|---|
|
CON021 |
PR6423 |
2,0 mm (Standardni raspon) |
≤ 1,0% |
PR6423 - 8mm Eddy Current senzor
Performanse
|
Parametar |
Vrijednost |
|---|---|
|
Linearni raspon mjerenja |
2 mm (80 mils) |
|
Početni zračni razmak |
0,5 mm (20 mils) |
|
Inkrementalni faktor skale (ISF) |
8 V/mm (203.2 mV/mil) ± 5% (0 do 45°C) |
|
Odstupanje od najbolje prilagođene prave linije (DSL) |
± 0.025 mm (± 1 mil) (0 do 45°C) |
Mjerni cilj
|
Parametar |
Vrijednost |
|---|---|
|
Minimalni promjer vratila |
25 mm (0.79”) |
|
Materijal cilja |
Feromagnetski čelik (42CrMo4 - AISI/SAE 4140 standard) |
Okolišni ograničenja
|
Parametar |
Vrijednost |
|---|---|
|
Razred zaštite |
IP66 (IEC 60529) |
|
Radna temperatura - senzor uključujući 1m kabela |
-35 do +180°C (-31 do 356°F) |
|
Radna temperatura - kabel i konektor |
-35 do +150°C (-31 do 302°F) |
Materijal
|
Komponenta |
Materijal |
|---|---|
|
Vrh senzora |
PEEK (Polieter eter-keton) |
|
Kućište |
Nehrđajući čelik |
|
Kabel |
PTFE (Politetrafluoroetilen) |
|
Konektor |
Mesing, nikliran |
Fizički
|
Parametar |
Vrijednost |
|---|---|
|
Težina (senzor s kabelom od 1m) |
Približno 100 grama (3,53 oz) |
Informacije o narudžbi
|
Promjer vrha |
Navoji kućišta |
Oklopljeni kabel |
Broj modela |
|---|---|---|---|
|
8mm |
M10x1 |
Ne |
PR6423/00 |
|
8mm |
M10x1 |
Da |
PR6423/01 |
|
8mm |
3/8”-24 UNF |
Ne |
PR6423/10 |
|
8mm |
3/8”-24 UNF |
Da |
PR6423/11 |
