Product Description
Opće informacije
|
Proizvođač |
Emerson |
|---|---|
|
Model/Broj dijela |

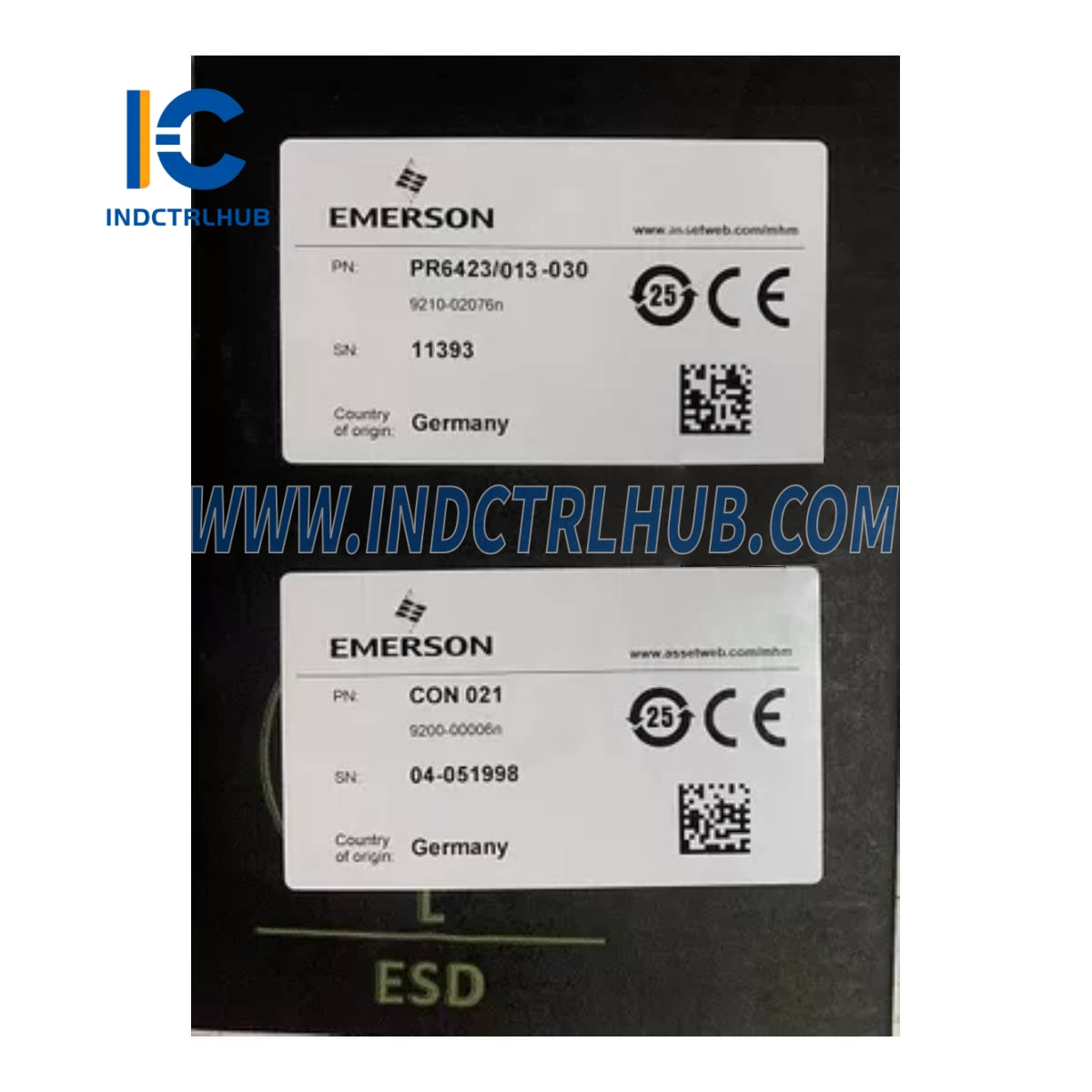

CON021+PR6423/013-030 |
|
Opis |
Pretvarač signala vrtložne struje s 8mm senzorom vrtložne struje |
CON021 - Pretvarač signala vrtložne struje
Dinamičke performanse
|
Parametar |
Vrijednost |
|---|---|
|
Frekvencijski raspon (-3 dB) |
0 do 20000 Hz |
|
Vrijeme porasta |
<15 µs |
Napomena: Dizajnirano za PR6422, PR6423, PR6424, PR6425, PR6426, PR6453.
Za prošireni raspon, koristite CON021/91x-xxx.
PR6425 uvijek zahtijeva pretvarač proširenog raspona.
Okolišni ograničenja
|
Parametar |
Vrijednost |
|---|---|
|
Radni temperaturni raspon |
-30 do 100°C (-22 do 212°F) |
|
Udari i vibracije |
5g @ 60 Hz @ 25°C (77°F) |
|
Razred zaštite |
IP20 |
Snaga i elektrika
|
Parametar |
Vrijednost |
|---|---|
|
Raspon napona napajanja |
-23V do -32V (Izlaz: -4V do -20V) |
|
Raspon napona napajanja |
-21V do -32V (Izlaz: -2V do -18V) |
Fizičke karakteristike
|
Parametar |
Vrijednost |
|---|---|
|
Materijal kućišta |
LMgSi 0,5 F22 |
|
Težina |
~120 grama (4,24 oz) |
|
Montaža |
4 vijka M5x20 (uključeno) |
|
Priključci |
Pretvarač: Samozaključavajući Lemo utikač |
|
Napajanje/Izlaz |
Vijčani priključak (maks. 1,5 mm² žica) |
Informacije o narudžbi
|
Broj modela |
Vrsta senzora |
Mjeriteljski raspon |
Pogreška lineariteta |
|---|---|---|---|
|
CON021 |
PR6423 |
2,0 mm (Standardni raspon) |
≤ 1,0% |
PR6423 - 8mm senzor vrtložne struje
Performanse
|
Parametar |
Vrijednost |
|---|---|
|
Linearni raspon mjerenja |
2 mm (80 mils) |
|
Početni zračni razmak |
0,5 mm (20 mils) |
|
Inkrementalni faktor skale (ISF) |
8 V/mm (203.2 mV/mil) ± 5% (0 do 45°C) |
|
Odstupanje od najbolje prilagođene linije (DSL) |
± 0.025 mm (± 1 mil) (0 do 45°C) |
Mjerni cilj
|
Parametar |
Vrijednost |
|---|---|
|
Minimalni promjer vratila |
25 mm (0,79”) |
|
Materijal cilja |
42CrMo4 (AISI/SAE 4140) standard |
|
Ostali materijali |
Dostupno na upit |
Okoliš i općenito
|
Parametar |
Vrijednost |
|---|---|
|
Razred zaštite |
IP66 (IEC 60529) |
|
Radna temperatura - senzor (1m kabel) |
-35 do +180°C (-31 do 356°F) |
|
Radna temperatura - kabel i konektor |
-35 do +150°C (-31 do 302°F) |
|
Materijal vrha senzora |
PEEK (polieter eter-keton) |
|
Materijal kućišta |
Nehrđajući čelik |
|
Materijal kabela |
PTFE (politetrafluoroetilen) |
|
Materijal konektora |
Mesing, niklom presvučen |
|
Težina (senzor s kabelom od 1m) |
~100 grama (3.53 oz) |
Informacije o narudžbi
|
Promjer vrha |
Navoji kućišta |
Oklopljeni kabel |
Broj modela |
|---|---|---|---|
|
8mm |
M10x1 |
Ne |
PR6423/00 |
|
8mm |
M10x1 |
Da |
PR6423/01 |
|
8mm |
3/8”-24 UNF |
Ne |
PR6423/10 |
|
8mm |
3/8”-24 UNF |
Da |
PR6423/11 |
Napomena: PR6423/03 i PR6423/13 su opcije oklopljenog kabela za obrnutu montažu ako se koristi adapter utikač.
Odabir modela
|
Navoj kućišta (X) |
Adapter utikač (X) |
Dužina kabela (X) |
Kraj kabela (X) |
|---|---|---|---|
|
0: 25mm |
0: S |
0: 4.0m |
0: Lemo* |
|
1: 35mm |
1: Bez |
1: 5.0m |
1: Otvoreno |
|
2: 45mm |
3: 8.0m |
||
|
3: 55mm |
F: 9.0m |
||
|
4: 65mm |
4: 10.0m |
||
|
5: 75mm |
|||
|
6: 85mm |
|||
|
7: 95mm |
|||
|
8: 105mm |
|||
|
9: 115mm |
|||
|
E: 155mm |
|||
|
H: 195mm |
|||
|
R: Obrnuti nosač |
