Product Description
Opće informacije
|
Proizvođač |
Emerson |
|---|---|
|
Model/Broj dijela |

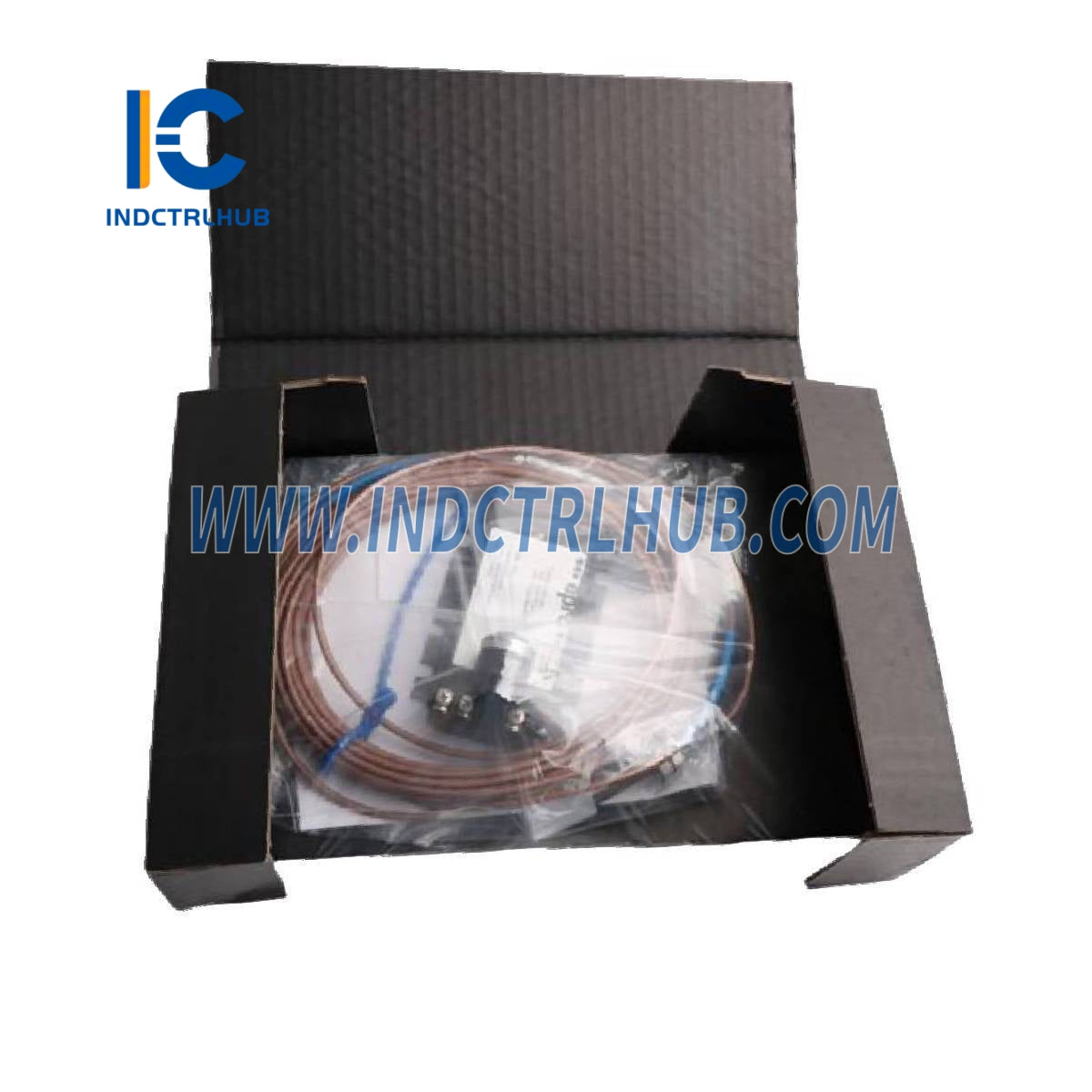

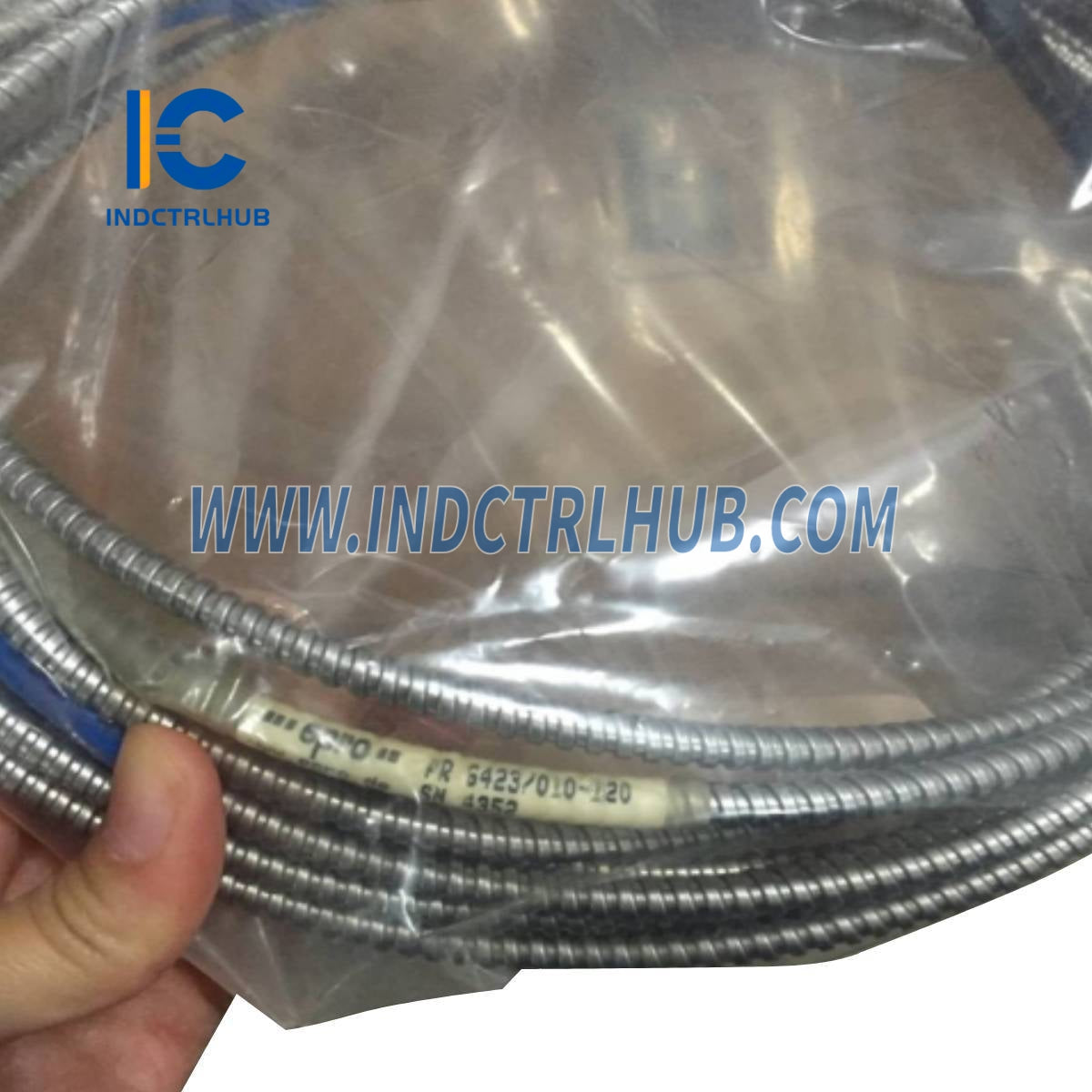

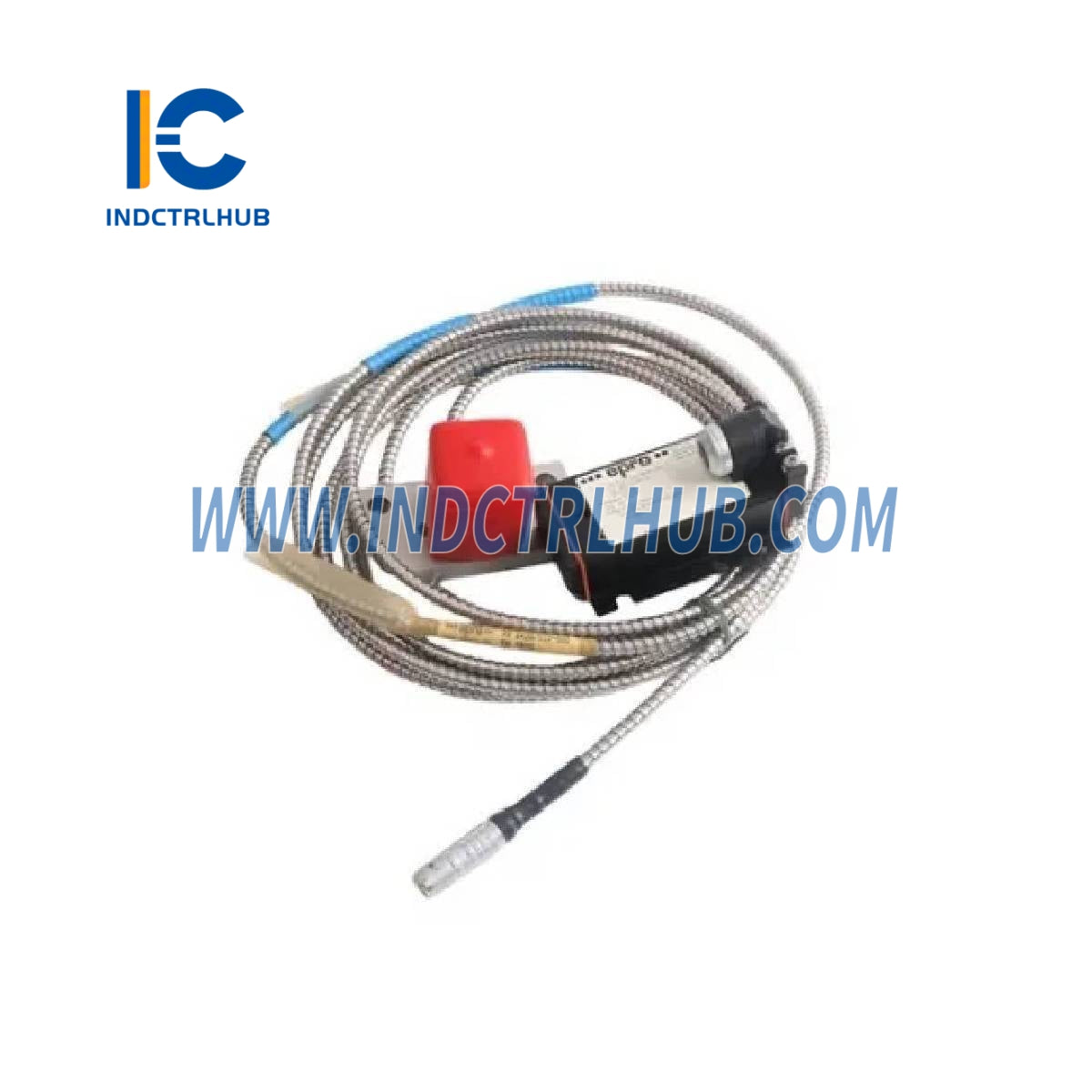

CON021+PR6423/010-120 |
|
Opis |
Pretvarač vrtložne struje sa senzorom vrtložne struje od 8 mm |
CON021 - Pretvarač signala vrtložne struje
Dinamičke performanse
|
Parametar |
Vrijednost |
|---|---|
|
Frekvencijski raspon (-3 dB) |
0 do 20000 Hz |
|
Vrijeme porasta |
<15 µs |
|
Kompatibilni senzori |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
Kompatibilnost s proširenim rasponom |
CON021/91x-xxx (PR6425 zahtijeva pretvarač proširenog raspona) |
Okolišne specifikacije
|
Parametar |
Vrijednost |
|---|---|
|
Radna temperatura |
-30 do 100°C (-22 do 212°F) |
|
Udari i vibracije |
5g @ 60 Hz @ 25°C (77°F) |
|
Razred zaštite |
IP20 |
Snaga i elektrika
|
Parametar |
Vrijednost |
|---|---|
|
Raspon napona napajanja |
-23V do -32V (Izlaz: -4V do -20V) |
|
Alternativni napon napajanja |
-21V do -32V (Izlaz: -2V do -18V) |
Fizičke specifikacije
|
Parametar |
Vrijednost |
|---|---|
|
Materijal kućišta |
LMgSi 0,5 F22 |
|
Težina |
~120 grama (4,24 oz) |
|
Montaža |
4 vijka M5x20 (uključeno) |
|
Priključci |
Pretvarač: Samozaključavajući Lemo utikač Napajanje/Izlaz: Vijčani priključak (maks. 1,5mm² žica) |
Informacije o narudžbi
|
Broj modela |
Vrsta senzora |
Mjeriteljski raspon |
Pogreška lineariteta |
|---|---|---|---|
|
CON021 |
PR6423 |
2,0 mm (Standardni raspon) |
≤ 1,0% |
PR6423 - 8mm Eddy Current senzor
Specifikacije performansi
|
Parametar |
Vrijednost |
|---|---|
|
Linearni raspon mjerenja |
2 mm (80 mils) |
|
Početni zračni razmak |
0,5 mm (20 mils) |
|
Inkrementalni faktor skale (ISF) |
8 V/mm (203,2 mV/mil) ± 5% @ 0 do 45°C (+32 do +113°F) |
|
Odstupanje od najbolje prilagođene prave linije (DSL) |
± 0,025 mm (± 1 mil) @ 0 do 45°C (+32 do +113°F) |
Mjerni cilj
|
Parametar |
Vrijednost |
|---|---|
|
Minimalni promjer vratila |
25 mm (0.79”) |
|
Materijal cilja |
42CrMo4 (AISI/SAE 4140) Standard (ostalo dostupno na upit) |
Okolišne i opće specifikacije
|
Parametar |
Vrijednost |
|---|---|
|
Razred zaštite |
IP66 (IEC 60529) |
|
Radna temperatura (senzor s 1m kabelom) |
-35 do +180°C (-31 do 356°F) |
|
Radna temperatura (kabel i konektor) |
-35 do +150°C (-31 do 302°F) |
|
Materijal |
Vrh senzora: PEEK (Polieter eter keton) Kućište: Nehrđajući čelik Kabel: PTFE (Politetrafluoroetilen) Konektor: Mesing, nikliran |
|
Težina (senzor s kabelom od 1m) |
Približno 100 grama (3,53 oz) |
Informacije o narudžbi
|
Promjer vrha |
Navoji kućišta |
Oklopljeni kabel |
Broj modela |
|---|---|---|---|
|
8mm |
M10x1 |
Ne |
PR6423/00 |
|
8mm |
M10x1 |
Da |
PR6423/01 |
|
8mm |
3/8”-24 UNF |
Ne |
PR6423/10 |
|
8mm |
3/8”-24 UNF |
Da |
PR6423/11 |
Napomena: PR6423/03 i PR6423/13 nude opcije oklopljenog kabela za Reverse Mount, ako je odabran Adapter Plug.
Opcije konfiguracije
|
Navoj kućišta |
Adapter utikač |
Duljina kabela |
Kraj kabela |
Broj modela |
|---|---|---|---|---|
|
25mm |
S |
4.0m |
Lemo* |
PR6423/00 |
|
35mm |
Bez |
5.0m |
Otvoreno |
PR6423/01 |
|
45mm |
S |
8.0m |
Lemo* |
PR6423/10 |
|
55mm |
Bez |
9.0m |
Otvoreno |
PR6423/11 |
