Product Description
Opće informacije
|
Parametar |
Detalji |
|---|---|
|
Proizvođač |
Emerson |
|
Model/Broj dijela |
CON021+PR6423/010-020 |
|
Opis |

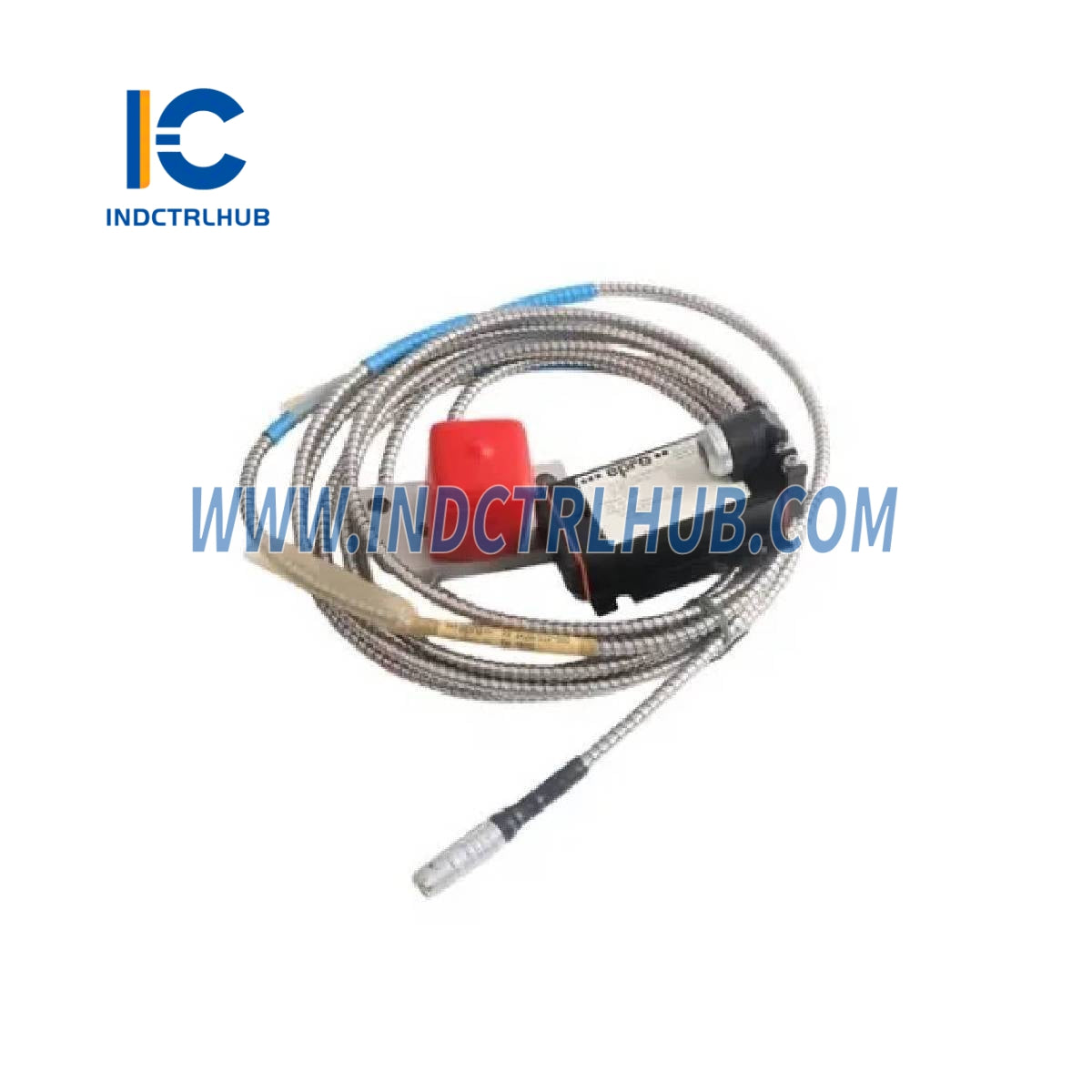

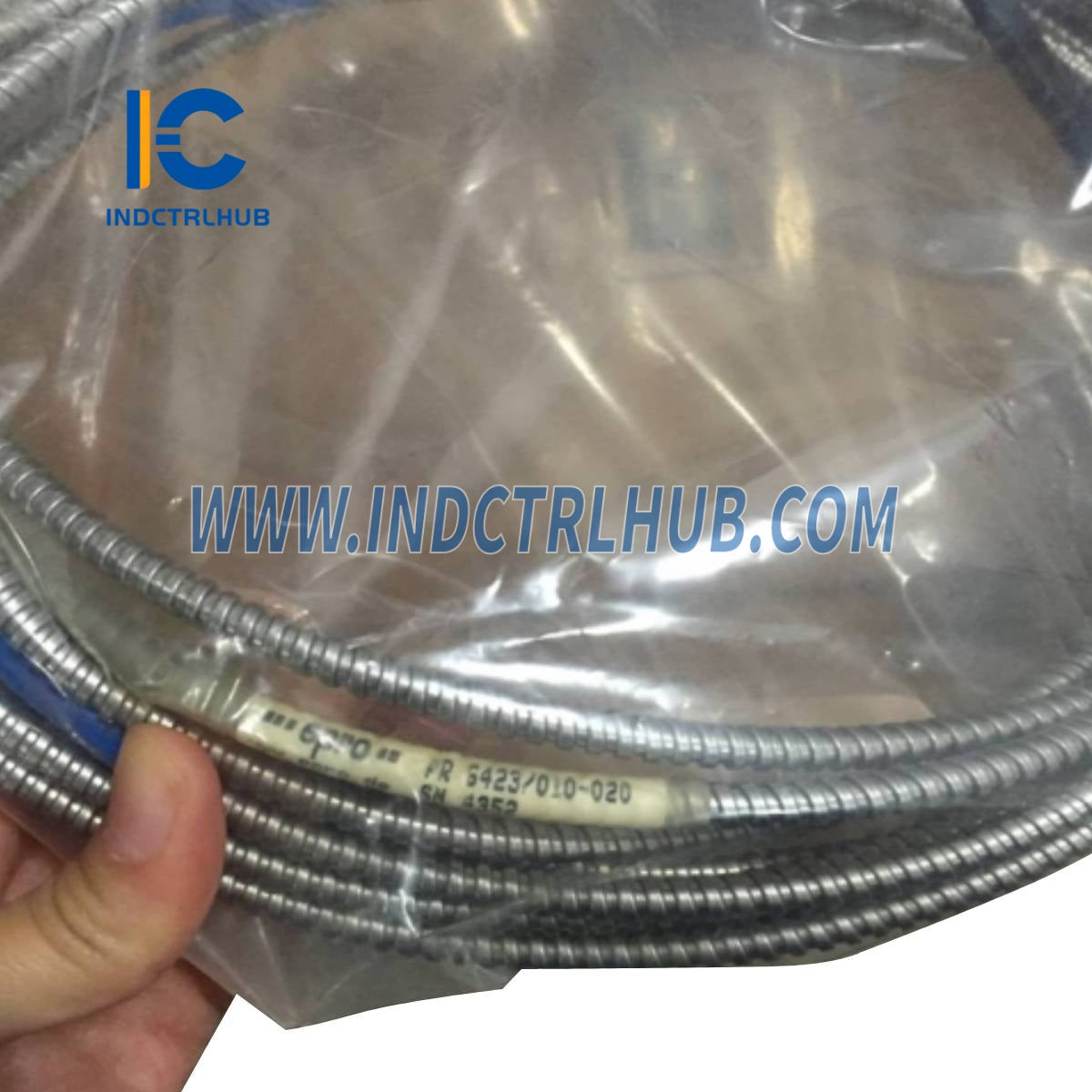

Pretvarač vrtložne struje sa senzorom vrtložne struje od 8 mm |
Specifikacije pretvarača signala vrtložne struje CON021
Dinamičke performanse
|
Parametar |
Vrijednost |
|---|---|
|
Frekvencijski raspon (-3 dB) |
0 do 20000 Hz |
|
Vrijeme porasta |
<15 µs |
|
Kompatibilni senzori |
PR6422, PR6423, PR6424, PR6425, PR6426, PR6453 |
|
Potreban pretvarač proširenog raspona |
Za PR6425 i aplikacije s proširenim rasponom (CON021/91x-xxx) |
Okolišne specifikacije
|
Parametar |
Vrijednost |
|---|---|
|
Radni temperaturni raspon |
-30 do 100°C (-22 do 212°F) |
|
Udari i vibracije |
5g @ 60 Hz @ 25°C (77°F) |
|
Razred zaštite |
IP20 |
Snaga i elektrika
|
Parametar |
Vrijednost |
|---|---|
|
Raspon napona napajanja |
-23V do -32V (raspon izlaza: -4V do -20V) |
|
-21V do -32V (raspon izlaza: -2V do -18V) |
Fizički
|
Parametar |
Vrijednost |
|---|---|
|
Materijal kućišta |
LMgSi 0,5 F22 |
|
Težina |
~120 grama (4,24 oz) |
|
Montaža |
4 vijka M5x20 (uključeno) |
|
Priključci |
Samozaključavajući Lemo utikač (pretvarač), vijčani terminal (napajanje/izlaz, max. 1,5 mm² žica) |
Specifikacije PR6423 Eddy Current senzora
Performanse
|
Parametar |
Vrijednost |
|---|---|
|
Linearni raspon mjerenja |
2 mm (80 mils) |
|
Početni zračni razmak |
0,5 mm (20 mils) |
|
Inkrementalni faktor skale (ISF) |
8 V/mm (203.2 mV/mil) ± 5% (0 do 45°C) |
|
Odstupanje od najbolje prilagođene prave linije (DSL) |
± 0.025 mm (± 1 mil) (0 do 45°C) |
Mjerni cilj
|
Parametar |
Vrijednost |
|---|---|
|
Minimalni promjer vratila |
25 mm (0,79") |
|
Materijal cilja |
42CrMo4 (AISI/SAE 4140) (Drugi materijali na upit) |
Okolišne specifikacije
|
Parametar |
Vrijednost |
|---|---|
|
Razred zaštite |
IP66 (IEC 60529) |
|
Radni temperaturni raspon |
Senzor uklj. 1m kabel: -35 do +180°C (-31 do 356°F) |
|
Kabel & konektor: -35 do +150°C (-31 do 302°F) |
Materijal
|
Komponenta |
Materijal |
|---|---|
|
Vrh senzora |
PEEK (Polieter eter-keton) |
|
Kućište |
Nehrđajući čelik |
|
Kabel |
PTFE (Politetrafluoroetilen) |
|
Konektor |
Mesing, nikliran |
Težina
|
Parametar |
Vrijednost |
|---|---|
|
Senzor s kabelom od 1 m |
Približno 100 grama (3,53 oz) |
Informacije o narudžbi
Broj modela i specifikacije
|
Broj modela |
Navoj kućišta |
Oklopljeni kabel |
Adapter utikač |
Duljina kabela |
Kraj kabela |
|---|---|---|---|---|---|
|
PR6423/00 |
M10x1 |
Ne |
– |
– |
– |
|
PR6423/01 |
M10x1 |
Da |
– |
– |
– |
|
PR6423/03* |
M10x1 |
Da (Reverse Mount) |
– |
– |
– |
|
PR6423/10 |
3/8”-24 UNF |
Ne |
– |
– |
– |
|
PR6423/11 |
3/8”-24 UNF |
Da |
– |
– |
– |
|
PR6423/13* |
3/8”-24 UNF |
Da (Reverse Mount) |
– |
– |
– |
* Opcija oklopljenog kabela za obrnutu montažu ako je odabran Adapter Plug.
Opcije navoja kućišta
|
Kod |
Navoj kućišta |
|---|---|
|
0 |
25mm |
|
1 |
35mm |
|
2 |
45mm |
|
3 |
55mm |
|
4 |
65mm |
|
5 |
75mm |
|
6 |
85mm |
|
7 |
95mm |
|
8 |
105mm |
|
9 |
115mm |
|
E |
155mm |
|
H |
195mm |
|
R |
Obrnuti montaža |
Opcije adapter utikača
|
Kod |
Opis |
|---|---|
|
0 |
S adapter utikačem |
|
1 |
Bez adapter utikača |
Opcije duljine kabela
|
Kod |
Dužina |
|---|---|
|
0 |
4.0m |
|
1 |
5.0m |
|
3 |
8.0m |
|
F |
9.0m |
|
4 |
10.0m |
Opcije kraja kabela
|
Kod |
Tip |
|---|---|
|
0 |
Lemo* |
|
1 |
Otvoreno |
