Product Description
Detalji proizvoda
|
Proizvođač |
Emerson |
|---|---|
|
Model/Broj dijela |

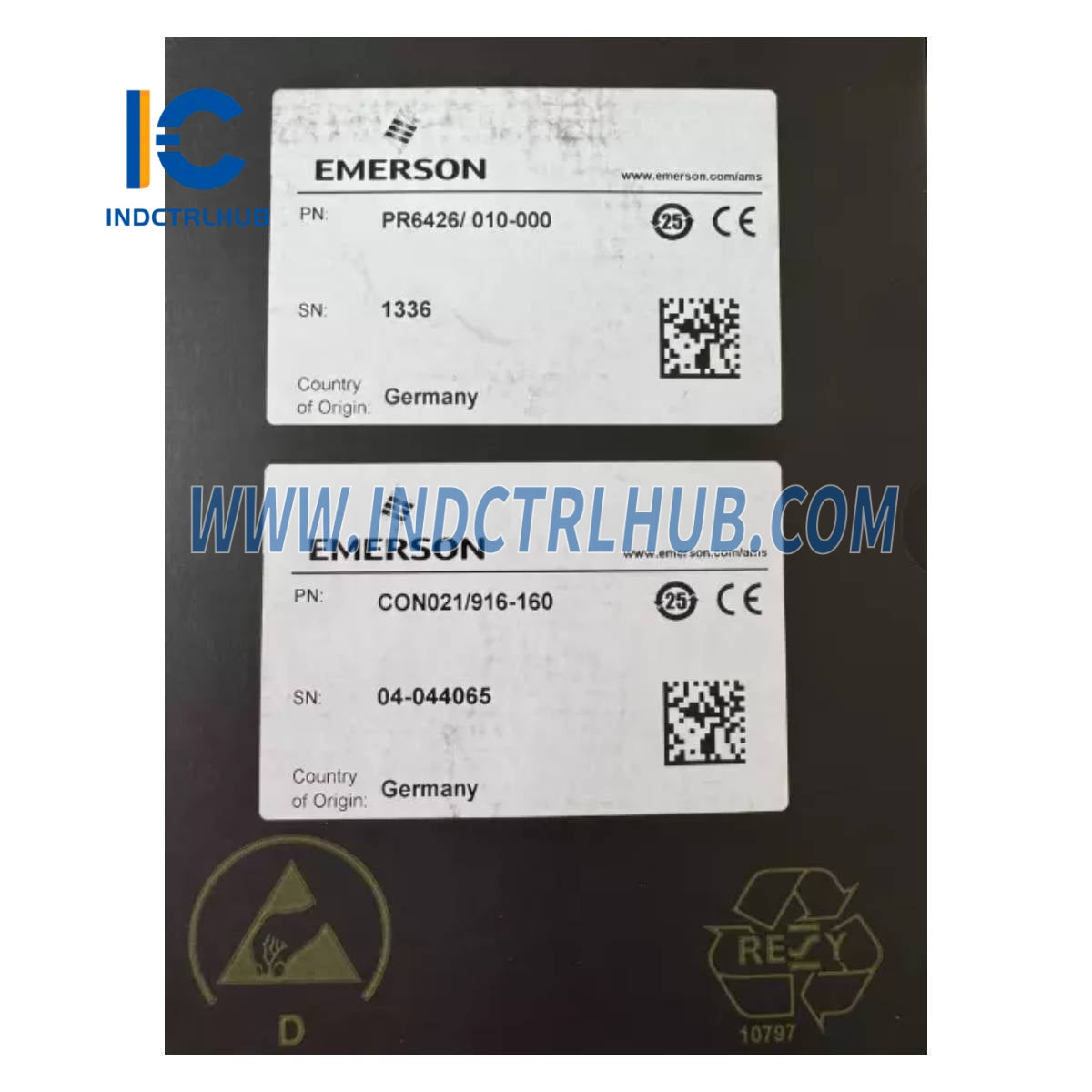

CON021/916-160+PR6426/010-000 |
|
Opis |

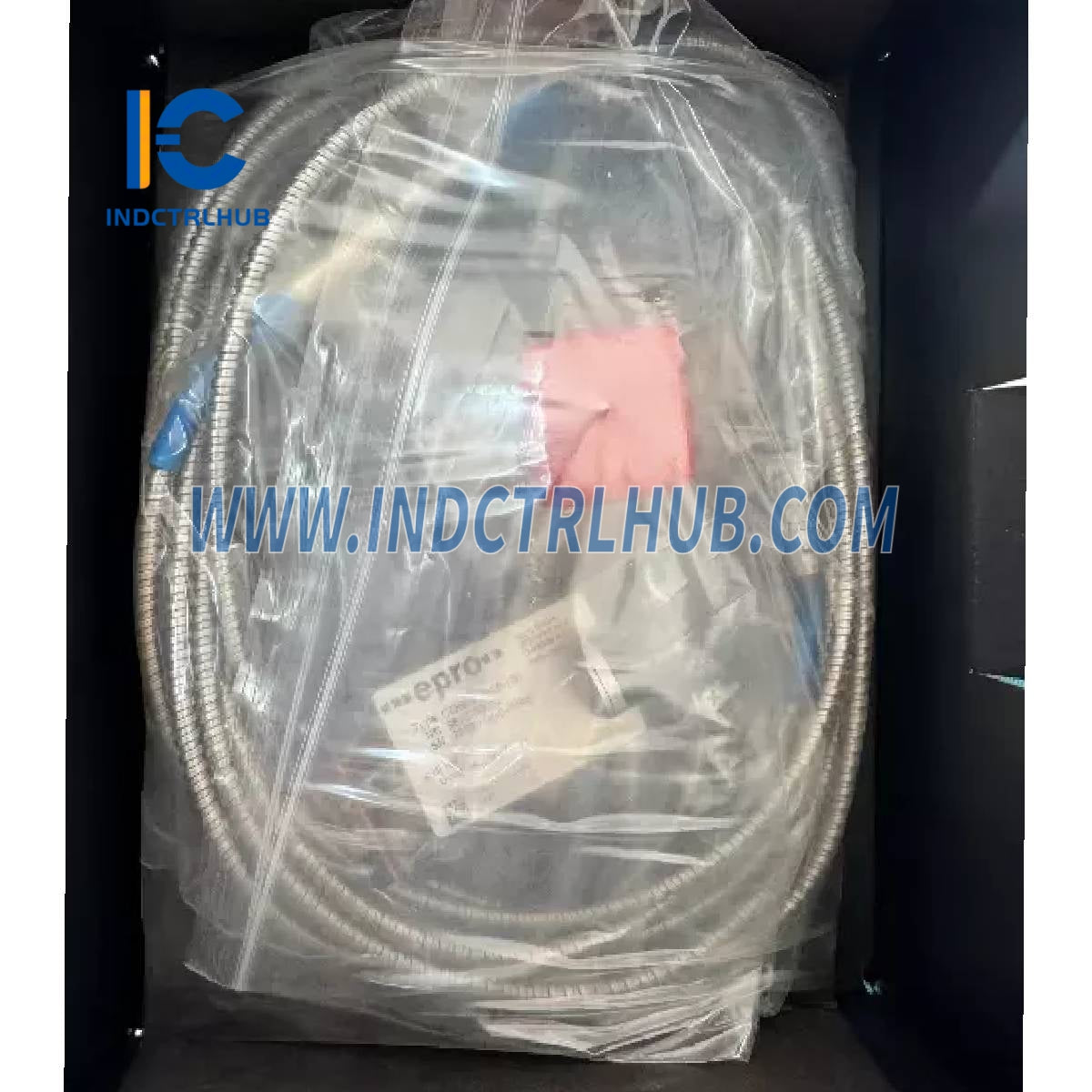

Pretvarač signala vrtložne struje sa senzorom |
Dinamičke performanse
|
Parametar |
Vrijednost |
|---|---|
|
Frekvencijski raspon (-3 dB) |
0 do 20000 Hz |
|
Vrijeme porasta |
<15 µs |
|
Osjetljivost (PR6426) |
2 V/mm (50,8 mV/mil) ≤ ±1,5% max |
|
Zračni razmak (središte) |
Približno 5,5 mm (0,22”) nominalno |
|
Dugoročni drift |
< 0.3% |
|
Statički raspon |
±4,0 mm (0,157”) |
|
Materijal cilja |
Feromagnetski čelik (42 Cr Mo 4 Standard) |
|
Maksimalna brzina površine |
2.500 m/s (98,425 ips) |
|
Promjer vratila |
≥200 mm (7.87”) |
Okolišne specifikacije
|
Parametar |
Vrijednost |
|---|---|
|
Radni temperaturni raspon |
-30 do 100°C (-22 do 212°F) (Pretvarač) -35 do 175°C (-31 do 347°F) (Senzor) |
|
Temperaturne oscilacije (maks. 4 sata) |
200°C (392°F) |
|
Maksimalna temperatura kabela |
200°C (392°F) |
|
Temperaturna pogreška (pri +23 do 100°C) |
-0,3%/100°K nulta točka < 0,15%/10°K osjetljivost |
|
Otpornost na tlak (do glave senzora) |
6.500 hpa (94 psi) |
|
Udari i vibracije |
5g @ 60Hz @ 25°C (77°F) |
|
Razred zaštite |
IP20 |
Specifikacije napajanja i električne karakteristike
|
Parametar |
Vrijednost |
|---|---|
|
Raspon napona napajanja |
-23V do -32V (raspon izlaza -4V do -20V) -21V do -32V (raspon izlaza -2V do -18V) |
Fizičke specifikacije
|
Parametar |
Vrijednost |
|---|---|
|
Materijal kućišta |
LMgSi 0,5 F22 |
|
Težina |
~120 grama (4,24 oz) (Pretvarač) ~800 grama (28,22 oz) (Senzor i 1M kabel, bez oklopa) |
|
Montaža |
4 vijka M5x20 (uključeno u isporuku) |
|
Priključci |
Pretvarač: Samozaključavajući Lemo utikač Napajanje/Izlaz: Vijčani terminal (maks. 1,5 mm² žice) |
|
Materijal senzora |
Omotač – Nehrđajući čelik, Kabel – PTFE |
Informacije o narudžbi
|
Broj modela |
Vrsta senzora |
Mjeriteljski raspon |
Pogreška lineariteta |
|---|---|---|---|
|
CON021 |
PR6422, PR6423, PR6424, PR6426 |
1.0mm - 8.0mm (Standardni raspon) |
≤ 1.0 - 1.5% |
|
CON021/916-160 |
PR6426 |
16.0mm (Prošireni raspon) |
≤ 2.0% |
|
CON021/916-200 |
PR6426 |
20.0mm (Prošireni raspon) |
≤ 2.5% |
|
CON021/916-240 |
PR6426 |
24.0mm (Prošireni raspon) |
≤ 3.5% |
PR6426 Matrica narudžbe
|
Parametar |
Opcije |
|---|---|
|
Navoj rukava |
Bez navoja (0) |
|
Oklopljeni kabel |
S (1), Bez (0) |
|
Duljina senzora |
80 mm x 40 mm (0) |
|
Adapter utikač |
S (0), Bez (1) |
|
Duljina kabela |
4m (0), 5m (1), 6m (2), 8m (3), 10m (4) |
|
Kraj kabela |
LEMO (0), Otvoreno (1) |
