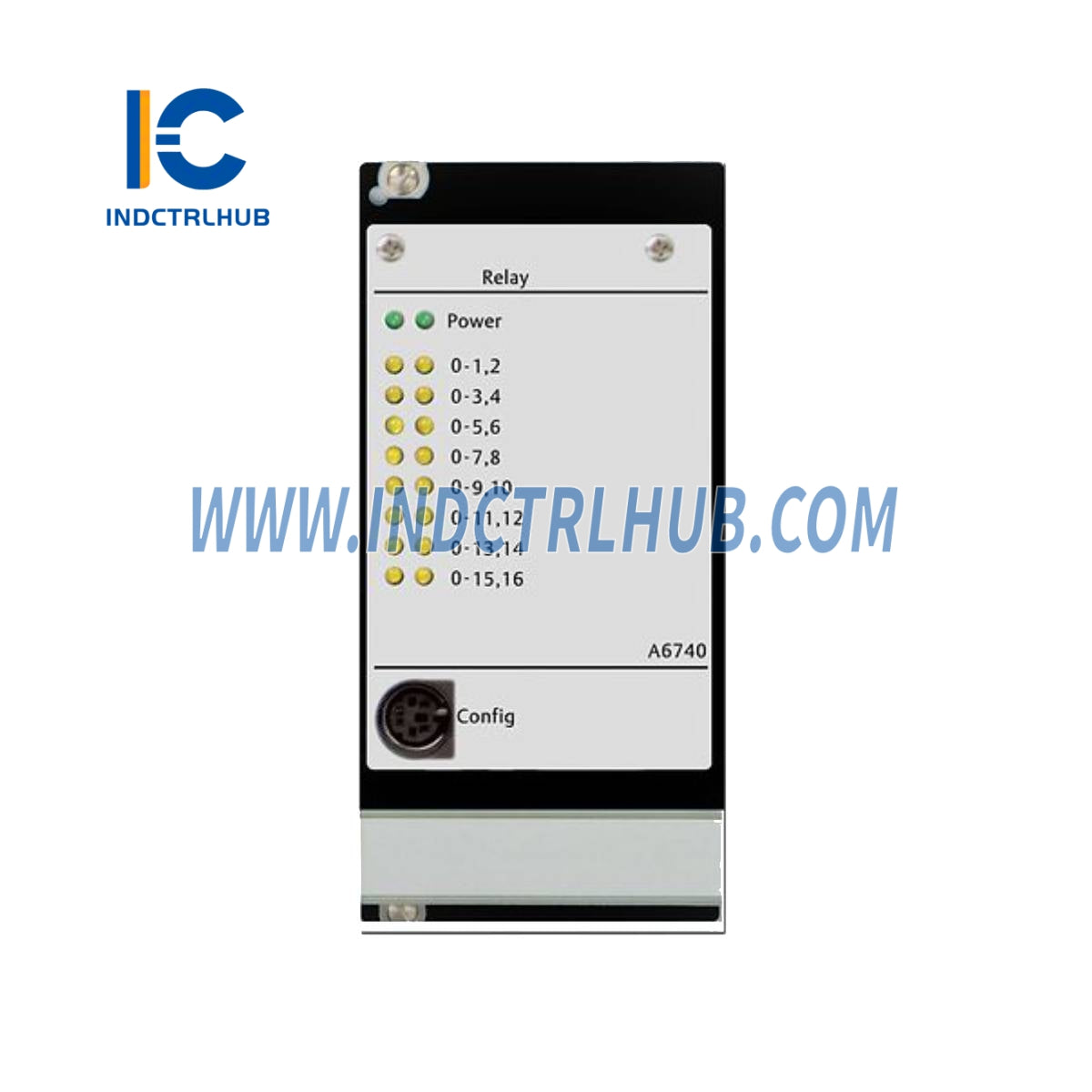

Emerson EPRO ‎‎A6740-10 16-kanalni izlazni relejni modul

Releji

Redundantno relejno konfigurabilno, mehanički releji prema API 670 specifikaciji

Upravljački napon

13-32 VDC

Kontaktno opterećenje

48 V, 1 A

Vrsta kontakta

Normalno otvoren (NO) ili normalno zatvoren (NC), izbor

Uključenje

Normalno uključen ili normalno isključen, izbor

Vrsta releja

Jednopolni, dvostruki prekidač (SPDT)

Redundantna konfigurabilna logika releja

Isključeno, AND, OR, 2 od 3, AND AND OR

Logički izrazi

Do 30 logičkih izraza definirano po 6740 modulu

Ulazi

60 ulaza

Vrste ulaza

Čišćenje kanala (broj utora), kanal 1 i 2; Upozorenje (broj utora), kanal 1 i 2; Opasnost (broj utora), kanal 1 i 2

Izlazi

Relej 1 - 16

Vremensko odgađanje

0 - 30 sekundi

Zaštita modula

IP00 (DIN 40050)

Zaštita prednje ploče

IP20 (DIN 40050)

Klasifikacija klime

DIN 40040 klasa KTF

Radna temperatura

0°C do 65°C (32°F do 149°F)

Temperatura skladištenja i transporta

-40°C do 70°C (-40°F do 158°F)

Relativna vlažnost

5 - 95% bez kondenzacije

Usklađenost s vibracijama

IEC 68-2, dio 6

Parametri vibracija

0.15 mm, 10 - 55 Hz; 19.6 mm/s², 55 - 150 Hz

Usklađenost s udarom

IEC 68-2, dio 29

Parametri udara

98 m/s² (9.98 g vrh), trajanje 16 ms

EMC otpornost

EN50081-1 / EN50082-2

Potrošnja energije

Maks. 6 W

Konfiguracija

Zaštićeno lozinkom

PCB/EURO kartični format

DIN 41494, 100 x 160 mm (3.937 x 6.300 in)

Širina

54.46 mm (1.99 in) (10 TE)

Visina

128,4 mm (5,055 in) (3 HE)

Dužina

160 mm (6.300 in)

Neto težina

Približno 320 g (0,705 lbs)

Bruto težina

Približno 450 g (0.992 lbs)

Volumen pakiranja

Približno 2,5 dm³ (0,08 ft³)

A6740

16-kanalni izlazni relejni modul, modul širine 12 TE za upotrebu u IMR 6000/10, IMR 6000/20 i IMR 6000/30

A6740-10

16-kanalni izlazni relejni modul, relejni modul širine 10 TE za upotrebu s AMS 6500 sustavima
