Product Description

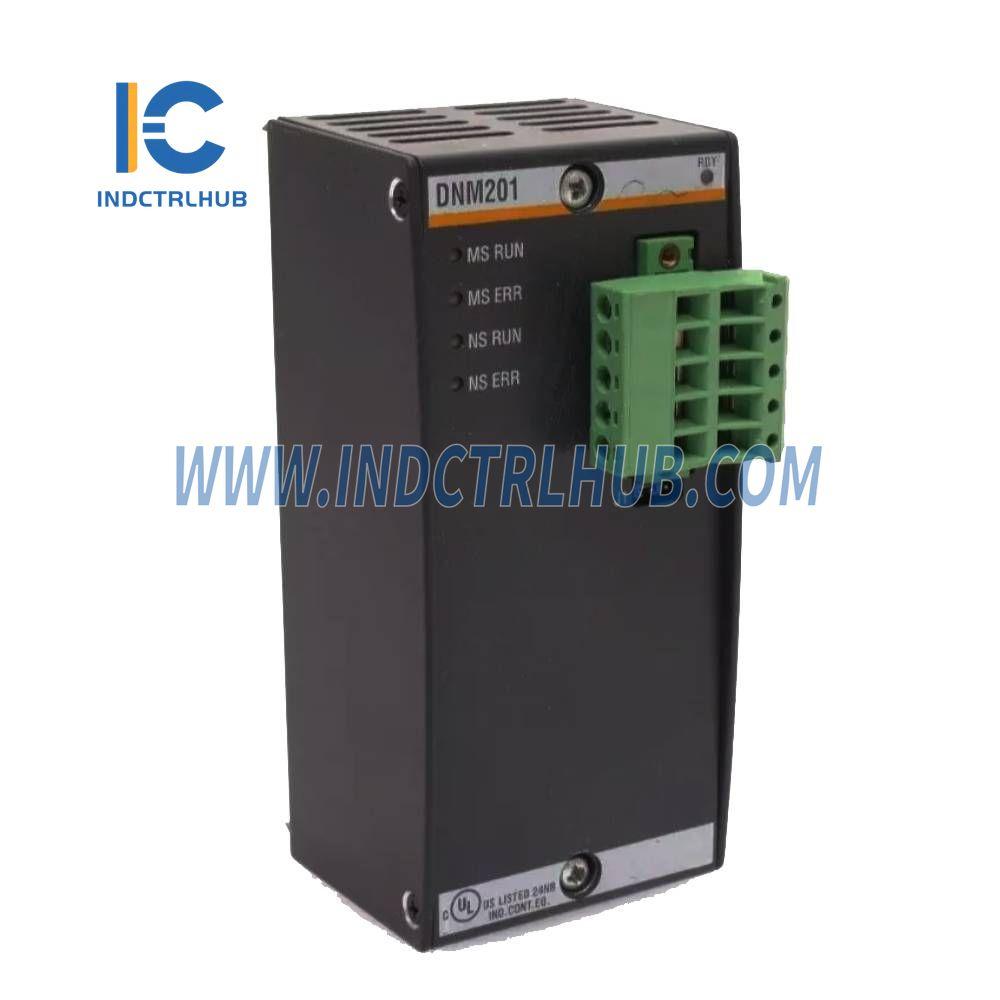

Proizvođač: BACHMANN
Model/Broj dijela: DNM201
Opis: DeviceNet Master
Informacije o artiklu
- Broj artikla: 00012696-00
Tehnički podaci
| Parametar | Specifikacija |
|---|---|
| Maksimalan broj stanica | 64 čvora |
| Nezavisne DeviceNet linije | Do 8 DNM201 modula po M1 sustavu (512 čvorova) |
| Povezivanje sabirnice | 5-pinski DeviceNet konektor |
| Galvanska izolacija | 500V (putem sučelja) |
| Brzine prijenosa | 125 / 250 / 500 kbit/s |
| Veličina DPRAM-a | 4 ili 8 kB |
| Usklađenost protokola | ODVA specifikacija verzija 2.0 |
| Pristupne biblioteke | C ili IEC 61131 |
| Radni načini | Master (višestruki master), Slave, Master/Slave |
| Podržane komunikacijske usluge | I/O komunikacija (bit-strobe, ispitivanje, promjena stanja, ciklički) Veličina veze do 448 bajtova Podržava "Group2Server" kao robove Eksplcitno slanje poruka, protokol fragmentacije, UCMM, prosljeđivanje poruka Nema multicast ispitivanja |

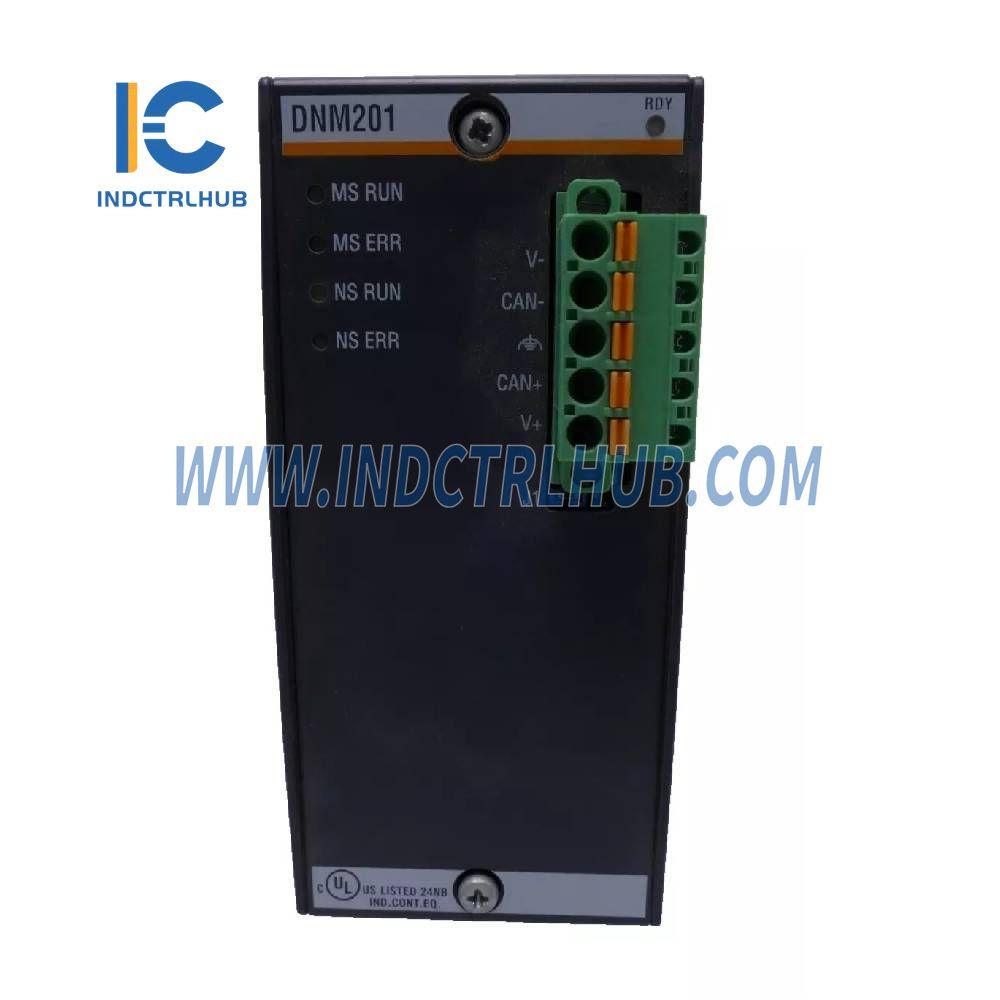

LED indikatori
| LED indikator | Boja & Status | Opis |
|---|---|---|
| RDY (Spreman) | Žuto isključeno | Kontroler ne može inicijalizirati DNM modul |
| Žuto uključeno | Kontroler je uspješno inicijalizirao modul | |
| MS RUN (Stanje modula) | Zelena stalna | DNM spreman |
| Zelena trepćuća | DNM se konfigurira | |
| MS ERR (Stanje modula) | Crvena stalna | DNM nije spreman |
| NS RUN (Stanje mreže) | Zelena stalna | DNM online i povezan |
| Zelena trepćuća | DNM online ali nije povezan/kompletno konfiguriran | |
| NS ERR (Stanje mreže) | Crvena stalna | Nije moguća mrežna veza |
| Zelena trepćuća | Veza u vremenskom ograničenju |
Radni uvjeti
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | -30 .. +60°C |
| Relativna vlažnost (rad) | 5 .. 95% (bez kondenzacije) |
| Temperatura skladištenja | -40 .. +85°C |
| Relativna vlažnost (skladištenje) | 5 .. 95% (s kondenzacijom) |
Varijante modela
-
DNM201: DeviceNet master modul
- 1× DeviceNet sučelje
- 500 kbit/s
- Izolirano
