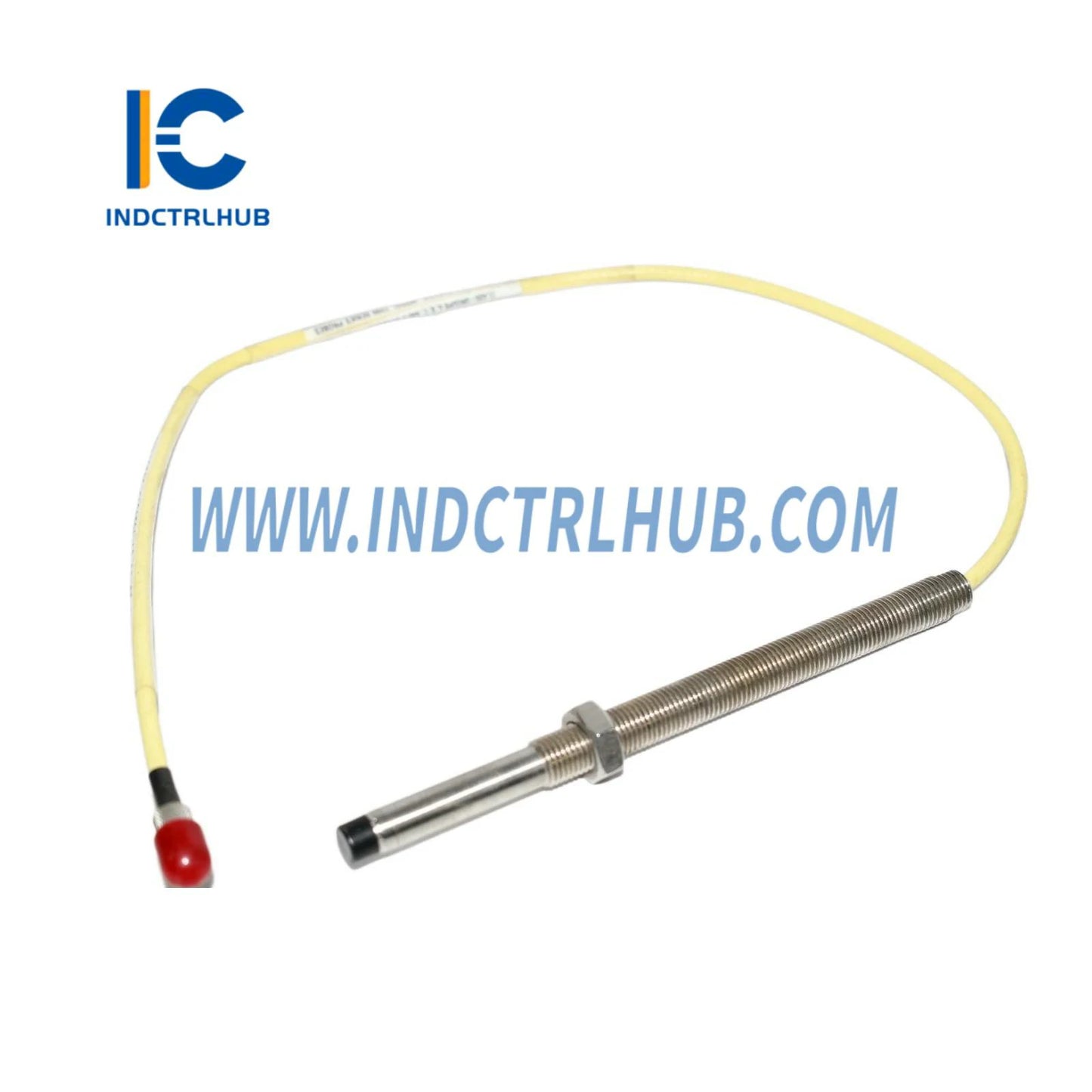

Bently Nevada CA21504-00-16-10-02 oklopljeni kabel 16m

Bently Nevada CA21504 Skup oklopljenog kabela za proximity

Teški oklopljeni kabelski sklop dizajniran za Bently Nevada 3300 XL sustave proximity sondi. CA21504-00-16-10-02 pruža duljinu kabela od 16 metara (52,5 ft) s mehaničkom oklopnom zaštitom, omogućujući pouzdano mjerenje proximity u zahtjevnim industrijskim okruženjima gdje je oštećenje kabela uslijed abrazije, udaraca ili aktivnosti glodavaca zabrinjavajuće.

🔌 Specifikacije kabela

Broj dijela: CA21504-00-16-10-02
Vrsta kabela: Oklopljeni kabelski sklop za proximity sondu
Kompatibilnost sustava: 3300 XL sustav proximity sonde
Duljina kabela: 16 metara (52,5 stopa)
Izrada: Niskosumnjivi koaksijalni kabel s mehaničkim oklopom
Vodič: Kositarena bakrena središnja žica
Dielektrik: PTFE (Teflon) izolacija s niskim gubicima
Štit: Kositarena bakrena pletenica, 95% pokrivenost
Vrsta oklopa: Mehanički oklop od nehrđajućeg čelika
Materijal omotača: FEP fluoropolimerni vanjski omotač
Karakteristična impedancija: 50 oma ±2 oma
Kapacitivnost: <30 pF/ft dizajn s niskom kapacitivnošću
Temperaturni raspon: -40°C do +150°C kontinuirano
Radijus savijanja: minimalno 15x promjer kabela (s oklopom)
Vrsta konektora: Bently Nevada vlasnički konektori
Ocjena oklopa: Otporan na mehaničke udarce i abraziju

🎯 Strategija zaštite oklopljenog kabela

Standardni kabeli za proximity sonde koriste fleksibilne polimere koji pružaju adekvatnu zaštitu u kontroliranim uvjetima, ali su osjetljivi na mehanička oštećenja u zahtjevnim industrijskim okruženjima. CA21504 interlocked oklop od nehrđajućeg čelika dodaje zaštitni sloj koji izdržava gnječenje kabela, abraziju od pokretnih strojeva, udarce od ispuštenih alata i oštećenja od glodavaca – uobičajene uzroke kvara u teškim industrijskim postrojenjima.

Izrada oklopa održava fleksibilnost kabela uz mehaničku zaštitu, omogućujući vođenje kroz zbijene prostore gdje kabeli dolaze u kontakt s oštrim rubovima, prolaze kroz uske prostore ili su izloženi ponovljenom savijanju. Ova zaštita produžuje vijek trajanja kabela i smanjuje neplanirane zastoje zbog kvarova kabela u kritičnim aplikacijama nadzora.

🏭 Primjene u zahtjevnim okruženjima

Čeličane i livnice: Koristite oklopljene kabele u okruženjima proizvodnje čelika gdje kabeli prolaze blizu vrućih površina, oštrih metalnih rubova i područja s intenzivnim prometom teške opreme. Oklop štiti od mehaničkih oštećenja uzrokovanih radom dizalica, rukovanjem materijalom i održavanjem. Visoka temperaturna otpornost omogućuje ugradnju blizu peći, lonaca i opreme za vruće valjanje gdje bi standardni kabeli otkazali.

Rudarske operacije: Postavite u podzemnim rudnicima i površinskim rudarskim postrojenjima gdje kabeli trpe stalnu abraziju od kamenog praha, udarce od pokretne opreme i potencijalna oštećenja od glodavaca. Oklop pruža mehaničku zaštitu ključnu za pouzdan nadzor u ovim zahtjevnim uvjetima gdje zamjena kabela zahtijeva duge zastoje.

Petrokemijske tvornice: Vodite kabele kroz zbijene cjevovodne konstrukcije, kabelske police i područja opreme gdje kabeli dolaze u kontakt s oštrim rubovima i doživljavaju ponovljeno savijanje tijekom pristupa održavanju. Oklop sprječava oštećenje omotača koje bi moglo dovesti do prodora vlage i odstupanja mjerenja u kritičnom nadzoru procesne opreme.

Tvornice celuloze i papira: Zaštitite kabele od mehaničkih oštećenja u korozivnim, vlažnim okruženjima s agresivnim aktivnostima održavanja. Oklop od nehrđajućeg čelika otporan je na koroziju dok štiti od udaraca alata i opreme tijekom čestih intervencija na strojevima za papir i opremi za pulpu.

⚙️ Tehničke značajke performansi

✓ Mehanički oklop: Interlocked oklop od nehrđajućeg čelika sprječava gnječenje i abraziju
✓ Usklađivanje impedancije: Dizajn od 50 oma sprječava refleksije signala
✓ Niska kapacitivnost: Minimizira opterećenje oscilatora sonde
✓ EMI zaštita: 95% pokrivenost pletenicom odbija električnu buku
✓ Temperaturna stabilnost: PTFE održava svojstva od -40°C do +150°C
✓ Otpornost na kemikalije: FEP omotač otporan na ulja, otapala i kemikalije

💼 Razmatranja za integraciju sustava

CA21504 kabelski sklop je tvornički kalibriran kao dio kompletnog 3300 XL sustava za mjerenje proximity. Električne karakteristike kabela – kapacitivnost, induktivnost i impedancija – dokumentirane su u certifikatima kalibracije sustava, pokazujući kako duljina od 16 metara utječe na ukupnu osjetljivost i linearnost sustava.

Prilikom zamjene kabela, kompletan sustav sonde-kabela-proksimitora može zahtijevati ponovnu kalibraciju za održavanje točnosti u skladu s API 670 standardom. Bently Nevada pruža podatke o kalibraciji za standardne duljine kabela, omogućujući provjeru performansi sustava na terenu nakon zamjene kabela.

🔧 Upute za instalaciju

Oklopljena konstrukcija zahtijeva veći radijus savijanja nego standardni kabeli – održavajte minimalno 15x promjer kabela kako biste spriječili savijanje oklopa i oštećenje unutarnjeg vodiča. Koristite nosače kabela na redovitim razmacima kako biste spriječili mehanička opterećenja na konektorima i završecima oklopa.

Vodite kabele dalje od visokovoltažnih vodova i motora prema API 670 smjernicama – obično minimalno 30 cm razmaka, više za paralelne trase. Oklop pruža mehaničku zaštitu, ali ne povećava otpornost na EMI izvan unutarnjeg štita, stoga su pravilne prakse vođenja kabela i dalje ključne.

Zaštitite završetke oklopa na konektorima pomoću toplinski skupljajućih navlaka ili zaštitnih brtvi. Sučelje oklopa i konektora je osjetljivo na prodor vlage ako nije pravilno zapečaćeno. Jasno označite oba kraja kabela, dokumentirajući veze sonde i proksimitora za potrebe održavanja.

📊 Prednosti konstrukcije oklopa

Interlocked oklop od nehrđajućeg čelika sastoji se od preklapajućih metalnih traka namotanih spiralno oko kabela, pružajući fleksibilnost uz održavanje mehaničke zaštite. Ova konstrukcija omogućuje savijanje i vođenje kabela kroz složene putanje dok štiti od pritisaka do nekoliko stotina funti po linearnoj inči.

Oklop je električno izoliran od unutarnjeg štita, sprječavajući uzemljne petlje dok pruža mehaničku zaštitu. Ispravne prakse uzemljenja zahtijevaju povezivanje unutarnjeg štita samo na strani proksimitora, dok oklop ostaje lebdeći ili se uzemljuje zasebno prema shemama uzemljenja postrojenja.

📦 Kompletan paket kabela

Jedan Bently Nevada CA21504-00-16-10-02 oklopljeni kabelski sklop za proximity (16 metara) s tvornički ugrađenim konektorima, zaštitnim kapicama, oznakama za identifikaciju kabela, uputama za instalaciju, listom električnih ispitivanja i dokumentacijom kalibracije sustava za kompatibilnost s 3300 XL.

Stanje proizvoda: Potpuno nov, tvornički zapečaćen s punom tvorničkom garancijom i pristupom tehničkoj podršci.
