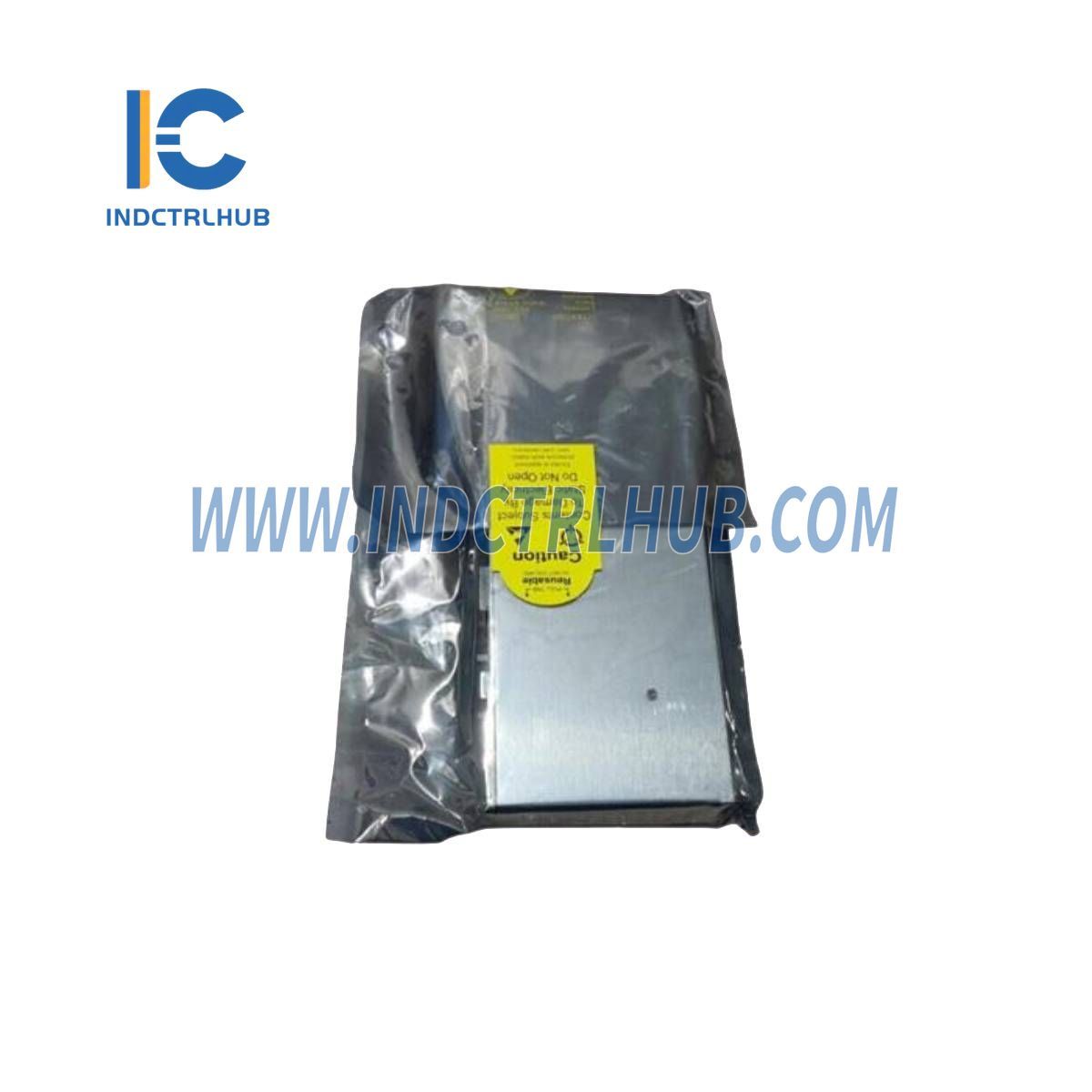

Bently Nevada 3500/92 Ethernet Modbus Gateway | 04-01-00
Bently Nevada 3500/92 Ethernet Modbus Gateway | 04-01-00
Manufacturer: Bently Nevada
Product No.: 3500/92-04-01-00
Condition:Br. dostupnih komada: 1000
Product Type: Industrijska komunikacijska sučelja
Product Origin: 3500920401
Payment: T/T, Western Union
Weight: 440g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
⚡ Visokoučinkoviti gateway za integraciju podataka za sustave zaštite strojeva
Bently Nevada 3500/92-04-01-00 Communication Gateway pretvara vašu infrastrukturu za nadzor vibracija u potpuno umreženi ekosustav prediktivnog održavanja. Dizajniran za besprijekornu integraciju s poduzećima kontrolnim sustavima, ovaj industrijski gateway isporučuje podatke o stanju strojeva u stvarnom vremenu operaterima, inženjerima i automatiziranoj zaštitnoj logici diljem vaše tvornice.
🎯 Zašto odabrati 3500/92 Gateway?
Za razliku od osnovnih zapisivača podataka, 3500/92 pruža dvosmjernu komunikaciju s modernim Ethernet mrežama i naslijeđenim serijskim sustavima. Ova arhitektura s dvostrukom sposobnošću osigurava kompatibilnost s postojećom infrastrukturom, istovremeno štiteći vašu investiciju za inicijative Industrije 4.0.
🔧 Tehnička arhitektura
| Specifikacija | Detalji |
|---|---|
| Broj modela | 3500/92-04-01-00 |
| Mrežni protokoli | Ethernet TCP/IP (10/100 Mbps), Modbus TCP |
| Serijski sučelja | RS232, RS422, RS485 (Modbus RTU) |
| Vrijeme ciklusa skeniranja | <1 sekunda za potpunu akviziciju podataka sa racka |
| Istovremene veze | Višestruka podrška za klijente za distribuirani pristup |
| Potrosnja energije | 5,0-5,6 W (varira ovisno o konfiguraciji I/O modula) |
| Radni raspon | -30°C do +65°C | -22°F do +149°F |
| Oblik i dimenzije | Standardni 3500 rack modul (241×24,4×242 mm) |
| Težina modula | 0,82 kg glavna ploča + 0,44 kg I/O modul |
🏗️ Industrijske specifične primjene
🔋 Postrojenja za proizvodnju energije:
Povezivanje monitora vibracija parnih turbina, plinskih turbina i generatora izravno s DCS-om postrojenja. Omogućavanje automatskog smanjenja opterećenja kada temperature ležaja premaše pragove ili razine vibracija ukazuju na nadolazeći kvar. Integracija s povijesnim sustavima za dugoročne analize trendova i izvještavanje o usklađenosti s propisima.
⚙️ Proizvodnja i procesna industrija:
Povezivanje kritičnog nadzora kompresora, pumpi i ventilatora s proizvodnim kontrolnim sustavima. Automatsko pokretanje radnih naloga za održavanje kada vibracijski signali ukazuju na habanje ležaja. Smanjenje neplaniranih zastoja za 40-60% kroz rano otkrivanje kvarova i planiranje održavanja temeljenog na stanju.
🛢️ Naftna i plinska industrija uzvodno:
Implementacija na offshore platformama i udaljenim lokacijama bušotina gdje je pouzdanost mreže ključna. Robusni serijski fallback gatewaya osigurava kontinuirani protok podataka čak i tijekom prekida Ethernet veze. Podrška za daljinsku dijagnostiku putem VPN veza za stručnu analizu bez posjeta lokaciji.
⛏️ Rudarstvo i teška industrija:
Nadzor sustava drobilica, transportera i pogona mlinova u zahtjevnim okruženjima. Prošireni temperaturni raspon (-30°C do +65°C) podnosi ekstremne uvjete bez zaštitnih kućišta. Integracija s mobilnim sustavima upravljanja opremom za pregled stanja imovine cijele flote.
💼 Poslovne i operativne prednosti
- Eliminiraj podatkovne silose: Centraliziraj podatke o vibracijama, temperaturi i brzini zajedno s procesnim varijablama za cjelovito upravljanje imovinom
- Ubrzaj analizu uzroka kvara: Koreliraj kvarove strojeva s poremećajima procesa koristeći sinkronizirane vremenske oznake iz svih izvora podataka
- Optimiziraj proračune održavanja: Prijelaz s održavanja temeljenog na vremenu na održavanje temeljen na stanju, smanjujući zalihe rezervnih dijelova za 25-35%
- Poboljšaj usklađenost sa sigurnosnim propisima: Automatsko evidentiranje alarma zadovoljava zahtjeve API 670, ISO 20816 i OSHA za nadzor strojeva
- Omogući daljinske operacije: Podrška za centralizirane nadzorne centre koji nadgledaju više objekata iz jedne kontrolne sobe
📡 Mogućnosti prijenosa podataka
Gateway kontinuirano prenosi sljedeće informacije povezanim sustavima:
- Amplituda vibracija u stvarnom vremenu (pomak, brzina, ubrzanje)
- Mjerenja temperature ležaja s RTD/termopar modula
- Podaci o brzini vratila i faznoj referenci s ulaza keyphasor
- Višerazinska stanja alarma (Upozorenje, Opasnost, U redu) s logikom zadržavanja
- Status zdravlja modula i dijagnostički kodovi za provjeru integriteta sustava
- Konfigurabilne izračunate vrijednosti (vrh do vrha, RMS, spektralne trake)
⚙️ Proces Postavljanja i Konfiguracije
- Fizička Instalacija: Umetnite modul u bilo koji slobodni utor u 3500 ormaru (hot-swappable u većini konfiguracija)
- Konfiguracija Mreže: Dodijelite statičku IP adresu ili omogućite DHCP putem DIP prekidača na prednjoj ploči ili softverskog alata
- Mapiranje Podataka: Koristite 3500 Softver za Konfiguraciju Ormara za odabir točaka nadzora koje se izvoze u vanjske sustave
- Postavljanje Protokola: Konfigurirajte Modbus adrese registara ili parametre vlasničkog protokola prema zahtjevima DCS-a
- Testiranje Validacije: Provjerite integritet podataka koristeći ugrađenu dijagnostiku i TX/RX LED indikatore
- Redundancija (Opcionalno): Postavite dvostruke gateway uređaje s logikom prebacivanja za aplikacije kritične za misiju
🔗 Kompatibilnost Sustava
Podržane DCS/PLC Platforme:
- Honeywell Experion PKS, TDC 3000
- Emerson DeltaV, Ovation
- Siemens PCS 7, SIMATIC S7
- ABB 800xA, Symphony Plus
- Rockwell PlantPAx, ControlLogix
- Yokogawa CENTUM VP
- Schneider Electric Foxboro I/A Serija
Integracija Softvera:
- 3500 Softver za Konfiguraciju Ormara (postavljanje i dijagnostika)
- Sustav 1 Nadzor Stanja (napredna analitika)
- OSIsoft PI System (povijest podataka)
- GE Predix, Siemens MindSphere (IIoT platforme)
📋 Razrada koda modela
3500/92-04-01-00 Konfiguracija:
- 04: Ethernet/RS485 Modbus I/O modul (sposobnost dvostrukog protokola)
- 01: Opcija niske memorije (standard za većinu aplikacija)
- 00: Nema odobrenja agencija (CSA/ATEX opcije dostupne zasebno)
📦 Što je uključeno
- 3500/92 Glavna tiskana ploča komunikacijskog pristupnika
- Ethernet/RS485 Modbus I/O sučelje modul
- Oprema za montažu na stalak i pričvrsni stezaljke
- Kartica za brzi pregled s zadanim IP postavkama
- Pristup online biblioteci dokumentacije i ažuriranjima firmvera
🛠️ Tehnička podrška i resursi
Naš tim pruža sveobuhvatnu pomoć u integraciji uključujući mapiranje Modbus registara, dizajn mrežne arhitekture i podršku za otklanjanje poteškoća. Pristup inženjerima aplikacija s iskustvom na terenu u vašoj specifičnoj industriji osigurava brzu implementaciju i optimalne performanse sustava.
🔄 Povezana rješenja za nadzor
| 3500/20 RIM I/O modul | Relejni izlazi za žičanu najavu alarma i krugove hitnog isključivanja |
| 3500/94 VGA zaslon | Lokalno grafičko sučelje za operatere bez pristupa DCS-u |
| 3500/42 Monitor moduli | Proximitor i seizmički senzori za ulaze mjerenja vibracija |
| 3500/60 Moduli za temperaturu | RTD i termoelementni sučelja za nadzor temperature ležajeva |
💡 Stručni savjet: Za maksimalnu pouzdanost u kritičnim aplikacijama, implementirajte redundantne pristupnike s neovisnim mrežnim putovima. Ova arhitektura osigurava kontinuiranu dostupnost podataka čak i tijekom održavanja ili mrežnih kvarova.
