Product Description
Detalji proizvoda
| Proizvođač | Bently Nevada |
|---|---|
| Model/Broj dijela | 125768-01 |

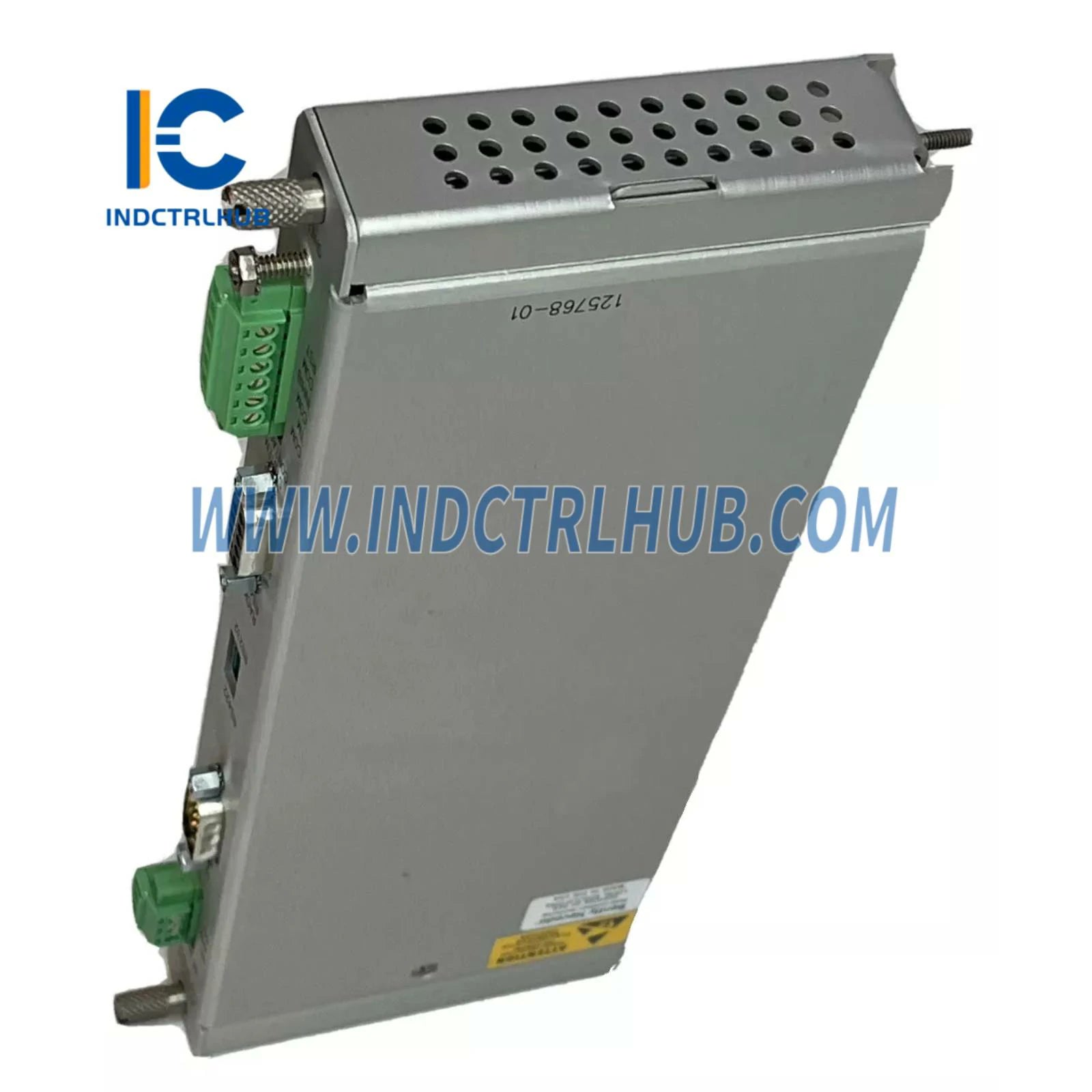

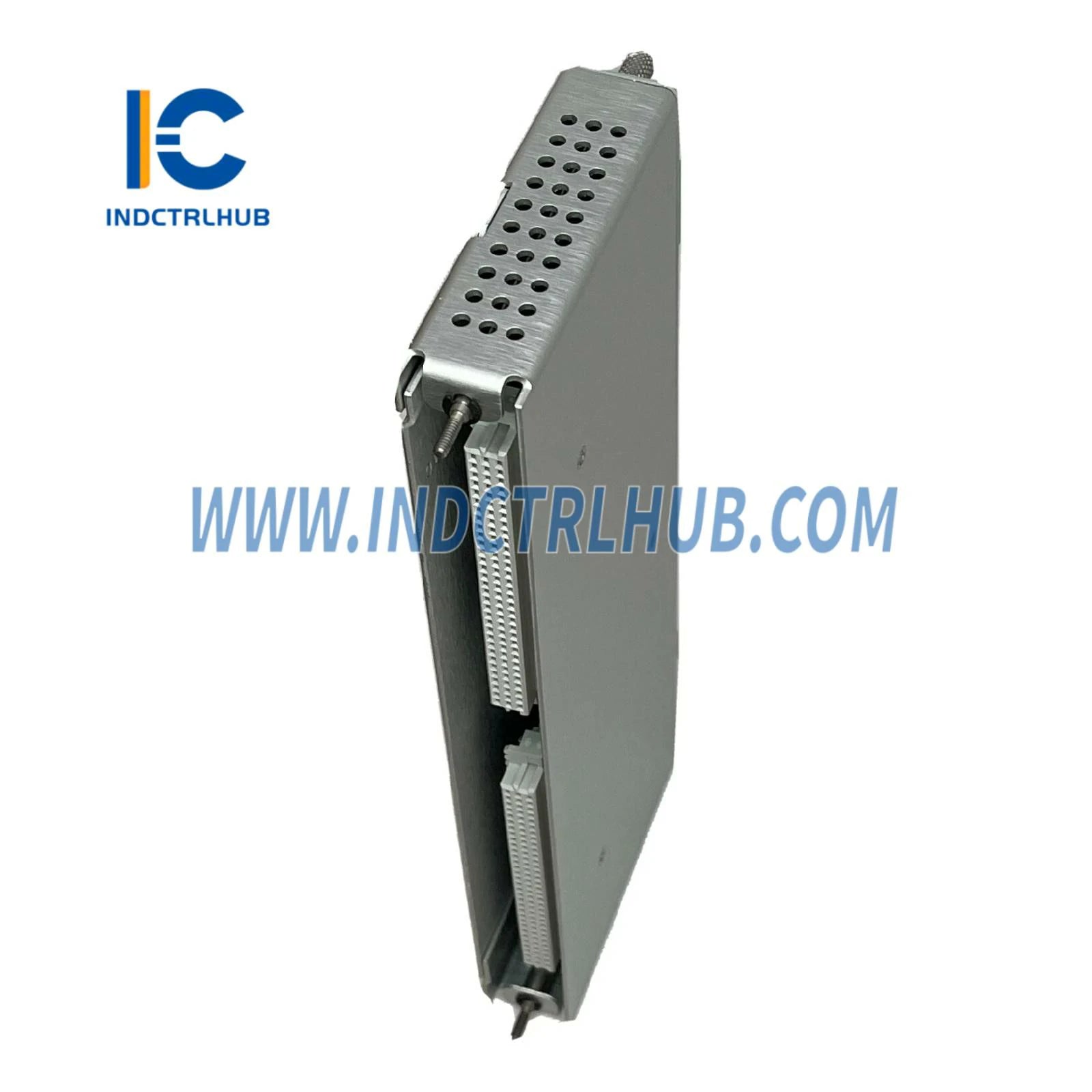

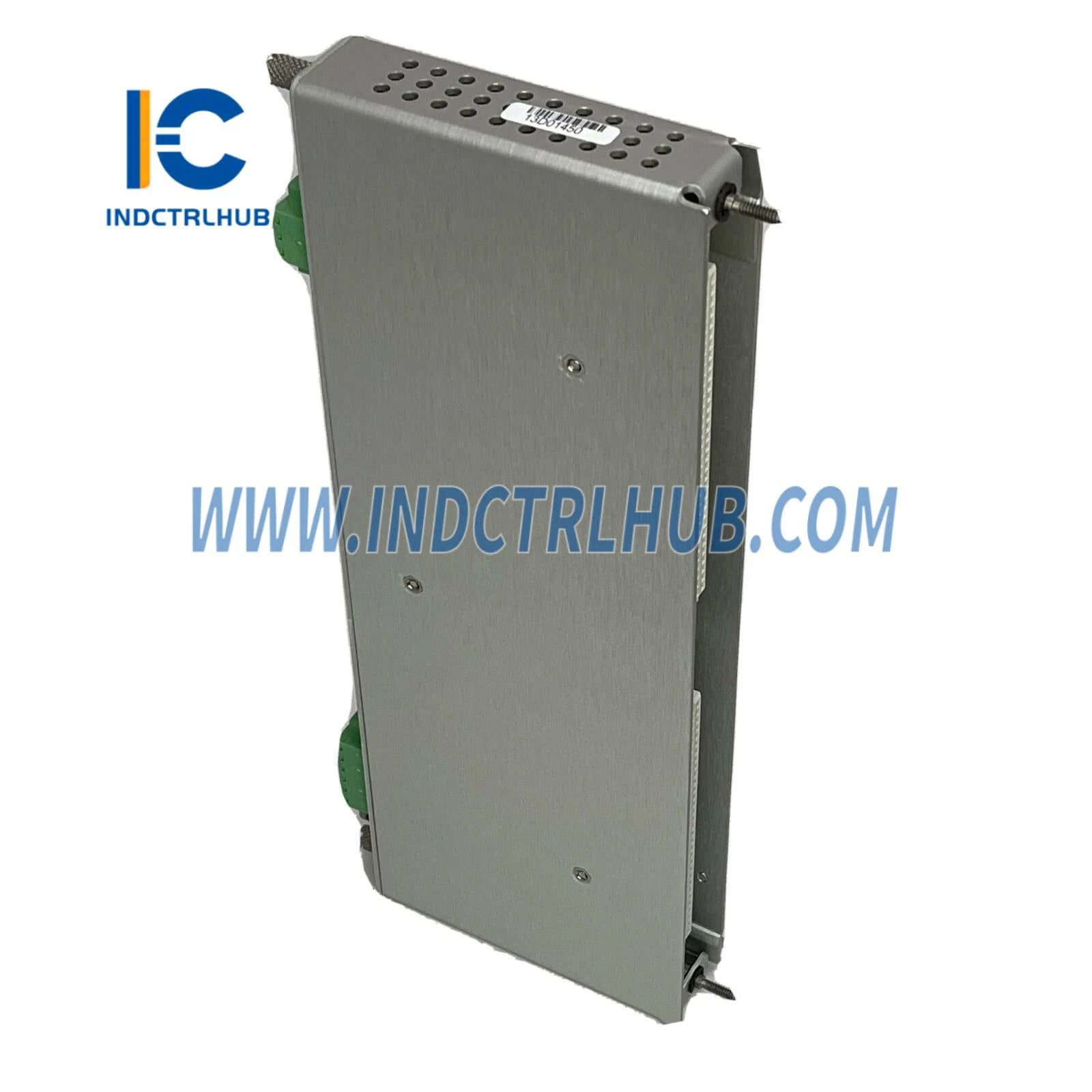

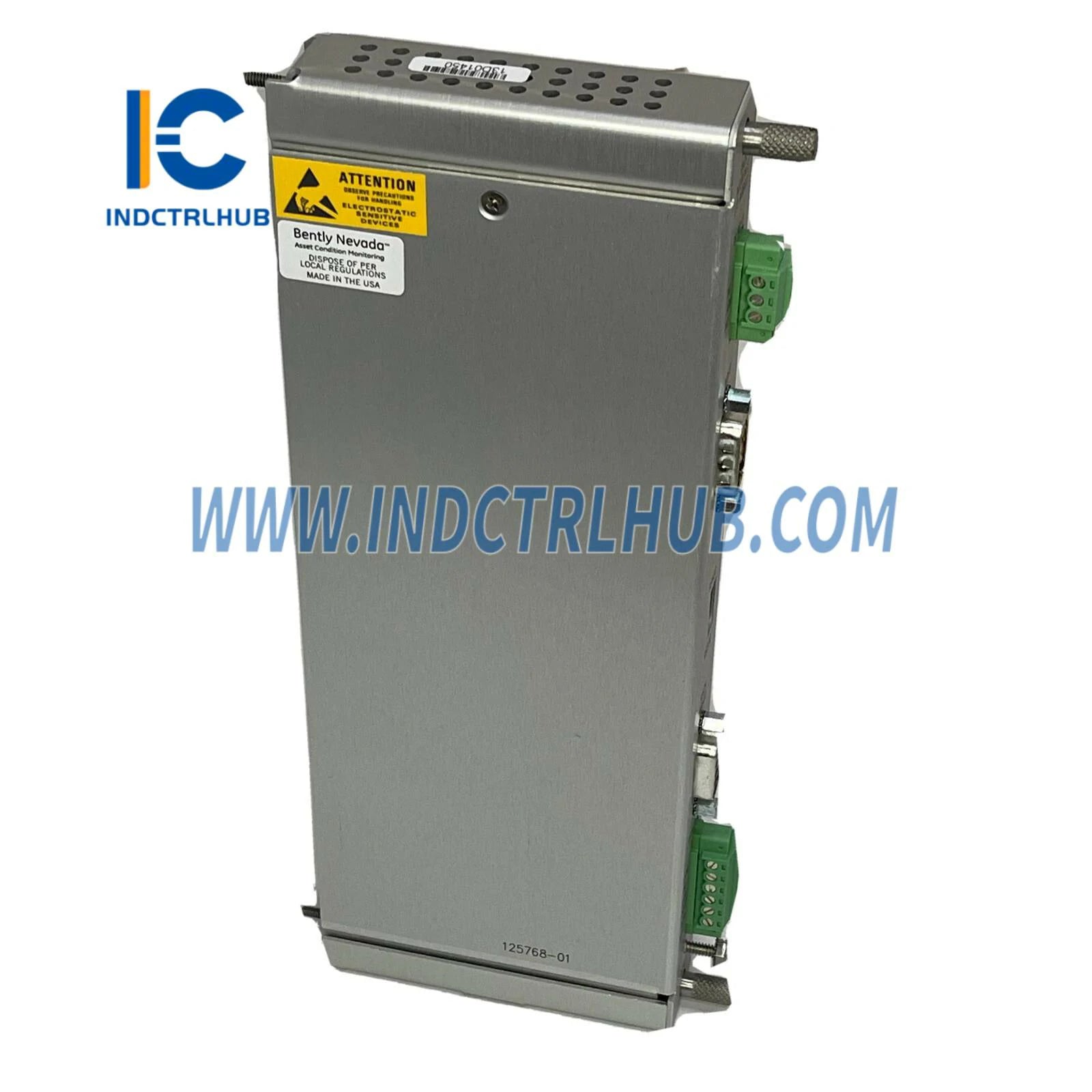

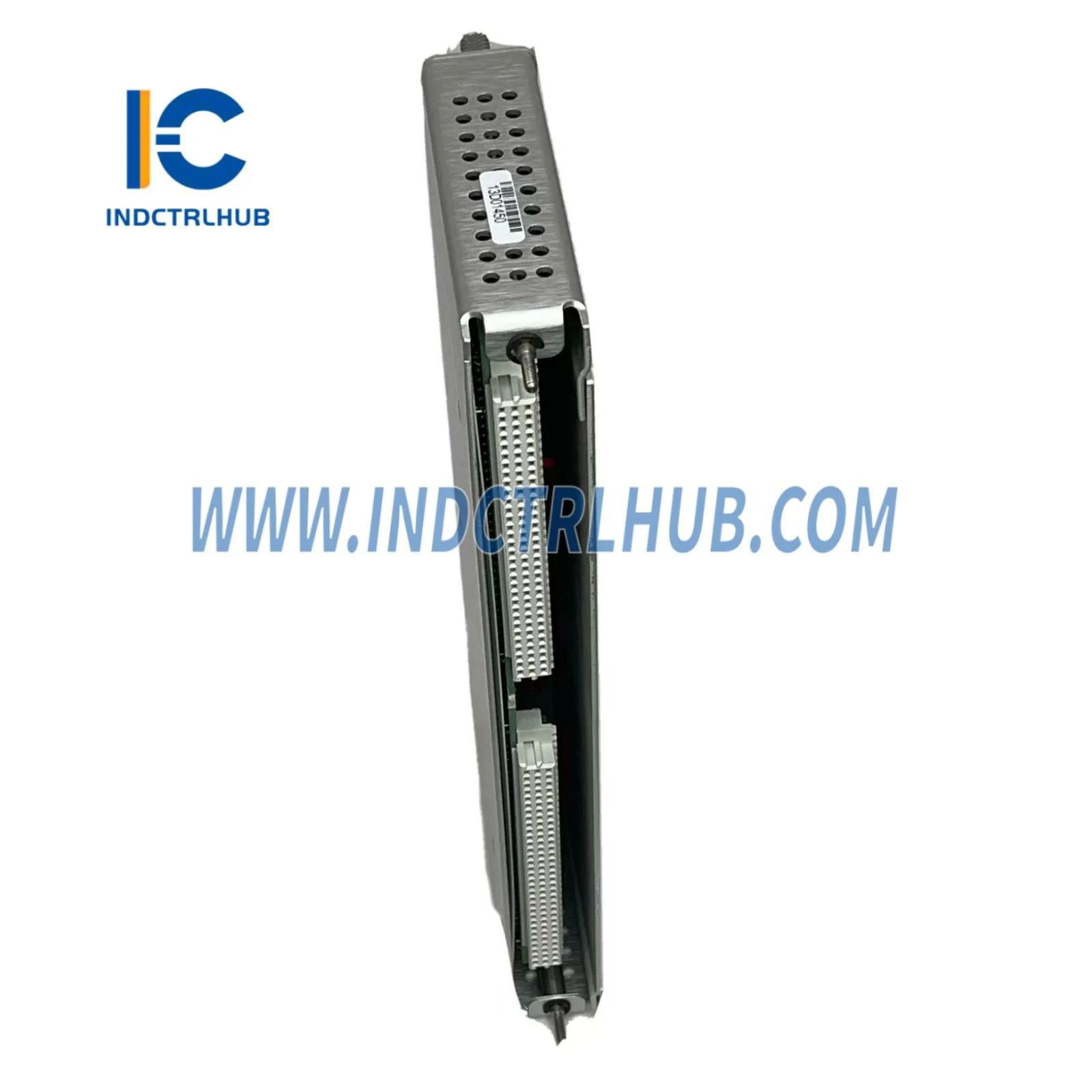

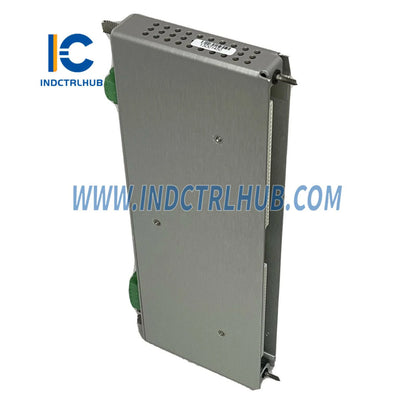

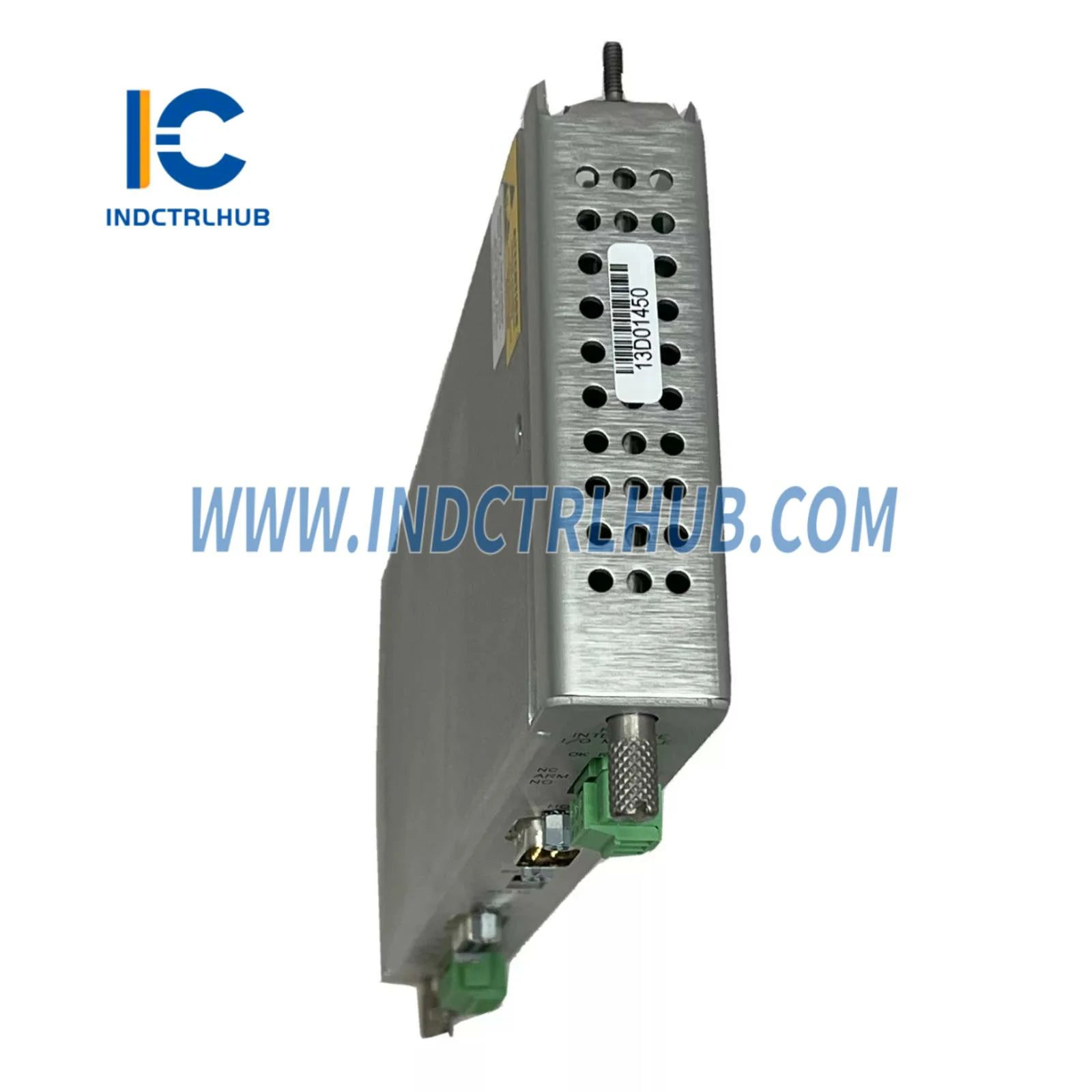

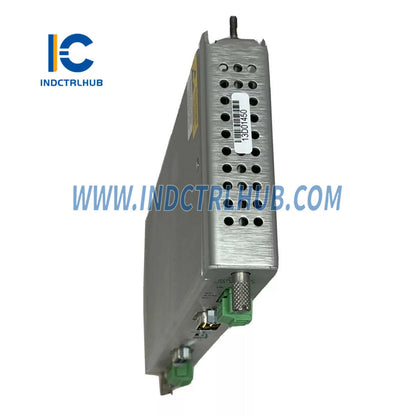

| Opis | 3500/20 Rack Interface Module (RIM) s I/O modulom |
Opis proizvoda
The Bently Nevada 3500/20 Rack Interface Module (RIM), u paru s I/O modulom, služi kao središnje komunikacijsko središte za 3500 sustav nadzora. Omogućuje besprijekornu interakciju između modula ormarića i vanjskih uređaja, osiguravajući optimalne performanse i pouzdanost sustava u industrijskim primjenama.
Specifikacije
Izlazi
| Značajka | Opis |
|---|---|
| LED OK | Označava kada RIM ispravno radi. |
| LED TX/RX | Prikazuje komunikacijsku aktivnost unutar ormarića. |
| LED TM | Signalizira kada je rack u Trip Multiply načinu rada. |
| LED KONFIGURACIJA OK | Potvrđuje da rack ima valjanu konfiguraciju. |
| OK relej | Korisnički konfigurabilno relejno indikacijsko svjetlo za stanje racka: |
| - Ocijenjen za 5A @ 24 VDC/120 VAC, 120 W/600 VA preklopne snage. | |
| - Normalno napajan. | |
| - Uključuje prigušivače luka. |
Fizičke dimenzije
Rack Interface modul (RIM):
| Visina | Širina | Dubina | Težina |
|---|---|---|---|
| 241,3 mm | 24,4 mm | 241,8 mm | 0,91 kg (2,0 lb) |

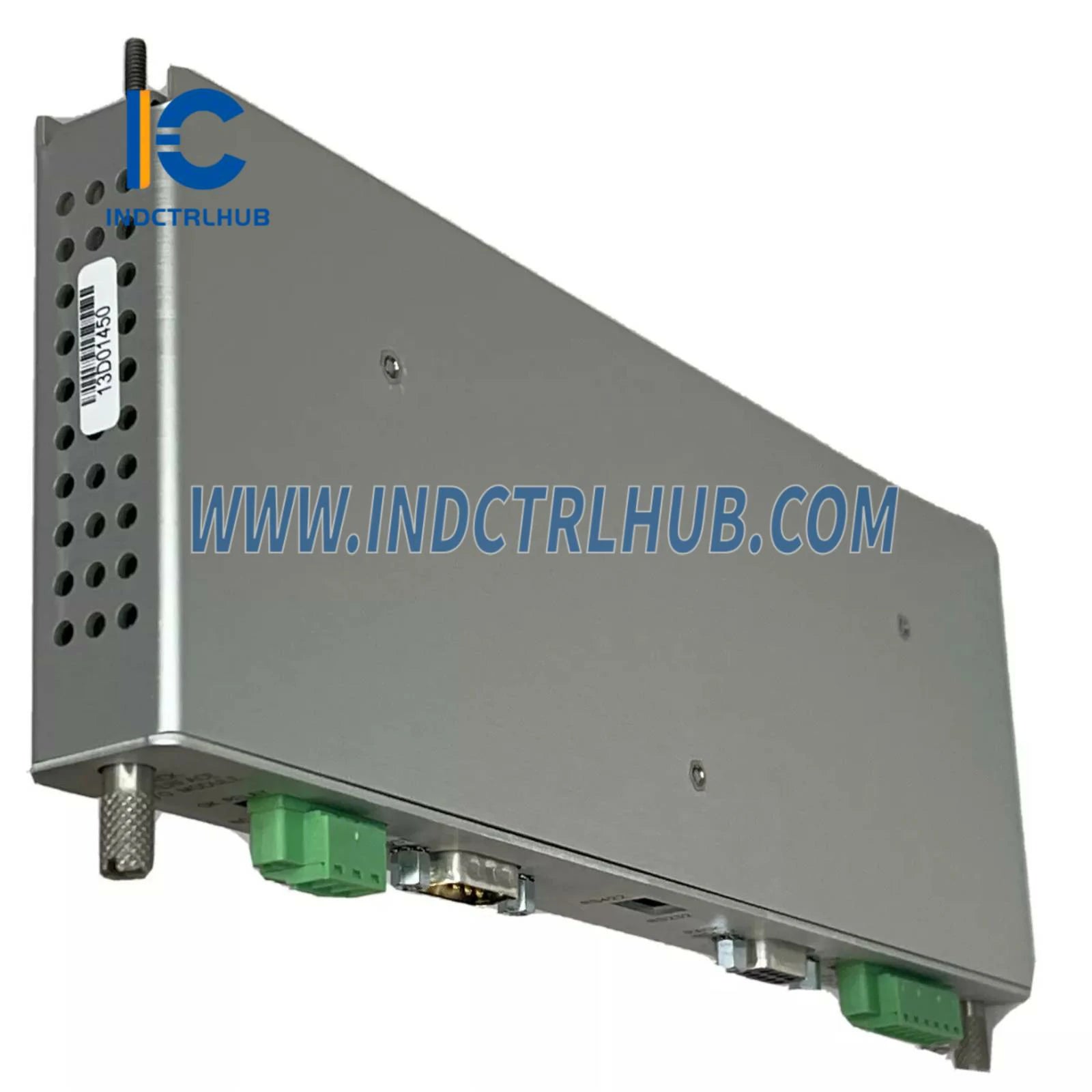

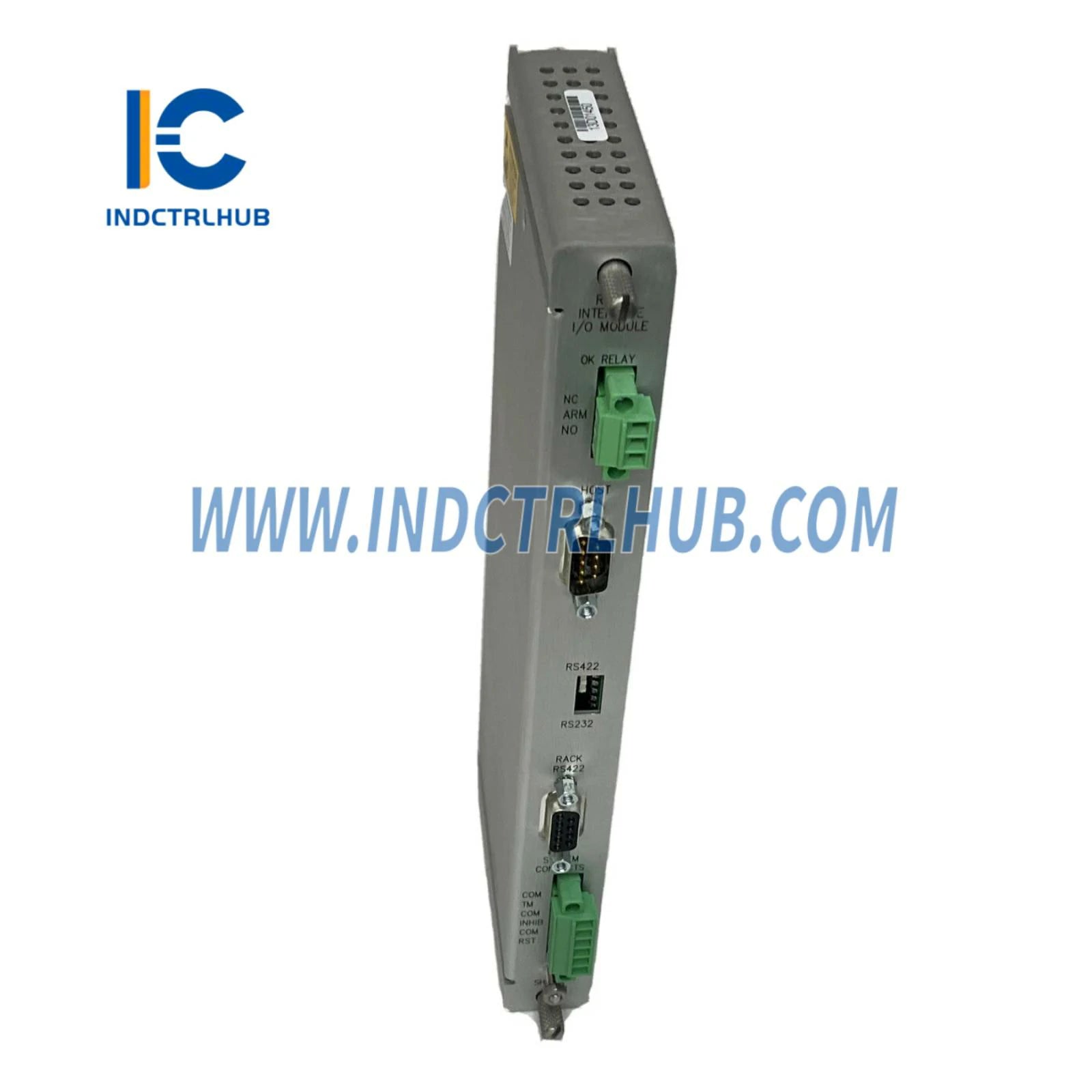

RS232/RS422 I/O modul:
| Visina | Širina | Dubina | Težina |
|---|---|---|---|
| 241,3 mm | 24,4 mm | 99,1 mm | 0,45 kg (1,0 lb) |
Okolišni ograničenja
| Komponenta | Radna temperatura | Temperatura skladištenja | Vlažnost |
|---|---|---|---|
| Modul sučelja ormara | -30°C do +65°C (-22°F do +150°F) | -40°C do +85°C (-40°F do +185°F) | 95%, bez kondenzacije |
| Modem I/O modul | 0°C do +50°C (+32°F do +122°F) | -40°C do +85°C (-40°F do +185°F) |
Informacije o narudžbi
| Broj dijela | Opis |
|---|---|
| 3500/20-AA-BB-CC | Rack Interface modul s konfigurabilnim opcijama |
Opcije konfiguracije
-
A: Tip sučelja stalka
- 01: Standardni RIM (za standardne aplikacije nadzora)
- 02: TMR RIM (za konfiguracije s trostrukom modularnom redundantnošću)
-
B: Vrsta I/O modula
- 01: I/O modul s ugrađenim modemom
- 02: I/O modul s RS232/RS422 sučeljem
-
C: Opcija odobrenja agencije
- 00: Nema
- 01: CSA/NRTL/C
Ključne značajke
- Sveobuhvatna Dijagnostika: Više LED dioda za praćenje statusa sustava i komunikacije.
- Fleksibilna Konfiguracija: Podržava Standardne i TMR (Trojno Modularno Redundantne) postavke.
- Visoka Pouzdanost: Uključuje relej OK koji korisnik može odabrati s robusnim kapacitetom preklapanja.
- Kompaktan Dizajn: Tanak dimenzije čine ga idealnim za instalacije s ograničenim prostorom.
- Otpornost na Okoliš: Radi u širokom rasponu temperatura i razina vlage.
