Product Description
Pregled proizvoda
| Parametar | Detalji |
|---|---|
| Broj dijela | 330904-00-12-05-02-RU |

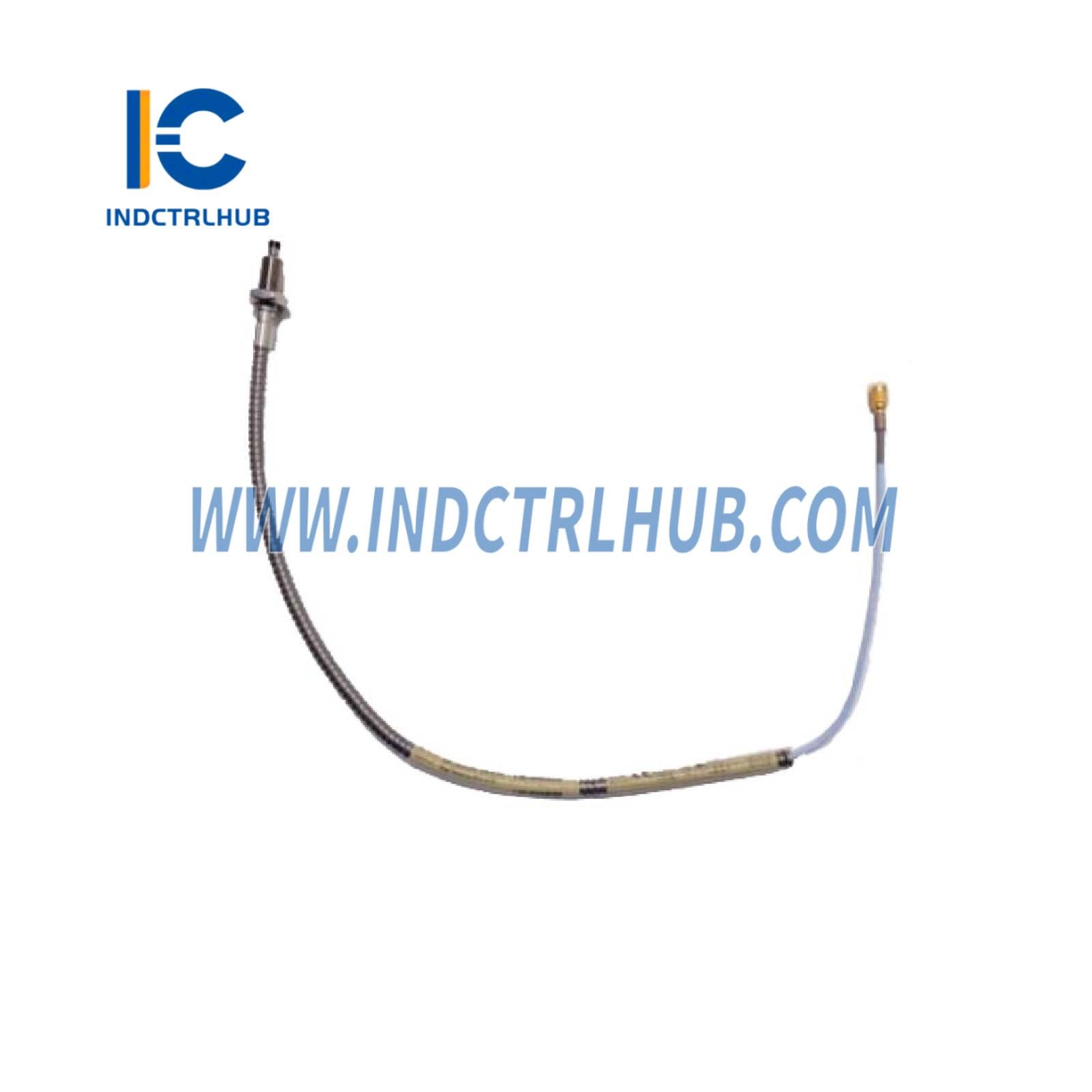

| Naziv proizvoda | 3300 NSv sonda, navoj M8x1, s oklopom |
| Kompatibilnost sustava | 3300 XL NSv Proximity Transducer System |
Parametri konfiguracije
| Parametar | Vrijednost |
|---|---|
| Opcija duljine bez navoja | 0.0 mm (00) |
| Opcija ukupne duljine kućišta | 12 mm (12) |
| Opcija ukupne duljine | 0,5 metara (20 inča) (05) |
| Opcija konektora i vrste kabela | Miniaturni koaksijalni ClickLoc konektor, standardni kabel (02) |
| Opcija odobrenja agencije | Ruska odobrenja (RU) |
Električne specifikacije
| Parametar | Vrijednost |
|---|---|
| Istosmjerna otpornost sonde | 4,0 ± 0,5 ohma (za duljinu sonde 0,5 m) |
| Linearni raspon | 1,5 mm (60 mils), od 0,25 mm do 1,75 mm (10 do 70 mils) |
| Inkrementalni faktor ljestvice | 7,87 V/mm (200 mV/mil) +12,5%/-20% |
| Odstupanje od najbolje pristajuće prave linije | Manje od ±0,06 mm (±2,3 mils) |
| Preporučena postavka razmaka | 1,0 mm (40 mils) |
Mehaničke specifikacije
| Parametar | Vrijednost |
|---|---|
| Materijal vrha sonde | Polifenilensulfid (PPS) |
| Materijal kućišta sonde | AISI 304 nehrđajući čelik (SST) |
| Specifikacije kabela sonde | 75 Ω koaksijalni, izoliran fluoroetilen propilenom (FEP) |
| Vlačna čvrstoća | 220 N (50 lb) kućište sonde do kabela sonde |
| Moment zatezanja kućišta sonde | 7,3 N·m (65 in·lb) za kućišta sonde M8x1 |
| Ograničenje zahvata navoja | Maksimalno 12 mm za navoj M8x1 |
| Matica za zaključavanje i ravnine za ključ | Matica za zaključavanje 13 mm, ravnine za ključ 7 mm |
Specifikacije okoliša
| Parametar | Vrijednost |
|---|---|
| Radna temperatura | -52°C do +177°C (-62°F do +351°F) |
| Temperatura skladištenja | -52°C do +177°C (-62°F do +351°F) |
| Pritisak sonde | Dizajnirano za brtvljenje diferencijalnog tlaka s Viton O-prstenom |
