Product Description
Pregled proizvoda

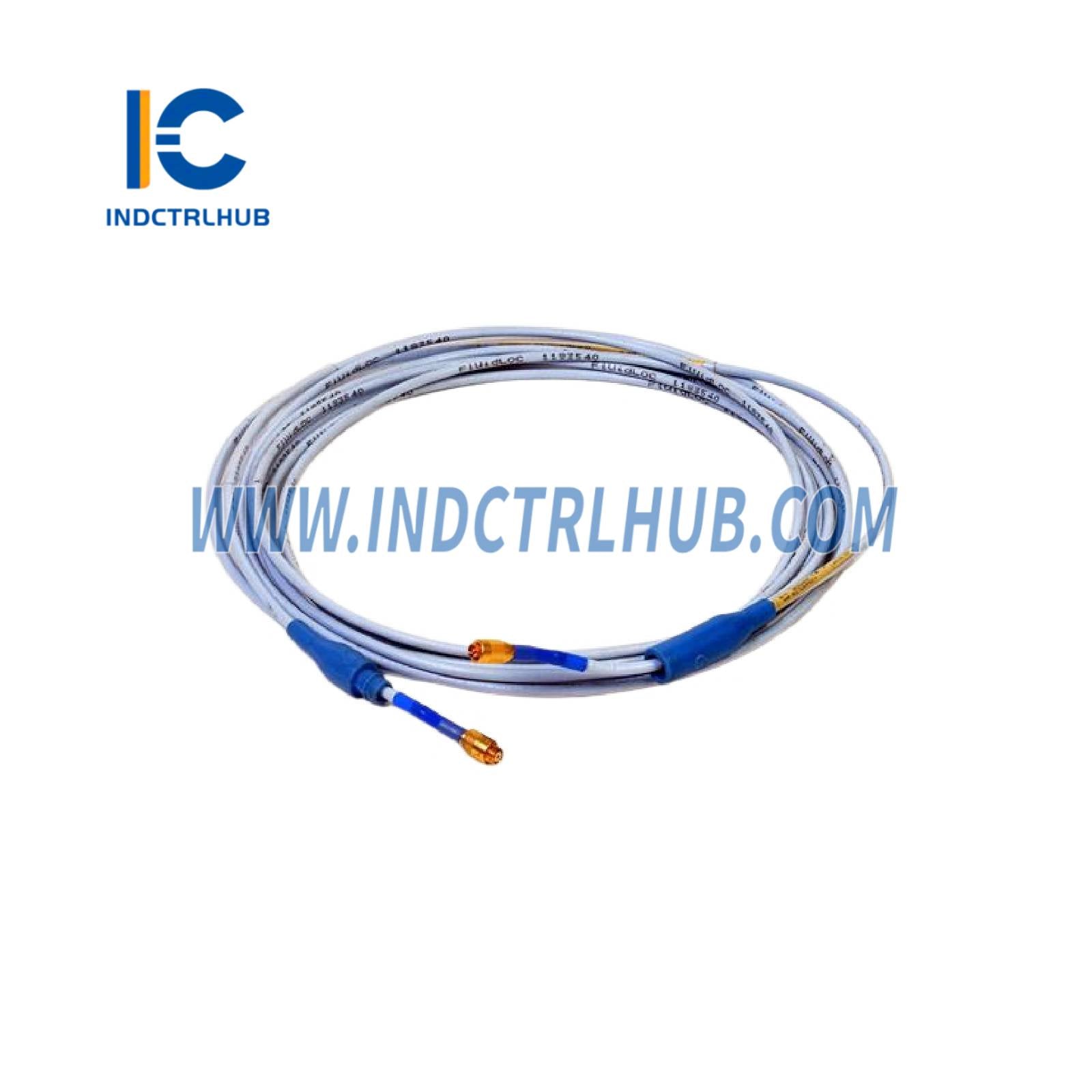

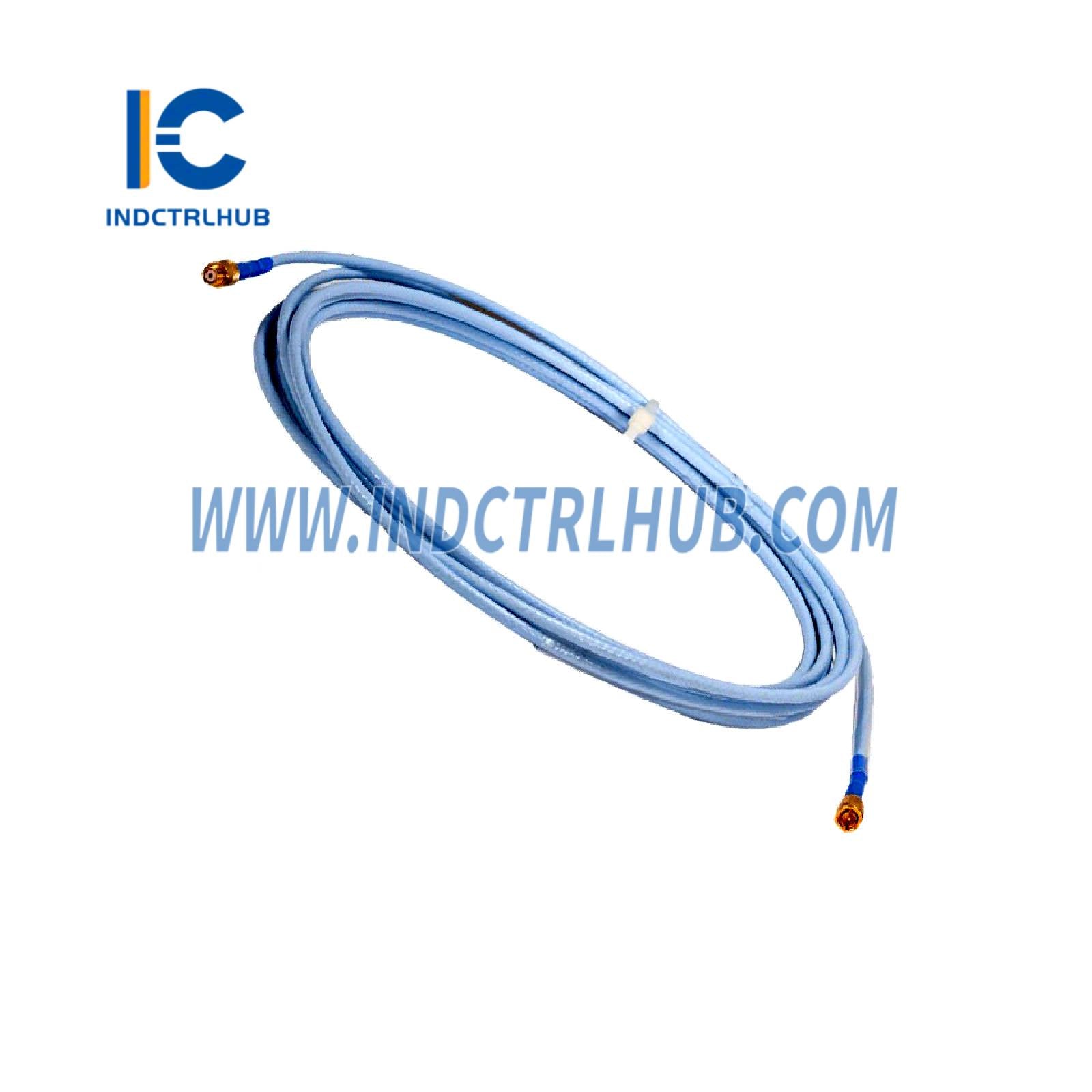

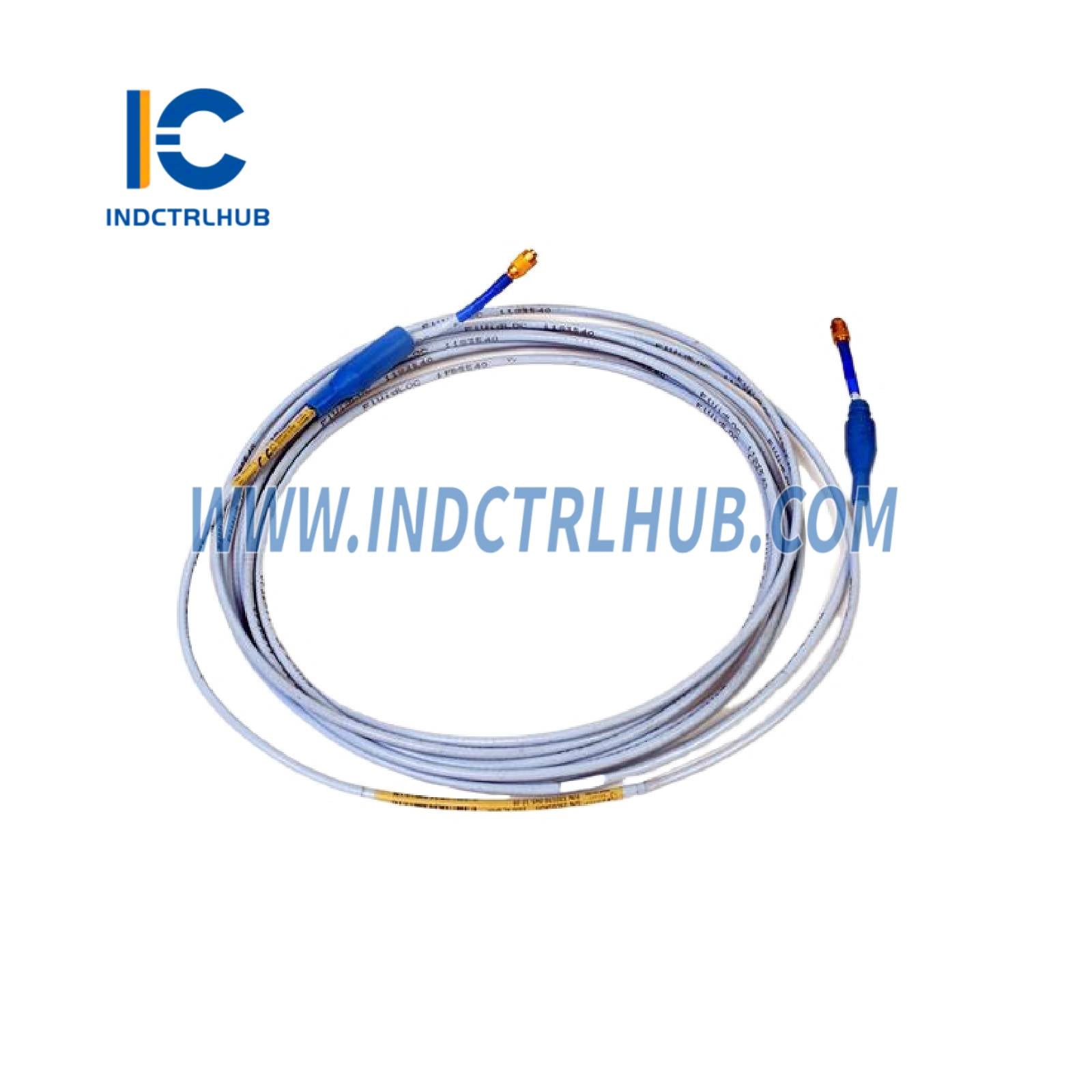

| Polje | Detalji |
|---|---|
| Proizvođač | Bently Nevada (Baker Hughes) |
| Broj dijela | 330130-075-02-05 |
| Vrsta proizvoda | 3300 XL Standard produžni kabel |
| Funkcija | Povezuje 3300 XL 8 mm sondu s 3300 XL Proximitor senzorom |
| Kompatibilnost sustava | 3300 XL 8 mm Proximity Transducer System; unatrag kompatibilan s ne-XL 3300 serijom 5 mm i 8 mm komponenti |
| Povezani dokument | 141194 Rev. AL (3300 XL 8 mm Proximity Transducer System Datasheet) |
Funkcionalne specifikacije
| Značajka | Specifikacija |
|---|---|
| Duljina kabela | 7,5 metara (24,6 stopa) |
| Vrsta kabela | Standardni kabel s zaštitnikom konektora |
| Vrsta konektora | Miniaturni koaksijalni ClickLoc konektori, otporni na koroziju, pozlaćeni |
| Mehanizam konektora | Moment pritezanja prstom s mehanizmom zaključavanja za sprječavanje otpuštanja |
| Zaštitnici konektora | Uključeno (opcija 02); fluorosilikonski materijal za zaštitu okoliša |
| Podudaranje duljine sustava | Duljina sonde + duljina produžnog kabela mora biti jednaka ukupnoj duljini Proximitor senzora (npr. 9,0 m) |
| Zamjenjivost | Potpuno zamjenjiv s ostalim 3300 XL 8 mm komponentama; unatrag kompatibilan s ne-XL 3300 serijom 5 mm i 8 mm komponenti (performanse ograničene na ne-XL specifikacije ako se miješaju) |
Fizičke specifikacije
| Značajka | Specifikacija |
|---|---|
| Promjer kabela | 3,7 mm (0,15 in) maksimalno (FEP izolirani triaxijalni kabel) |
| Promjer konektora | Maksimalno 7,24 mm (0,285 in); 12,4 mm (0,49 in) s zaštitnikom konektora |
| Materijal kabela | FEP izolirani triaxijalni kabel |
| Materijal ferrule | Nehrđajući čelik, maksimalni promjer 10,2 mm (0,40 in) (ako je primjenjivo) |
| Tolerancija duljine | +20%, -0% |
| Čvrstoća na izvlačenje | 330 N (75 lbf) putem patentiranog CableLoc dizajna |
| Zaštita konektora | Fluorosilikon, ugrađen na ženskom kraju; maksimalne dimenzije 12,4 mm (0,49 in) promjer, 51,1 mm (2,01 in) duljina |
Električne specifikacije
| Značajka | Specifikacija |
|---|---|
| DC otpor (RCORE) | 1,65 ± 0,25 Ω (središnji vodič do središnjeg vodiča) |
| DC otpor (RJACKET) | 0,49 ± 0,10 Ω (vanjski vodič do vanjskog vodiča) |
| Kapacitet | 69,9 pF/m (21,3 pF/ft) tipično |
| Poljska ožičenja | Podržava 0,2 do 1,5 mm² (16 do 24 AWG), 3-žilni oklopljeni trožilni kabel; maksimalna duljina 305 m (1.000 ft) između Proximitor senzora i monitora |
Specifikacije okoliša
| Parametar | Specifikacija |
|---|---|
| Radna temperatura | 0°C do +45°C (+32°F do +113°F) za specificirane performanse; do +177°C (+350°F) standardna ocjena |
| Temperatura skladištenja | Nije specificirano (pogledajte tehnički list za opće uvjete skladištenja) |
| Zaštita okoliša | Zaštitnici konektora poboljšavaju zaštitu od utjecaja okoliša; silikonska traka (03200006) kao alternativa (nije za izlaganje turbinskom ulju) |
Regulatorna usklađenost
| Vrsta certifikata | Detalji |
|---|---|
| Agencijska odobrenja | CSA, ATEX, IECEx odobrenja (opcija 05) |
| USKLADNOST S EMC | Ispunjava europska CE odobrenja bez oklopljenih kanala ili metalnih kućišta (kontekst Proximitor senzora, primjenjivo na sustav) |
Informacije o narudžbi
| Polje | Detalji |
|---|---|
| Razrada broja dijela | 330130-075-02-05 - 075: Duljina kabela 7,5 m - 02: Standardni kabel s zaštitnikom konektora - 05: CSA, ATEX, IECEx odobrenja |
| Dodaci | - Zaštitnici konektora: 40180-02 (10 parova) - Komplet zaštitnika konektora: 40113-02 - Silikonska traka: 03200006 - Komplet alata za krimpanje konektora: 163356 - Komplet konektora 3300 XL: 330153-01 |
| Povezani dokumenti | - 141078: 3300 XL 8 mm i 3300 5 mm Priručnik za sustav blizinskog pretvarača - 108M1756: Vodič za brzi pregled odobrenja |
