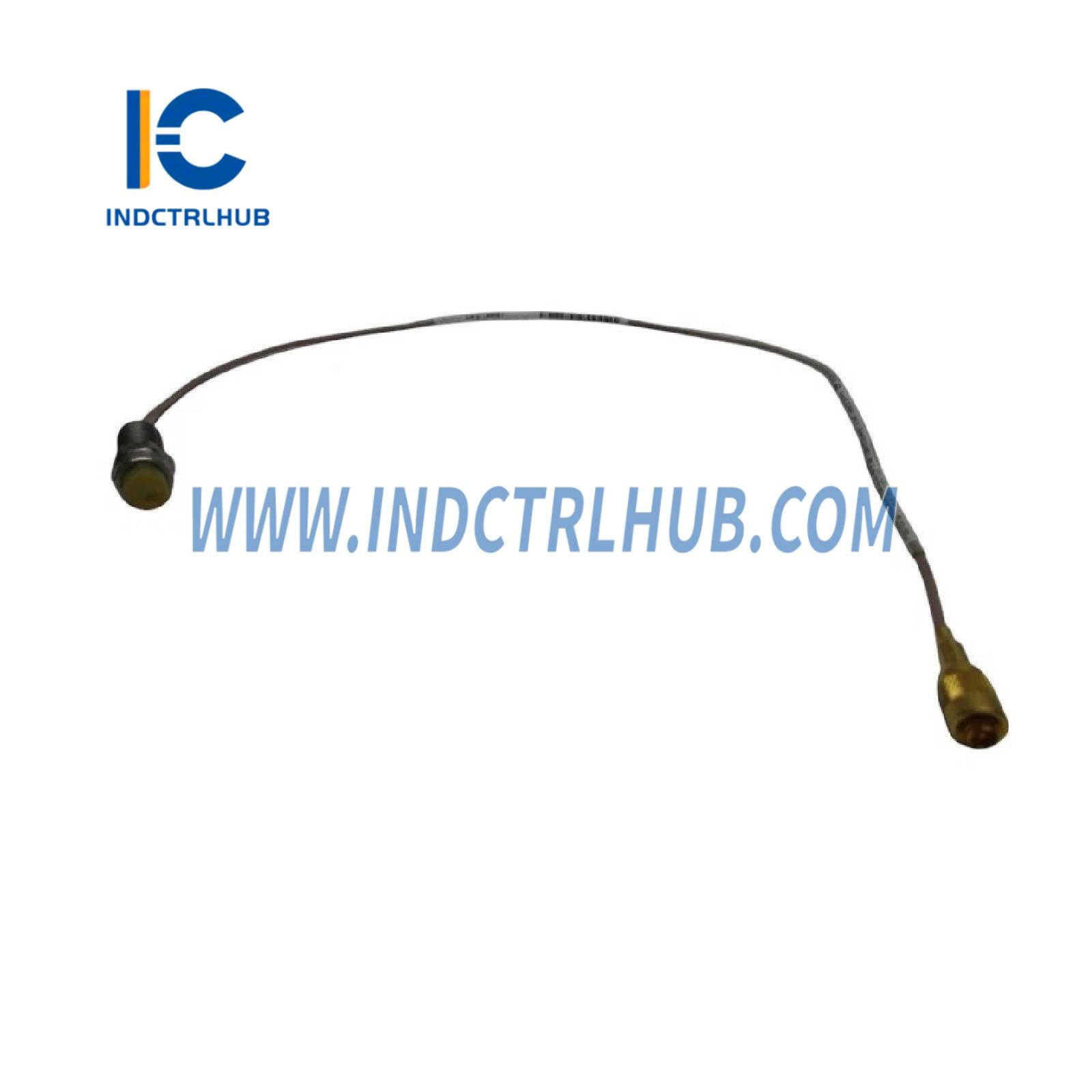

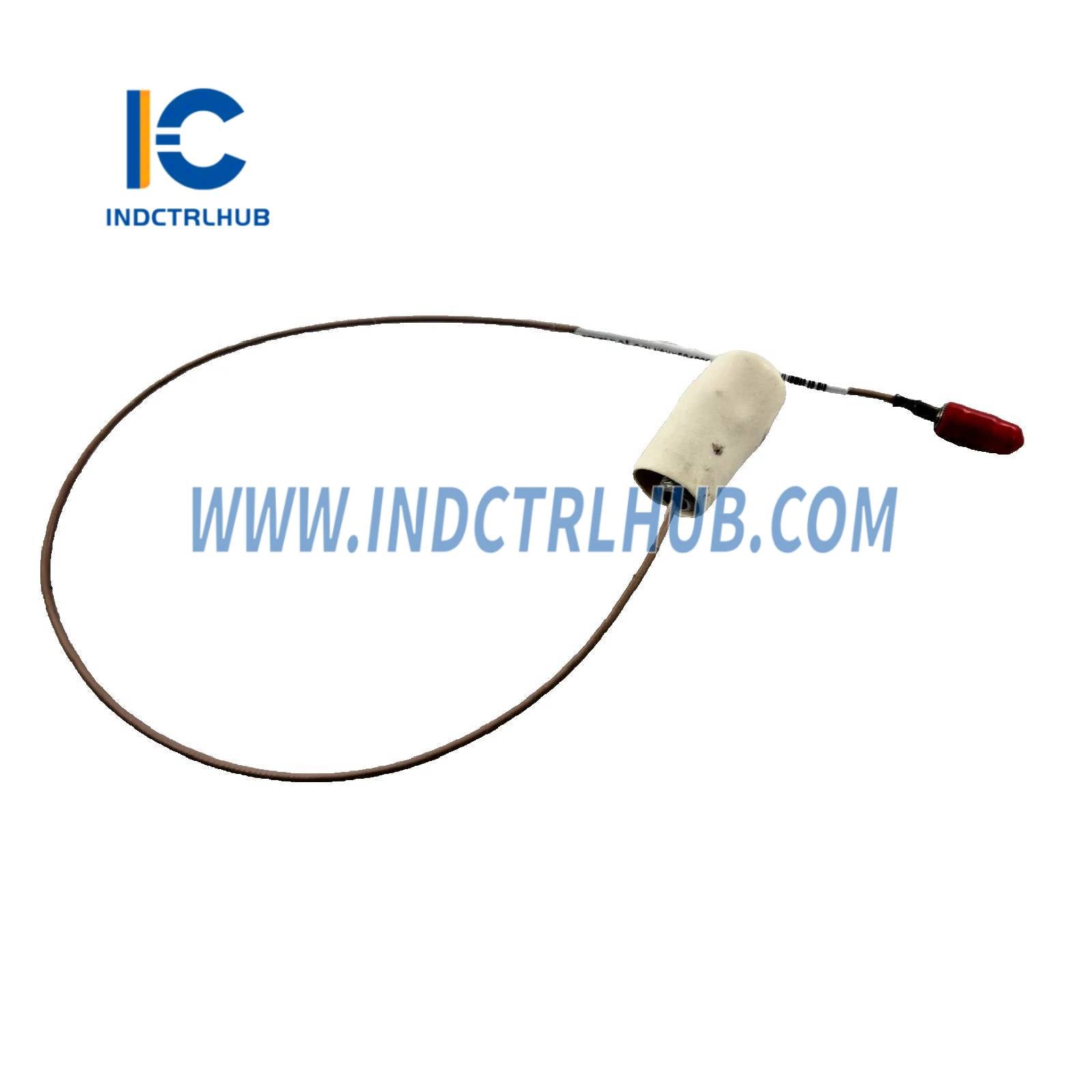

Bently Nevada 30004-02-12-18-02 produžni kabel 4,5 m

Bently Nevada 30004-02-12-18-02 Produžni Kabel

Bently Nevada 30004-02-12-18-02 je produžni kabel duljine 4,5 metara (14,8 stopa) posebno dizajniran za sustav proximity transduktora serije 3300. Ovaj kabel omogućuje fleksibilne konfiguracije instalacije uz očuvanje preciznosti i pouzdanosti po kojima su Bently Nevada sustavi nadzora poznati.

Zašto je ovaj kabel neophodan

U industrijskim nadzornim instalacijama, udaljenost između vašeg proximity senzora i proximitor modula rijetko odgovara standardnim duljinama kabela. Model 30004-02-12-18-02 rješava ovaj česti problem pružajući točno 4,5 metara dodatnog dosega — duljinu koja se pokazala optimalnom za većinu konfiguracija od panela do stroja bez uvođenja degradacije signala.

Tehnički profil

Broj dijela: 30004-02-12-18-02
Kompatibilni sustavi: Proximity transduktori serije 3300
Duljina kabela: 4,5 metara (14,8 stopa)
Izrada: Koaksijalni dizajn s niskom kapacitivnošću

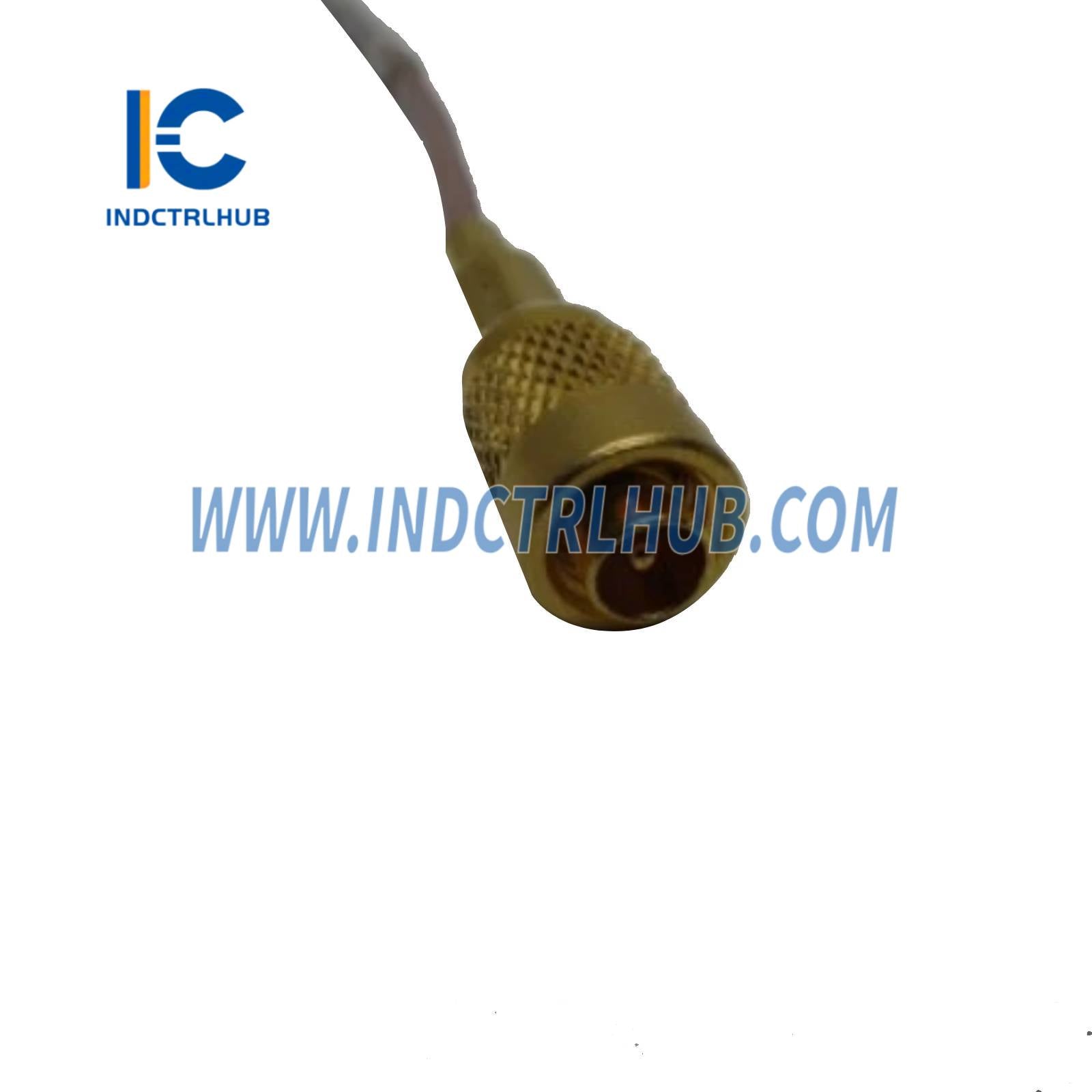

Konektori: BNC muški na BNC ženski
Štit: Dvoslojna pletenica za maksimalnu zaštitu od elektromagnetskih smetnji
Materijal omotača: Industrijski PVC otporan na ulja i otapala
Radijus savijanja: minimalno 25 mm za sprječavanje izobličenja signala
Temperaturni raspon: -40°C do +85°C za kontinuirani rad

Gdje se uklapa u vaš sustav

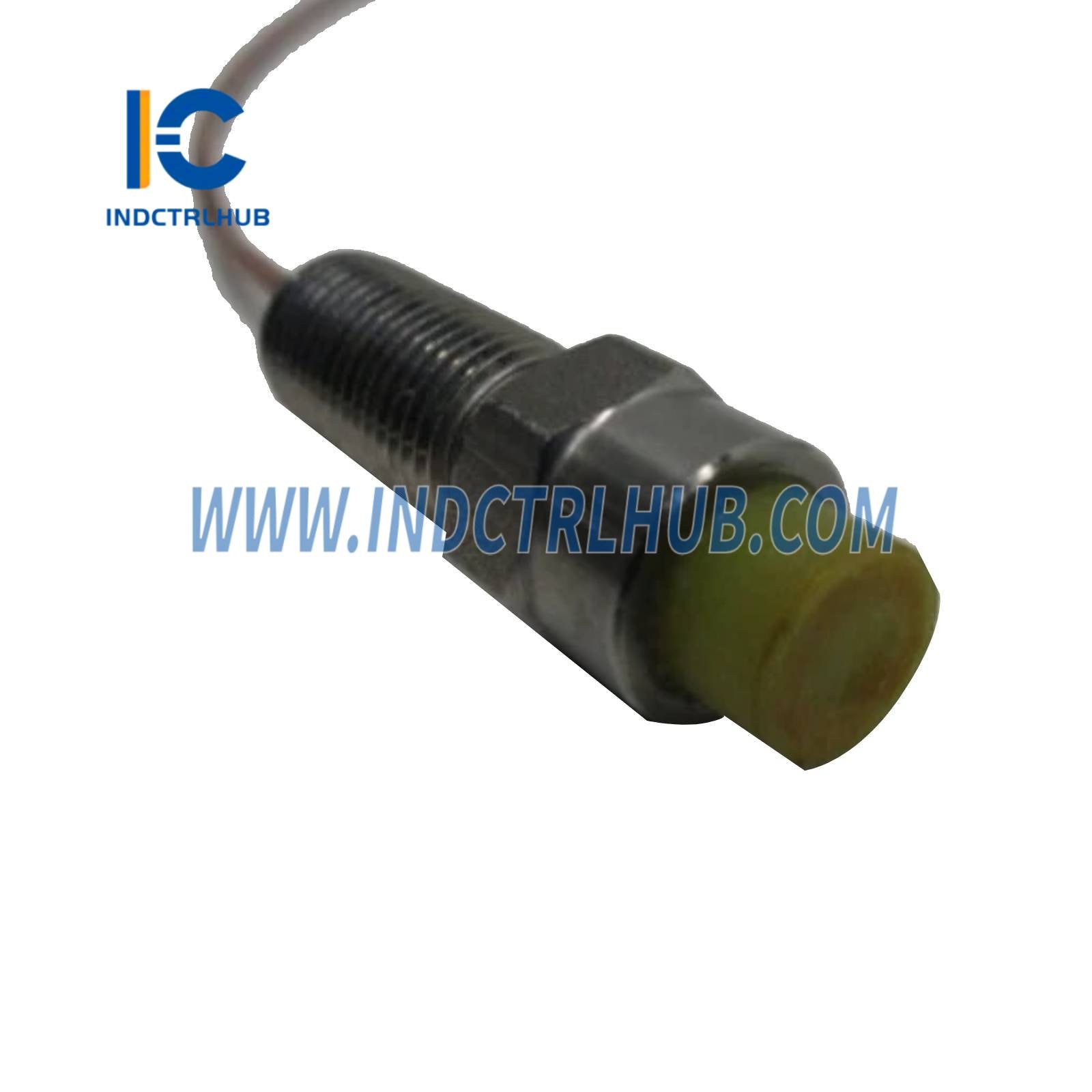

Ovaj produžni kabel se besprijekorno integrira između integralnog kabela vašeg proximity senzora i proximitor ulaza. Posebno je vrijedan u retrofit projektima gdje postojeće instalacije cijevi određuju specifične putanje kabela, ili u novim instalacijama gdje su upravljački paneli postavljeni radi pristupačnosti operatera, a ne blizine strojevima.

Duljina od 4,5 metara strateški je odabrana — dovoljno duga da pokrije tipične visine od poda do panela plus horizontalno usmjeravanje, a opet dovoljno kratka da održi nisku kapacitivnost ključnu za točna proximity mjerenja. Više kabela može se povezati u niz ako su potrebne veće udaljenosti, no ukupna duljina kabela u sustavu trebala bi ostati unutar specifikacija proizvođača (obično maksimalno 9 metara).

Najbolje prakse instalacije

Razmatranja usmjeravanja: Usmjeravajte kabele dalje od visokonaponskih vodova, VFD kabela i opreme za zavarivanje kako biste smanjili elektromagnetske smetnje. Koristite metalne cijevi gdje je moguće za dodatnu zaštitu.

Integritet spojeva: Ručno čvrsto zategnite BNC konektore — preveliko zatezanje može oštetiti središnji pin, dok labavi spojevi uvode šum i povremene kvarove.

Oslobađanje od naprezanja: Osigurajte kabele na redovitim intervalima kako biste spriječili mehanička naprezanja na konektorima. Izbjegavajte oštra savijanja koja prelaze minimalni radijus savijanja.

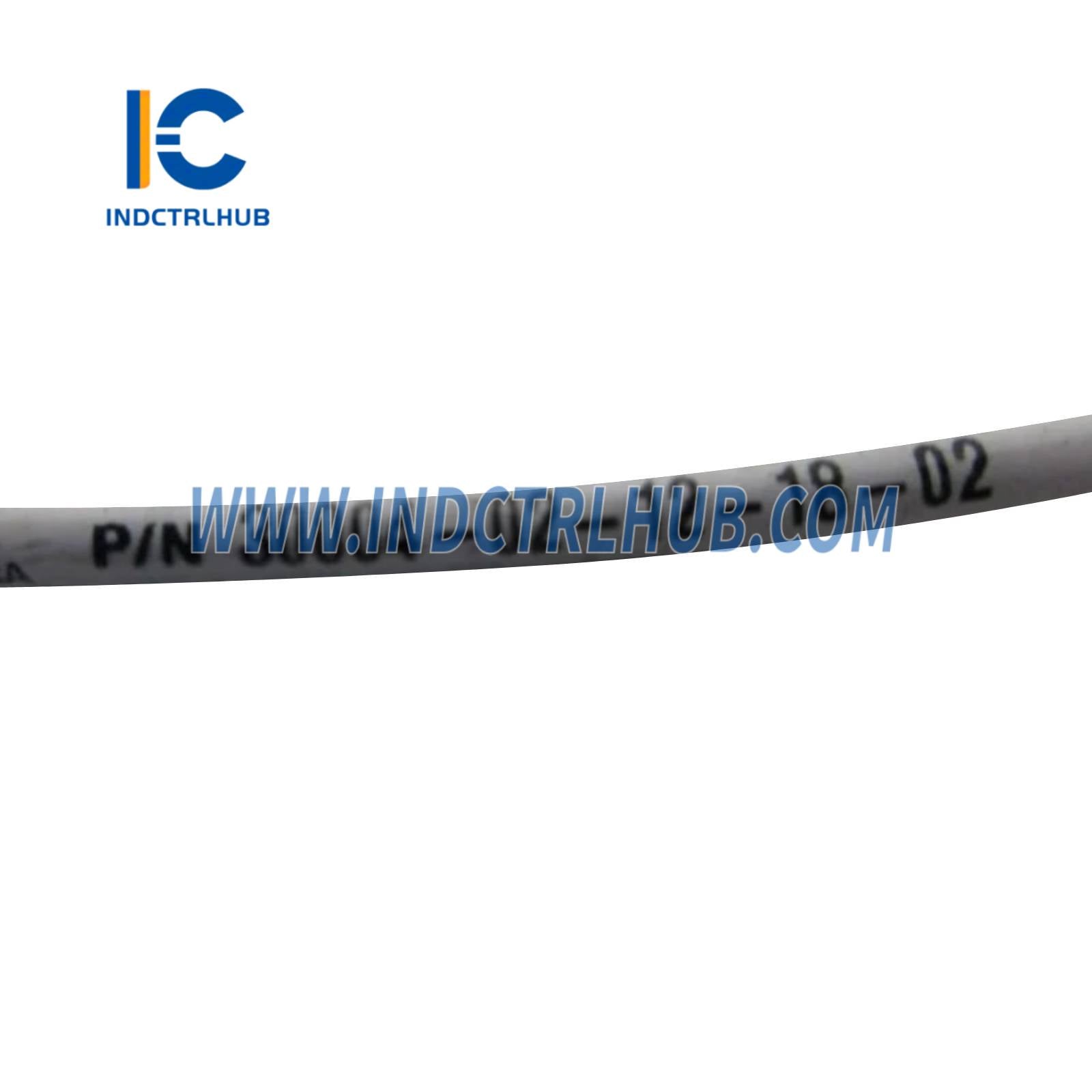

Dokumentacija: Oznake na oba kraja kabela s identifikatorom mjernog mjesta pojednostavljuju buduće otklanjanje poteškoća i održavanje.

Kvaliteta kojoj možete vjerovati

Svaki Bently Nevada kabel prolazi tvorničke testove kapacitivnosti, impedancije i učinkovitosti zaštite. Model 30004-02-12-18-02 zadovoljava ili premašuje zahtjeve API 670 za sustave zaštite strojeva, osiguravajući da vaši podaci nadzora ostanu točni i pouzdani tijekom cijelog vijeka trajanja kabela.

Stanje: Potpuno nov, tvornički zapečaćen s punom garancijom proizvođača i dokumentacijom o usklađenosti.
