Product Description
Opće informacije
|
Proizvođač |
BACHMANN |
|---|---|
|
Model/Broj dijela |
DIO216/4 (Broj dijela 00010892-00) |
|
Serija |
DIO216/x |

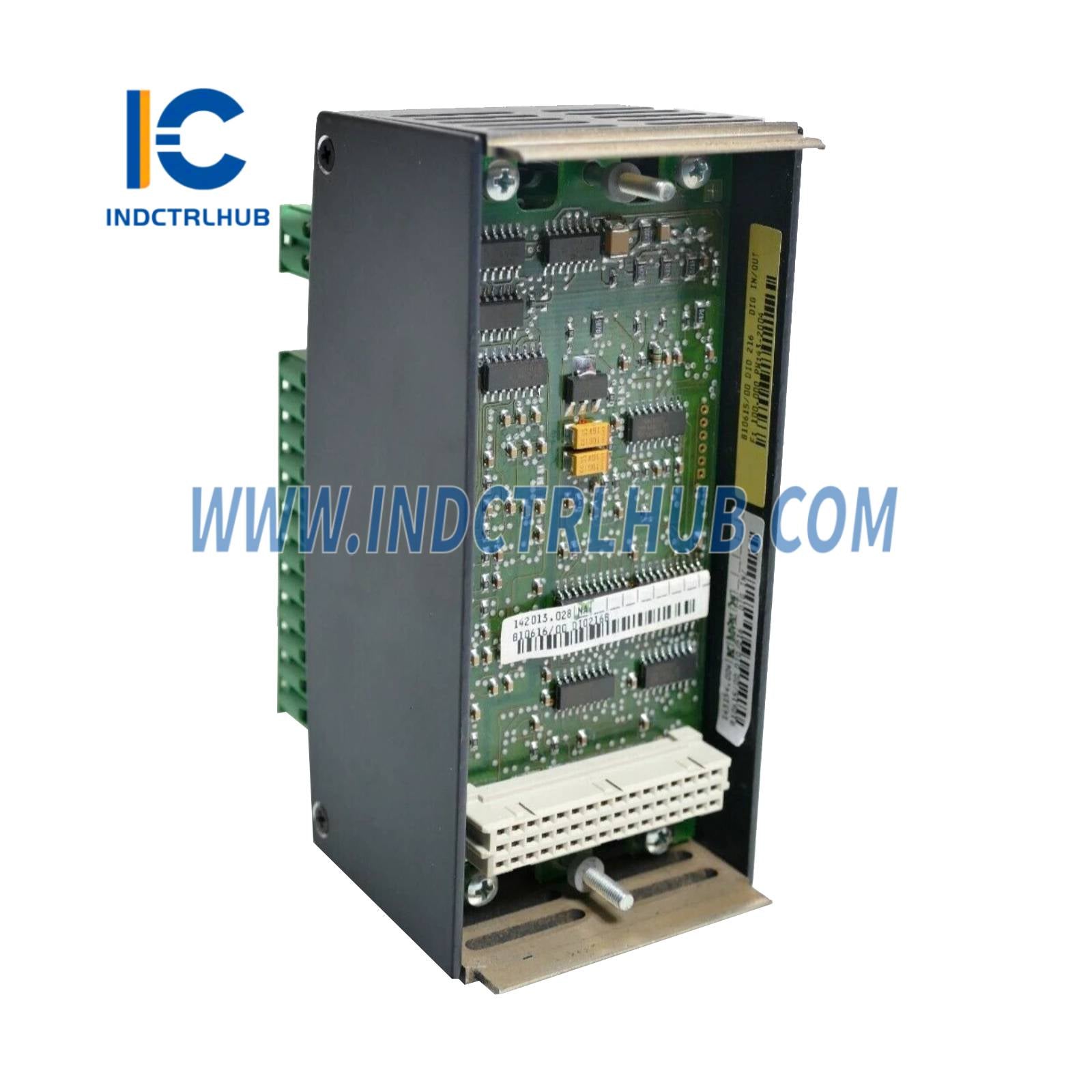

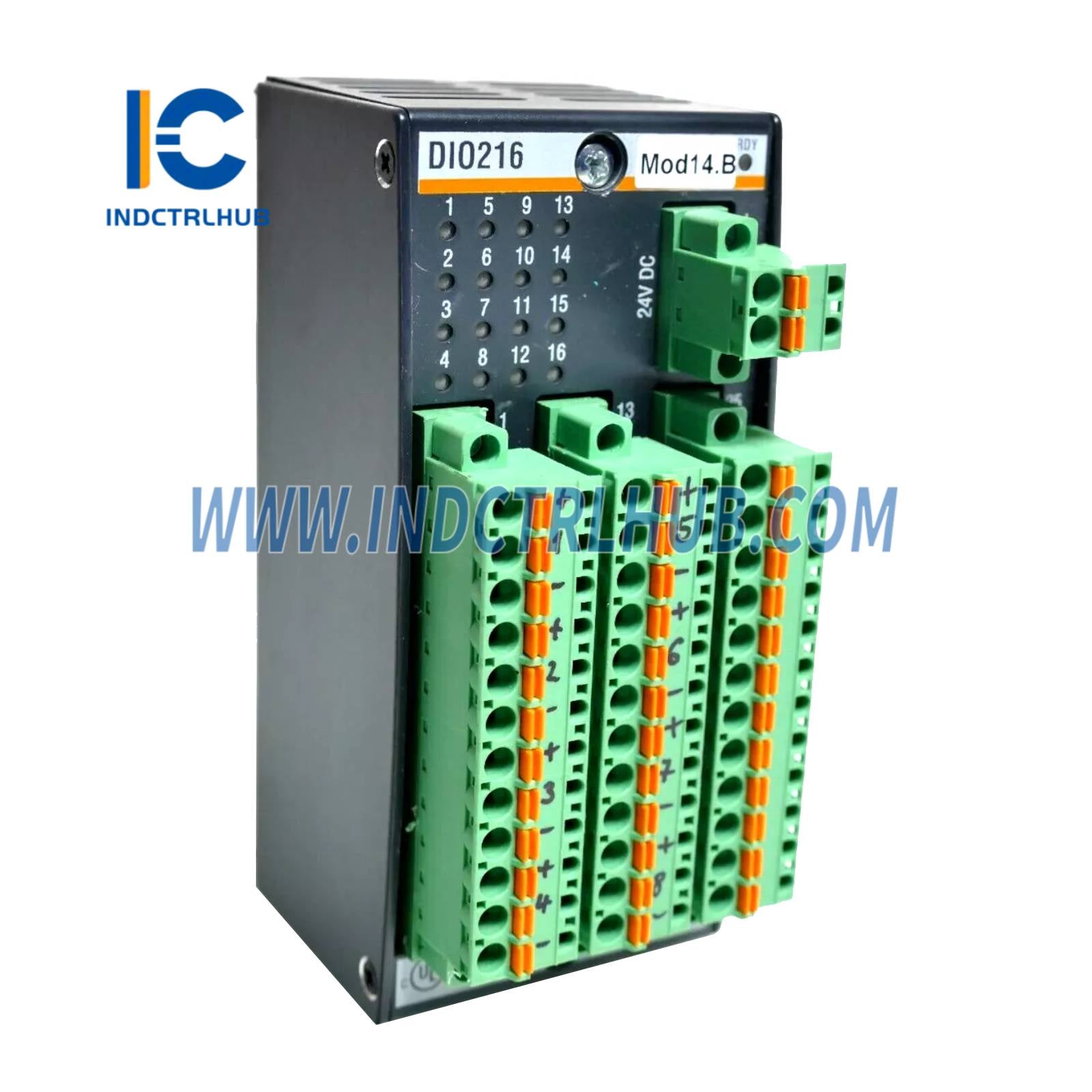

Opis
The DIO216/4 je digitalni ulazno/izlazni modul koji pruža 16 konfigurabilnih digitalnih I/O kanala. Podržava sučelje s digitalnim aktuatorima (npr. releji, ventili) i digitalnim izvorima signala (npr. senzori, prekidači). Dizajniran je za aplikacije koje štede prostor i uključuje ugrađene LED indikatore statusa, zaštitu od obrnutog polariteta i galvansku izolaciju.
Tehničke specifikacije
Ulazi
|
Parametar |
Specifikacija |
|---|---|
|
Broj ulaza |
Maks. 16 |
|
Raspon ulaznog napona (visok) |
15 V DC do 34 V DC |
|
Raspon ulaznog napona (nizak) |
0 V DC do 5 V DC |
|
Ulazni filtar (tipično) |
600 µs |
|
Unutarnji otpor |
6.8 kΩ |
|
Prekidni ulazi |
1 |
|
Indikacija statusa |
Zelena LED |
Izlazi
|
Parametar |
Specifikacija |
|---|---|
|
Broj izlaza |
Maks. 16 |
|
Raspon izlaznog napona |
18 V DC do 34 V DC |
|
Izlazna struja (po kanalu) |
Maks. 1 A |
|
Ukupna izlazna struja |
Maks. 16 A |
|
Frekvencija preklapanja (maks.) |
1 kHz (ohmski/induktivni) |
|
Indikacija statusa |
Zelena LED |
Električna i izolacija
|
Značajka |
Specifikacija |
|---|---|
|
Zaštita od obrnutog polariteta |
Da |
|
Galvanska izolacija (sustav) |
500 V |
Okolišni ograničenja
|
Parametar |
Standardno |
ColdClimate (CC) |
|---|---|---|
|
Radna temperatura |
-30 °C do +60 °C |
Isto |
|
Relativna vlažnost (rad) |
5% do 95% bez kondenzacije |
5% do 95% s kondenzacijom |
|
Temperatura skladištenja |
-40 °C do +85 °C |
Isto |
|
Relativna vlažnost (skladištenje) |
5% do 95% bez kondenzacije |
5% do 95% s kondenzacijom |
|
Stupanj onečišćenja (IEC 60664-1) |
2 |
2 |
Odobrenja/Certifikati
|
Standardne certifikacije |
Pomorska odobrenja |
|---|---|
|
CE, UKCA, cULus |
ABS, BV, DNV, KR, LR, NK, RINA |
Informacije o narudžbi
|
Vrsta dijela |
Broj dijela |
Opis |
|---|---|---|
|
DIO216/4 |
00010892-00 |
Digitalni I/O modul; 16x DIO; 24 V / 1 A; 600 µs filtar; 4 grupe; 1 kanal prekida; 50 µs kašnjenje; 3-žični; izoliran |
|
DIO216/4 CC |
00016141-00 |
Isto kao DIO216/4, verzija ColdClimate |
Dodaci
|
Vrsta dijela |
Broj dijela |
Opis |
|---|---|---|
|
KZ-DIO216/4 B+C |
00011975-50 |
Terminalni set Phoenix stezaljke za kavez (3× KZ 51/12, 1× KZ 51/02) s oznakama i elementima za ključanje |
