Product Description

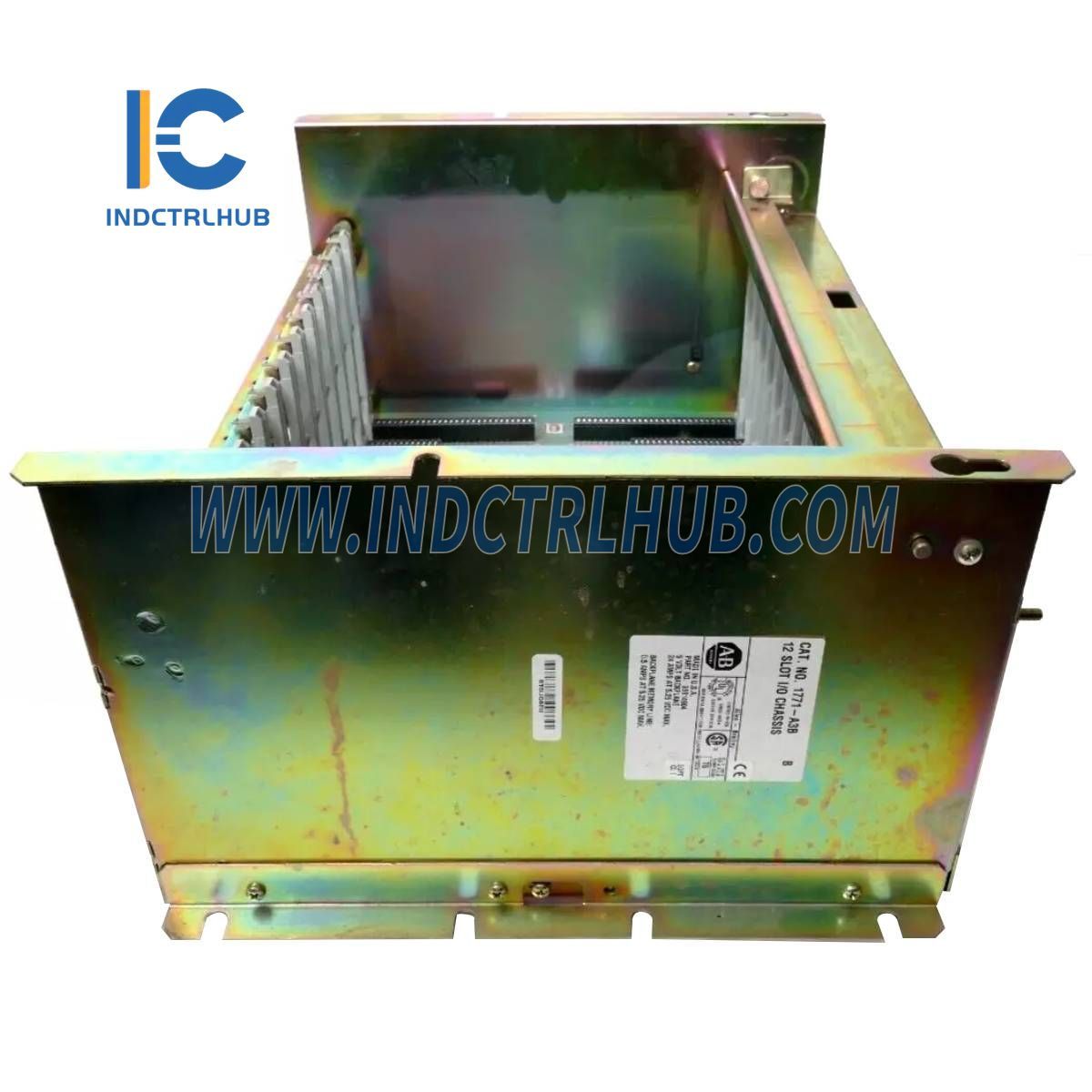

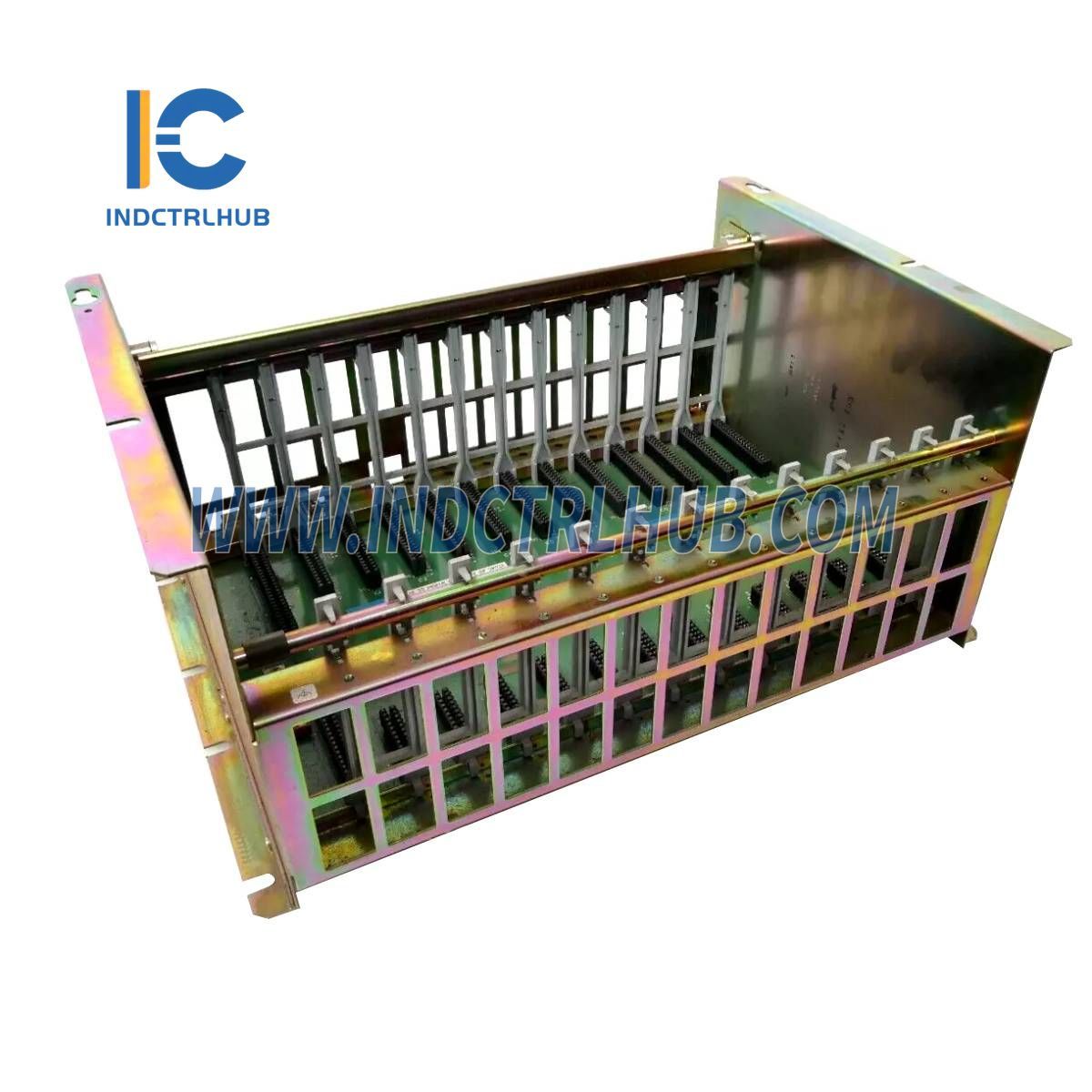

Allen-Bradley 1771-A3B I/O Šasija
The Allen-Bradley 1771-A3B je 12-utorni I/O šasija dizajnirana za smještaj 1771 serije I/O modula za PLC-5 sustave. Osigurava pouzdanu komunikaciju i distribuciju napajanja za povezane module.
Tehničke specifikacije
Kompatibilnost šasije i modula
| Atribut | Specifikacija |
|---|---|
| Kompatibilnost modula | 1771 I/O moduli |
| Broj utora | 12 |
| Opcije montaže | 19-inčni nosač za ormar ili montaža na stražnju ploču |
| Dimenzije (V x Š x D) | 339 x 484 x 217 mm (13.53 x 19.0 x 8.5 in) |
| Težina | 8.7 kg (19.1 lb) |
Komunikacija i napajanje
| Atribut | Specifikacija |
|---|---|
| Lokacija modula | 1771 I/O šasija, lijevi najudaljeniji utor |
| Udaljenost šasije |
2500 ft @ 230.4K Baud 5000 ft @ 115.2K Baud 10,000 ft @ 57.6K Baud |
| Poveznički kabel | 1770-CD |
| Rasipanje snage | 5 Wata |
| Toplinska disipacija | 17,06 BTU/sat |
| Struja sabirnice | 1,0A @ 5V |
| Kodiranje |
Gornji konektor: Između 54 i 56 Donji konektor: Između 16 i 18 |
Okolišni uvjeti
| Atribut | Specifikacija |
|---|---|
| Radna temperatura | 0 do 60°C (32 do 140°F) |
| Temperatura skladištenja | -40 do 85°C (-40 do 185°F) |
| Relativna vlažnost | 5% do 95% (bez kondenzacije) |
Polje ožičenja i certifikacija
| Atribut | Specifikacija |
|---|---|
| Ruka za ožičenje na terenu | Cat. No. 1771-WB |
| Moment zavrtnja za polje ožičenja | 7-9 funti-inča |
| Veličina vodiča | 20 AWG (0,5mm²) višestruko žičana bakrena žica, 1 žica po terminalu |
| Daljinski I/O kabel | Plavi kabel (koji korisnik osigurava) |
| Prekidač za ponovno pokretanje racka | 8252-A-B Part No. 740018-2315052-A-B Cat. No. 1770-XT |
| Terminacijski otpornik | 20 AWG (0,5mm²) s maksimalnom izolacijom od 3/64" (1,2mm) |
