Product Description

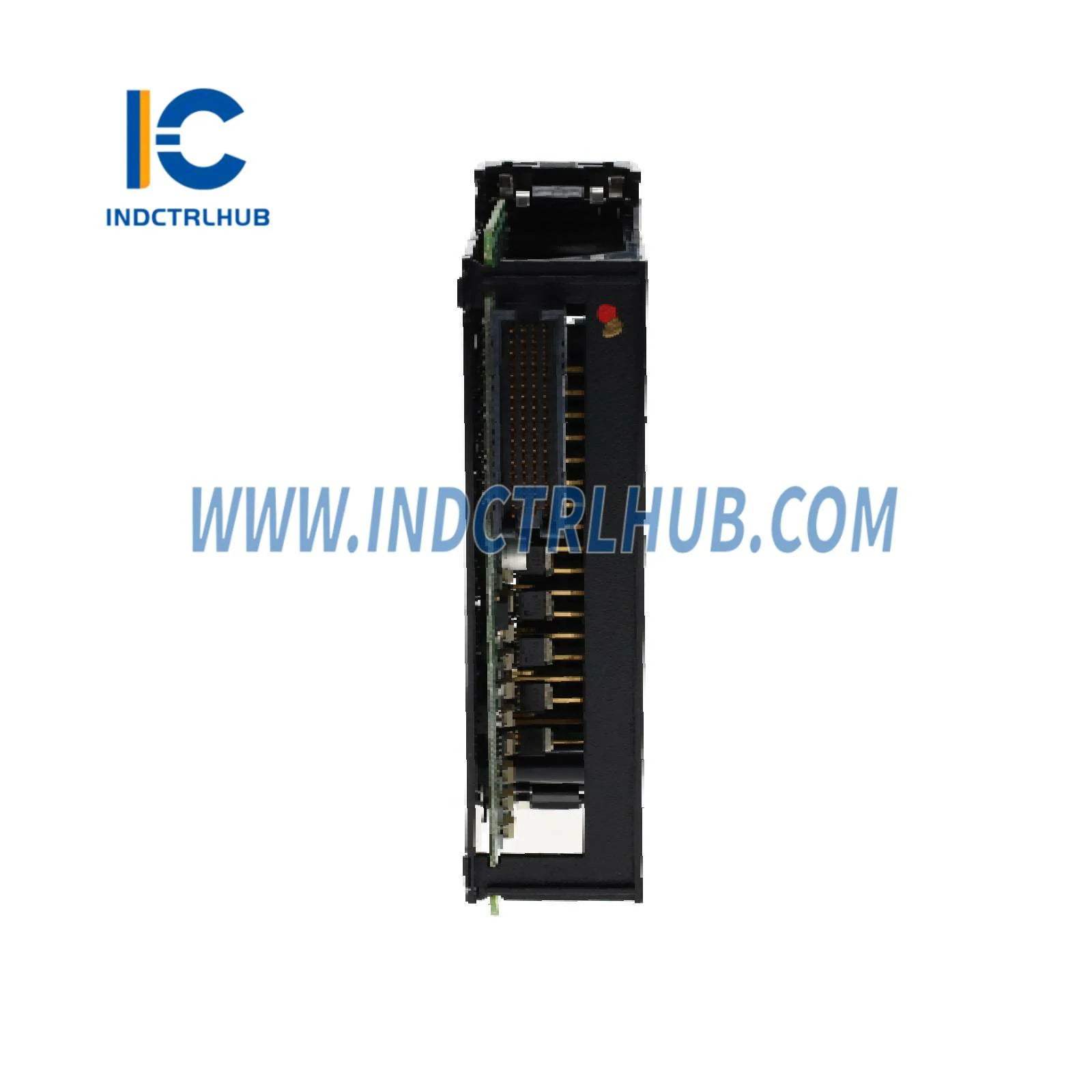

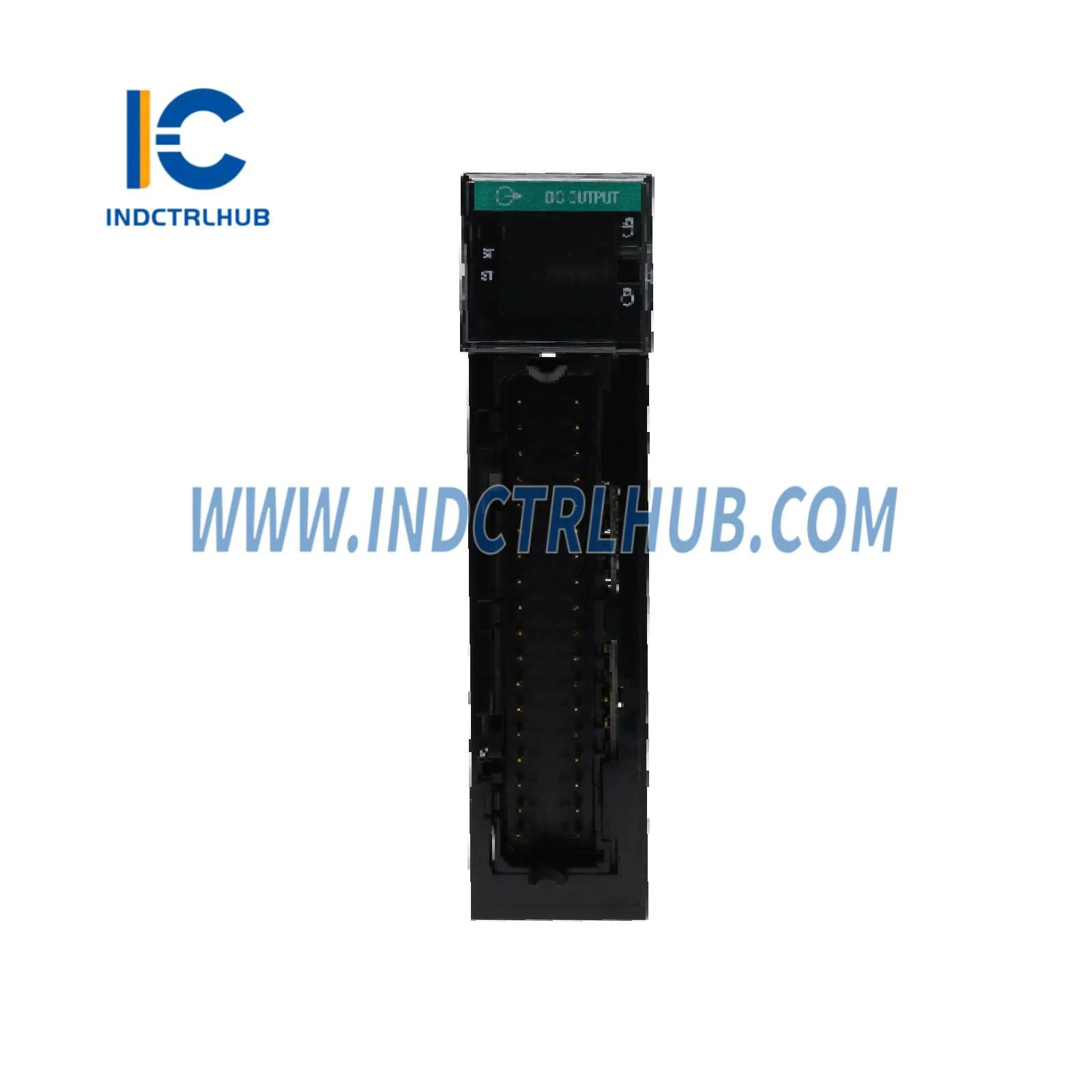

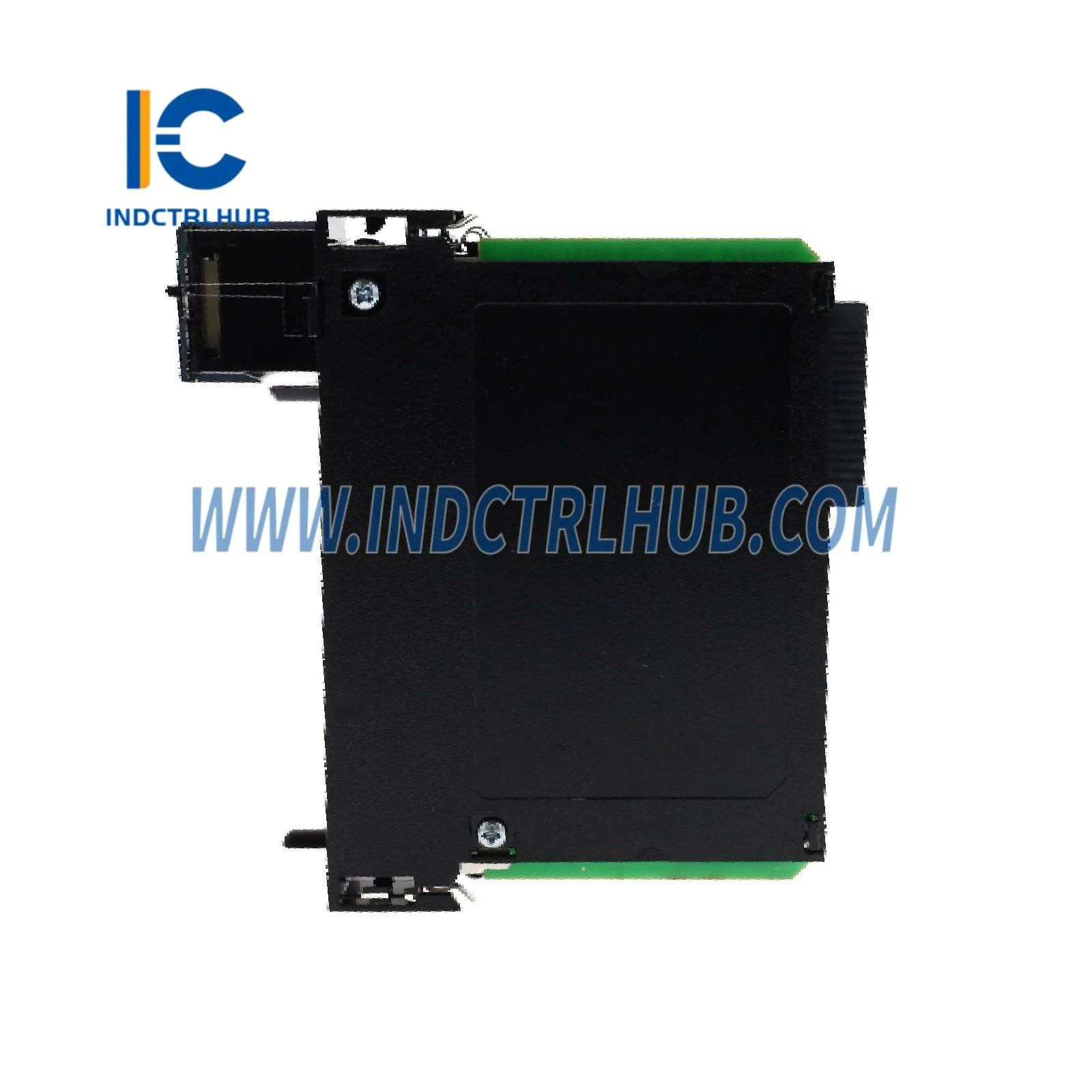

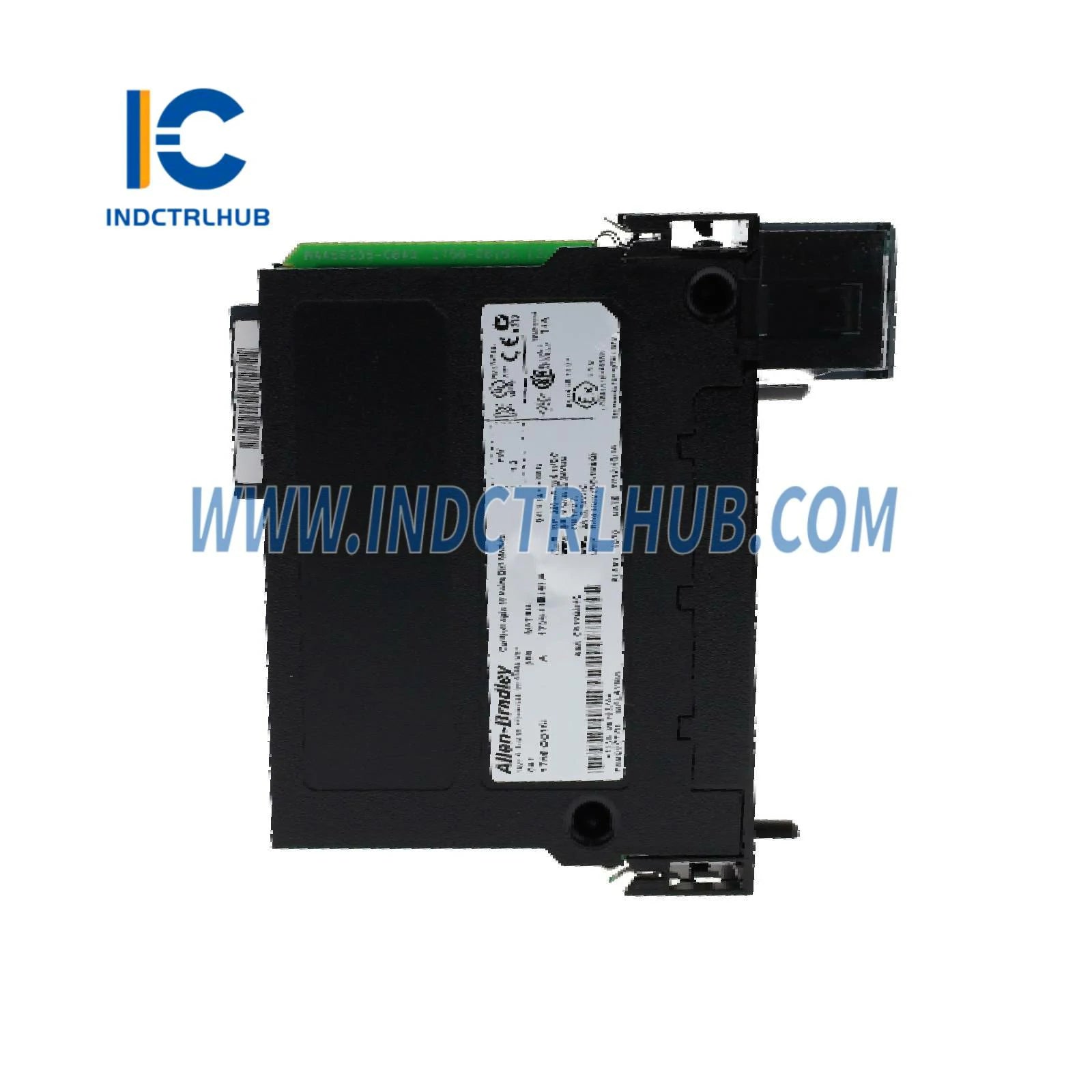

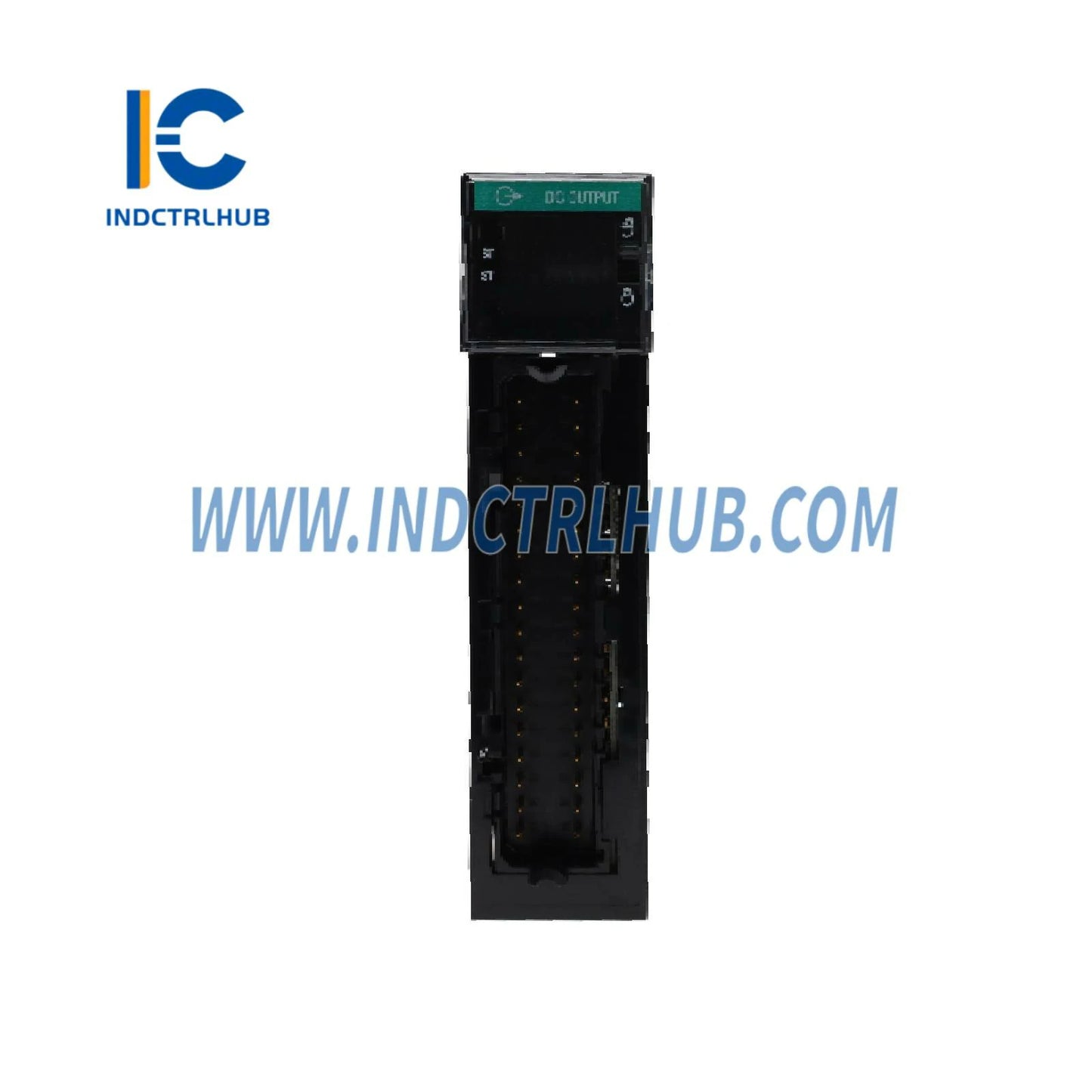

Detalji proizvoda: Allen-Bradley 1756-OB16I DC digitalni I/O modul
| Proizvođač | Broj modela/dijela | Opis |
|---|---|---|
| Allen-Bradley | 1756-OB16I | DC Digital I/O Modul |
Tehničke specifikacije
| Atribut | 1756-OB16I / 1756-OB16IK |
|---|---|
| Broj izlaza | 16 pojedinačno izoliranih |
| Pilot Duty | 2 A (DC-13SQ) |
| Kategorija napona | 12/24V DC potrošač/izvor |
| Radni napon | 10…30V DC (UL certificirano za 24V DC nominalno) |
| Vrijeme kašnjenja izlaza | Isključeno u uključeno: najviše 1 ms / uključeno u isključeno: najviše 2 ms |
| Struja pri 5.1V | 350 mA |
| Povlačenje struje @ 24V | 2,5 mA |
| Ukupna snaga stražnje ploče | 1,8 W |
| Maksimalna disipacija snage | 3,6 W @ 60°C (140°F) |
| Toplinska disipacija | 12,28 BTU/h |
| Struja curenja u isključenom stanju (maks.) | 0,5 mA po točki |
| Pad napona u uključenom stanju (maks.) | 1,2V DC @ 2 A |
| Maksimalna struja po točki | 2 A @ 30°C (86°F) / 1 A @ 60°C (140°F) (linearno smanjenje) |
| Maksimalna struja po modulu | 8 A @ 30°C (86°F) / 4 A @ 60°C (140°F) (linearno smanjenje) |
| Pulsna struja po točki | 4 A tijekom 10 ms po točki, ponovljivo svakih 2 s |
| Struja opterećenja (min) | 1 mA po točki |
| Planirani izlazi | Sinkronizacija unutar maksimalno 16,7 µs (Koordinirano vrijeme sustava) |
| Stanja načina kvara po točki | Zadrži zadnje stanje, Uključeno ili Isključeno (zadano Isključeno) |
| Stanja programskog načina po točki | Zadrži zadnje stanje, Uključeno ili Isključeno (zadano Isključeno) |
| Izolacijski napon | 250V kontinuirano (osnovna izolacija, izlazi prema stražnjoj ploči), 125V kontinuirano (izlaz prema izlazu) |
| Ključanje modula | Elektronički, softverski konfigurabilno |
| Osigurači | Nije zaštićeno (preporučeno osiguranje IFM za zaštitu izlaza) |
| Odvojiva priključna stezaljka (RTB) | 1756-TBCH / 1756-TBS6H |
| RTB ključanje | Mehanički definirano od strane korisnika |
| Širina utora | 1 |
| Kategorija žice | Kategorija 1 (Smjernice za industrijsku automatizaciju o ožičenju i uzemljenju) |
| Vrsta kućišta | Nema (otvoreni stil) |
| Temperaturni kod | T4 |
Okolišne specifikacije
| Atribut | 1756-OB16I / 1756-OB16IK |
|---|---|
| Radna temperatura | 0…60°C (32…140°F) |
| Temperatura izvan rada | -40…85°C (-40…185°F) |
| Relativna vlažnost | 5…95% bez kondenzacije |
| Vibracije | 2 g @ 10…500 Hz (IEC 60068-2-6) |
| Udarna sila (operativno) | 30 g (IEC 60068-2-27) |
| Udarna sila (neoperativno) | 50 g (IEC 60068-2-27) |
| Standard emisije | IEC 61000-6-4 |
| Otpornost na elektrostatički pražnjenje (ESD) | IEC 61000-4-2 (6 kV kontakt, 8 kV zrak) |
| Imunost na zračenje RF | IEC 61000-4-3 (10V/m s 1 kHz sinusnim valom 80% AM od 80…2000 MHz) |
| EFT/B imunost | IEC 61000-4-4 (±4 kV pri 5 kHz na signalnim priključcima) |
| Imunost na prenaponske tranzijente | IEC 61000-4-5 (±1 kV linija-linija, ±2 kV linija-zemlja na signalnim priključcima) |
| Imunost na provođeni RF | IEC 61000-4-6 (10V rms s 1 kHz sinusnim valom 80% AM od 150 kHz…80 MHz) |
