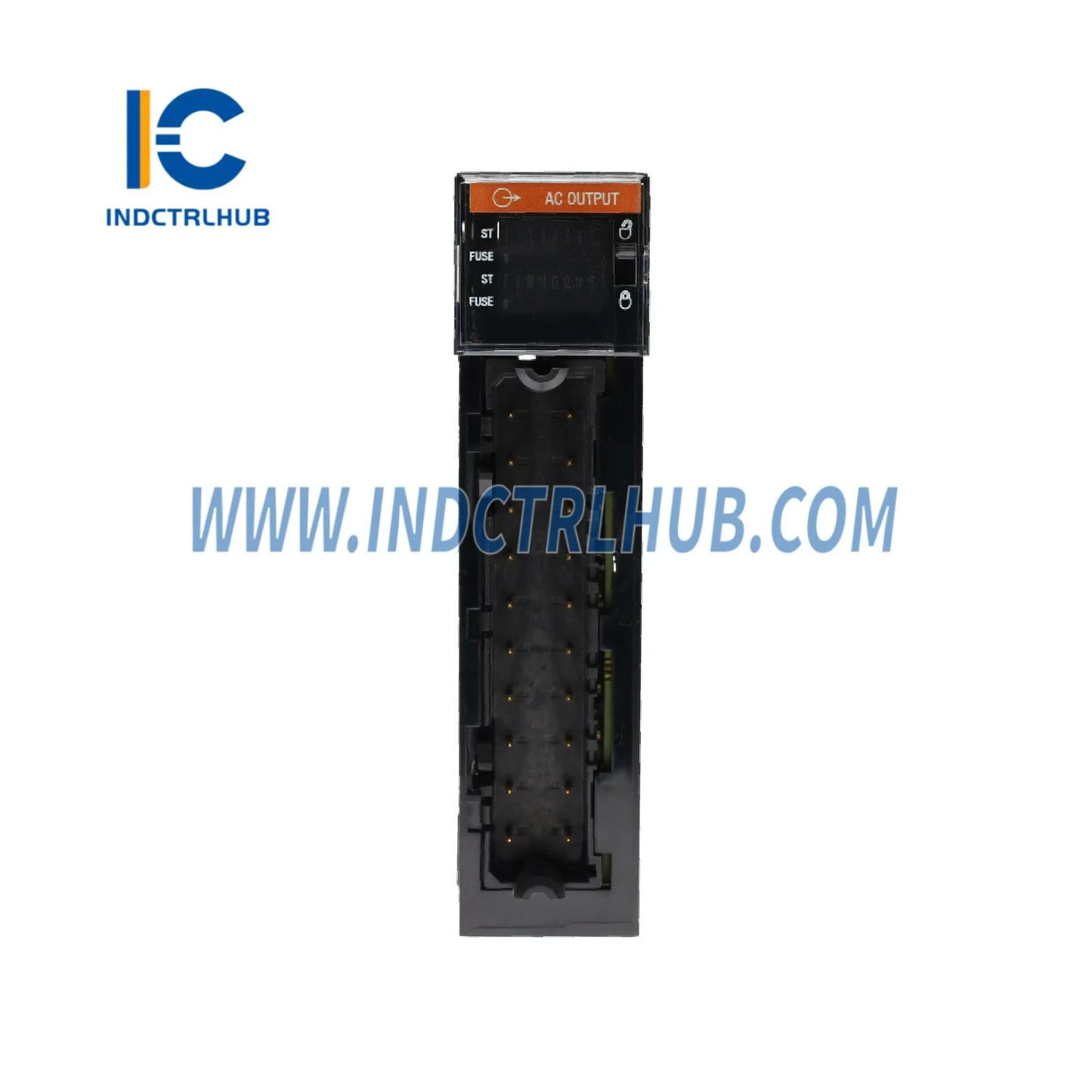

ALLEN BRADLEY 1756-OA16 ControlLogix AC Digitalni izlazni modul
ALLEN BRADLEY 1756-OA16 ControlLogix AC Digitalni izlazni modul
Manufacturer: ALLEN BRADLEY
Product No.: 1756-OA16
Condition:Br. dostupnih komada: 1000
Product Type: ControlLogix AC digitalni izlazni modul
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Pregled proizvoda
| Parametar | Detalji |
|---|---|
| Broj dijela | 1756-OA16 |
| Naziv proizvoda | ControlLogix AC modul digitalnog izlaza |
| Primjena | Upravljanje uređajima na izmjeničnu struju u industrijskoj automatizaciji |
| Kompatibilnost | Kompatibilan s ControlLogix kućištima |
| Funkcija | Omogućuje 16 AC digitalnih izlaza za upravljanje uređajima na terenu |
Funkcionalne specifikacije
| Parametar | Detalji |
|---|---|
| Izlazni kanali | 16 digitalnih izlaza |
| Raspon izlaznog napona | 74_265 V AC |
| Nominalni izlazni napon | 120/240 V AC |
| Izlazna struja | 0,5 A po kanalu, ukupno 8 A po modulu @ 60°C |
| Pad napona u uključenom stanju | maksimalno 1,5 V |
| Struja curenja u isključenom stanju | maksimalno 1 mA po točki |
| Vrijeme kašnjenja signala | 9 ms (isključeno na uključeno), 9 ms (uključeno na isključeno) |
| Impulsna struja | 5 A tijekom 50 ms, neponavljajuće |
| Rasipanje snage | maksimalno 6,5 W |
| Opterećenje strujnog ležišta | 250 mA @ 5,1 V DC, 2 mA @ 24 V DC |
| Izolacija | 250 V AC (između izlaza i strujnog ležišta), 1350 V AC (test osnovne izolacije) |
| Terminalne veze | 36-pinski odvojivi terminalni blok (RTB) |
| Veličina žice | 0,2_2,5 mm² (22_14 AWG) |
| Radna temperatura | 0°C do 60°C (32°F do 140°F) |
| Temperatura skladištenja | -40°C do 85°C (-40°F do 185°F) |
| Vlažnost | 5% do 95% (bez kondenzacije) |
| Otpornost na vibracije | 2 G @ 10_500 Hz |
| Otpornost na udarce | 30 G (u radu), 50 G (izvan rada) |
| Dimenzije | 145 mm x 35 mm x 140 mm (5,71 in x 1,38 in x 5,51 in) |
| Težina | 0,35 kg (0,77 lb) |
| Usklađenost sa standardima | CE, UL, CSA (Klasa I, Div 2, Grupe A, B, C, D), FM |
Product Description
Pregled proizvoda
| Parametar | Detalji |
|---|---|
| Broj dijela | 1756-OA16 |
| Naziv proizvoda | ControlLogix AC modul digitalnog izlaza |
| Primjena | Upravljanje uređajima na izmjeničnu struju u industrijskoj automatizaciji |
| Kompatibilnost | Kompatibilan s ControlLogix kućištima |
| Funkcija | Omogućuje 16 AC digitalnih izlaza za upravljanje uređajima na terenu |
Funkcionalne specifikacije
| Parametar | Detalji |
|---|---|
| Izlazni kanali | 16 digitalnih izlaza |
| Raspon izlaznog napona | 74_265 V AC |
| Nominalni izlazni napon | 120/240 V AC |
| Izlazna struja | 0,5 A po kanalu, ukupno 8 A po modulu @ 60°C |
| Pad napona u uključenom stanju | maksimalno 1,5 V |
| Struja curenja u isključenom stanju | maksimalno 1 mA po točki |
| Vrijeme kašnjenja signala | 9 ms (isključeno na uključeno), 9 ms (uključeno na isključeno) |
| Impulsna struja | 5 A tijekom 50 ms, neponavljajuće |
| Rasipanje snage | maksimalno 6,5 W |
| Opterećenje strujnog ležišta | 250 mA @ 5,1 V DC, 2 mA @ 24 V DC |
| Izolacija | 250 V AC (između izlaza i strujnog ležišta), 1350 V AC (test osnovne izolacije) |
| Terminalne veze | 36-pinski odvojivi terminalni blok (RTB) |
| Veličina žice | 0,2_2,5 mm² (22_14 AWG) |
| Radna temperatura | 0°C do 60°C (32°F do 140°F) |
| Temperatura skladištenja | -40°C do 85°C (-40°F do 185°F) |
| Vlažnost | 5% do 95% (bez kondenzacije) |
| Otpornost na vibracije | 2 G @ 10_500 Hz |
| Otpornost na udarce | 30 G (u radu), 50 G (izvan rada) |
| Dimenzije | 145 mm x 35 mm x 140 mm (5,71 in x 1,38 in x 5,51 in) |
| Težina | 0,35 kg (0,77 lb) |
| Usklađenost sa standardima | CE, UL, CSA (Klasa I, Div 2, Grupe A, B, C, D), FM |
