Product Description
Detalji proizvoda
Proizvođač: Allen-Bradley
Model/Broj dijela: 1734-IE2C

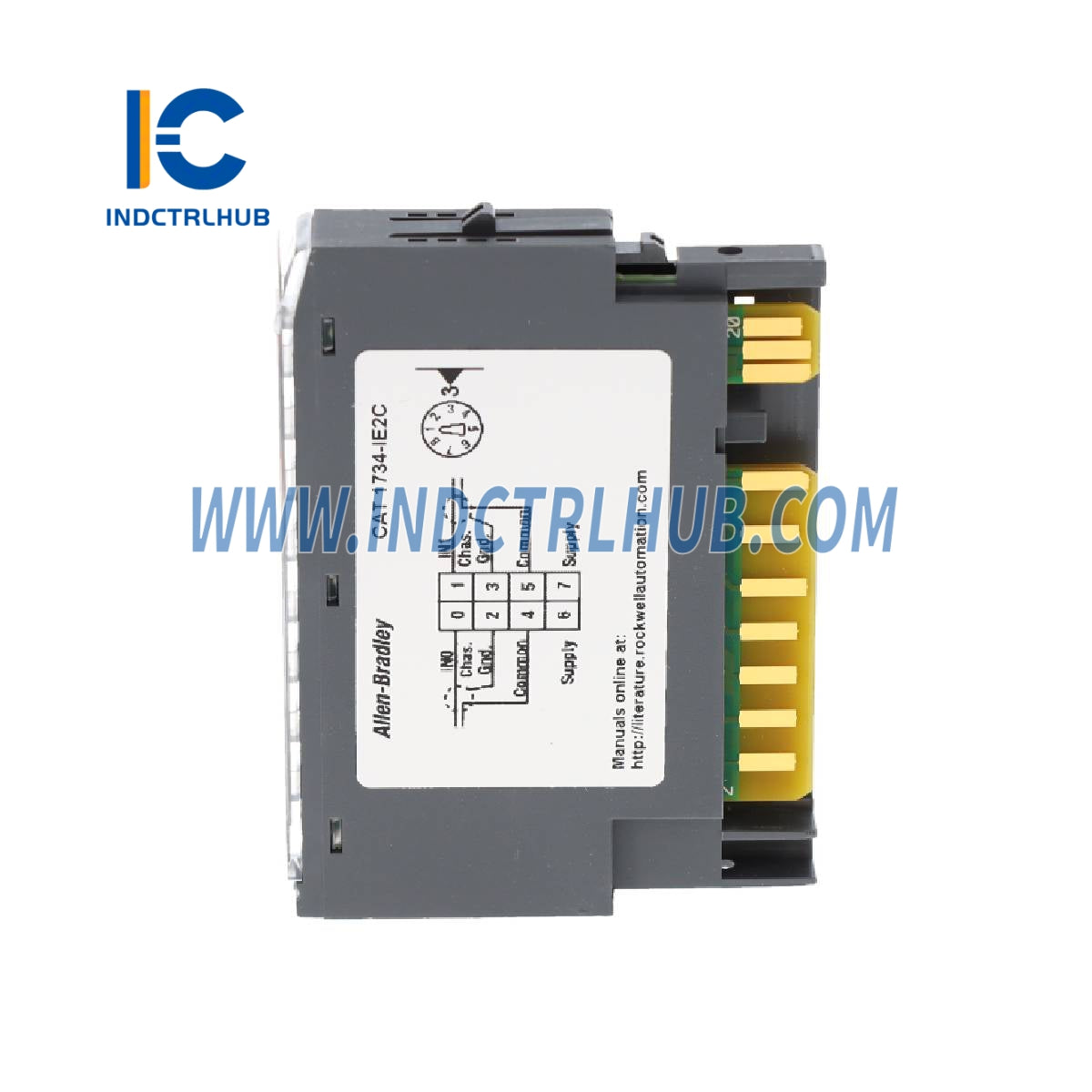

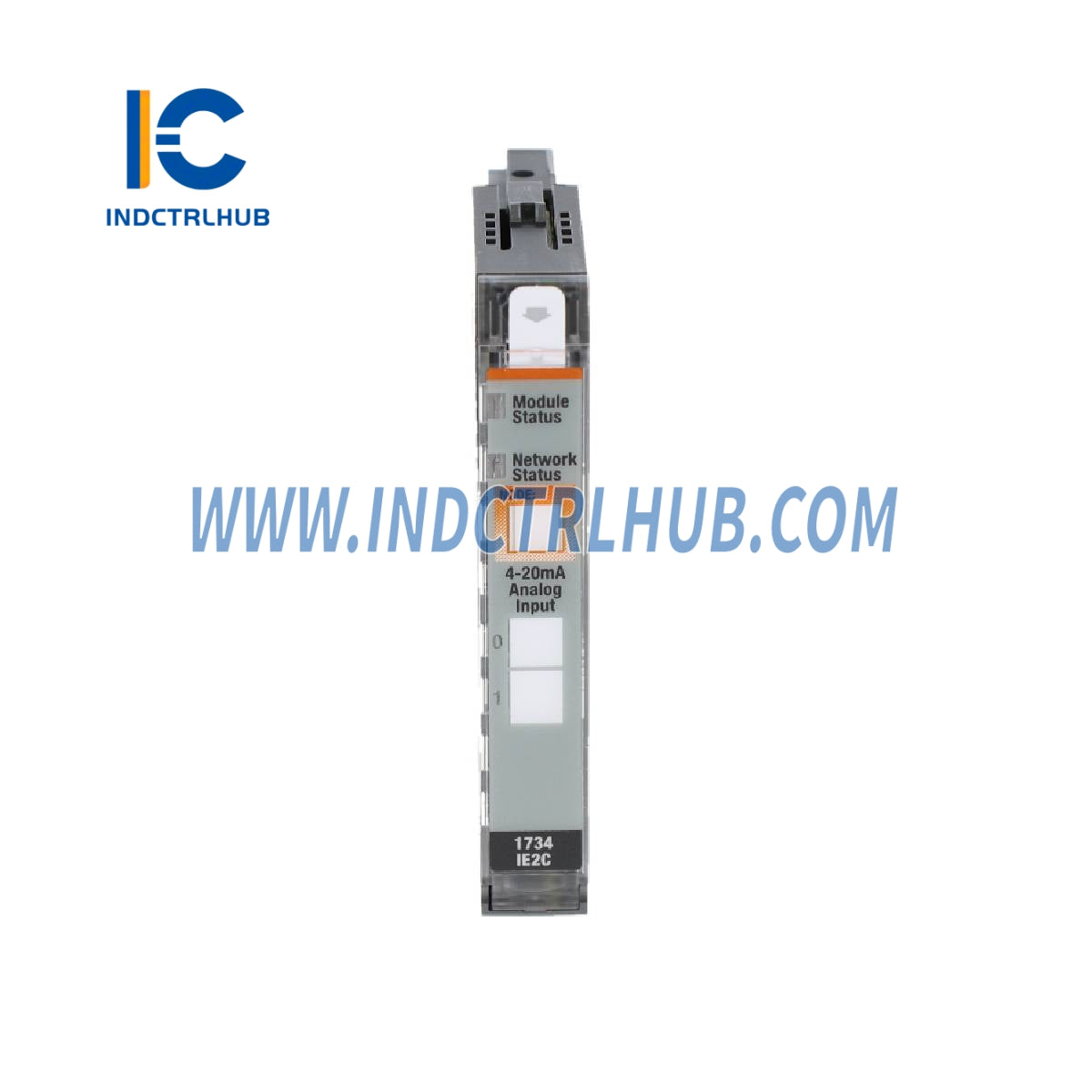

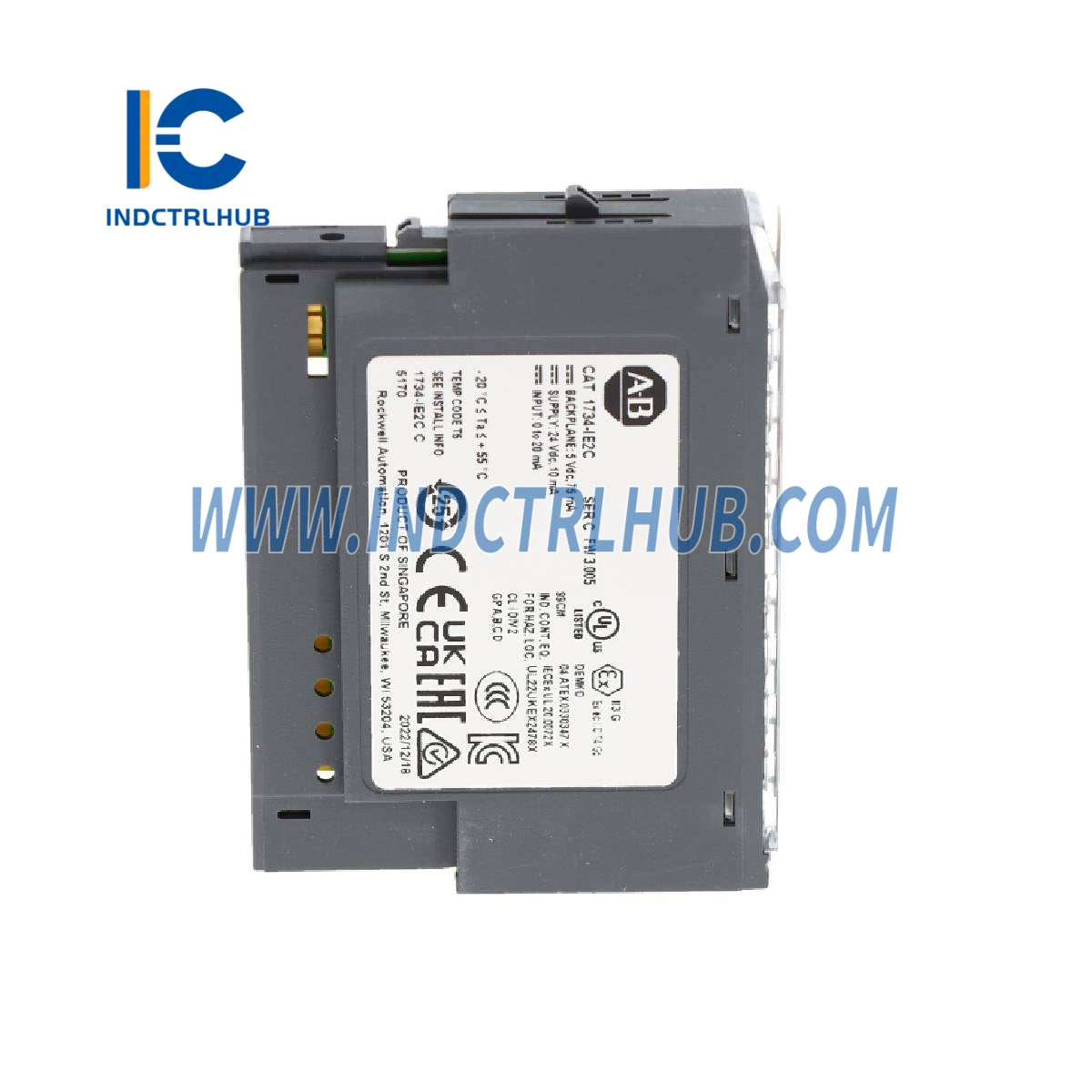

Opis: POINT I/O 2-Point Analog Input Module
Specifikacije ulaza
|
Atribut |
1734-IE2C (ulaz struje) |
|---|---|
|
Broj ulaza |
2 jednopolna, neizolirana (struja) |
|
Rezolucija |
16 bita (0…21 mA) / 0,32 µA/korak |
|
Ulazni raspon |
4…20 mA, 0…20 mA |
|
Točnost (25°C) |
0,1 % pune skale |
|
Pomak točnosti (temp.) |
30 ppm/°C |
|
Ulazna impedancija |
60 Ω |
|
Ulazni otpor |
60 Ω |
|
Stopa ažuriranja ulaza |
120 ms (50 Hz), 100 ms (60 Hz), 24 ms (250 Hz), 12 ms (500 Hz) |
|
Ulazni odziv na stepenicu |
80 ms (50 Hz), 70 ms (60 Hz), 16 ms (250 Hz), 8 ms (500 Hz) |
|
Vrsta pretvorbe |
Delta Sigma |
|
Omjer odbacivanja zajedničkog moda |
120 dB |
|
Omjer odbacivanja normalnog načina rada |
-60 dB |
|
Maksimalno preopterećenje |
Zaštićeno od kvara do 28.8V DC |
|
Kalibracija |
Fabrčki kalibrirano |
Opće specifikacije
|
Atribut |
Specifikacija |
|---|---|
|
Terminalna baza |
1734-TB, 1734-TBS, 1734-TOP ili 1734-TOPS |
|
Moment zatezanja vijaka na terminalnoj bazi |
0.6 N•m (7 lb•in) |
|
Pokazivači (logička strana) |
1 zeleno/crveno – status modula, 1 zeleno/crveno – status mreže, 2 zeleno/crveno – status ulaza |
|
Pozicija ključa |
3 |
|
POINTBus™ struja (maks.) |
75 mA pri 5V DC |
|
Potrošnja energije (maks.) |
0.6 W @ 28.8V DC |
|
Toplinska disipacija (maks.) |
2.0 BTU/h @ 28.8V DC |
|
Izolacijski napon |
50V kontinuirano (nema izolacije između kanala), testirano na 2550V DC tijekom 60 s |
Vanjsko DC napajanje
|
Atribut |
1734-IE2C |
|---|---|
|
Napon napajanja (nominalni) |
24V DC |
|
Raspon napona |
10…28.8V DC |
|
Struja napajanja |
10 mA @ 24V DC |
Fizičke specifikacije
|
Atribut |
Specifikacija |
|---|---|
|
Dimenzije (VxŠxD) |
56 x 12 x 75.5 mm (2.21 x 0.47 x 2.97 in.) |
|
Težina (približno) |
33 g (1.16 oz.) |
