Product Description
Detalji proizvoda

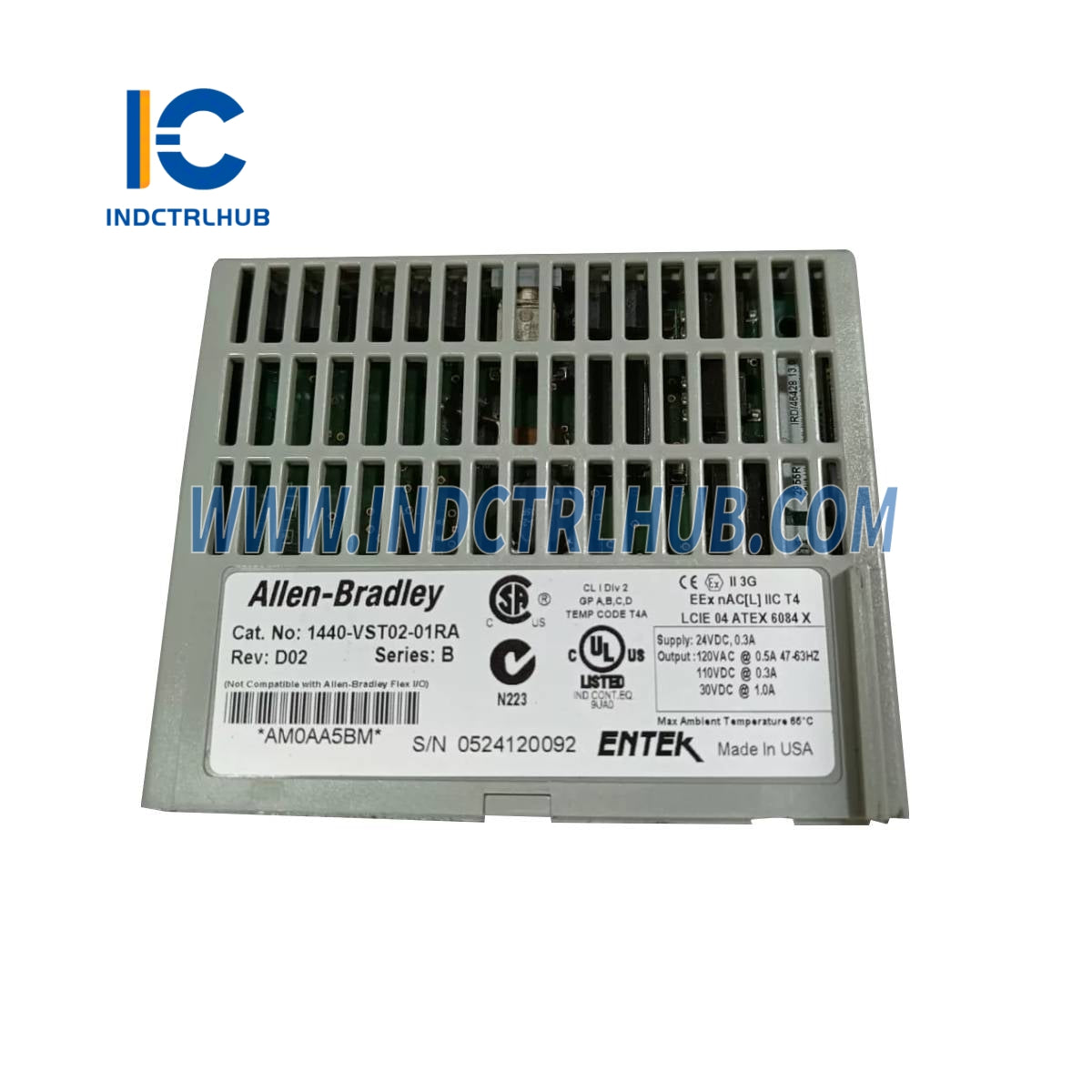

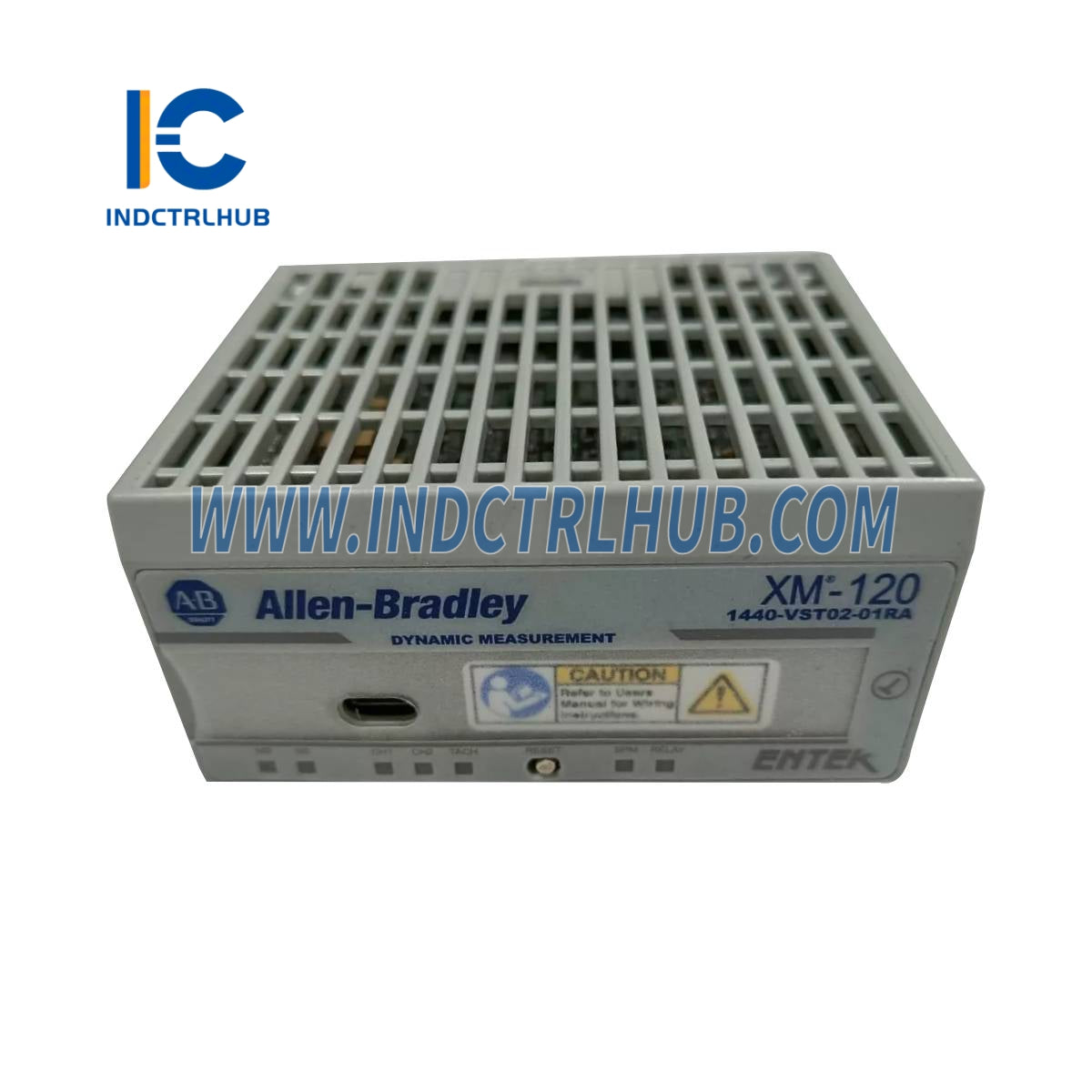

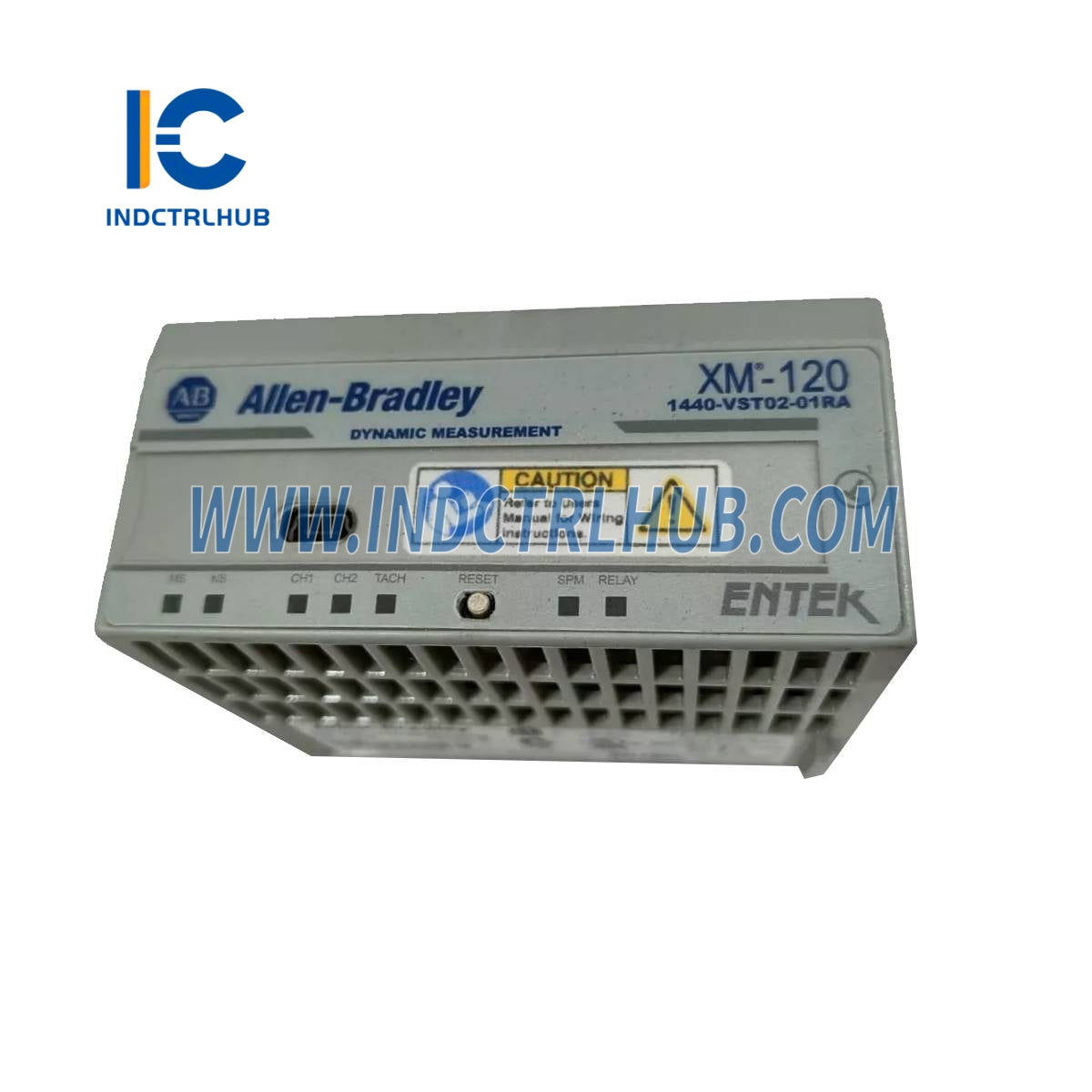

Proizvođač: Allen-Bradley
Model/Broj dijela: 1440-VST02-01RA
Opis: XM-120 modul ekscentričnosti
Tehničke specifikacije
Ulazi
|
Parametar |
Specifikacija |
|---|---|
|
Kanali |
2 |
|
Podržani signali |
Signali indukcijskog pretvarača |
|
Napajanje pretvornika |
Konstantni napon (+24V DC) |
|
Napajanje tahometra |
Može biti napajano konstantnim naponom ili konfigurirano kao ulaz napona |
|
Raspon napona |
Izborno u softveru kao 0 do ±20V (min) 40V maks. vrh do vrha |
|
Osjetljivost |
Korisnički konfigurabilno putem softvera |
|
Ulazna impedancija |
Veće od 100 kΩ |
Izlazi
|
Parametar |
Specifikacija |
|---|---|
|
4…20mA izlazi |
Dva izolirana izlaza (po jedan za kanal ekscentričnosti), maksimalno opterećenje 300Ω |
|
Pojačani izlazi |
1 aktivno pojačalo po kanalu za ulaz vibracija Otpornik za pojačalo tahometra |
Zahtjevi za napajanjem
|
Parametar |
Specifikacija |
|---|---|
|
Napajanje modula |
+21.6 do +26.4V DC |
|
Trenutna potrošnja |
Maksimalno: 300 mA Tipično: 175 mA |
|
Proizvodnja topline |
Maksimalno: 7 Wata (24 BTU/sat) Tipično: 4 Wata (14 BTU/sat) |
|
Napajanje pretvornika |
Izolirani 24V DC (korisnički konfigurabilno ožičenjem) |
Specifikacije okoliša
|
Parametar |
Specifikacija |
|---|---|
|
Radna temperatura |
-20 do +65°C (-4 do +149°F) |
|
Temperatura skladištenja |
-40 do +85°C (-40 do +185°F) |
|
Relativna vlažnost |
95% bez kondenzacije |
|
Konformni premaz |
Sve tiskane ploče premazane su zaštitnim slojem u skladu s IPC-A-610C |
Fizičke specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Dimenzije (V x Š x D) |
97 x 94 x 94 mm (3.8 x 3.7 x 3.7 in.) |
|
Moment zatezanja vijka na terminalu |
7 lb-in (0.6 Nm) |
