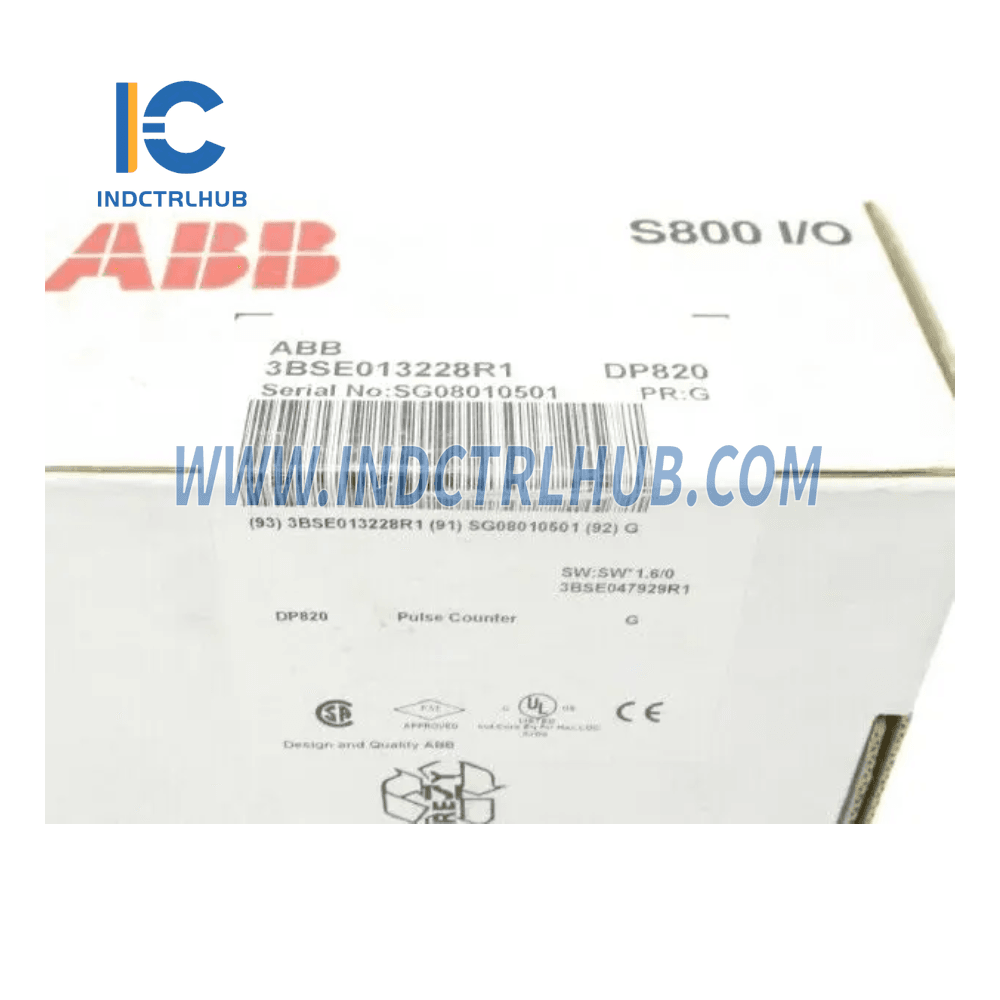

ABB DP820 modul za brojanje impulsa | S800 ulaz/izlaz 2-kanala 1,5 MHz

🔢 ABB DP820 Dvosmjerni brojač impulsa i modul za mjerenje frekvencije

ABB DP820 (3BSE013228R1) je precizni brojač impulsa i modul za mjerenje frekvencije za S800 I/O sustav, s 2 neovisna dvosmjerna kanala sposobna za obradu signala do 1,5 MHz. Ovaj svestrani modul prihvaća više vrsta ulaza (RS-422, struja, 5V, 12V, 24V) za mjerenje protoka, povratne informacije enkodera i aplikacije brojanja proizvodnje u procesnoj automatizaciji, proizvodnji i komunalnim uslugama gdje su točna ukupna brojanja impulsa i mjerenje frekvencije ključni za upravljanje procesom i praćenje proizvodnje.

📊 Specifikacije modula

🏭 Industrijske primjene mjerenja

Mjerenje protoka i ukupno brojanje: Procesira izlaze impulsa s turbinskih mjerača protoka, mjerača pozitivnog istiskivanja i ultrazvučnih mjerača protoka u distribuciji vode, doziranja kemikalija i aplikacijama prijenosa vlasništva gdje ukupno brojanje od 10.000 do 1.000.000 impulsa po transakciji pruža točnost ±0,1% za naplatu, kontrolu serija i usklađenost s propisima.

Povratne informacije položaja i brzine enkodera: Povezuje se s inkrementalnim enkoderima na transportnim sustavima, opremi za rukovanje mrežom i dizalicama za rukovanje materijalom mjereći linearni/rotacijski položaj i brzinu do 1,5 MHz (90.000 RPM s enkoderom od 1000 PPR), omogućujući preciznu kontrolu pozicioniranja i regulaciju brzine u strojevima za pakiranje, tiskanje i tekstil.

Brojanje i praćenje proizvodnje: Broji jedinice s senzora blizine, fotoelektričnih očiju i graničnih sklopki na linijama za punjenje boca, strojevima za montažu i opremi za pakiranje koja obrađuje 100-10.000 jedinica u minuti, pokrećući promjene serija, uzorkovanje kvalitete i izračune OEE za analitiku proizvodnje.

Mjerenje energije i komunalnih usluga: Ukupno broji impulse s električnih kWh brojila, plinskih brojila i brojila pare u sustavima upravljanja zgradama, industrijskom podmjerenju i aplikacijama praćenja energije gdje akumulacija impulsa tijekom dana/mjeseci pruža podatke o potrošnji za raspodjelu troškova i upravljanje energijom prema ISO 50001.

⚙️ Tehničke mogućnosti

Visoke frekvencije performansi: Maksimalna ulazna frekvencija od 1,5 MHz hvata brze nizove impulsa s enkodera visoke rezolucije (10.000 PPR) i turbinskih mjerača visokog protoka bez gubitka brojanja, osiguravajući točnost mjerenja u aplikacijama gdje brzine impulsa prelaze 100 kHz tijekom vršnih protoka ili maksimalnih brzina.

Dvosmjerno brojanje: Funkcija brojača gore/dolje prati kretanje naprijed/nazad na reverzibilnim transporterima, dvosmjernim mjeračima protoka i kvadraturnim enkoderima, pružajući neto ukupno brojanje i indikaciju smjera što je ključno za izračune materijalne bilance i upravljanje zalihama u serijskim procesima.

Fleksibilnost višestrukih ulaznih napona: Prihvaća diferencijalne signale RS-422, strujne petlje i naponske razine (5V, 12V, 24V) bez vanjskog uvjetovanja signala, smanjujući troškove instalacije za 200-500 USD po kanalu i pojednostavljujući integraciju s različitim vrstama senzora od više proizvođača.

S800 I/O ekosustav: Dizajn s mogućnošću zamjene u radu i automatskom konfiguracijom putem 800xA Control Builder omogućuje online zamjenu bez gašenja sustava, smanjujući MTTR s 4 sata na 15 minuta i održavajući kontinuitet procesa u 24/7 operacijama gdje troškovi zastoja prelaze 50.000 USD po satu.

📦 Paket modula

• 1× ABB DP820 modul brojača impulsa (3BSE013228R1)
• Upute za instalaciju i dijagrami ožičenja
• Predlošci konfiguracije za 800xA
• Certifikat tvorničkog ispitivanja

Originalni ABB proizvod s globalnom servisnom podrškom. Neophodan za procesne inženjere, tehničare za instrumentaciju i stručnjake za automatizaciju koji upravljaju S800 I/O sustavima u upravljanju procesima, proizvodnji i komunalnim uslugama. Kompatibilan s 800xA DCS, AC800M kontrolerima i svim S800 I/O završnim jedinicama (TU810/812/814/830/833).
