ABB DI890 3BSC690073R1 Rješenje za zamjenu i nadogradnju za S800 I/O

ABB DI890 3BSC690073R1 rješenje za zamjenu i nadogradnju za S800 I/O – glatka migracija, bez zastoja

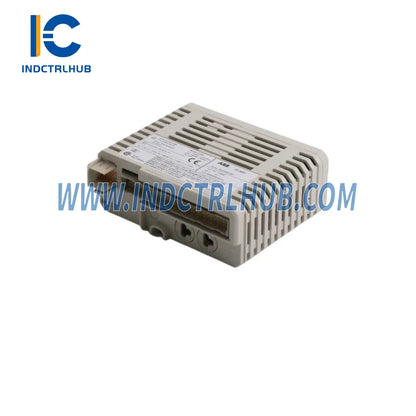

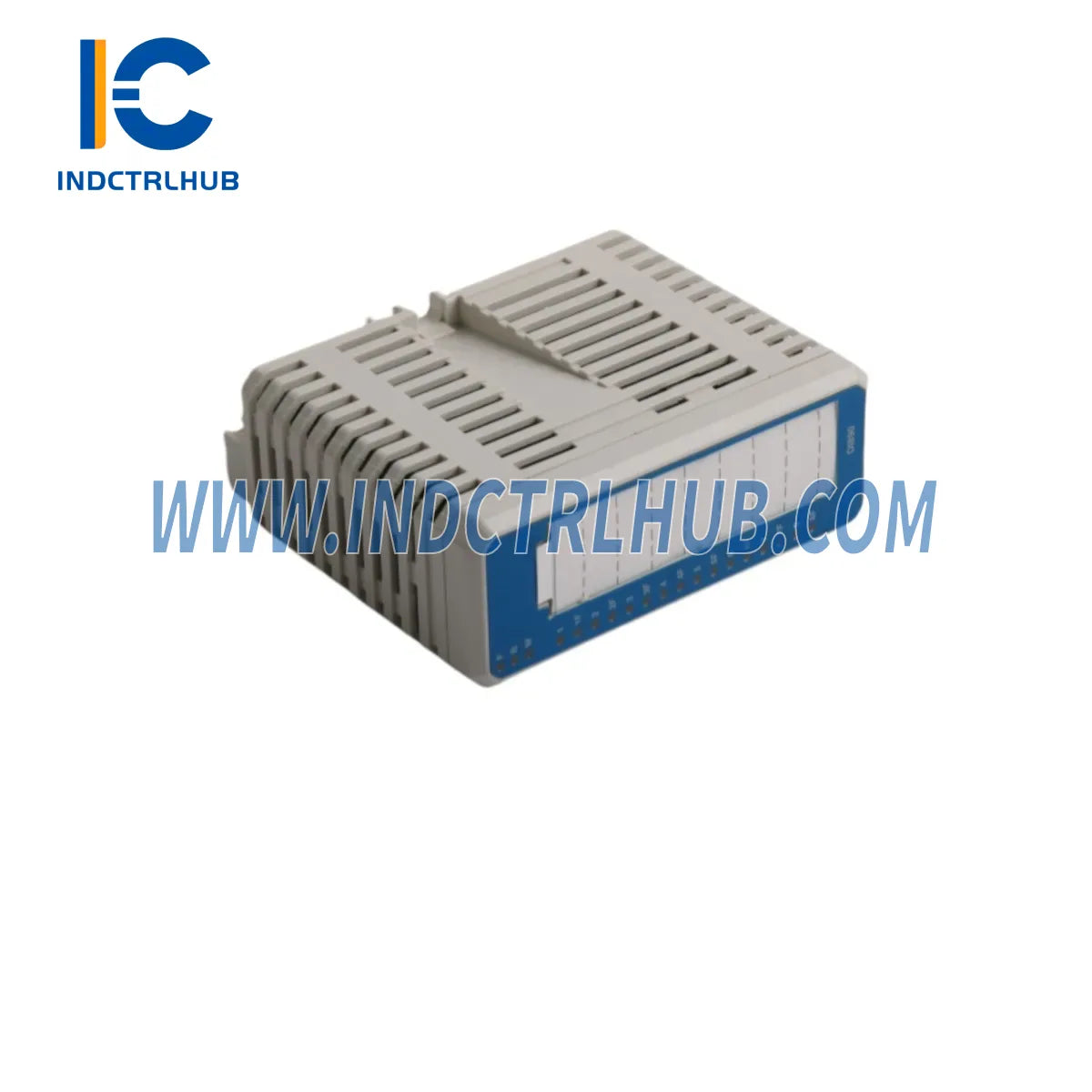

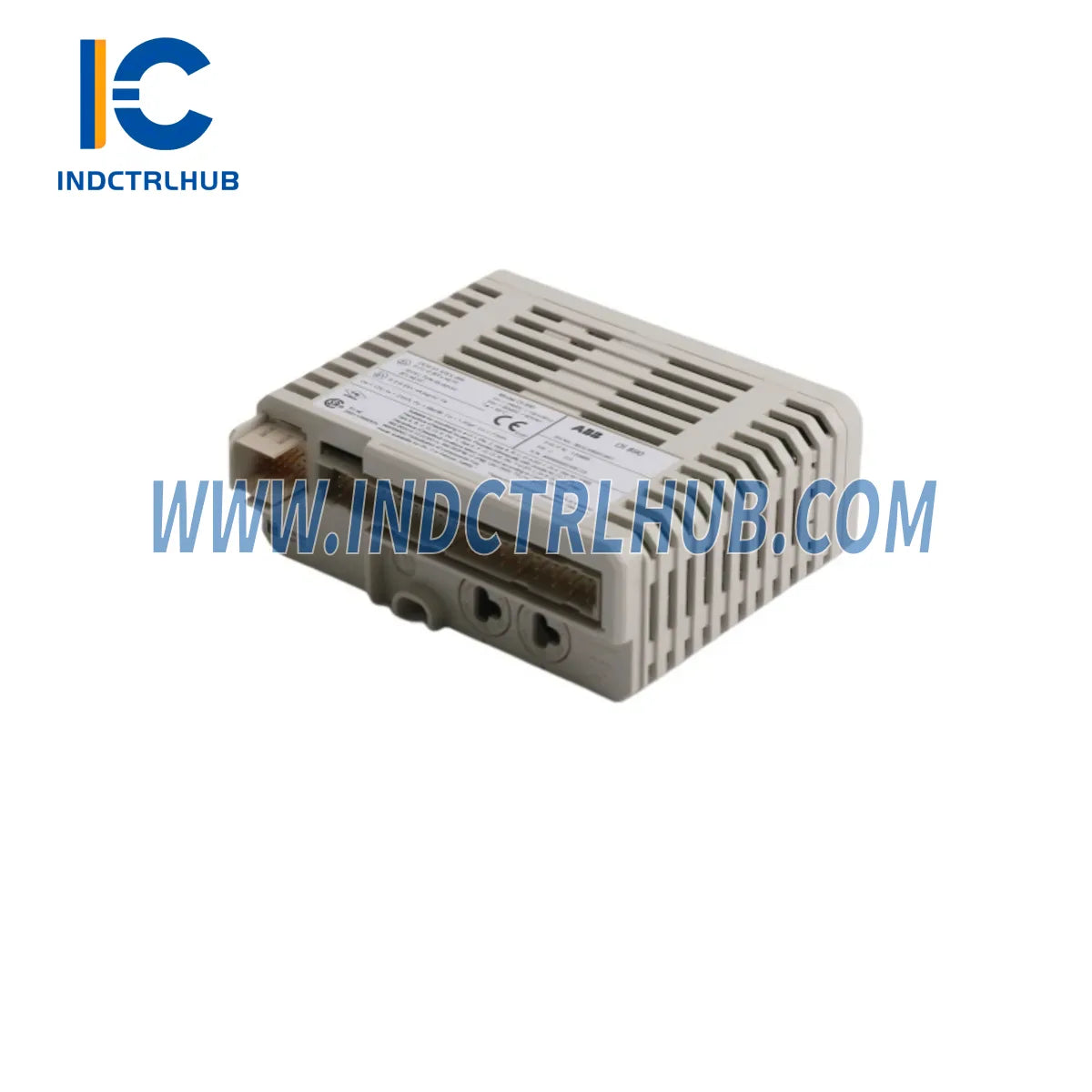

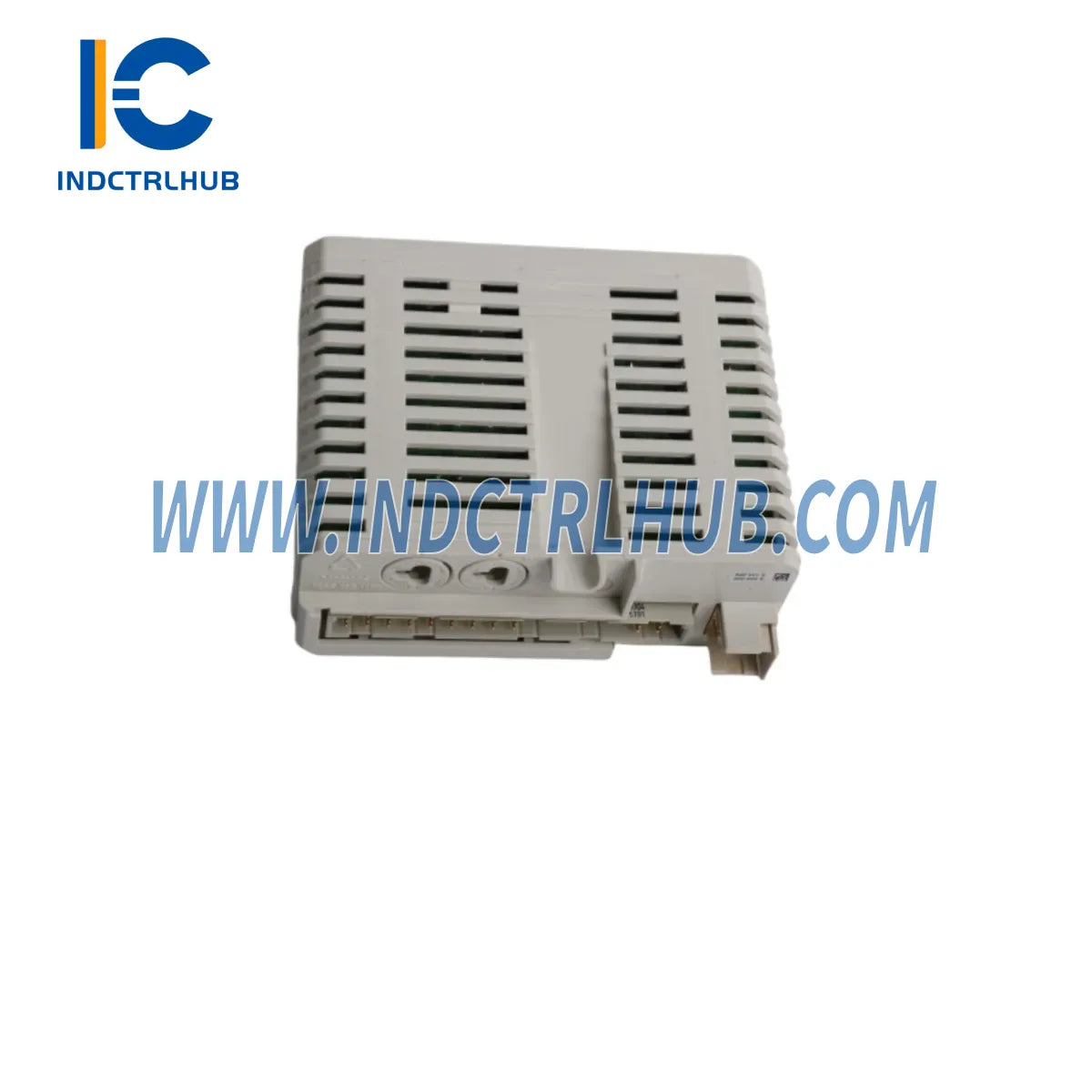

ABB DI890 (broj dijela 3BSC690073R1) je NAMUR-kompatibilni modul digitalnog ulaza dizajniran za ABB S800 I/O sustav, široko korišten u procesnoj automatizaciji, kemijskim postrojenjima i naftnim i plinskim objektima. Kako naslijeđene DCS arhitekture stare, objekti su pod sve većim pritiskom da moderniziraju bez prekida proizvodnje. Ovaj modul služi kao certificirana zamjena koja se može izravno ugraditi, omogućujući inženjerskim timovima da provedu fazne nadogradnje s potpunom unatrag kompatibilnošću – eliminirajući skupe ponovne ožičenja i produžene zastoje.

Bilo da migrirate s kraja životnog vijeka ABB Advant OCS, Freelance ili ranih AC800M konfiguracija, DI890 3BSC690073R1 izravno se integrira u vašu postojeću S800 I/O leđnu ploču, čuvajući vašu investiciju u poljsko ožičenje dok pruža moderne dijagnostičke mogućnosti i NAMUR NE 43 uvjete signala.

Tablica usporedbe kompatibilnosti

Besprijekorna rješenja za nadogradnju – Ekosustav komponenti spreman za migraciju

Uspješna migracija DCS-a zahtijeva više od zamjene jednog modula. Prilikom zamjene vaše naslijeđene digitalne ulazne opreme s ABB DI890 3BSC690073R1, osigurajte da su sljedeće prateće komponente provjerene ili istovremeno nadograđene kako bi se održao integritet sustava:

• Proširenje digitalnog ulaza: Ako vaš proces zahtijeva standardne 24V DC ulaze uz NAMUR kanale, kombinirajte DI890 s ABB DI810 3BSE008508R1 – 16-kanalnim 24V DC modulom digitalnog ulaza za pokrivanje miješanih signalnih okruženja bez dodatnih marshalling panela.
• Uređivanje analognih signala: Procesni predajnici povezani s DI890 često dijele prostor na leđnoj ploči s analognim petljama. Provjerite da je firmware vašeg ABB AI810 3BSE008516R1 analogno ulaznog modula na potrebnoj razini revizije kako bi se osigurala dosljedna vremenska sinhronizacija skeniranja unutar S800 I/O klastera.
• Kombinirani digitalni ulazi/izlazi: Za kompaktne instalacije panela gdje je prostor ograničen, ABB DC523 1SAP240500R0001 – 24-kanalni konfigurabilni digitalni I/O modul može objediniti funkcije ulaza/izlaza, smanjujući ukupan broj modula tijekom prenamjene.
• Fieldbus komunikacija: Kada je nadogradnja DI890 dio šire migracije AC800M kontrolera, osigurajte da je vaš ABB CI830 3BSE013252R1 Profibus DP komunikacijski modul ažuriran za podršku rada na 12 Mbps, čime se sprječavaju komunikacijski uska grla koja mogu prikriti kvarove ulaza.
• Kompatibilnost sa starijim AC31: Lokacije koje tijekom fazne migracije koriste paralelne AC31 i AC800M arhitekture trebaju provjeriti da je ABB 07DI90-S GJR5250900R0202 AC31-S digitalni ulazni modul na ispravnoj hardverskoj reviziji kako bi se izbjegli sukobi adresa na zajedničkim I/O sabirnicama.
• Nadogradnja memorije kontrolera: Konfiguracije NAMUR ulaza velike gustoće generiraju veće dijagnostičke zapise podataka. Nadogradnja na ABB MB801V512 3BSE042257R1 – 512MB CompactFlash karticu za vaš AC800M kontroler osigurava dovoljno memorijskog prostora za prošireno dijagnostičko spremanje podataka nakon migracije.
• Integracija upravljanja DCS pogonom: Ako su DI890 ulazi povezani s povratnim petljama upravljanja motorom, potvrdite da je ABB SDCS-CON-2 3ADT309600R1 glavna ploča u vašem DCS 500 pogonskom sustavu kompatibilna s ažuriranim NAMUR pragovima signala kako bi se spriječili neželjeni prekidi tijekom puštanja u rad.
• Križna referenca NAMUR varijante: Za lokacije koje zahtijevaju izravnu zamjenu NAMUR za NAMUR s identičnim mapiranjem kanala, ABB DI890 Digital Input Module 3BSC690073R1 NAMUR varijanta sadrži detaljnu dokumentaciju o dodjeli priključaka za bržu provjeru ožičenja na terenu.

Često postavljana pitanja o smjernicama za nadogradnju

Q1: Može li se DI890 3BSC690073R1 instalirati u isti utor na stražnjoj ploči kao i modul koji zamjenjuje bez ponovnog ožičenja?
Da. DI890 koristi standardni S800 I/O modul i raspored pinova konektora. U većini slučajeva nadogradnje, blok za završetak polja kabela može se izravno prenijeti na novi modul bez mijenjanja polja ožičenja, pod uvjetom da je model terminalnog bloka kompatibilan sa S800 MTU (Module Termination Unit).

Q2: Koja je verzija programskog alata potrebna za konfiguraciju DI890 u Control Builder M?
Preporučuje se ABB Control Builder M verzija 5.1 ili novija za potpun pristup NAMUR dijagnostičkim parametrima. Ranije verzije možda neće prikazivati registre za konfiguraciju detekcije prekida i kratkog spoja žice. Prije preuzimanja konfiguracije provjerite je li vaša inženjerska radna stanica ažurirana.

Q3: Je li DI890 kompatibilan s instalacijama u opasnim područjima Zone 1 i Zone 2?
DI890 3BSC690073R1 certificiran je za uporabu u opasnim područjima Zone 2 kada je instaliran u standardno S800 I/O kućište. Za primjene u Zoni 1 mora se između polja uređaja i ulaznih priključaka modula postaviti certificirani Zenerov barijer ili galvanijski izolator. Za specifične zahtjeve instalacije konzultirajte ATEX/IECEx certifikacijsku dokumentaciju.

Q4: Kako provjeriti ima li zamjenski DI890 ispravnu reviziju hardvera za moju verziju firmwarea AC800M?
Revizija hardvera otisnuta je na naljepnici modula (npr. Rev. C ili Rev. D). Usporedite je s ABB S800 I/O matricom kompatibilnosti u dokumentu 3BSE008584R4001. Ako vaš AC800M koristi firmware verzije 5.x ili noviji, potrebna je revizija hardvera C ili viša za potpunu podršku dijagnostike.

Q5: Koja je maksimalna duljina kabela za NAMUR senzore spojene na DI890?
ABB specificira maksimalni otpor petlje od 1 k¦¸ za NAMUR senzorske veze. U praksi, to obično omogućuje duljine kabela od 300 do 500 metara koristeći standardni instrumentacijski kabel 0,5 mm2, ovisno o kapacitetu kabela. Za duže udaljenosti koristite NAMUR repetitor ili signalni kondicioner za održavanje integriteta signala.

P6: Može li se DI890 zamijeniti tijekom rada postrojenja?
Da. S800 I/O sustav podržava zamjenu I/O modula tijekom rada bez potrebe za ponovnim pokretanjem kontrolera, pod uvjetom da je zamjenski modul prethodno konfiguriran s istim parametrima. AC800M kontroler će automatski uspostaviti komunikaciju s novim modulom unutar jednog ciklusa skeniranja nakon umetanja.

Jamstvo

Svaki ABB DI890 3BSC690073R1 koji isporučuje Industrial Control Hub pokriven je sveobuhvatnom 12-mjesečnom garancijom od datuma isporuke. Naš program garancije dizajniran je za podršku industrijskim okruženjima gdje neplanirani zastoji imaju značajne operativne i financijske posljedice.

• Opseg pokrića: Svi proizvodni nedostaci, kvarovi komponenti i funkcionalne nesukladnosti pod normalnim radnim uvjetima kako je navedeno u ABB tehničkom listu proizvoda.
• Vrijeme isporuke zamjenskih dijelova: Zamjenski uređaji se šalju unaprijed unutar 2 radna dana nakon odobrenja zahtjeva za garanciju, čime se minimizira utjecaj na proizvodnju.
• Tehnička podrška: Zahtjevi za garanciju uključuju pristup našem inženjerskom timu za provjeru instalacije, pomoć pri konfiguraciji i dokumentaciju analize kvarova.
• Dokumentacija: Potpuni izvještaji o testiranju, certifikat sukladnosti i zapisi o sljedivosti dostavljaju se uz svaku pošiljku kako bi podržali vaše zahtjeve sustava upravljanja kvalitetom.
• Isključenja: Fizička oštećenja nastala nepravilnom instalacijom, radom izvan specificiranih okolišnih uvjeta ili neovlaštenim izmjenama nisu pokrivena ovom garancijom.
