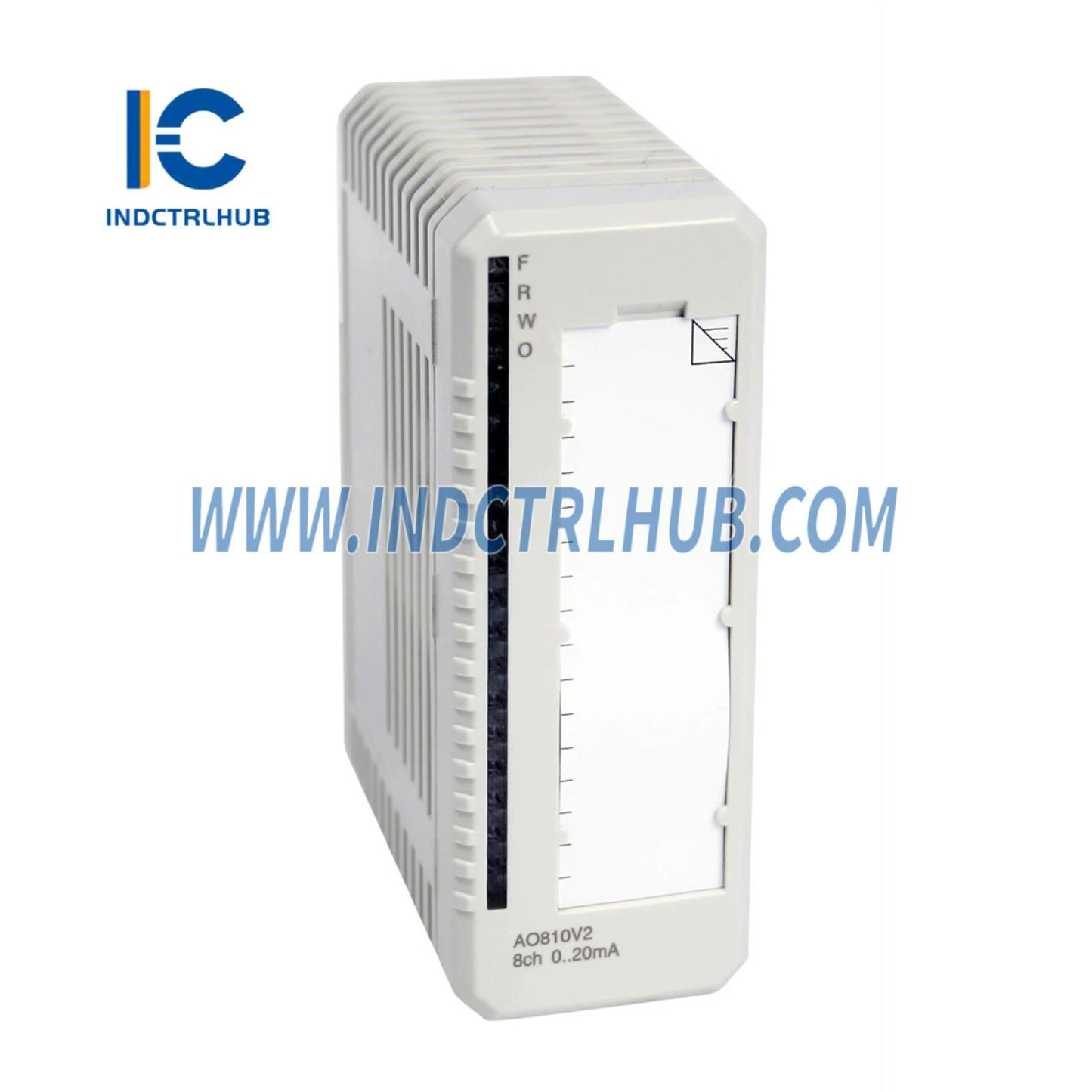

3BSE038415R1 | ABB AO810V2 Analogni izlazni modul

Detalji proizvoda za AO810/AO810V2 modul analognog izlaza

Opće informacije

• Broj članka: 3BSE038415R1
• Type: Analogni izlaz
• Signal Specification: 0...20 mA, 4...20 mA
• Broj kanala: 8
• HART: Ne
• SOE: Ne
• Redundancija: Ne
• Visoka integritet: Ne
• Unutarnja sigurnost: Ne
• Mehanika: S800

Značajke i prednosti

• Kapacitet kanala: 8 unipolarnih analognih izlaznih kanala (0...20 mA, 4...20 mA).
• Dijagnostika:
  • Komunikacija s D/A pretvaračima nadzire se provjerom povratnog očitanja.
  • Uključena dijagnostika prekida i ciklička samodijagnostika.
  • Prijavljuje pogreške kanala ako je izlazna struja ispod postavljene vrijednosti (>1 mA).
• Zaštita izlaza:
  • Zaštićeno od kratkog spoja prema ZP ili +24 V.
  • OSP (Output Set Point) postavlja izlaze u unaprijed određeno stanje pri otkrivanju pogreške.
• Kompatibilnost: Odgovara MTU modelima TU810, TU812, TU814, TU830, TU833.

Detaljni podaci

• Rezolucija: 14-bitna
• Izolacija: Grupno izolirano od uzemljenja
• Izlazno opterećenje:
  • ≤ 500 Ω (napajanje spojeno samo na L1+)
  • 250 - 850 Ω (napajanje spojeno samo na L2+)
• Točnost:
  • Maksimalna pogreška 0,1 % (opterećenje 0 - 500 Ω).
• Temperaturni drift: Tipično 30 ppm/°C, Maksimalno 60 ppm/°C
• Vrijeme porasta: 0.35 ms (PL = 500 Ω)
• Vrijeme ciklusa ažuriranja: ≤ 2 ms
• Ograničenje struje: Zaštićeno od kratkog spoja, izlaz s ograničenjem struje
• Maksimalna duljina kabela: 600 metara (656 jardi)
• Nazivni izolacijski napon: 50 V
• Dielektrični testni napon: 500 V a.c.
• Rasipanje snage: 2.3 W

Dijagnostika i indikatori

• Prednje LED diode:
  • F: Pogreška
  • R: Rad
  • W: Upozorenje
  • OSP: Izlazna točka postavke
• Nadzor:
  • Pogreška modula: Niska izlazna snaga
  • Pogreška kanala: Otvoreni krug (>1 mA struje)
  • Indikacija statusa uključuje: Pogreška modula, Upozorenje i Pogreška kanala

Okoliš i certifikacija

• CE oznaka: Da
• Električna sigurnost:
  • EN 61010-1, UL 61010-1
  • EN 61010-2-201, UL 61010-2-201
• Opasna područja:
  • C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2
• Pomorske certifikacije: ABS, BV, DNV, LR
• Radna temperatura: 0 do +55 °C (+32 do +131 °F)
• Temperatura skladištenja: -40 do +70 °C (-40 do +158 °F)
• Stupanj onečišćenja: Stupanj 2 (IEC 60664-1)
• Zaštita od korozije: ISA-S71.04: G3
• Relativna vlažnost: 5 do 95%, bez kondenzacije
• Razred zaštite: IP20 (IEC 60529)
• EMC usklađenost: EN 61000-6-4, EN 61000-6-2
• Usklađenost s RoHS: DIREKTIVA/2011/65/EU (EN 50581:2012)
• Usklađenost s WEEE: DIREKTIVA/2012/19/EU

Kompatibilnost

• MTU modeli: TU810, TU812, TU814, TU830, TU833
• Šifra ključa: AE

Fizičke dimenzije

• Širina: 45 mm (1,77”)
• Dubina:
  • 102 mm (4,01”)
  • 111 mm (4,37”) uključujući konektor
• Visina: 119 mm (4,7”)
• Težina: 0,18 kg (0,4 lbs.)
