3BDH000364R0002 | ABB PM783F CPU modul
3BDH000364R0002 | ABB PM783F CPU modul
Manufacturer: ABB
Product No.: 3BDH000364R0002
Condition:Br. dostupnih komada: 1000
Product Type: CPU Modul
Product Origin: Switzerland
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Opće informacije
|
Parametar |
Vrijednost |
|---|---|
|
Proizvođač |
ABB |
|
Model/Broj dijela |
PM 783F Rev. B |
|
ID proizvoda |
3BDH000364R0002 |
|
Opis iz kataloga |
PM 783F CPU modul |
|
Opis na računu |
PM 783F CPU modul |
|
Naziv proizvoda |
PM 783F Rev. B CPU modul |
|
Vrsta proizvoda |
Centralna_jedinica |
|
Opis medija |
Najmanji CPU u Freelance obitelji kontrolera, podržava oko 300 I/O signala |
_
Tehničke informacije
|
Parametar |
Vrijednost |
|---|---|
|
Funkcija |
Modul centralne procesorske jedinice (CPU) |
|
Procesor |
Visokoučinkoviti procesor za brze cikluse petlji |
|
Ethernet veza |
100 Mbit/s, koristi se za komunikaciju između kontrolera, operaterskih stanica i inženjerskog alata |
|
Serijske linijske sučelja |
2 (Jedan za Modbus komunikaciju, jedan za dijagnostiku) |
|
Memorija |
Ukupno 10 MB (2 MB s baterijskom podrškom) |
|
Konfiguracija zadatka |
- 8 cikličkih i prioritetnih zadataka s podesivim ciklusnim vremenom__- 1 ciklički zadatak tipa PLC koji radi što je brže moguće |
|
Zaslon |

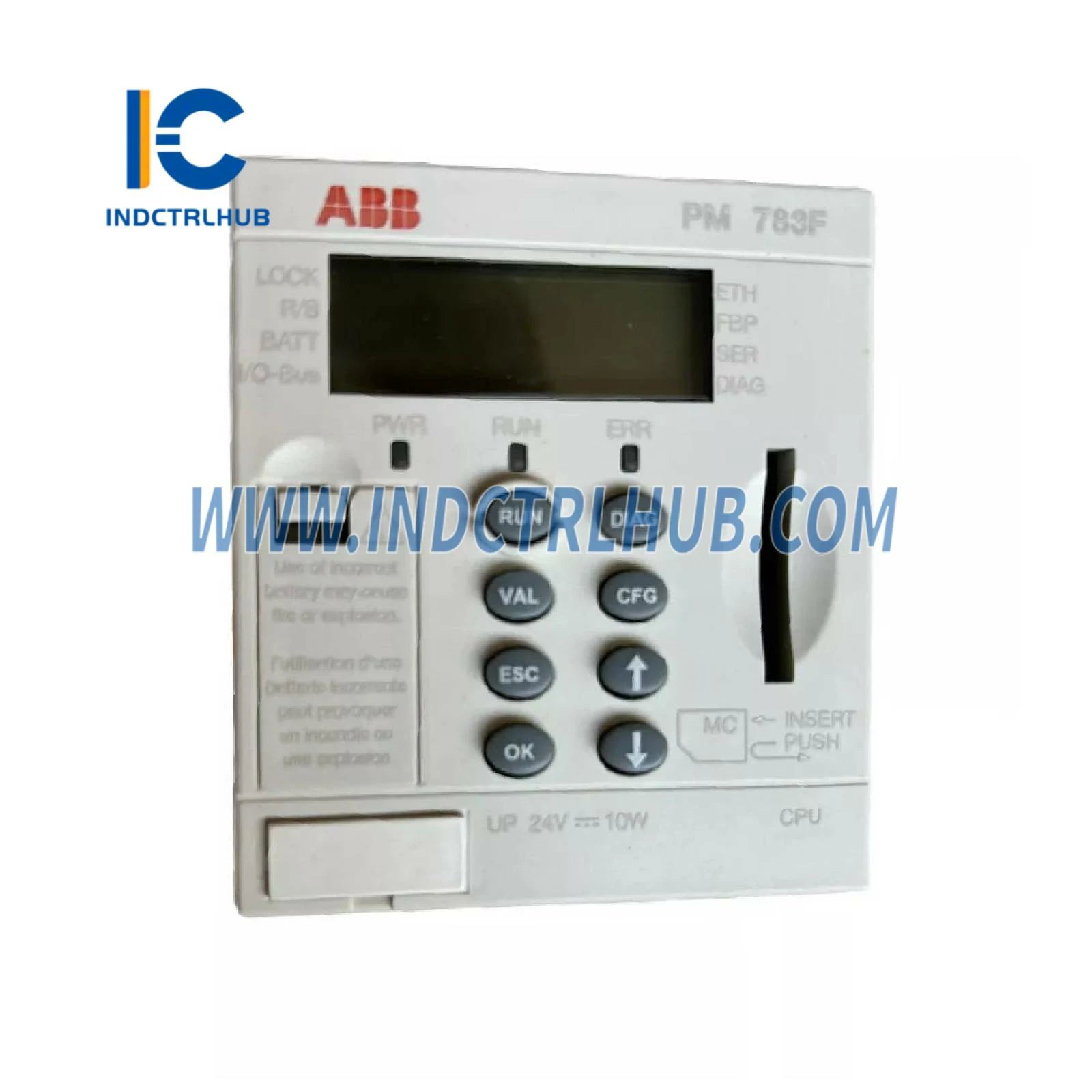

Mali zaslon na prednjoj ploči za status i dijagnostiku |
|
Sigurnost |
Zaključavanje kontrolera za sprječavanje preuzimanja aplikacija i firmvera |
|
Podržani I/O moduli |
- S700 ulazno/izlazni moduli (izravno ili preko PROFIBUS-a)__- Maksimalno 8 modula po kontroleru |
|
Povezivost ulaza/izlaza trećih strana |
MODBUS ASCII/RTU, IEC 60870-5-101 telekontrolni protokol, PROFIBUS |
|
Vrijeme skeniranja ulaza/izlaza |
2 ms |
|
Detekcija kratkog spoja/presađenog voda |
Dostupno na svakom kanalu |
|
Napajanje |
Potrebno vanjsko 24 VDC |
|
Zahtjev za softverom |
Verzija 9.2SP2 ili viša |
|
Kompatibilnost |
Terminalna baza TB 711F i baterija TA521 |
_
Informacije o narudžbi
|
Parametar |
Vrijednost |
|---|---|
|
Carinska tarifna oznaka |
85371091 |
|
HS kod |
853710 |
|
Izrađeno po narudžbi |
Ne |
|
Jedinica mjere prodaje |
Komad |
_
Dimenzije & težina
|
Parametar |
Vrijednost |
|---|---|
|
Neto dubina / duljina proizvoda |
54 mm |
|
Neto visina proizvoda |
76 mm |
|
Neto širina proizvoda |
67,5 mm |
|
Neto težina proizvoda |
0,15 kg |
_
Okoliš i usklađenost
|
Parametar |
Vrijednost |
|---|---|
|
Status RoHS |
U skladu s EU Direktivom 2011/65/EU i Izmjenom 2015/863 (22. srpnja 2019.) |
|
WEEE kategorija |
5. Mala oprema (nema vanjsku dimenziju veću od 50 cm) |
|
Broj baterija |
0 |
_
Primjene proizvoda
__Proizvodi__ Proizvodi kontrolnih sustava _ Kontrola i komunikacija _ AC 700F _ AC 700F - Procesorski moduli _ PM 783F Rev.B CPU modul
