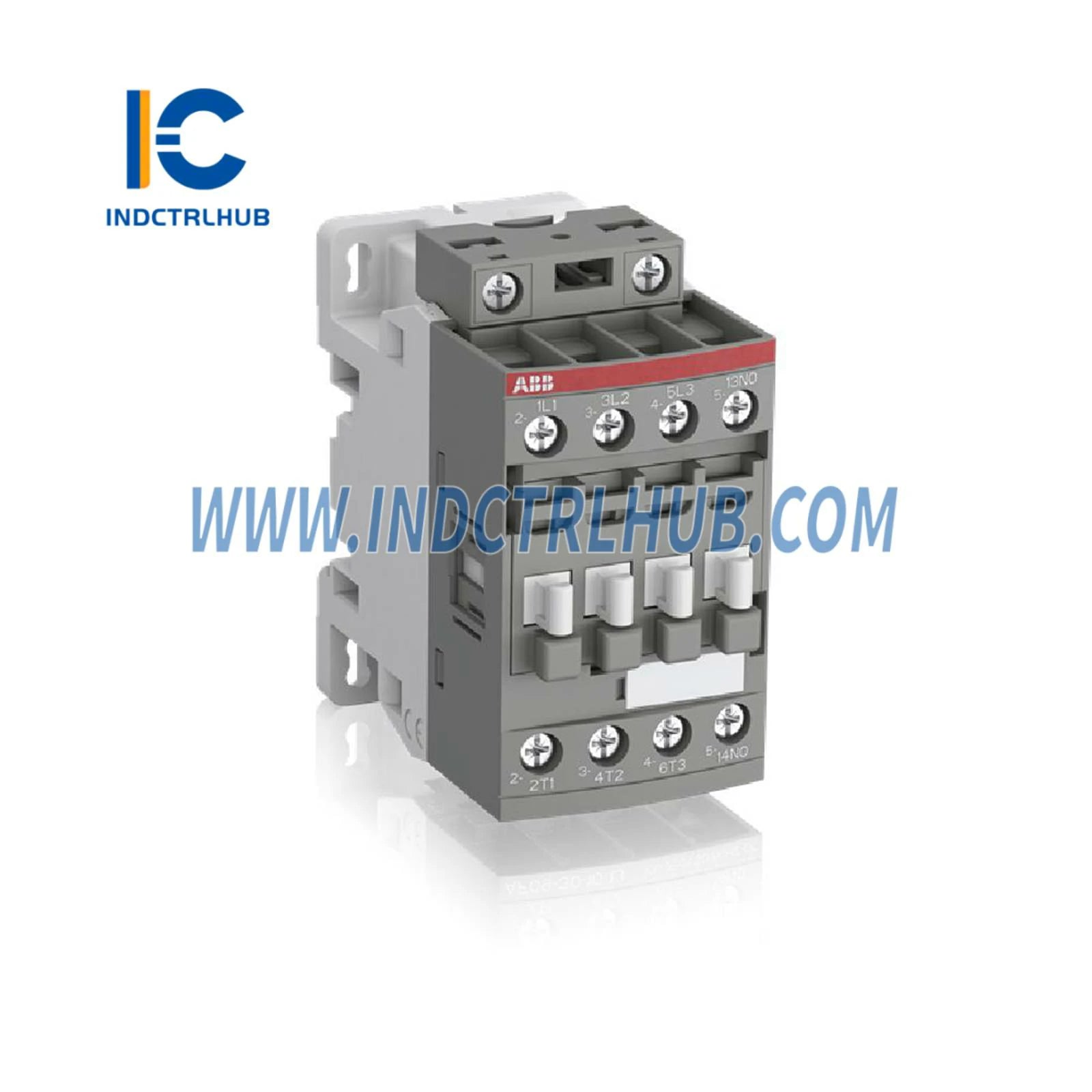

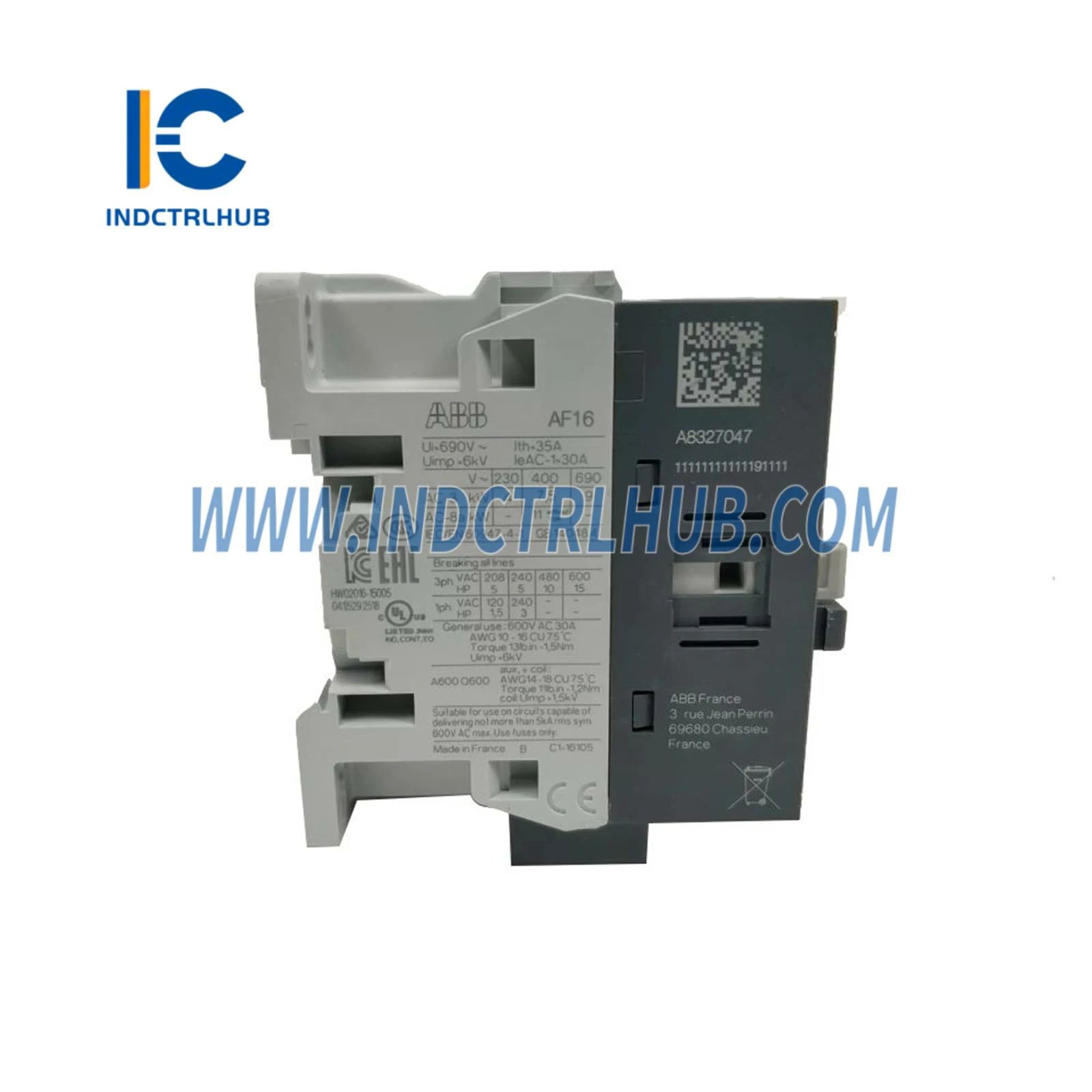

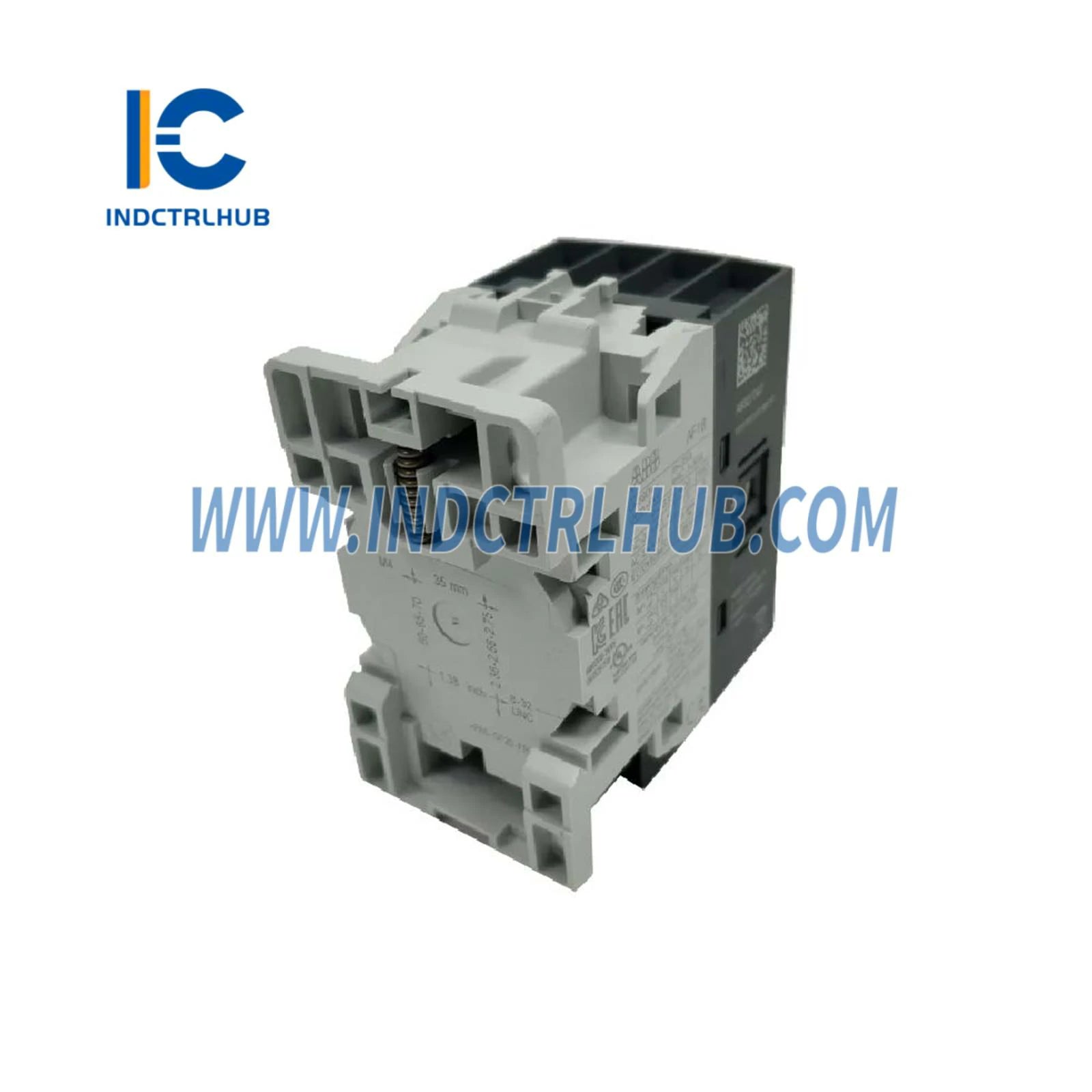

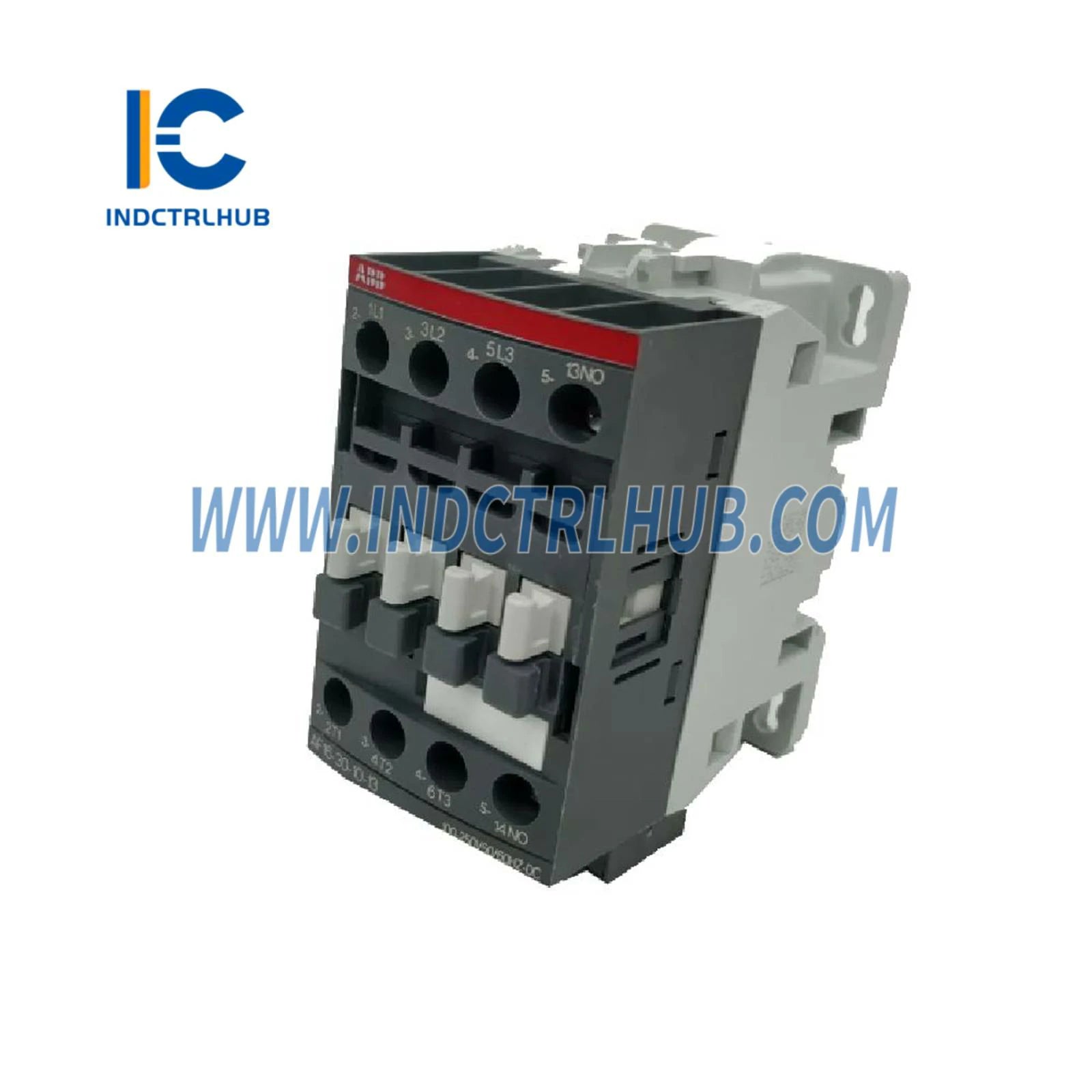

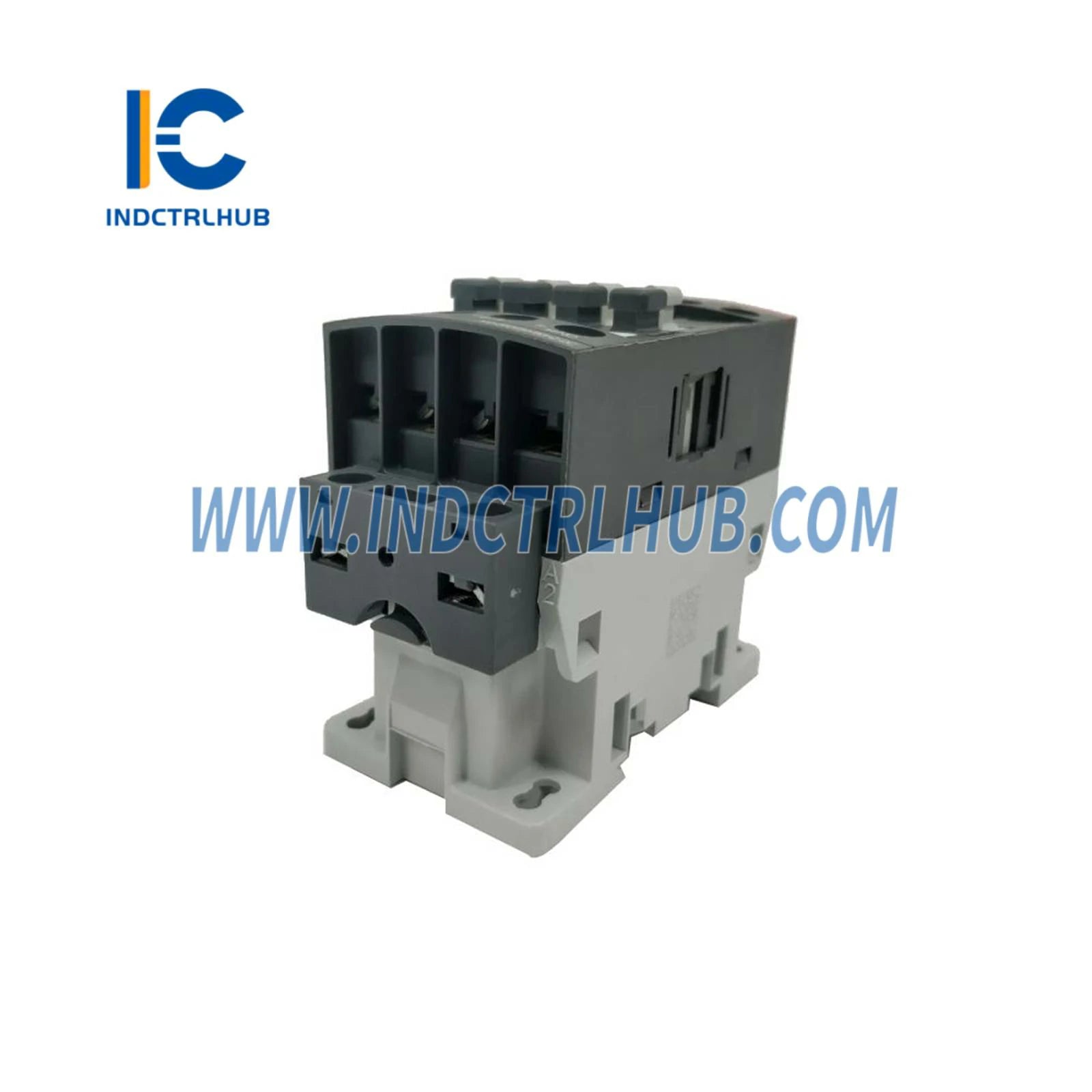

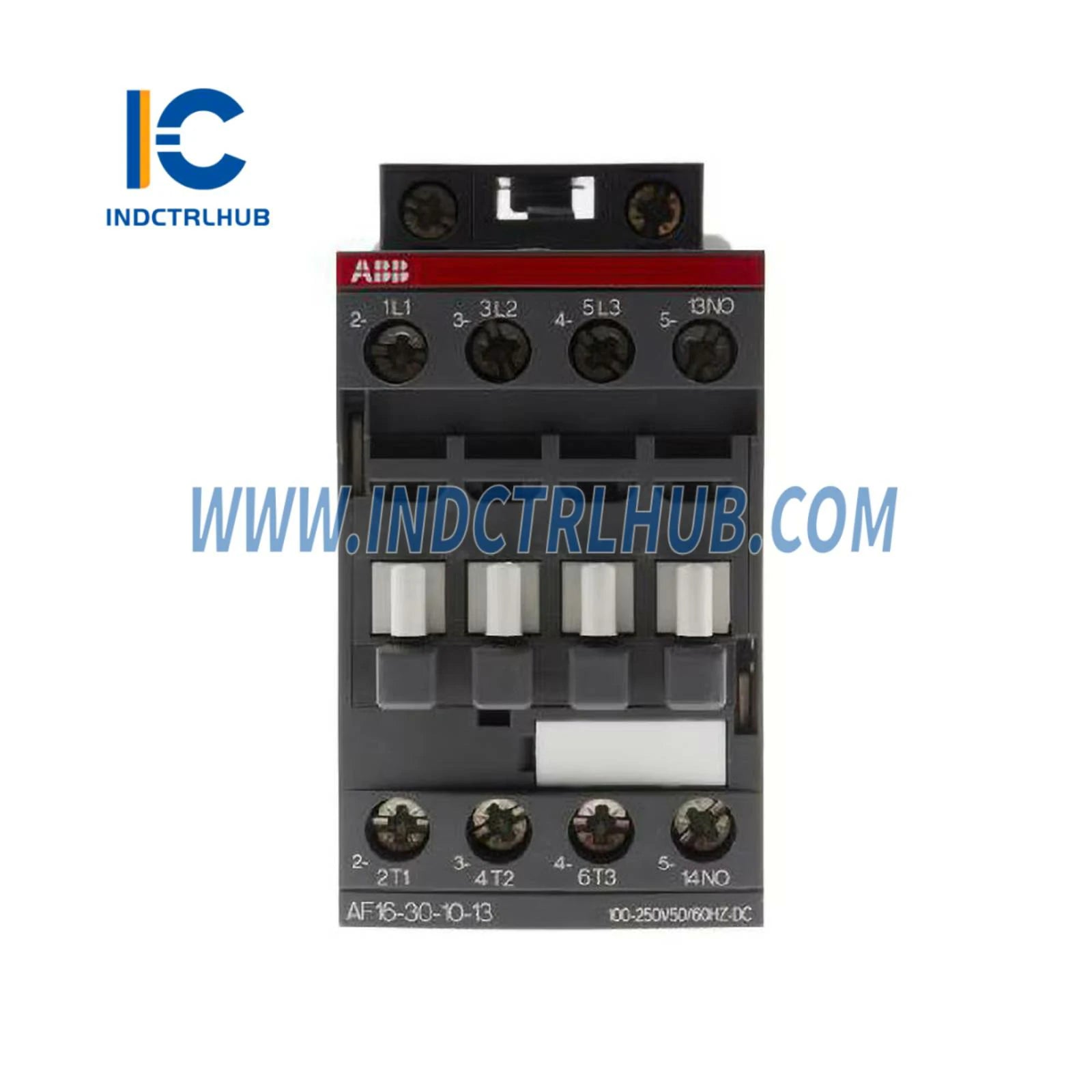

1SBL177001R1310 | ABB AF16-30-10-13 Kontaktor

AF16-30-10-13 100-250V 50/60Hz DC kontaktor

Opći pregled

AF16-30-10-13 je blok kontaktor dizajniran za upravljanje naponskim krugovima do 690 V AC i 220 V DC. Ovaj kontaktor se posebno koristi za upravljanje trokružnim motorima i neinduktivnim ili blago induktivnim opterećenjima. Kontaktor AF16 ima elektronički sučelje zavojnice koje prihvaća širok raspon upravljačkih napona od 24 V do 500 V AC (50/60 Hz) ili 20 V do 500 V DC, što ga čini svestranim i sposobnim za rukovanje varijacijama upravljačkog napona globalno bez potrebe za zamjenom zavojnice.

Ovaj kontaktor ima ugrađenu zaštitu od prenapona, čime se eliminira potreba za dodatnim prigušivačima prenapona. Također ima mehanički povezane pomoćne kontakte koji zadovoljavaju IEC standarde, što ga čini pouzdanim za industrijske i automatizacijske primjene.

Ključne značajke:

• Fleksibilnost upravljačkog napona: Kontaktor može raditi s širokim rasponom upravljačkih napona, uključujući 100-250V AC (50/60Hz) i 100-250V DC.
• Ugrađena zaštita od prenapona: Nema potrebe za dodatnim vanjskim prigušivačima prenapona.
• Nazivni radni napon:
  • Pomoćni krug: 690 V
  • Glavni krug: 690 V
• Mehanička izdržljivost: Dizajniran za visoku maksimalnu mehaničku frekvenciju preklapanja od 3600 ciklusa po satu.
• Širok temperaturni raspon:
  • Temperatura skladištenja: -60°C do +80°C
  • Radna temperatura: -40°C do +70°C (bez termičkog releja za preopterećenje)
  • S termičkim relejem za preopterećenje: -25°C do +60°C

Električne i performansne specifikacije

Karakteristike upravljanja i preklapanja

• Vrijeme rada (milisekunde):
  • Vremensko kašnjenje od isključenja zavojnice do zatvaranja NC kontakta: 13 do 98 ms
  • Vremensko kašnjenje od isključenja zavojnice do otvaranja NO kontakta: 11 do 95 ms
  • Vremensko kašnjenje od uzbuđenja zavojnice do otvaranja NC kontakta: 38 do 90 ms
  • Vremensko kašnjenje od uzbuđenja zavojnice do zatvaranja NO kontakta: 38 do 90 ms
• Nazivna radna struja (DC-13):
  • Za različite DC napone (npr. 125 V, 24 V, 250 V) s nazivnim strujama u rasponu od 0,1 A do 6 A ovisno o naponu.

Montaža i priključci

• Montaža:
  • AF16 kontaktor je prikladan za blok montažu.
  • Uključuje vijčane priključke za jednostavne električne veze.
• Nazivni napon upravljačkog kruga (Uc):
  • 100-250 V (50/60 Hz AC)
  • 100-250 V DC

Klasifikacija i usklađenost proizvoda

• Asortiman proizvoda: AF kontaktori
• Klasa proizvoda: Blok kontaktori
• HSN broj: 85364900
• Država podrijetla: Francuska (FR), uvoznik ABB India Limited

Fizičke dimenzije

• Dimenzije paketa:
  • Širina: 87 mm
  • Dužina: 79 mm
  • Visina: 47 mm
• Bruto težina paketa: 0,27 kg

Primjene

AF16-30-10-13 kontaktor je vrlo prikladan za upravljanje 3-faznim motorima, neinduktivnim opterećenjima i blago induktivnim opterećenjima u industrijskim primjenama. Širok raspon upravljačkog napona i ugrađena zaštita od prenapona čine ga idealnim za regije s promjenjivim upravljačkim naponima.
