Product Description

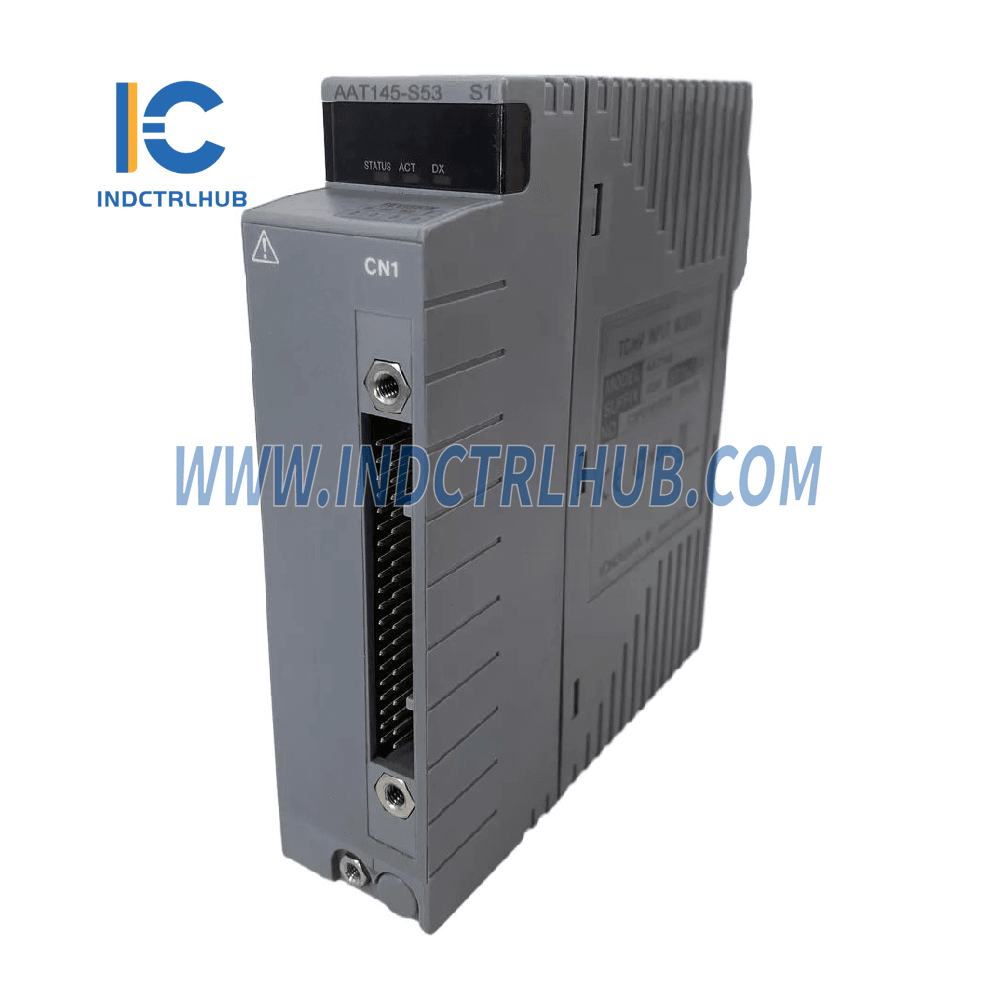

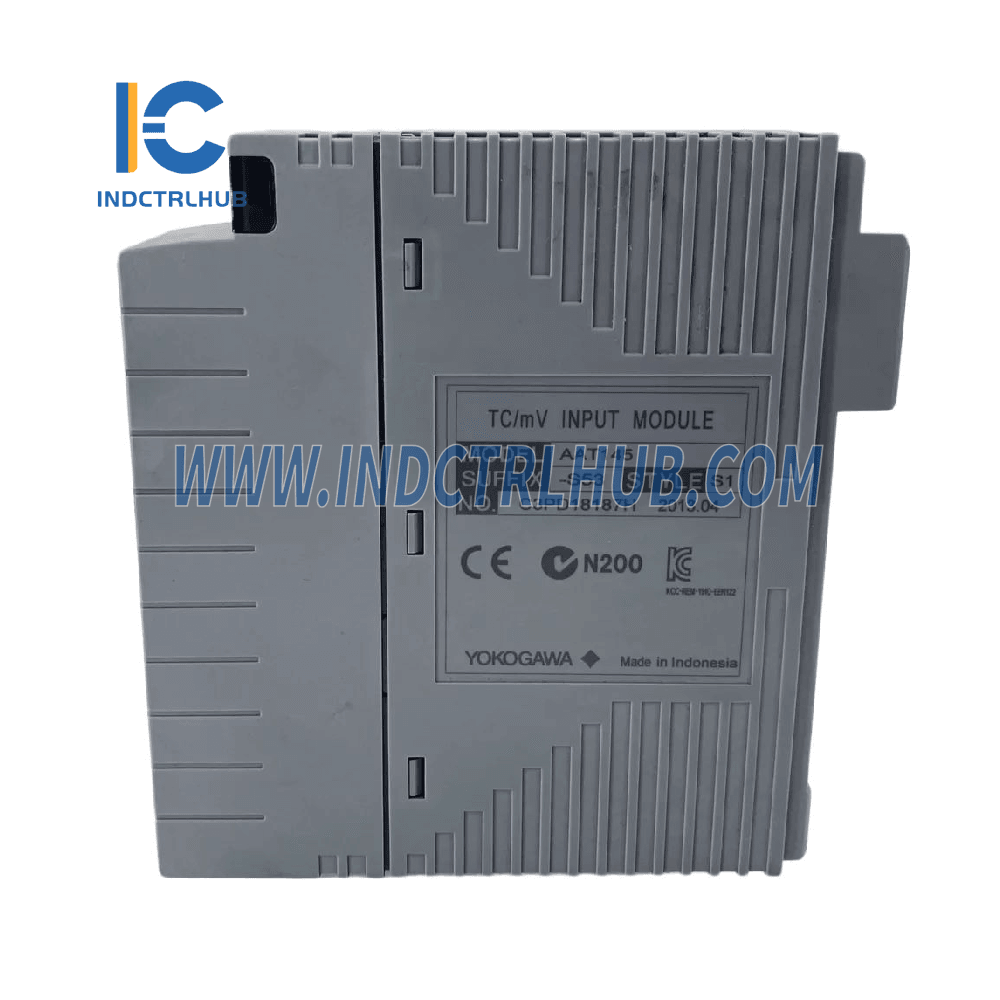

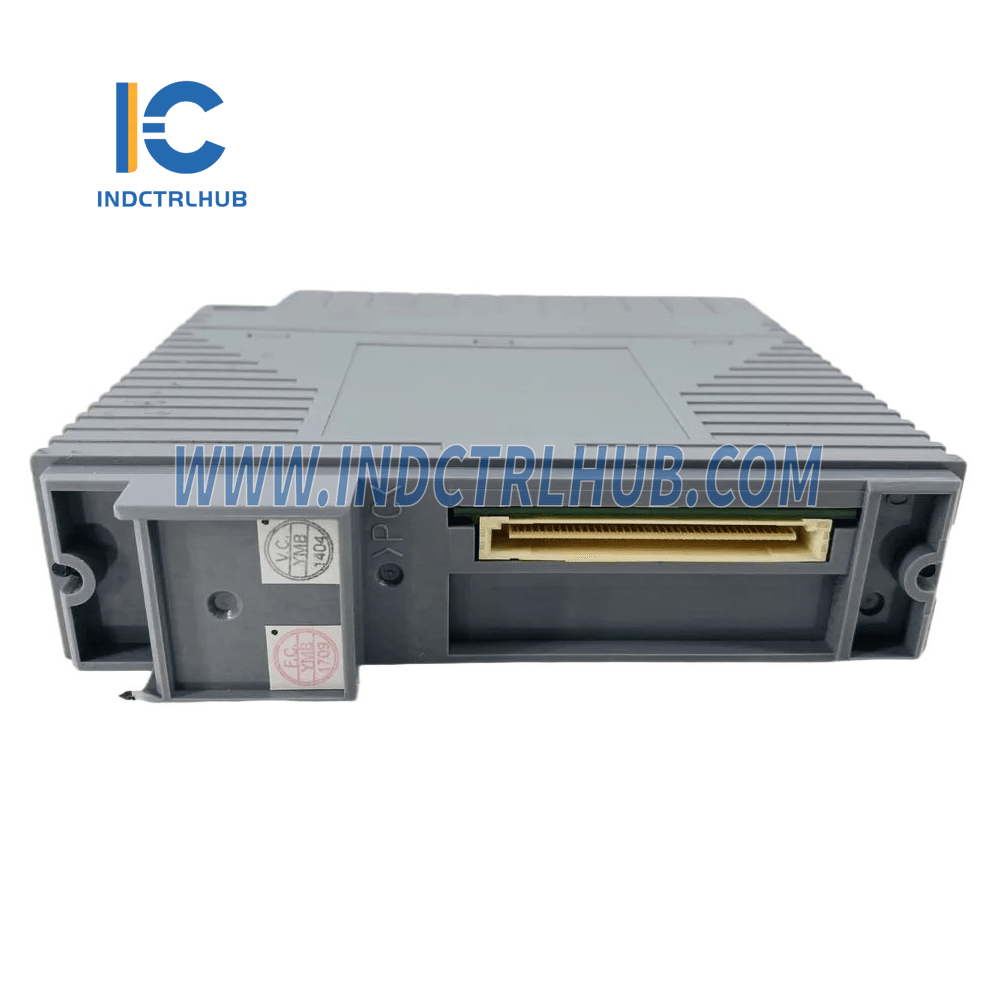

מידע על המוצר: מודול קלט TC/RTD של Yokogawa AAT145-S53
יצרן:
- Yokogawa Electric Corporation
מספר דגם/חלק:
- AAT145-S53 (מודול קלט TC/RTD, 16 ערוצים, מבודד)
דגם וקודי סיומת
| דגם | תיאור | אפשרויות קוד סיומת |
|---|---|---|
| AAT145 | מודול קלט TC/mV (16-ערוצים, מבודד) | -S: סוג סטנדרטי |
| AAR145 | מודול קלט RTD/POT (16-ערוצים, מבודד) | 5: ללא הגנת התפוצצות |
| E: עם הגנה מפני התפוצצות | ||
| 0: סוג בסיסי | ||
| 3: עם אפשרות ISA Standard G3 וטמפרטורה (-20 עד 70 °C) |
חיבורים חיצוניים:
| קוד אפשרות | תיאור |
|---|---|
| כבל ייעודי | KS1 עבור AAT145, KS8/AKB335 עבור AAR145 |
אותות קלט:
| סוג אות | מפרטים |
|---|---|
| תרמוקפל (TC) | סוג J, K, E, B, R, S, T, N (JIS C1602, IEC 60584-1) |
| מיליוולט (mV) | -100 עד 150 mV, -20 עד 80 mV |
| RTD (Pt100) | JIS C1604, IEC 60751 (סוג 3-חוט) |
| פוטנציומטר (POT) | התנגדות כוללת 100 Ω עד 10 kΩ, התנגדות טווח ≥50% מההתנגדות הכוללת |
הגדרות אות קלט:
- TC/mV ו-RTD/POT ניתנים לבחירה בנפרד לכל ערוץ (CH1 עד CH16).
מפרטים חשמליים
| פריט | מפרט |
|---|---|
| מתח קלט מותר | ±5 וולט |
| מתח עמיד | בין הקלט למערכת: 500 V AC (לכרטיס יחיד: 1500 V AC, דקה אחת) |
| בין ערוצי קלט: 200 V AC, דקה אחת | |
| התנגדות קלט | הפעלה: 1 MΩ או יותר |
| כיבוי חשמל: 1 MΩ או יותר | |
| דיוק | ±40 μV |
| RTD | ±150 mΩ |
| POT | ±0.2 %/FS |
| התנגדות כוללת מותרת של מקור האות | 1000 Ω או פחות (ל־TC/mV) |
| התנגדות חיווט | 150 Ω או פחות (לכל חוט עבור RTD) |
| השפעת התנגדות מקור האות | ±20 µV (1000 Ω) |
| פיצוי צומת ייחוס | ±1 °C |
| זרם מדידת RTD | 1 mA |
| תקופת עדכון נתונים | 1 שנייה |
| זיהוי כשל שריפה | כל הערוצים ניתנים לכוונון יחד (למעלה/למטה), זמן זיהוי 60 שניות |
| סטיית טמפרטורה | ±80 µV/10 °C (ל־TC) |
| ±0.3 Ω/10 °C (ל־RTD) | |
| ±0.4 %/10 °C (ל־POT) | |
| צריכת זרם מקסימלית | 350 mA (5 V DC) |
| משקל | כ-0.30 ק"ג |
