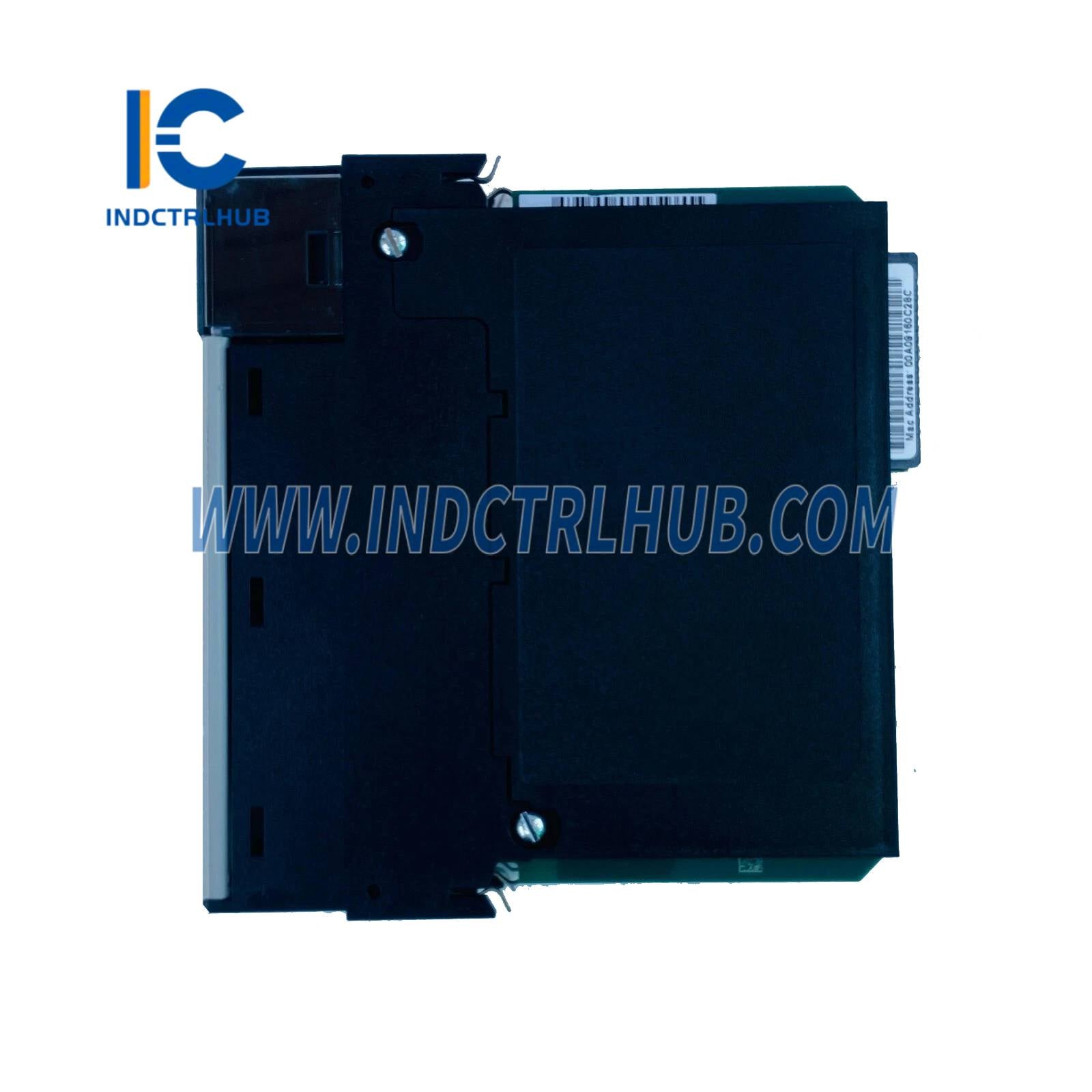

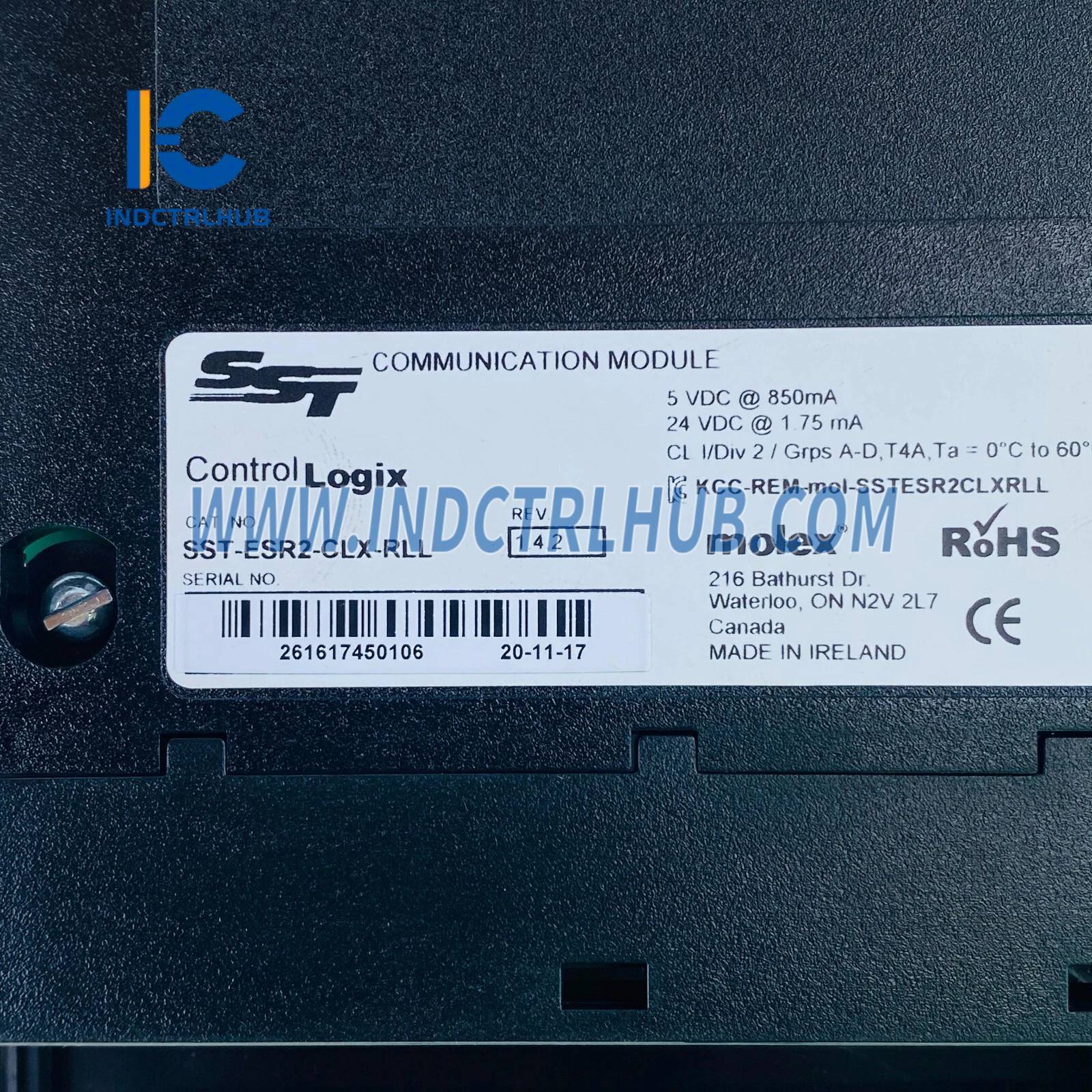

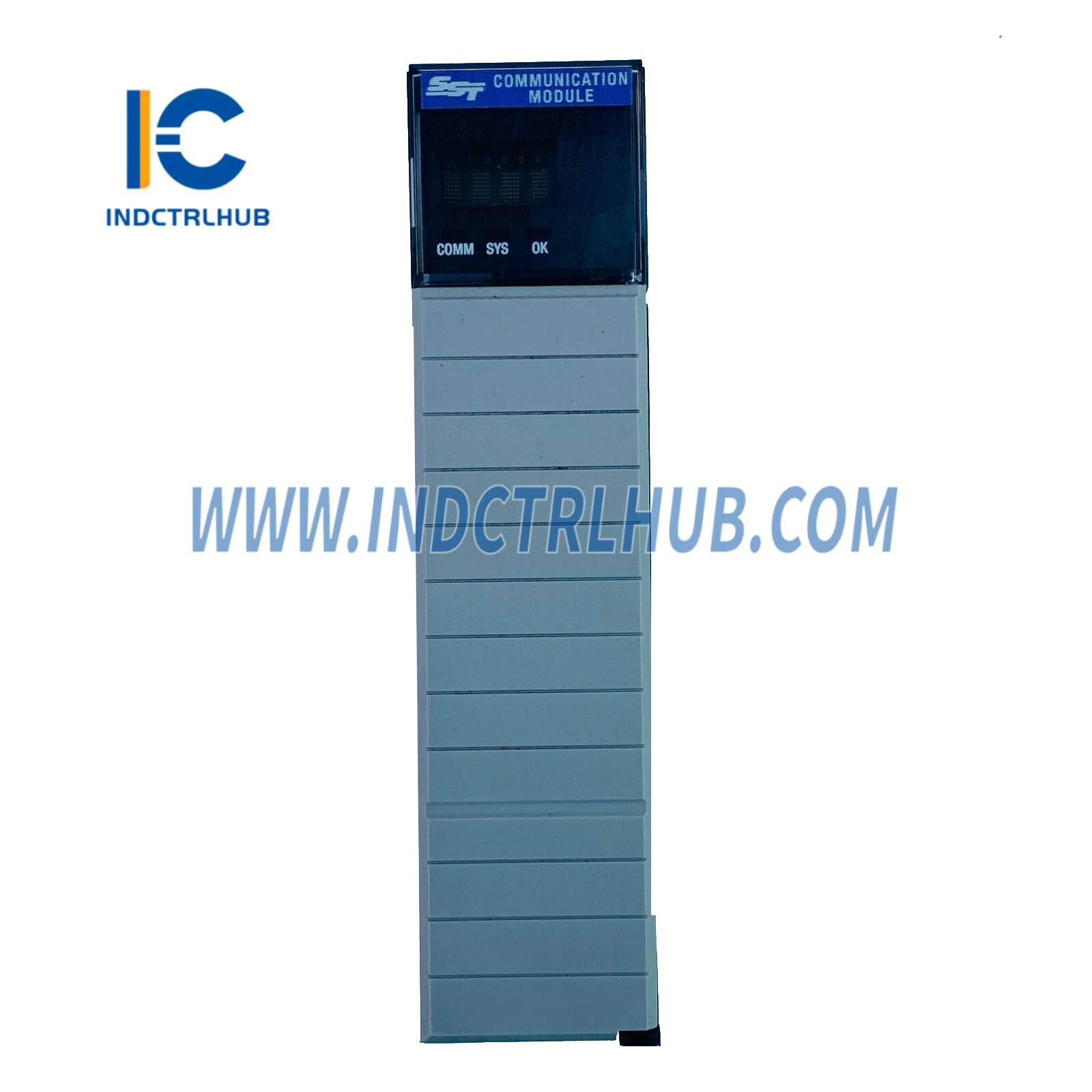

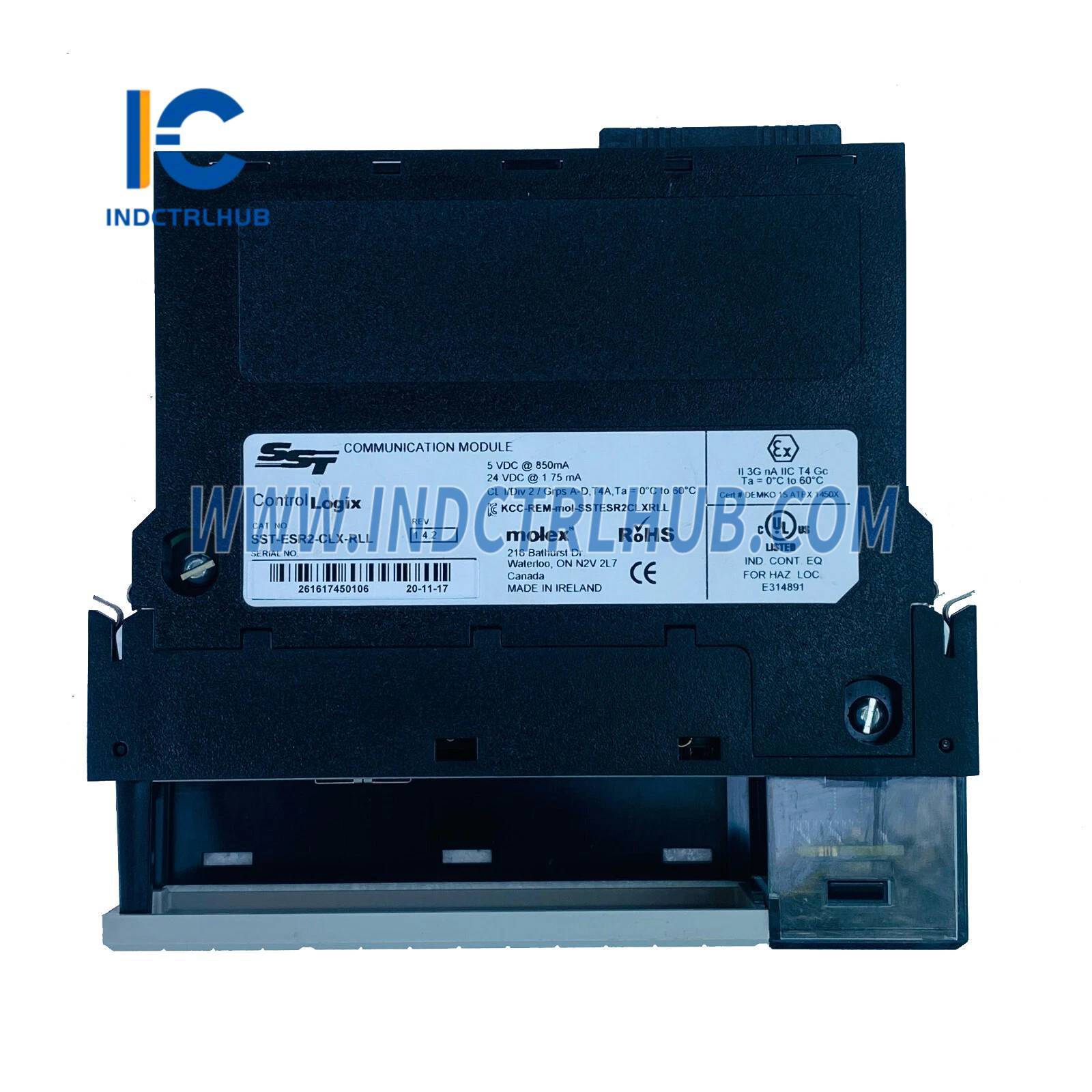

מודול Woodward SST-ESR2-CLX-RLL Ethernet ControlLogix
סקירת מוצר
- ה-Woodward SST-ESR2-CLX-RLL הוא מודול Ethernet ControlLogix המיועד לממשק בין בקרי לוגיקה מתוכנתים (PLCs) של Rockwell Automation ControlLogix לרשתות תעשייתיות מבוססות Ethernet ביישומי ייצור חשמל, אוטומציה תעשייתית ובקרת תהליכים. מודול התקשורת הזה, חלק מקו המוצרים SST (SynchroNet Systems Technology) של Woodward, מאפשר החלפת נתונים חלקה בין בקרי ControlLogix למכשירים המשתמשים בפרוטוקולי Ethernet, כגון Modbus TCP, EtherNet/IP או תקני תקשורת תעשייתיים אחרים. "CLX" מציין תאימות לפלטפורמת ControlLogix, ו-"RLL" מתייחס לשילובו עם סביבת התכנות Relay Ladder Logic של Rockwell. המודול אידיאלי לשילוב מערכות בקרה של Woodward (למשל, בקרים לטורבינות או גנרטורים) עם מערכות אוטומציה מבוססות PLC בתחנות כוח, יישומים ימיים ומתקנים תעשייתיים. בהשוואה לבקרי גנרטור של Woodward (למשל, EasyGen-3500-5, 8440-2087), רליי הגנה (למשל, XD1G11) או מערכות התרגשות (למשל, DECS-100-B15), ה-SST-ESR2-CLX-RLL הוא ממשק תקשורת, לא מכשיר בקרה או הגנה. הוא שונה מממשלי אלקטרוניים של Woodward (למשל, DYN1-10784-003-0-12), מפעילים (למשל, 8408-921) ומודולים אחרים (למשל, 5466-1510 CPU).
מפרטים טכניים
- ל-SST-ESR2-CLX-RLL יש את המפרטים הבאים בהתבסס על מקורות תעשייתיים ותיעוד Woodward:
| מפרט | פרטים |
|---|---|
| דגם/מספר חלק | SST-ESR2-CLX-RLL |
| יצרן | Woodward |
| תיאור | מודול תקשורת Ethernet ControlLogix |
| סדרה | SST |
| פונקציה | ממשק בין בקרי ControlLogix לרשתות תעשייתיות מבוססות Ethernet |
| מעבד | מיקרו-מעבד משובץ (ארכיטקטורה ספציפית לא מפורסמת) |
| זיכרון | Flash: 8–16 MB (לקושחה וקונפיגורציה) RAM: 4–8 MB (לנתוני ריצה) |
| תצוגה | נורות LED למצב, פעילות רשת ותקלות |
| קלטים | אין (קלט נתונים דרך Ethernet או משטח אחורי של ControlLogix) |
| פלטים | אין (פלט נתונים דרך Ethernet או משטח אחורי של ControlLogix) |
| ממשקי תקשורת | 2 יציאות Ethernet (10/100 Mbps, RJ45, תומך ב-Modbus TCP, EtherNet/IP) ממשק משטח אחורי ControlLogix (לתקשורת PLC) יציאת סריאלית (אופציונלית, לקונפיגורציה) |
| פרוטוקולים נתמכים | Modbus TCP (לקוח/שרת), EtherNet/IP (הודעות מפורשות/מרומזות), OPC (אופציונלי עם תוכנה), פרוטוקולים מותאמים (תלוי בקונפיגורציה) |
| קצב העברת נתונים | עד 100 Mbps (Ethernet) |
| רנדונדנס | ללא רנדונדנס (רנדונדנס ברשת אפשרי עם מתגים חיצוניים) |
| אבחון | מצב רשת, שגיאות תקשורת, רישום אירועים (דרך PLC או תוכנה), נורות מצב LED |
| תאימות | בקרי Rockwell Automation ControlLogix (למשל, סדרת 1756); מערכות בקרה של Woodward (למשל, MicroNet, EasyGen); מכשירים של צד שלישי דרך Modbus TCP או EtherNet/IP; משתלב עם מערכות SCADA/DCS |
| אספקת חשמל | 5 VDC (דרך משטח אחורי ControlLogix) |
| צריכת חשמל | כ-3–5 W |
| מפרטי סביבה | טמפרטורת הפעלה: 0°C עד +60°C (32°F עד +140°F) טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F) לחות יחסית: 5% עד 95% ללא עיבוי רטט: תואם IEC 60068-2-6 זעזועים: תואם IEC 60068-2-27 |
| מארז | IP20 (מודול בסגנון פתוח, מותקן במארז ControlLogix) |
| ממדים | כ-145 מ"מ (גובה) x 35 מ"מ (רוחב) x 140 מ"מ (עומק) |
| משקל | כ-0.3–0.5 ק"ג |
| הרכבה | מחובר למארז ControlLogix (סדרת 1756) |
| אישורים | CE, UL, CSA, אישורים ימיים (למשל, DNV, ABS, תלוי בקונפיגורציה) |
