Product Description

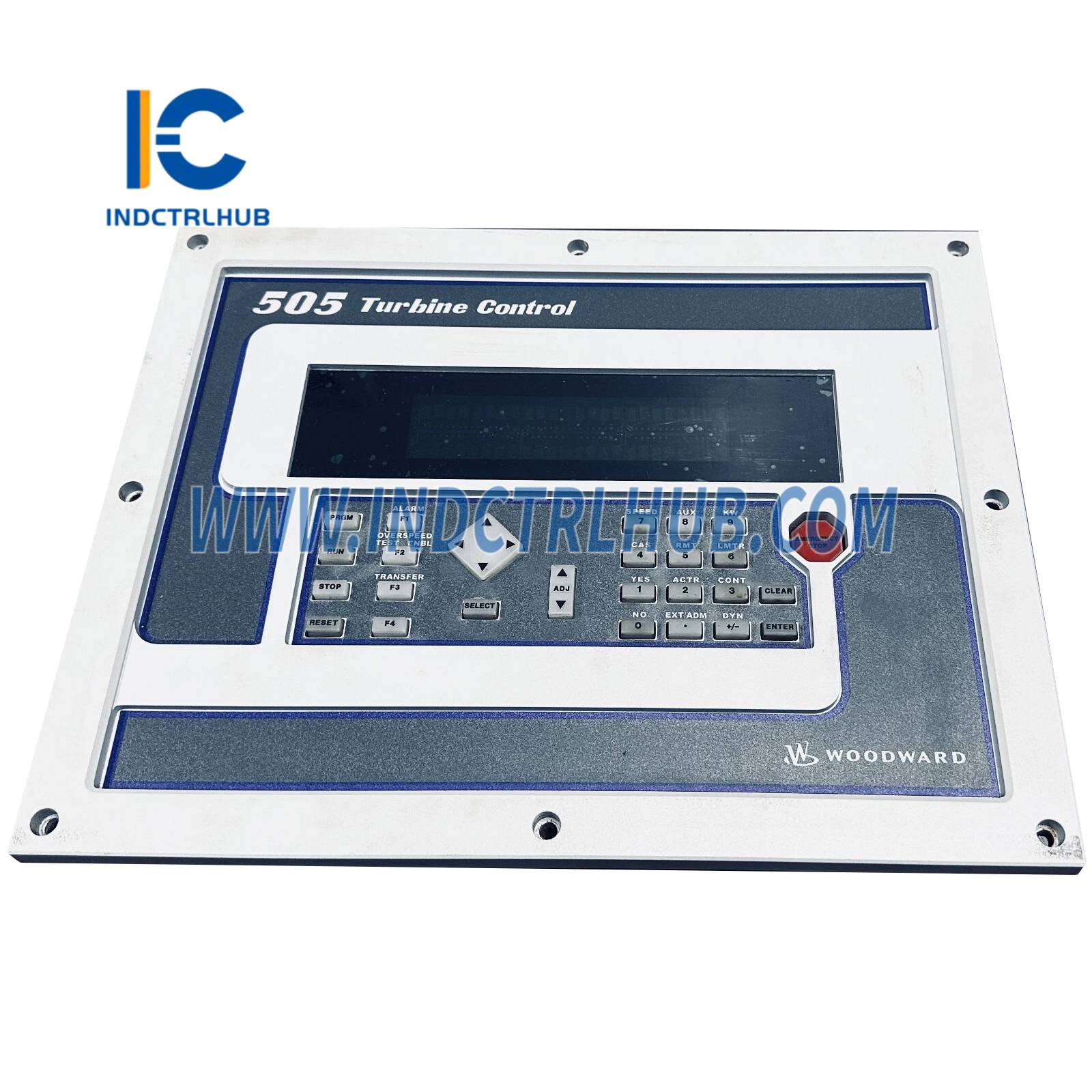

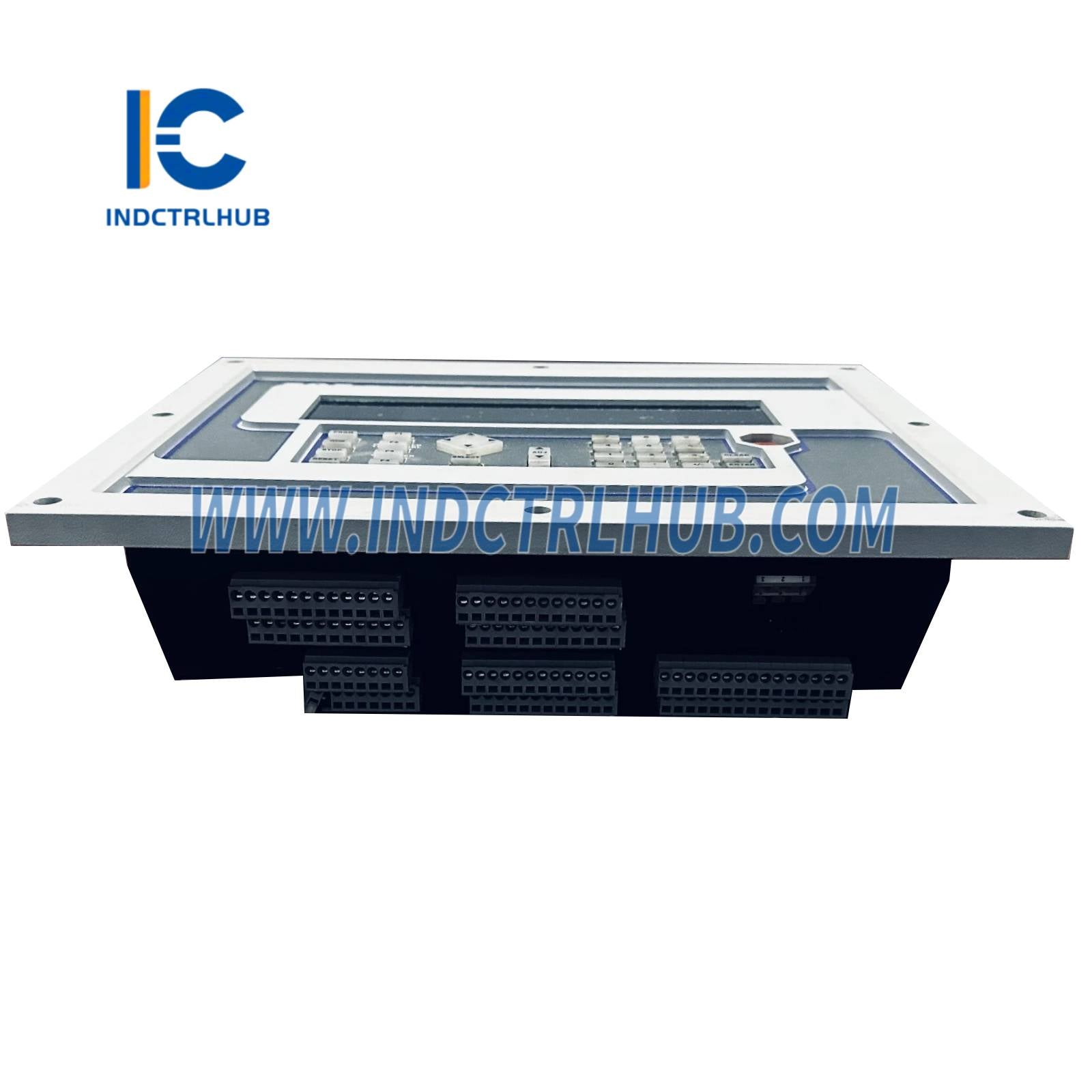

וודוורד 9907-827 מערכת הגנה מפני מהירות יתר ProTech 203
סקירת מוצר
- ה-Woodward 9907-827 היא מערכת הגנת מהירות יתר ProTech 203, שנועדה לספק הגנה אמינה מפני מהירות יתר לטורבינות קיטור, טורבינות גז ומכונות מסתובבות אחרות ביישומים תעשייתיים כגון ייצור חשמל, נפט וגז ותעשיות תהליכים. מערכת הבטיחות המבוססת מיקרו-מעבד זו היא חלק מסדרת ProTech 203 של Woodward, ומציעה ארכיטקטורת Triple Modular Redundant (TMR) לאמינות גבוהה ועמידות לתקלות. ה-9907-827 מנטר מהירות טורבינה באמצעות חיישני מהירות עצמאיים ומפעיל כיבוי אם מתגלה מצב מהירות יתר, ומבטיח בטיחות הציוד והאנשים. היא כוללת שלושה מודולי חישה עצמאיים ללא הצבעה עם לוגיקת הצבעה 2 מתוך 3 לפלטי טריפ. ה-9907-827 הוא וריאנט ספציפי של ProTech 203, עם ספק כוח 120 VAC/DC לכל שלושת המודולים ואפשרות לקושחה או תצורות ספציפיות לעומת דגמי ProTech אחרים (למשל, 9907-828, 9907-829). היא כוללת ממשק ידידותי למשתמש לתצורה ואבחון. ה-9907-827 שונה ממערכות הבקרה של Woodward כמו סדרת EasyGen (למשל, 8440-2179 EasyGen-3500XT, 9907-1182), סדרת DSLC (למשל, 9905-976), סדרת 505 (למשל, 9907-163), סדרת 2301D (למשל, 9907-175), סדרת EGCP-3 (למשל, 8444-1082), סדרת SPM-D2 (למשל, 8446-1048), סדרת SPM-A (למשל, 9907-028), MicroNet Plus (למשל, 8800-1001), TG-13 (למשל, 8516-050), סדרת Peak150 (למשל, 8200-176), סדרת ProAct (למשל, 8237-2595), סדרת 723PLUS (למשל, 8270-1013), מערכות EPG (למשל, 8290-195), מווסתי אלקטרוניים (למשל, 8406-121) ומפעילים (למשל, 8408-921), ומתמקדת אך ורק בהגנת מהירות יתר.
מפרטים טכניים
- ל-9907-827 המפרטים הבאים בהתבסס על מקורות תעשייתיים ותיעוד Woodward:

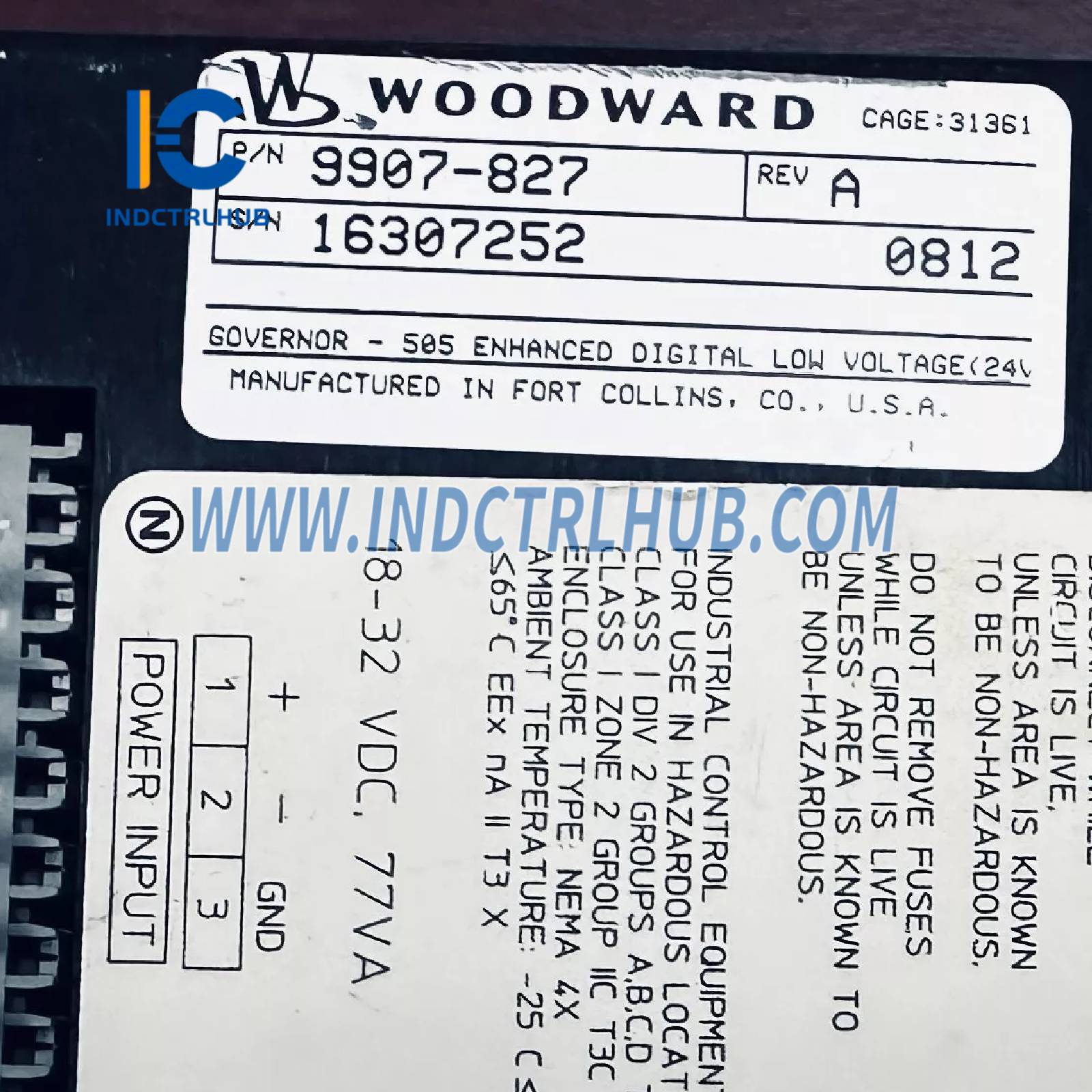

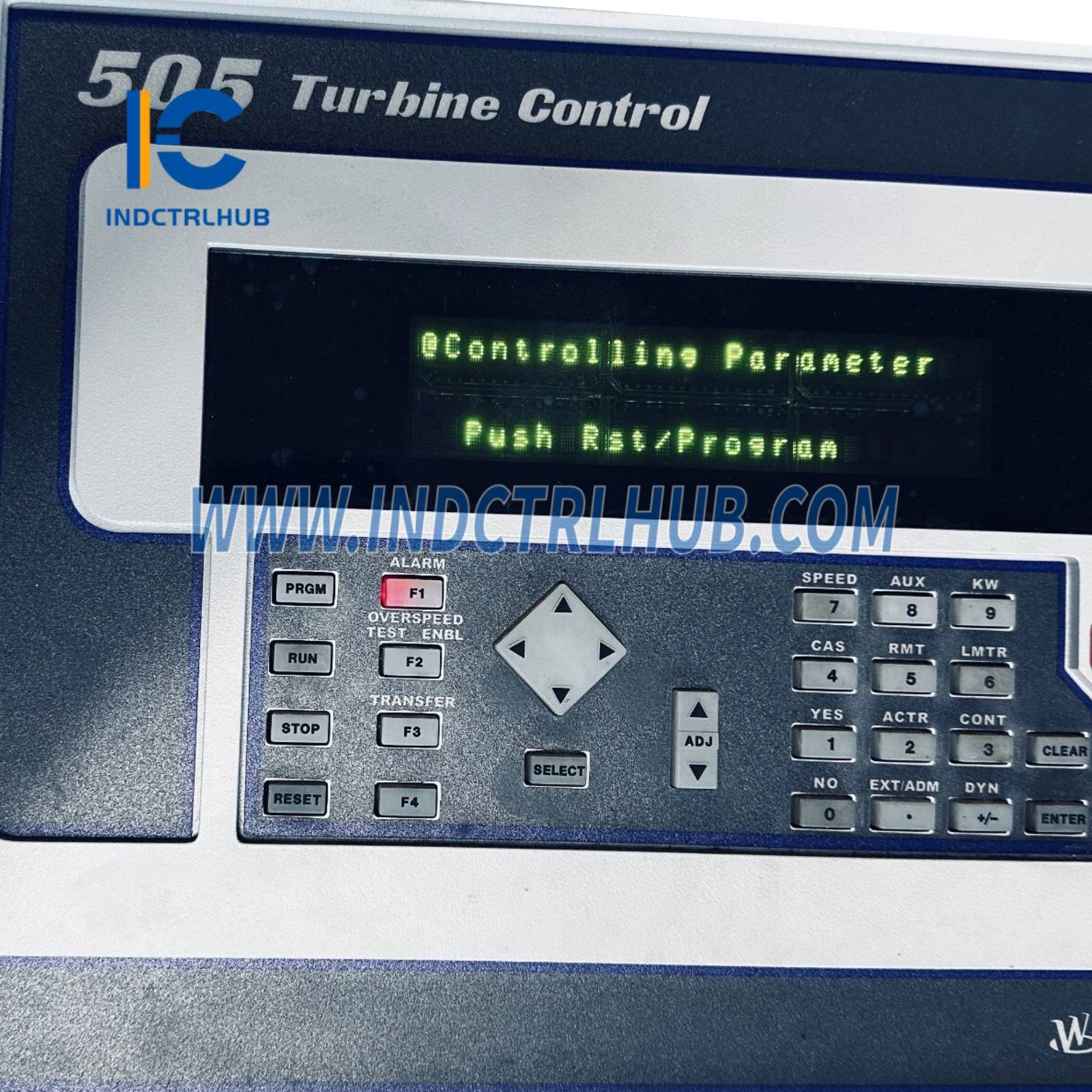

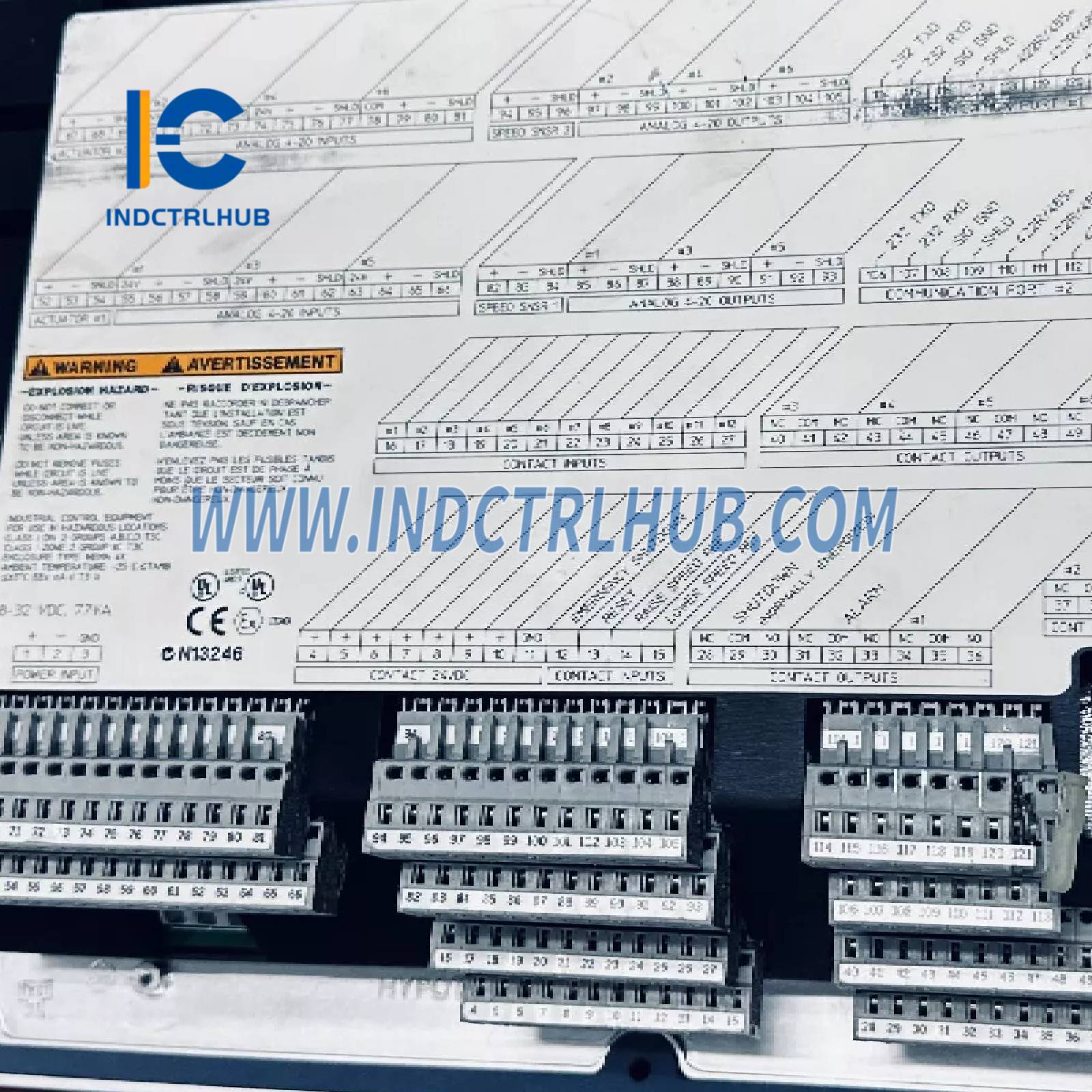

| מפרט | פרטים |
|---|---|
| דגם/מספר חלק | 9907-827 |
| יצרן | וודוורד |
| תיאור | מערכת הגנת מהירות יתר ProTech 203 לטורבינות |
| סדרה | ProTech 203 |
| פונקציה | מנטר מהירות טורבינה ומפעיל כיבוי במצבי מהירות יתר |
| ארכיטקטורה | Triple Modular Redundant (TMR) עם לוגיקת הצבעה 2 מתוך 3 |
| מעבד | מבוסס מיקרו-מעבד (3 מודולים עצמאיים) |
| זיכרון | Flash: 4–8 MB לכל מודול (לקושחה) RAM: 2–4 MB לכל מודול (לנתוני ריצה) |
| תצוגה | לוח מקשים ותצוגת LCD דו-שורתית לכל מודול לתצורה ואבחון |
| קלטים | 3 כניסות מהירות (1 לכל מודול, חיישן מגנטי או גלאי קרבה, 0.5–25 kHz) 3 כניסות דיסקרטיות לכל מודול (24 VDC, למשל, איפוס, הפעלה) |
| יציאות | 2 יציאות ריליי לכל מודול (מגע יבש, עד 220 VAC/5 A, לניתוק ולהתרעה) 1 יציאת אנלוגי לכל מודול (4–20 mA, לניטור מהירות) יציאת ריליי ניתוק בהצבעת 2 מתוך 3 |
| ממשקי תקשורת | 1 פורט סידורי לכל מודול (RS-232/RS-485, Modbus RTU למעקב) |
| טווח מהירויות | ניתן לקונפיגורציה, בדרך כלל 0–25,000 סל"ד |
| דיוק ניתוק | ±0.1% מהנקודה שנקבעה |
| זמן תגובה | < 40 ms (טיפוסי) |
| פונקציות הגנה | זיהוי מהירות יתר, תאוצה, כשל חיישן, כשל אספקת חשמל |
| רזרבה | TMR (3 מודולים עצמאיים עם הצבעת 2 מתוך 3) |
| אבחון | זיהוי תקלות, רישום אירועים (עד 50 אירועים לכל מודול), בדיקה עצמית, נוריות סטטוס, ניטור מהירות בזמן אמת |
| תאימות | חיישני מהירות Woodward, מגנטים, גלאי קרבה; ממשקים עם מערכות בקרה של טורבינות (למשל, 505, 2301D) ומערכות כיבוי דרך יציאות ריליי או Modbus |
| אספקת חשמל | 120 VAC (88–132 VAC, 47–63 הרץ) או 110–150 VDC לכל שלושת המודולים |
| צריכת חשמל | כ-15–30 וואט לכל מודול |
| מפרטי סביבה | טמפרטורת הפעלה: -25°C עד +60°C (-13°F עד +140°F) טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F) לחות יחסית: 5% עד 95% ללא עיבוי רעידות: תואם IEC 60068-2-6 עמיד לזעזועים: תואם IEC 60068-2-27 |
| מארז | IP54 (לוח קדמי, כאשר מותקן כראוי); IP20 (אחורי) |
| ממדים | כ-483 מ"מ (גובה) x 356 מ"מ (רוחב) x 152 מ"מ (עומק) (מתקן 19 אינץ') |
| משקל | כ-8–10 ק"ג |
| הרכבה | מונח על לוח או במתקן 19 אינץ' |
| אישורים | CE, UL, CSA, מסוגל SIL-3 (לפי IEC 61508), אישורים ימיים (למשל, DNV, ABS, Lloyd’s Register); ATEX/IECEx אזור 2 (תלוי בקונפיגורציה) |
