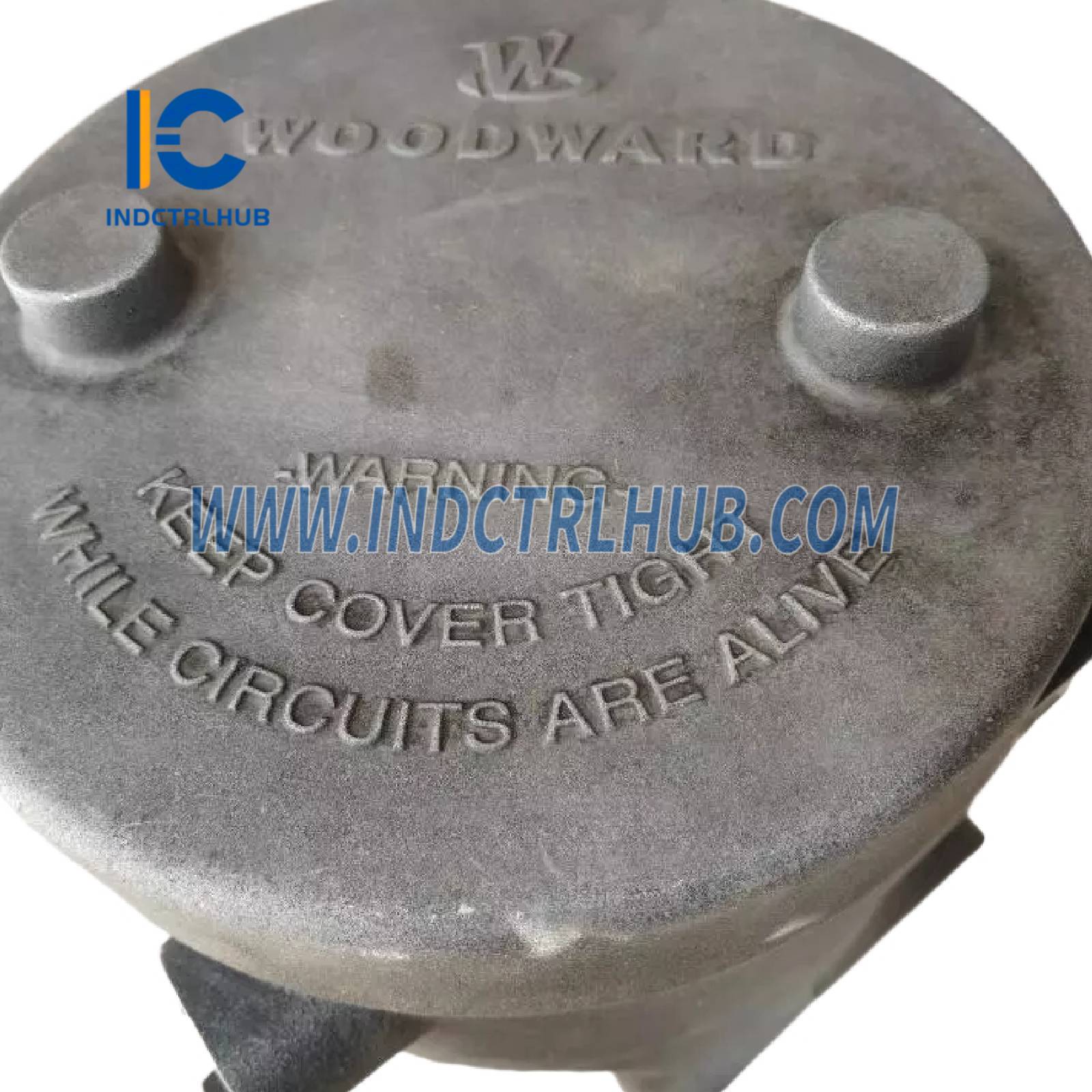

מערכת הגנת מהירות יתר Woodward 9907-1228 ProTech-SX
סקירת מוצר
- ה-Woodward 9907-1228 היא מערכת הגנת מהירות יתר ProTech-SX המיועדת ליישומי בטיחות קריטיים בטורבינות תעשייתיות, מנועים ומכונות מסתובבות, כגון טורבינות גז, טורבינות קיטור ודחסנים במערכות ייצור חשמל, נפט וגז ומערכות ימיות. מכשיר בטיחות מבוסס מיקרו-מעבד זה מספק הגנת מהירות יתר אמינה על ידי ניטור מהירות סיבובית והפעלת כיבוי כאשר סף מהירות מוגדר מראש חורג, ומונע כשל קטסטרופלי בציוד. ה-ProTech-SX היא מערכת סימפלקס (ללא רדונדנס), המציעה פתרון חסכוני ליישומים בהם נדרשת אמינות גבוהה אך רדונדנס אינו חובה. היא כוללת עיצוב מודולרי, ממשק ידידותי למשתמש ואבחון חזק לשילוב במערכות מכשירי בטיחות (SIS). בהשוואה ל-ProTech-GII של Woodward (למשל, 9907-1183) או ProTech-203, ה-9907-1228 פשוטה יותר, עם דגש על הגנת מהירות יתר בערוץ יחיד. היא נבדלת מבקרי גנרטור של Woodward (למשל, EasyGen-3500-5, 8440-2087), רליי הגנה (למשל, XD1G11), מודולי תקשורת (למשל, SST-ESR2-CLX-RLL), מערכות התרגשות (למשל, DECS-100-B15), רגולטורים אלקטרוניים (למשל, DYN1-10784-003-0-12) ומפעילים (למשל, 8408-921).
מפרטים טכניים
- ל-9907-1228 המפרטים הבאים בהתבסס על מקורות תעשייתיים ותיעוד Woodward:
| מפרט | פרטים |
|---|---|
| דגם/מספר חלק | 9907-1228 |
| יצרן | Woodward |
| תיאור | מערכת הגנת מהירות יתר ProTech-SX |
| סדרה | ProTech-SX |
| פונקציה | ניטור מהירות סיבובית והפעלת כיבוי במצבי מהירות יתר |
| מעבד | מבוסס מיקרו-מעבד (ארכיטקטורה ספציפית לא מפורטת בפומבי) |
| זיכרון | Flash: 4–8 MB (לקושחה וקונפיגורציה) RAM: 2–4 MB (לנתוני ריצה) |
| תצוגה | תצוגת LCD גרפית, 128x64 פיקסלים, למצב וקונפיגורציה |
| קלטים | 2 קלטי מהירות (חיישן מגנטי או גלאי קרבה, 0.5–25 kHz) 2 קלטים דיסקרטיים (24 VDC, לאיפוס חיצוני או אותות בדיקה) |
| פלטים | 2 פלטי רליי (מגע יבש, עד 250 VAC/5 A, להפסקה ואזעקה) 1 פלט אנלוגי (4–20 mA, לניטור מהירות) |
| ממשקי תקשורת | 1 פורט סידורי (RS-485, Modbus RTU, לניטור) USB (לקונפיגורציה ואבחון) |
| פונקציות הגנה | הגנת מהירות יתר, זיהוי האצה, מצב בדיקה לסימולציית מהירות יתר |
| דיוק הפסקה | ±0.1% ממהירות נקודת ההגדרה |
| זמן תגובה | <20 ms (מזיהוי מהירות יתר לפלט הפסקה) |
| רדונדנס | ללא רדונדנס (ארכיטקטורת סימפלקס) |
| אבחון | זיהוי תקלות, רישום אירועים (עד 100 אירועים), מעקב מהירות, נוריות מצב |
| תאימות | תואם למערכות בקרה של Woodward (למשל, MicroNet, 505), חיישנים מגנטיים, גלאי קרבה ומערכות SIS של צד שלישי; משתלב עם SCADA דרך Modbus RTU |
| אספקת חשמל | 18–32 VDC (24 VDC נומינלי) או 120–240 VAC (50/60 Hz, תלוי בקונפיגורציה) |
| צריכת חשמל | כ-10–15 W |
| מפרטי סביבה | טמפרטורת הפעלה: -20°C עד +60°C (-4°F עד +140°F) טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F) לחות יחסית: 5% עד 95% ללא עיבוי רטט: תואם IEC 60068-2-6 זעזוע: תואם IEC 60068-2-27 |
| מארז | IP54 (לוח קדמי, כאשר מותקן כראוי); IP20 (אחורי) |
| ממדים | כ-200 מ"מ (גובה) x 150 מ"מ (רוחב) x 80 מ"מ (עומק) |
| משקל | כ-1.5–2 ק"ג |
| הרכבה | התקנה על לוח (ממדי חיתוך לפי המדריך) |
| אישורים | CE, UL, CSA, מוסמך SIL 2 (לפי IEC 61508), אישורים ימיים (למשל, DNV, ABS, תלוי בקונפיגורציה); ATEX/IECEx אזור 2 (אופציונלי) |
