Product Description

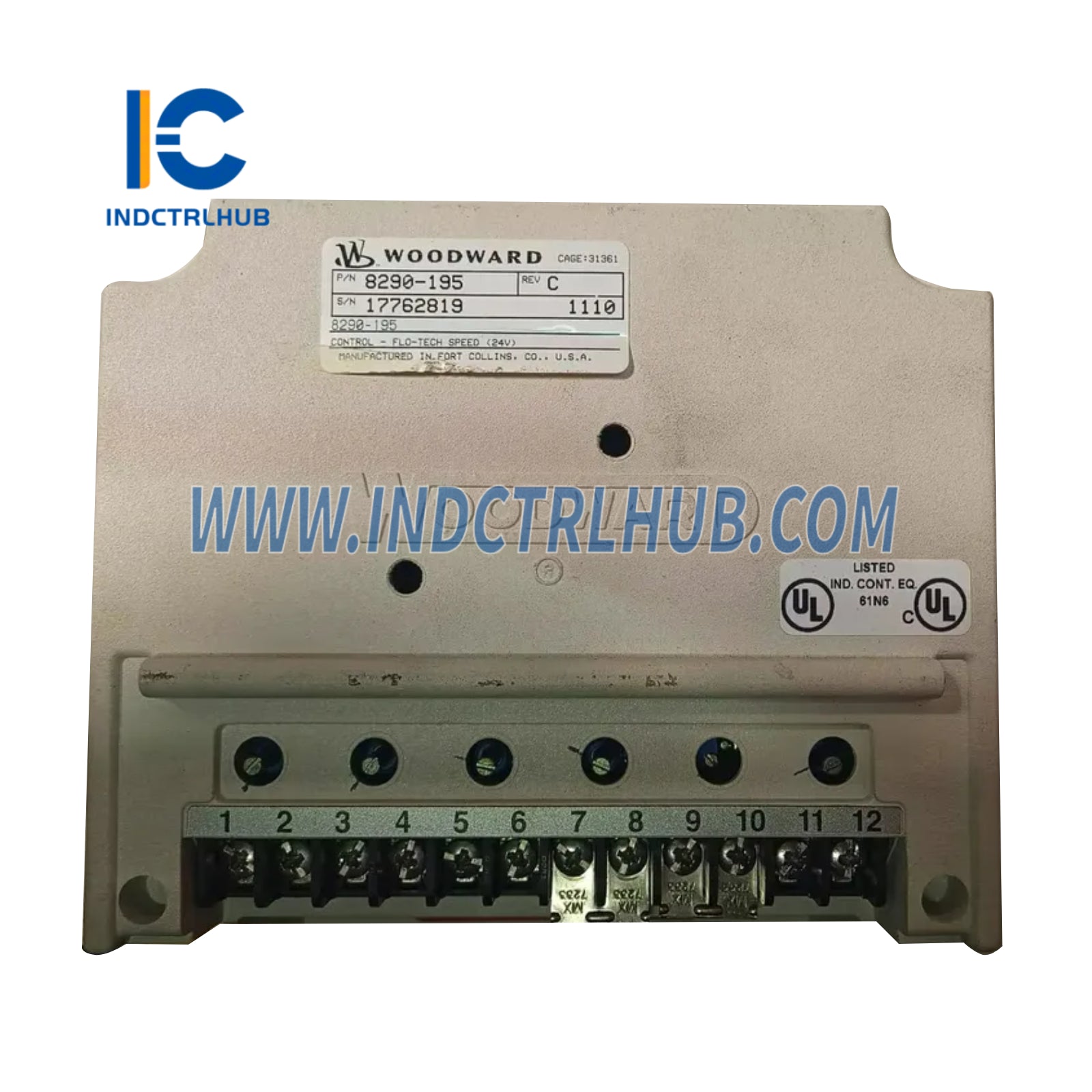

מערכת בקרת מהירות Woodward 8290-195 EPG
סקירת מוצר
- ה-Woodward 8290-195 היא מערכת בקרת מהירות עם מפקח מופעל חשמלית (EPG), שנועדה לוויסות מהירות מדויק של מנועי דיזל או גז ביישומים תעשייתיים כגון ייצור חשמל, הנעה ימית ותהליכים תעשייתיים. יחידת הבקרה המבוססת על מיקרו-מעבד היא חלק מסדרת EPG של Woodward, המשלבת יחידת בקרת מהירות עם מפעיל לניהול מהירות מנוע אמין ויעיל. ה-8290-195 מותאמת לשימוש עם מפעילי EPG של Woodward, ומספקת בקרת מהירות איזוכרונית ליישומי מנוע יחיד. היא מתאימה להתקנות חדשות ולשדרוגים, ומציעה עיצוב קומפקטי, ביצועים חזקים ואבחון בסיסי לתפעול אמין בסביבות תובעניות. ה-8290-195 נבדלת מסדרות 2301D/E של Woodward (למשל, 8273-1011), סדרת 505D (למשל, 8200-1300), סדרת Peak150 (למשל, 8200-176), סדרת ProAct (למשל, 8237-2595), סדרת 723PLUS (למשל, 8270-1013) ומערכות MicroNet (למשל, 5541-693), ומתמקדת בבקרת מהירות חסכונית ללא יכולות שיתוף עומס.
מפרטים טכניים
- ל-8290-195 המפרטים הבאים בהתבסס על מקורות תעשייתיים ותיעוד Woodward:
| מפרט | פרטים |
|---|---|
| דגם/מספר חלק | 8290-195 |
| יצרן | Woodward |
| תיאור | מערכת בקרת מהירות EPG למנועי דיזל או גז |
| סדרה | EPG (מפקח מופעל חשמלית) |
| פונקציה | שולט במהירות מנועי דיזל או גז (מצב איזוכרוני) |
| מעבד | מבוסס מיקרו-מעבד (ארכיטקטורה ספציפית לא מפורסמת) |
| זיכרון | פלאש: 2–4 MB (לקושחה וקונפיגורציה) RAM: 1–2 MB (לנתוני ריצה) |
| תצוגה | אין (קונפיגורציה דרך ממשק חיצוני או כוונוני פוטנציומטר) |
| קלטים | 1–2 קלטי מהירות (איסוף מגנטי או גלאי קרבה) 2 קלטים אנלוגיים (4–20 mA או 0–5 V, אופציונלי) 4 קלטים בדיסקרטיים (24 VDC) |
| פלטים | פלט מפעיל אחד (תואם למפעילי EPG, בדרך כלל 0–200 mA) 2 פלטי רליי (מגע יבש, לאזעקות) |
| ממשקי תקשורת | ממשק סידורי בסיסי (RS-232, אופציונלי לקונפיגורציה) אין תמיכה סטנדרטית ב-Modbus או CANopen |
| מצבי בקרה | בקרת מהירות איזוכרונית (ללא ירידה או שיתוף עומס) |
| רזרבה | ללא רזרבה |
| אבחון | זיהוי תקלות בסיסי, נוריות מצב |
| תאימות | מפעילי Woodward EPG (למשל, סדרות 512/524, 1712/1724), חיישני מהירות; אינטגרציה מוגבלת עם מכשירים צד שלישי |
| אספקת חשמל | 18–32 VDC (24 VDC נומינלי) |
| צריכת חשמל | כ-5–10 W |
| מפרטי סביבה | טמפרטורת הפעלה: -40°C עד +70°C (-40°F עד +158°F) טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F) לחות יחסית: 5% עד 95% ללא עיבוי רטט: תואם MIL-STD-810 זעזוע: תואם MIL-STD-810 |
| מארז | IP20 (מונח על לוח, דירוגי IP גבוהים יותר עם מארזים) |
| ממדים | כ-150 מ"מ (גובה) x 100 מ"מ (רוחב) x 75 מ"מ (עומק) |
| משקל | כ-0.5–1 ק"ג |
| הרכבה | לוח או מסילת DIN |
| אישורים | CE, UL, CSA, אישורים ימיים (למשל, DNV, ABS, תלוי בקונפיגורציה); ATEX אזור 2 (אופציונלי) |
