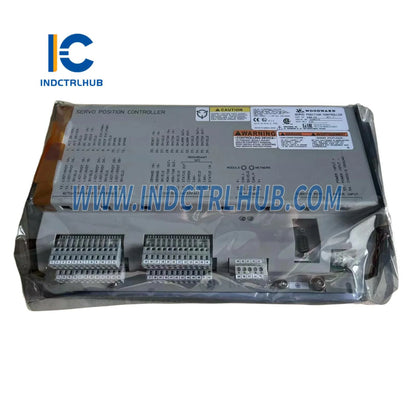

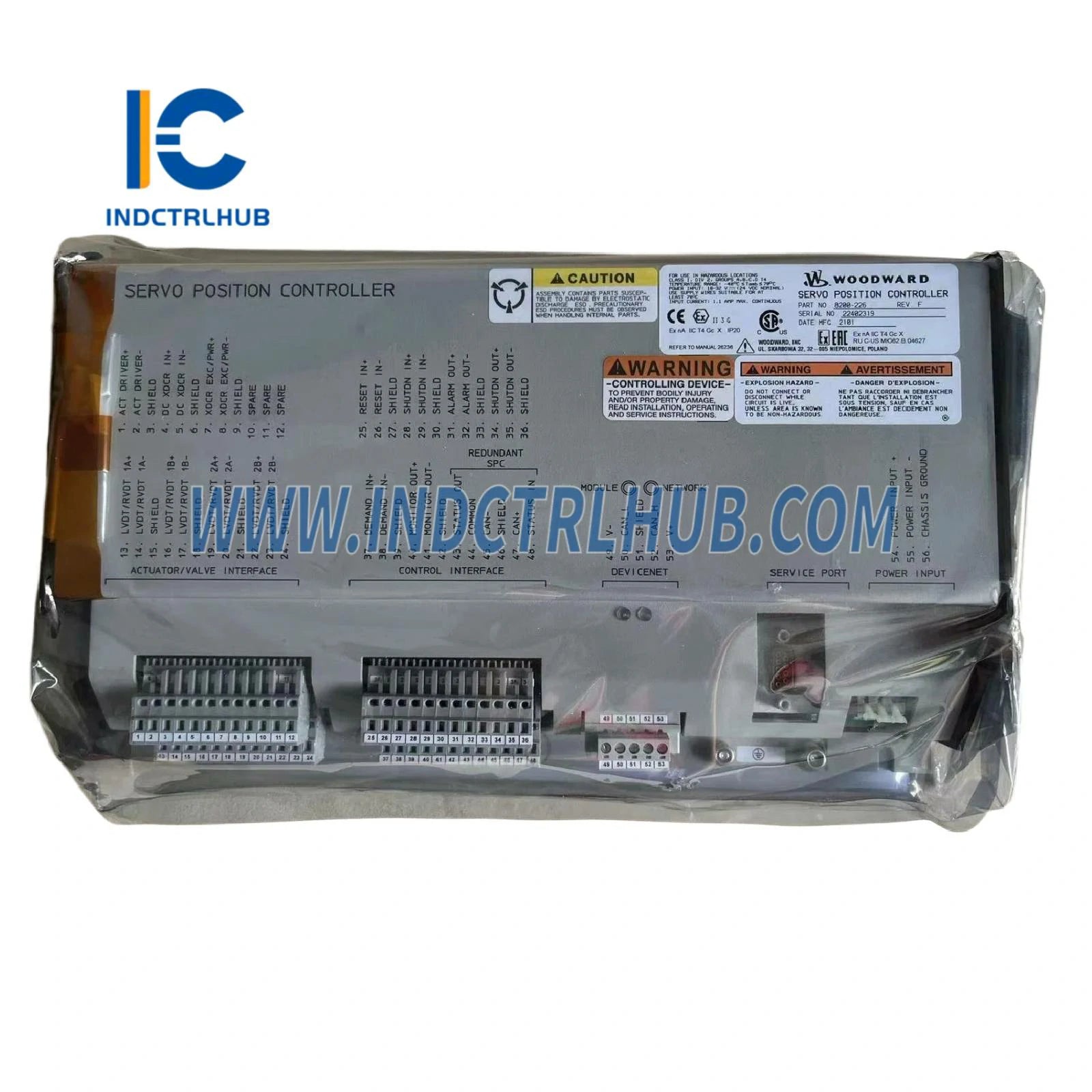

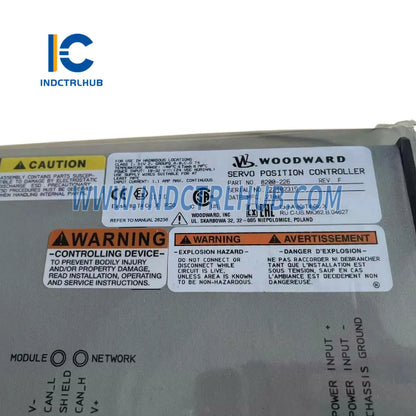

Woodward 8200-226 בקר מיקום סרוו
סקירת מוצר
- ה-Woodward 8200-226 הוא בקר מיקום סרוו (SPC) המיועד לבקרה מדויקת של שסתומי סרוו ביישומים תעשייתיים, כגון טורבינות גז, טורבינות קיטור ומערכות בקרה של דלק בייצור חשמל, נפט וגז וסביבות ימיות. בקר מבוסס מיקרו-מעבד זה מספק מיקום מדויק של שסתומי סרוו פרופורציונליים או אינטגרטיביים, ומבטיח בקרה מיטבית על זרימת דלק, מהירות טורבינה או פרמטרים קריטיים אחרים. ה-8200-226 משתלב עם מערכות בקרה של Woodward לתרגום אותות דרישה למיקומי שסתום מדויקים, ותומך בתפעול יציב ויעיל. הוא כולל אבחונים חזקים ויכולות תקשורת לשילוב בארכיטקטורות בקרה מודרניות. בהשוואה לבקרי גנרטור של Woodward (למשל, EasyGen-3200-5, 8440-2050E), בקרי מהירות (למשל, 9905-857) או מודולי CPU MicroNet (למשל, 5501-381), ה-8200-226 הוא מיקום שסתום מיוחד, לא מכשיר בקרה או הגנה עצמאי. הוא שונה מרליי הגנה של Woodward (למשל, XD1G11), מודולי תקשורת (למשל, SST-ESR2-CLX-RLL), מערכות התרגשות (למשל, DECS-100-B15), מונעי אלקטרוניים (למשל, DYN1-10784-003-0-12) ומפעילים (למשל, 8408-921).
מפרטים טכניים
- ל-8200-226 המפרטים הבאים בהתבסס על מקורות תעשייתיים ותיעוד Woodward:
| מפרט | פרטים |
|---|---|
| דגם/מספר חלק | 8200-226 |
| יצרן | וודוורד |
| תיאור | בקר מיקום סרוו לשסתומי סרוו |
| סדרה | SPC (בקר מיקום סרוו) |
| פונקציה | שולט במיקום שסתומי סרוו פרופורציונליים או אינטגרטיביים |
| מעבד | מבוסס מיקרופרוססור (ארכיטקטורה ספציפית לא מפורטת בפומבי) |
| זיכרון | Flash: 4–8 MB (לקושחה וקונפיגורציה) RAM: 2–4 MB (לנתוני ריצה) |
| תצוגה | אין תצוגה מובנית; נוריות LED למצב ותקלות |
| קלטים | 2 כניסות אנלוגיות (4–20 mA או 0–5 V, לדרישת מיקום ומשוב) 1 כניסת LVDT/RVDT (למשוב מיקום שסתום) 2 כניסות דיסקרטיות (24 VDC, להפעלה או איפוס) |
| יציאות | 1 יציאת שסתום סרוו (±10 V או ±100 mA, ניתן לקונפיגורציה לשסתומים פרופורציונליים או אינטגרטיביים) 1 יציאה אנלוגית (4–20 mA, למשוב מיקום) 2 יציאות רליי (מגע יבש, עד 250 VAC/2 A, לאזעקות) |
| ממשקי תקשורת | 1 יציאת סריאלית (RS-485, Modbus RTU) 1 יציאת CANbus (לאינטגרציה עם מערכות בקרה של Woodward) Ethernet (אופציונלי, Modbus TCP) |
| דיוק מיקום | ±0.1% מהמהלך המלא |
| זמן תגובה | <50 מ"ש (להתאמת מהלך מלא) |
| פונקציות הגנה | זיהוי אובדן אות, זיהוי תקלה בשסתום, הגנה מפני זרם יתר |
| רזרבה | לא מיותר (אפשרויות מיותרות עם יחידות מרובות) |
| אבחון | זיהוי תקלות, רישום אירועים (עד 100 אירועים), מעקב מיקום, נוריות מצב |
| תאימות | מערכות בקרה של Woodward (למשל, MicroNet, 505, EasyGen), שסתומי סרוו פרופורציונליים/אינטגרטיביים (למשל, Woodward, Moog); התקנים של צד שלישי דרך Modbus; משתלב עם מערכות SCADA |
| אספקת חשמל | 18–32 VDC (24 VDC נומינלי) |
| צריכת חשמל | כ־5–10 וואט |
| מפרטי סביבה | טמפרטורת הפעלה: -40°C עד +70°C (-40°F עד +158°F) טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F) לחות יחסית: 5% עד 95% ללא עיבוי רעידות: תואם IEC 60068-2-6 עמיד לזעזועים: תואם IEC 60068-2-27 |
| מארז | IP20 (דורש מארז לסביבות קשות) |
| ממדים | כ-200 מ"מ (גובה) x 100 מ"מ (רוחב) x 50 מ"מ (עומק) |
| משקל | כ-0.5–1 ק"ג |
| הרכבה | הרכבה על מסילת DIN או על לוח |
| אישורים | תעודות CE, UL, CSA, תעודות ימיות (למשל, DNV, ABS, תלויות בקונפיגורציה); ATEX/IECEx אזור 2 (אופציונלי) |
