Product Description

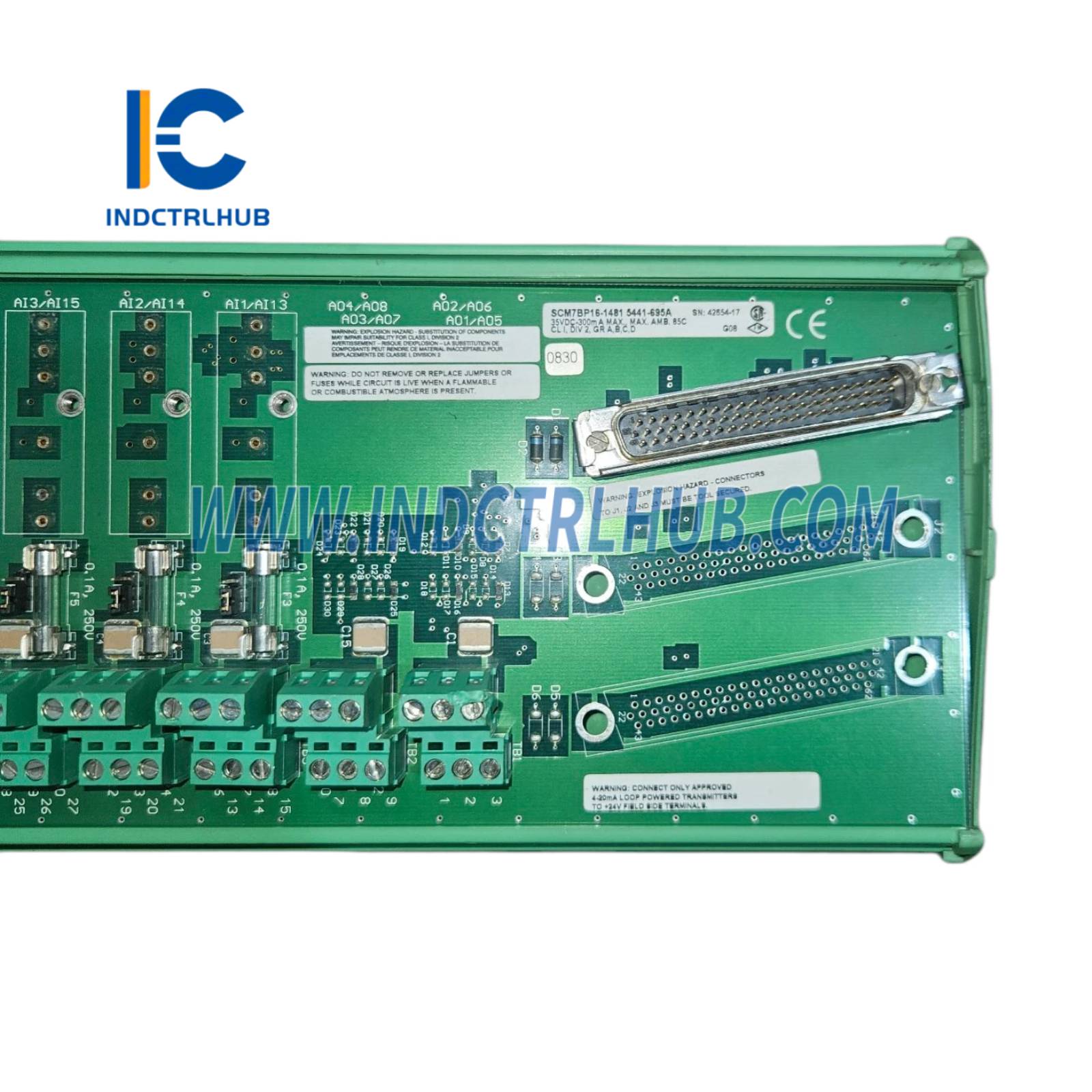

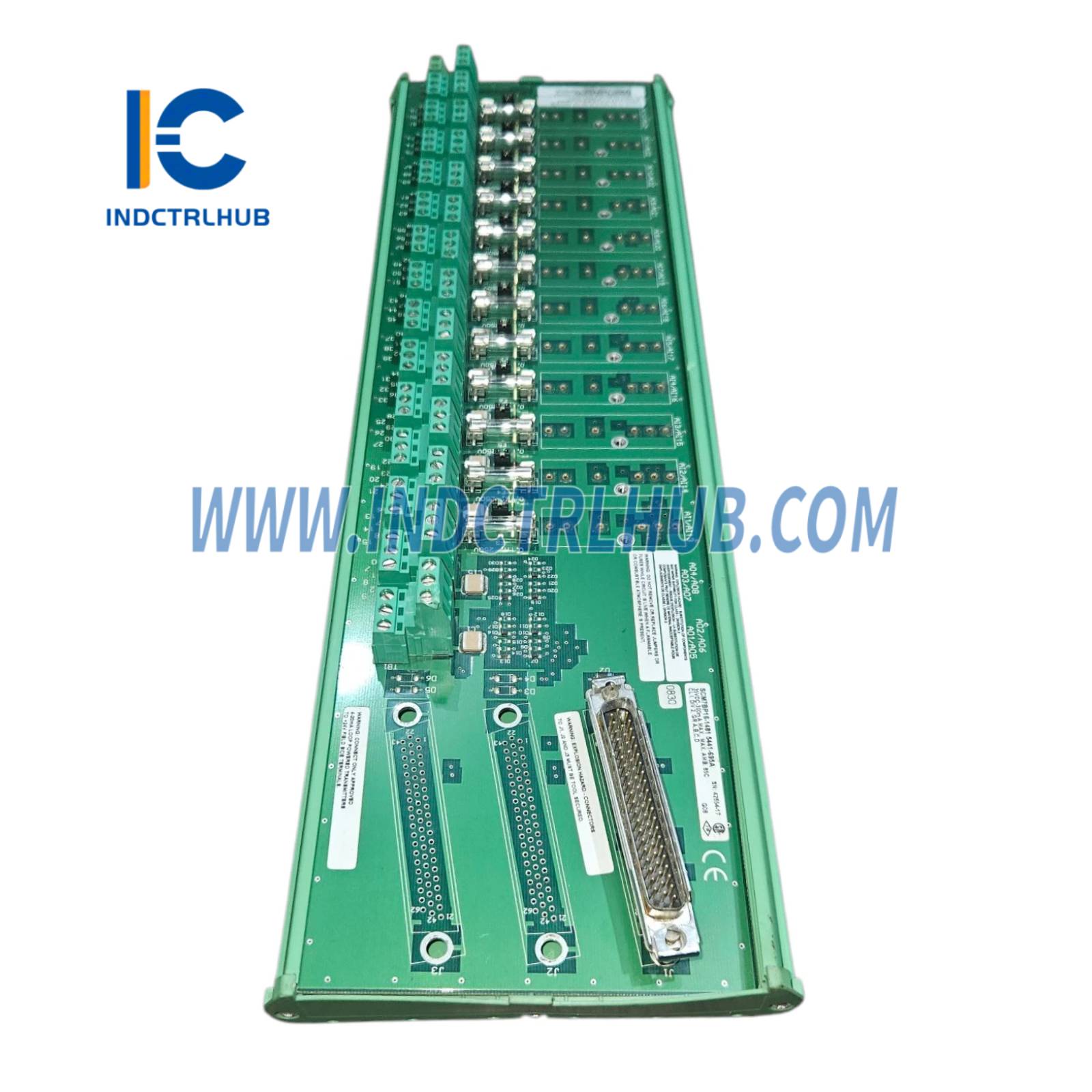

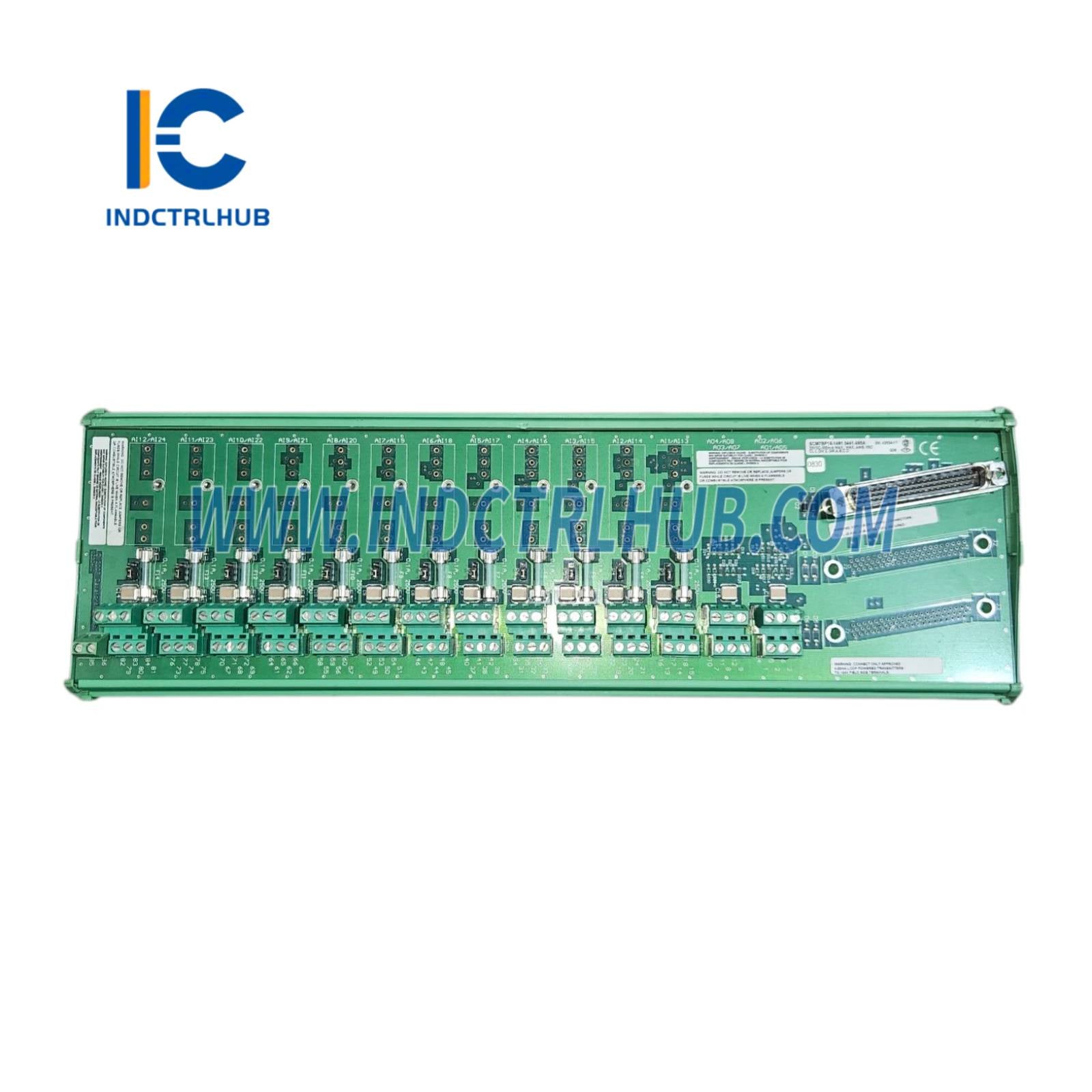

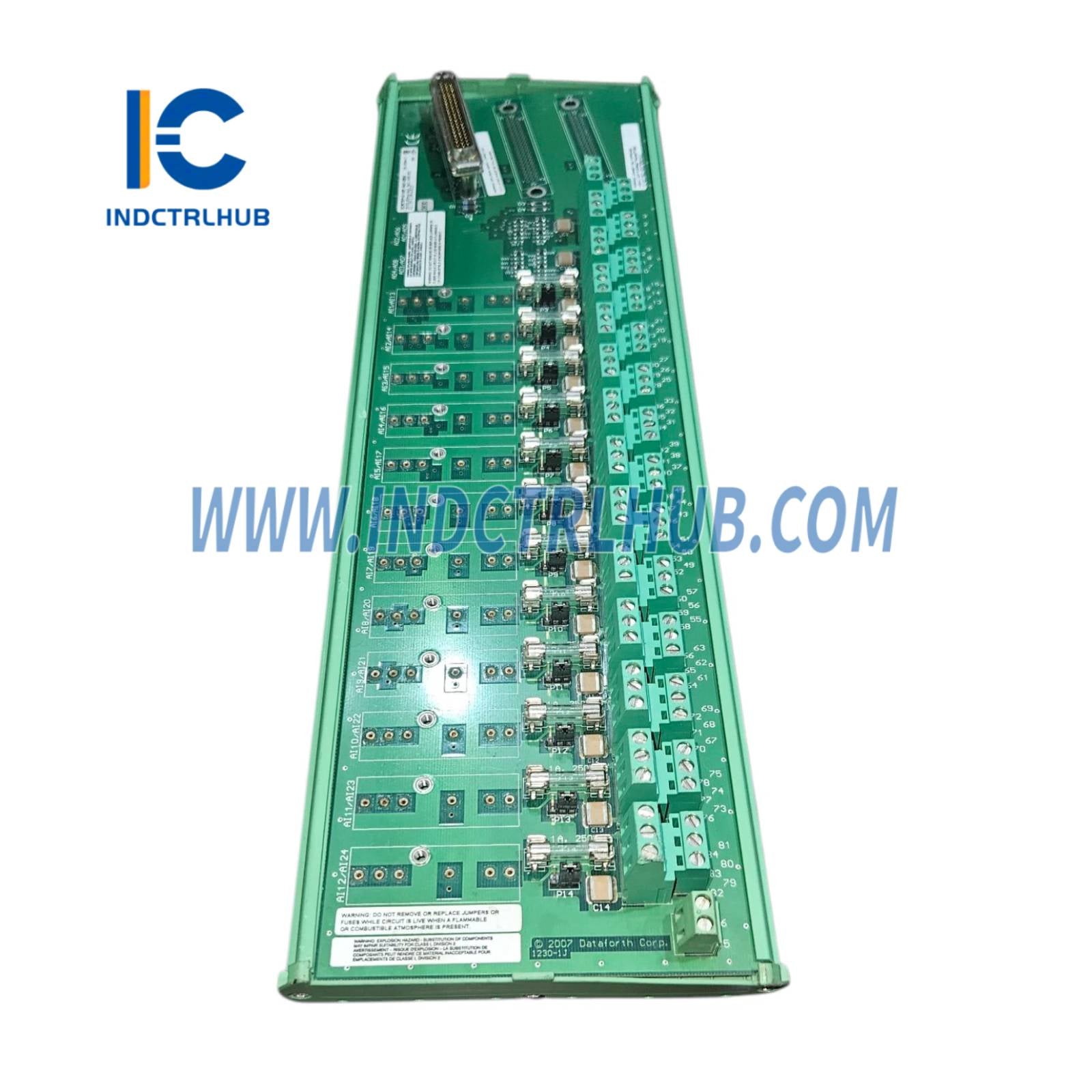

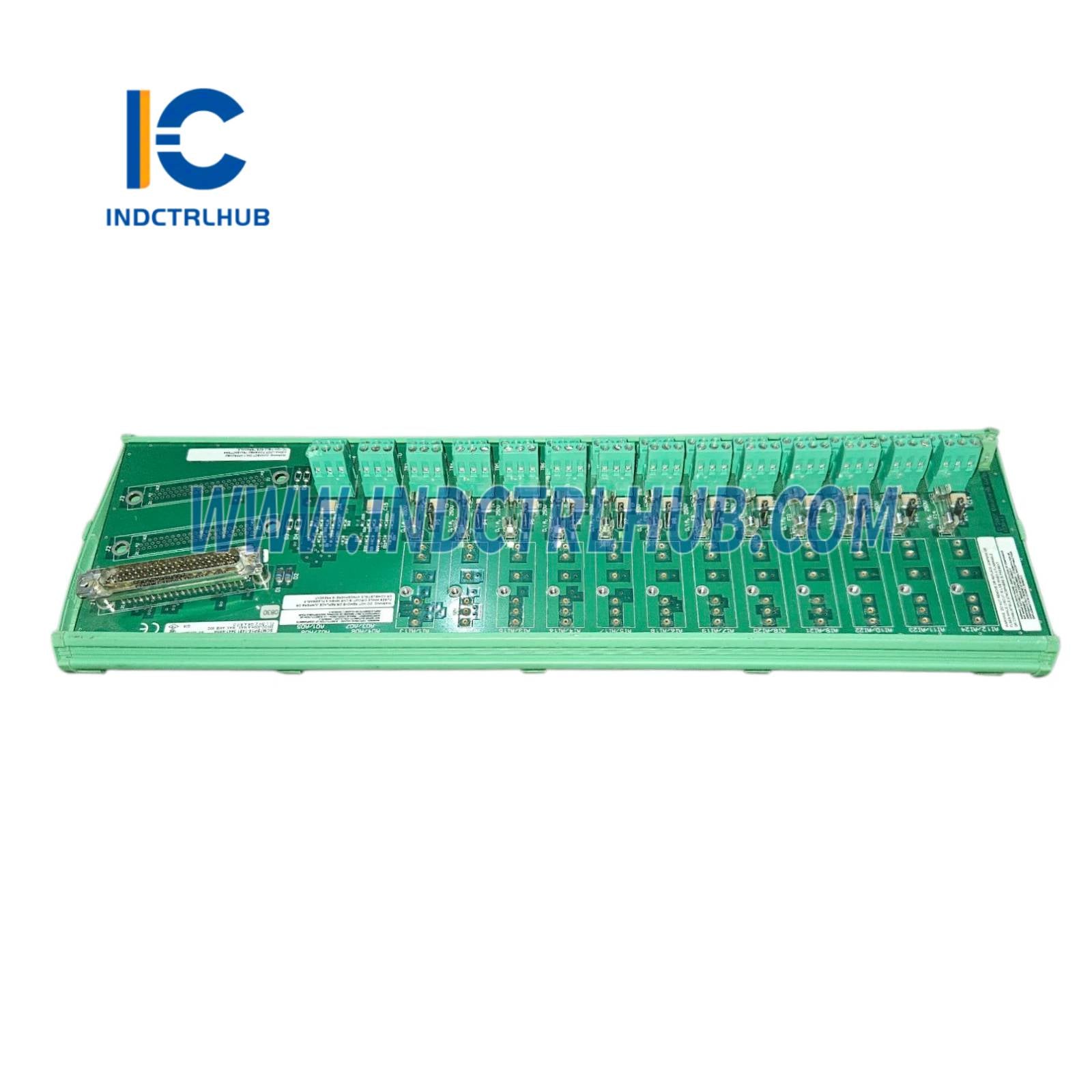

מודול קלט/פלט אנלוגי Woodward 5441-695
סקירת מוצר
- מודול הקלט/פלט (I/O) האנלוגי Woodward 5441-695 מיועד לשימוש במערכות הבקרה MicroNet ו-MicroNet Plus של Woodward. מודול זה מתקשר עם התקני שדה לעיבוד אותות אנלוגיים, ומאפשר פונקציות בקרה, ניטור והגנה מדויקות ליישומים תעשייתיים כגון טורבינות גז ואדים, מדחסים ומערכות ייצור חשמל. הוא משמש בדרך כלל בתעשיות כמו ייצור חשמל, נפט וגז, תעופה וימאות, שבהן עיבוד אותות אנלוגיים מדויק הוא קריטי. ל-5441-695 יש יכולות I/O ברזולוציה גבוהה, עיצוב חזק ואינטגרציה חלקה עם מערכות הבקרה של Woodward.
מפרטים טכניים
- ל-5441-695 יש את המפרטים הבאים בהתבסס על מקורות בתעשייה ותיעוד של Woodward:
| מפרט | פרטים |
|---|---|
| דגם/מספר חלק | 5441-695 |
| יצרן | וודוורד |
| תיאור | מודול קלט/פלט אנלוגי למערכות בקרה MicroNet |
| סדרה | MicroNet, MicroNet Plus |
| פונקציה | מעבד קלטים ופלטים אנלוגיים לבקרה ומעקב |
| קלטים אנלוגיים | מספר ערוצים: 8–16 (תלוי בקונפיגורציה) סוגי אותות: 4–20 mA, 0–5 V, ±10 V, תרמוקפלות, RTDs רזולוציה: 16 ביט (טיפוסי) דיוק: ±0.1% מהטווח המלא (טיפוסי) התנגדות קלט: 250 Ω (זרם), >1 MΩ (מתח) |
| פלטים אנלוגיים | מספר ערוצים: 4–8 (תלוי בקונפיגורציה) סוגי אותות: 4–20 mA, 0–5 V רזולוציה: 16 ביט (טיפוסי) דיוק: ±0.1% מהטווח המלא (טיפוסי) עומס פלט: ≤ 750 Ω (זרם), ≥ 2 kΩ (מתח) |
| זמן תגובה | ≤ 5 מ"ש לקלטים/פלטים (טיפוסי) |
| בידוד | בידוד גלווני בין הערוצים למערכת (עד 1500 וולט) |
| ממשק תקשורת | אוטובוס פנימי של MicroNet (פרוטוקול קנייני) |
| אבחון | זיהוי חריגה מעל/מתחת לטווח, זיהוי מעגל פתוח/קצר, דיווח על תקלות |
| תאימות | מערכות בקרה Woodward MicroNet ו-MicroNet Plus, תואמות ל-CPU של MicroNet ולמודולי I/O נוספים |
| אספקת חשמל | 18–32 VDC (מסופק דרך לוח האחורית של מארז MicroNet) |
| צריכת חשמל | כ-15–25 וואט (תלוי בעומס I/O) |
| מפרטי סביבה | טמפרטורת הפעלה: -40°C עד +70°C (-40°F עד +158°F) טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F) לחות יחסית: 5% עד 95% ללא עיבוי רעידות: עומד בתקן MIL-STD-810 התנגדות לזעזועים: עומד בתקן MIL-STD-810 |
| מארז | IP20 (מוגן כאשר מותקן במארז MicroNet, דירוגי IP גבוהים יותר עם מארזים) |
| ממדים | כ-250 מ"מ (גובה) x 100 מ"מ (רוחב) x 50 מ"מ (עומק) |
| משקל | כ-0.5–1.0 ק"ג |
| הרכבה | מתחבר למארז MicroNet או MicroNet Plus |
| אישורים | CE, UL, CSA, ATEX (לאזורים מסוכנים, תלוי בתצורה), אישורי ימי (למשל, DNV, ABS) |
