Product Description
סקירת מוצר

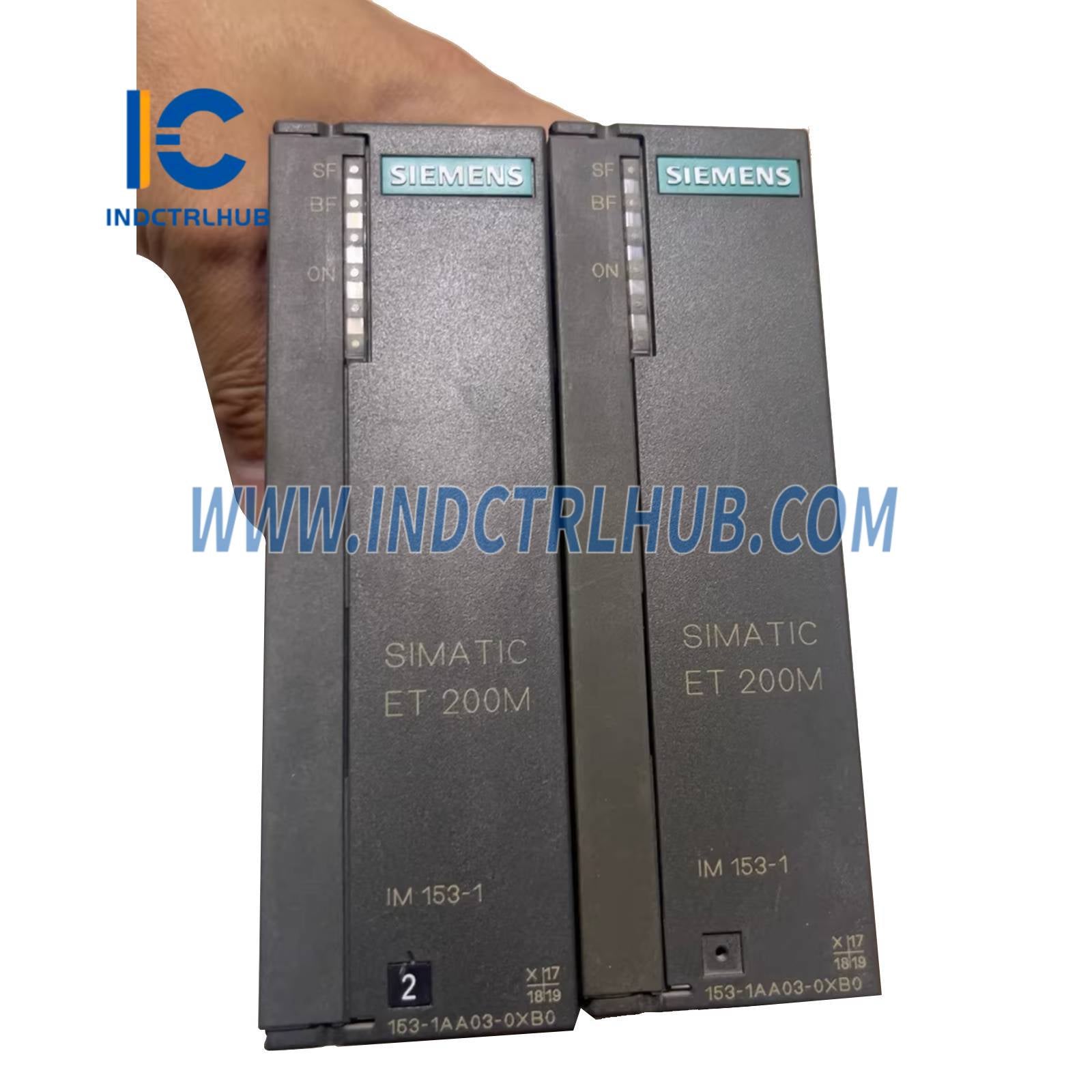

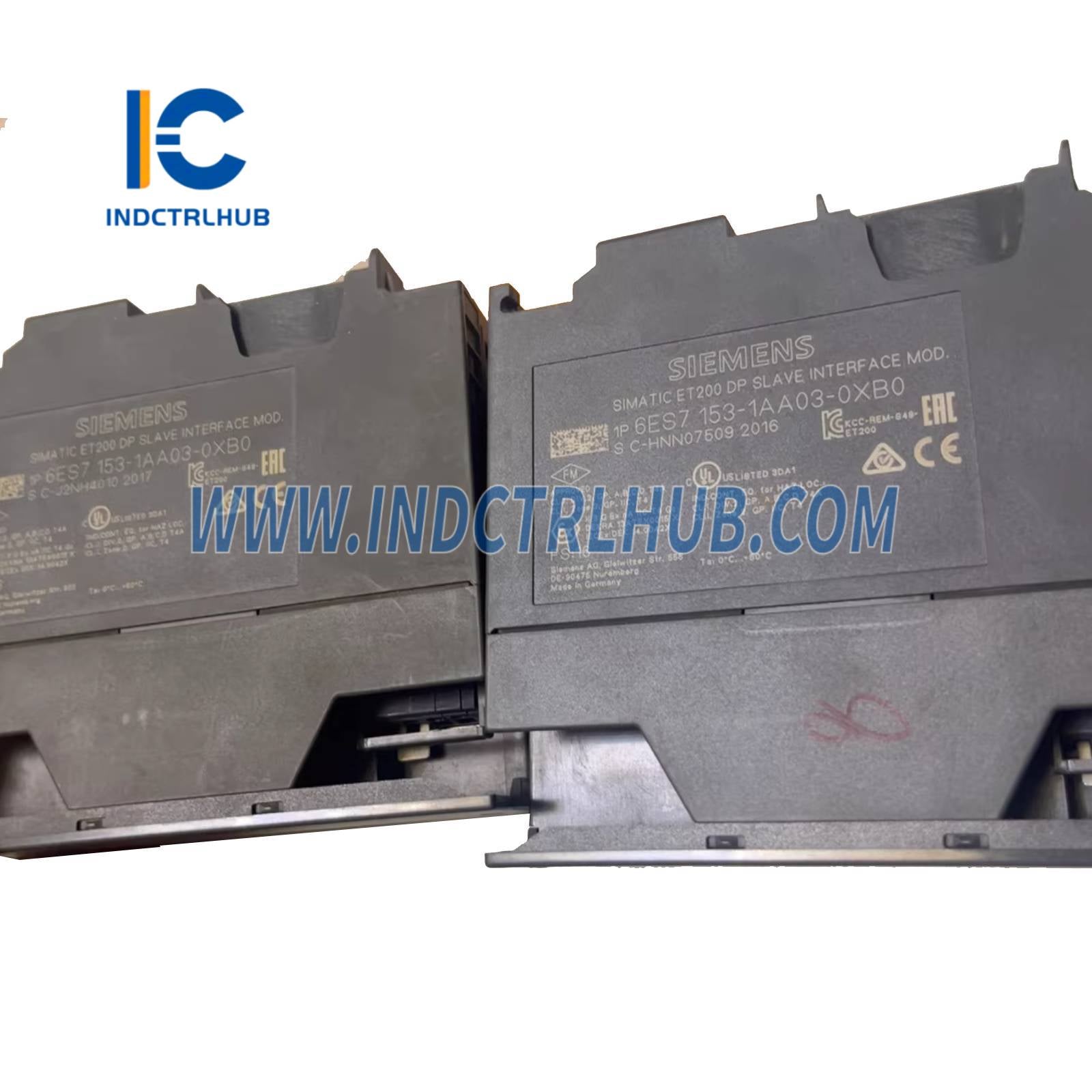

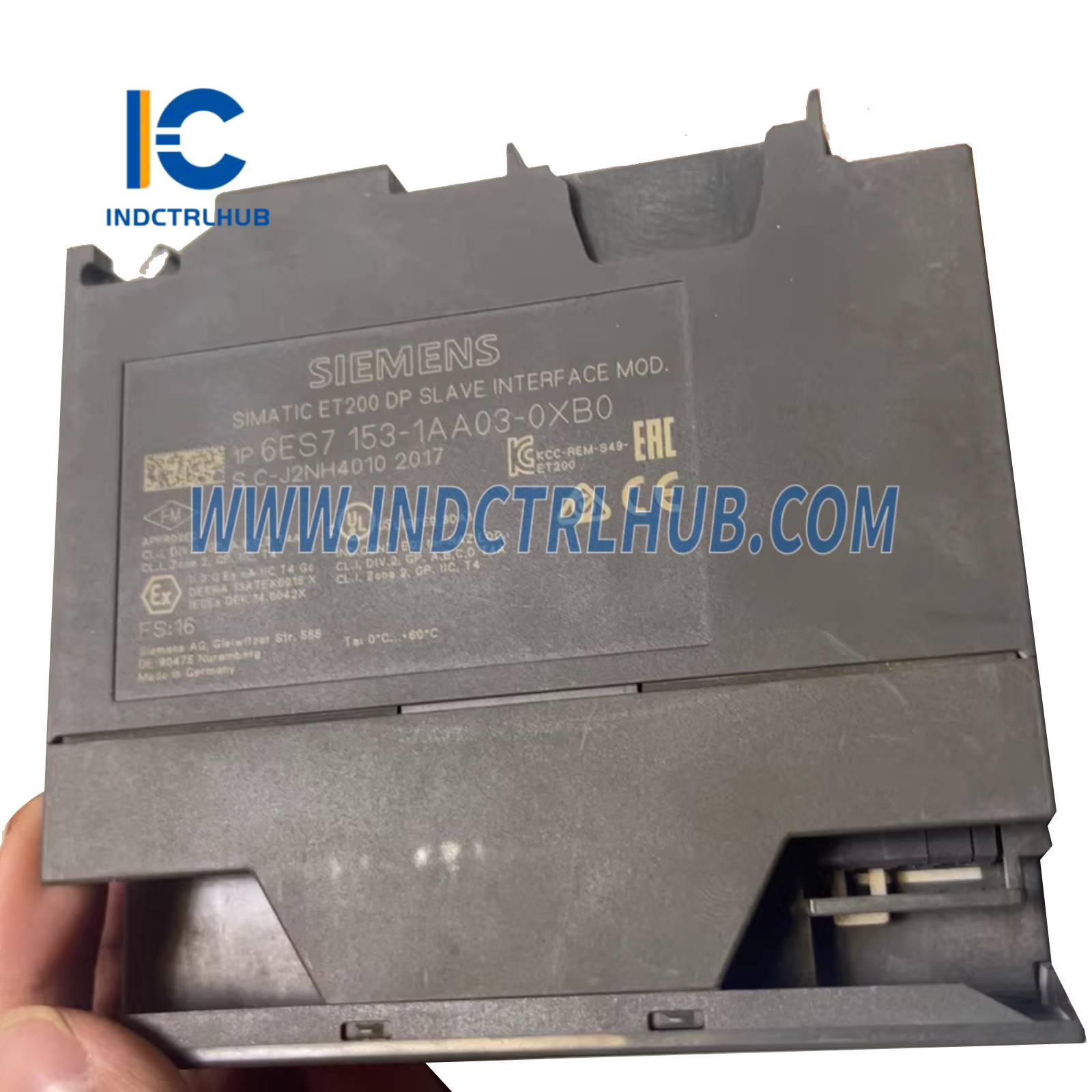

- תיאור: Siemens 6ES7153-1AA03-0XB0 הוא מודול ממשק (IM 153-1) למערכת קלט/פלט מבוזרת SIMATIC ET 200M, חלק מסדרת SIMATIC S7 של Siemens. הוא משמש כקישור התקשורת בין PLC מרכזי SIMATIC S7
מפרטים טכניים
| מפרט | פרטים |
|---|---|
| יצרן | סימנס |
| סדרה | SIMATIC ET 200M (תואם ל-SIMATIC S7-300/400) |
| דגם/מספר חלק | 6ES7153-1AA03-0XB0 |
| סוג דגם | מודול ממשק (IM 153-1) |
| פונקציה | מחבר קלט/פלט מבוזר ET 200M ל-PLC SIMATIC S7 דרך PROFIBUS DP |
| תצוגה | לא רלוונטי (כולל נורות LED למצב: SF, BF, ON) |
| קלטים | לא רלוונטי (מודול תקשורת, ממשק עם מודולי קלט/פלט) |
| יציאות | לא רלוונטי (מודול תקשורת, ממשק עם מודולי קלט/פלט) |
| ממשקי תקשורת | PROFIBUS DP (מחבר Sub-D 9 פינים, עד 12 Mbit/s) |
| עיבוד אותות | לא רלוונטי |
| דיוק | לא רלוונטי |
| רזרבה | לא נתמך (זמינות רדונדנס בדגמים מתקדמים יותר כמו IM 153-2) |
| אבחון | אבחון מובנה למצב תקשורת ומודול, מנוטר דרך STEP 7 או TIA Portal |
| תאימות | מודולי קלט/פלט SIMATIC ET 200M (עד 8 מודולים לכל תחנה), PLCs של SIMATIC S7-300/400 |
| אספקת חשמל | 24 VDC (20.4–28.8 VDC) |
| צריכת חשמל | כ-2.5 W |
| מפרטי סביבה | טמפרטורת הפעלה: 0°C עד +60°C טמפרטורת אחסון: -40°C עד +70°C לחות יחסית: 5% עד 95% ללא עיבוי |
| מארז | IP20 (כאשר מותקן במתקן ET 200M) |
| ממדים | כ-40 מ"מ (רוחב) x 125 מ"מ (גובה) x 117 מ"מ (עומק) |
| משקל | כ-0.28 ק"ג |
| הרכבה | הרכבה על מסילת DIN או במתקן ב-ET 200M |
| אישורים | CE, UL, CSA, ATEX (תלוי במערכת) |
