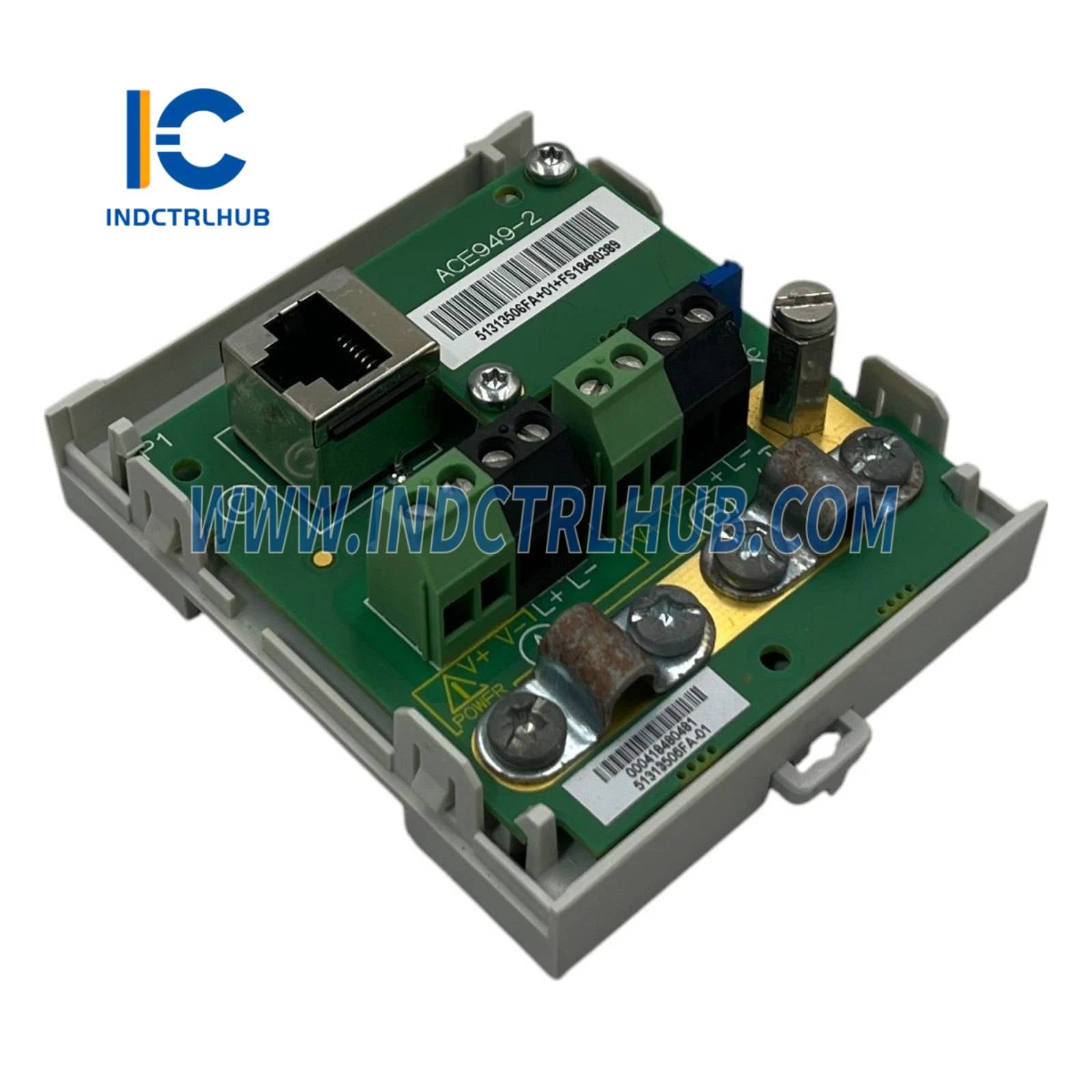

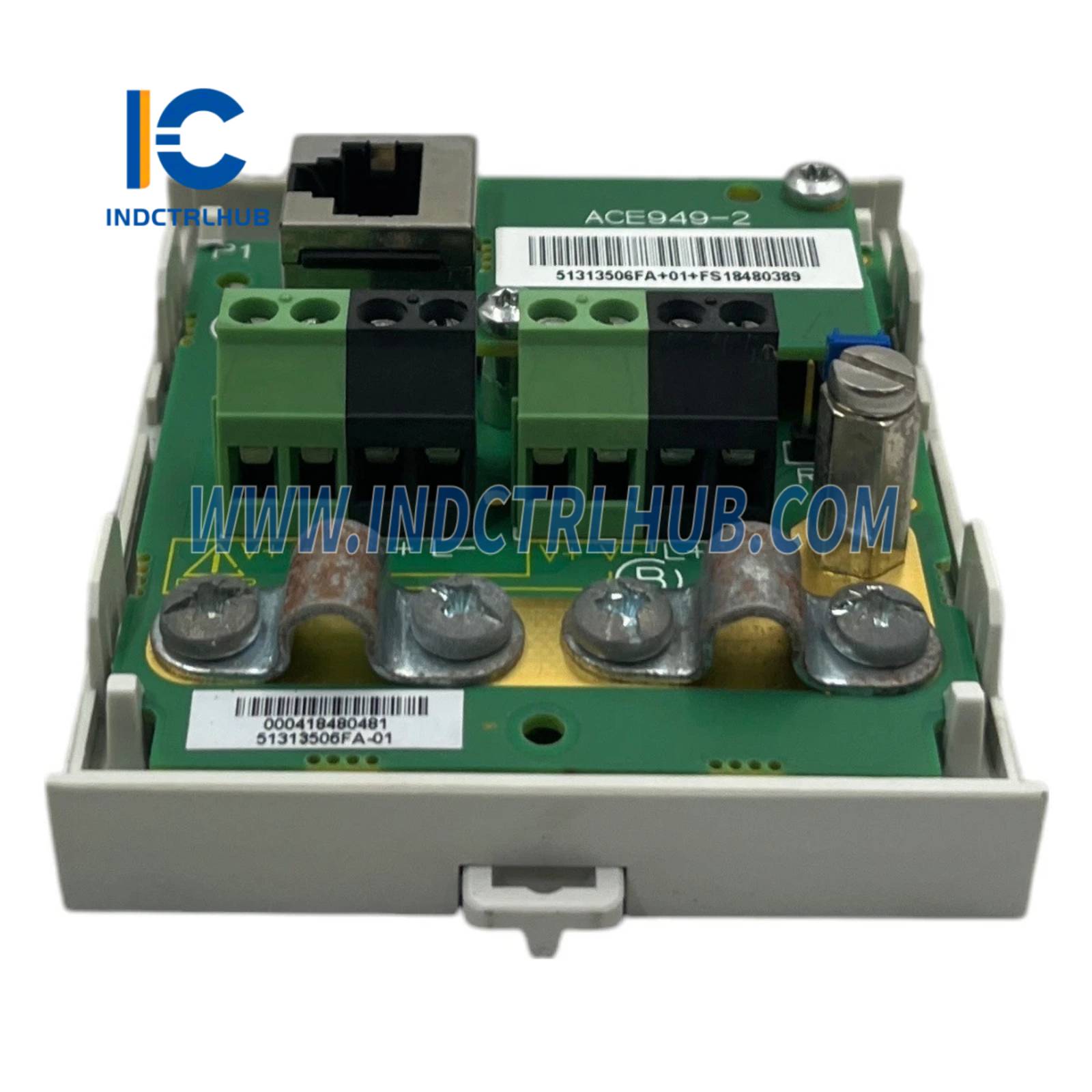

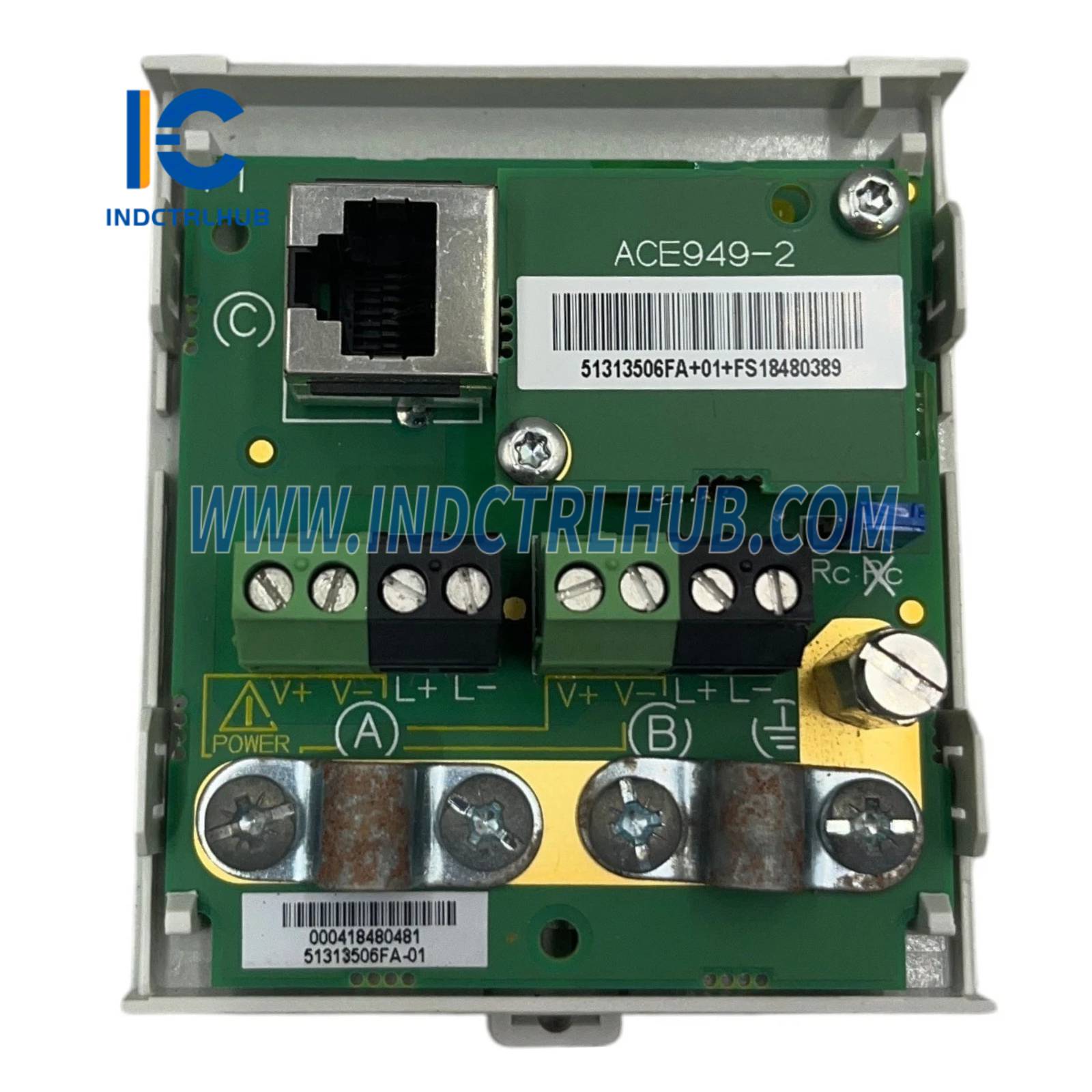

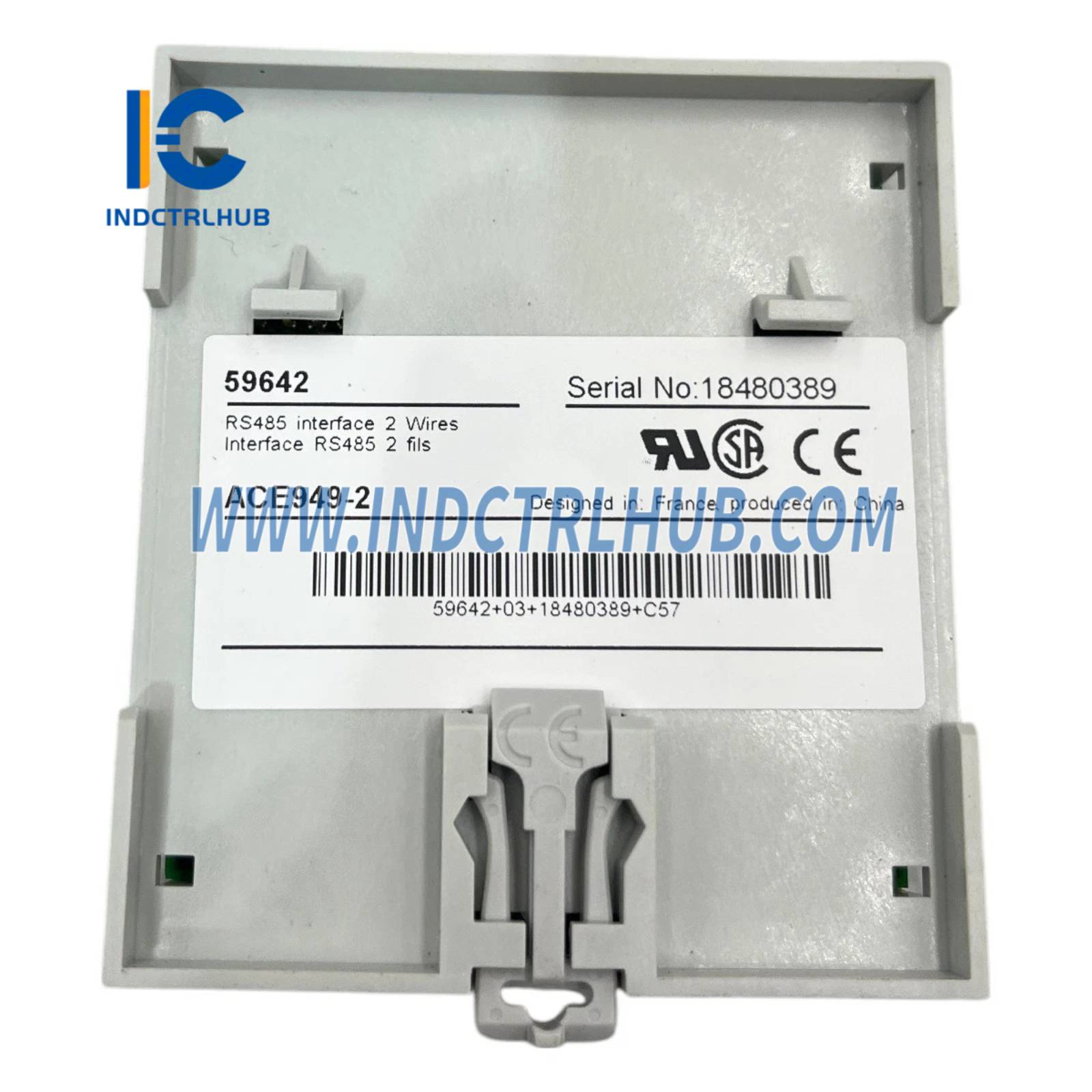

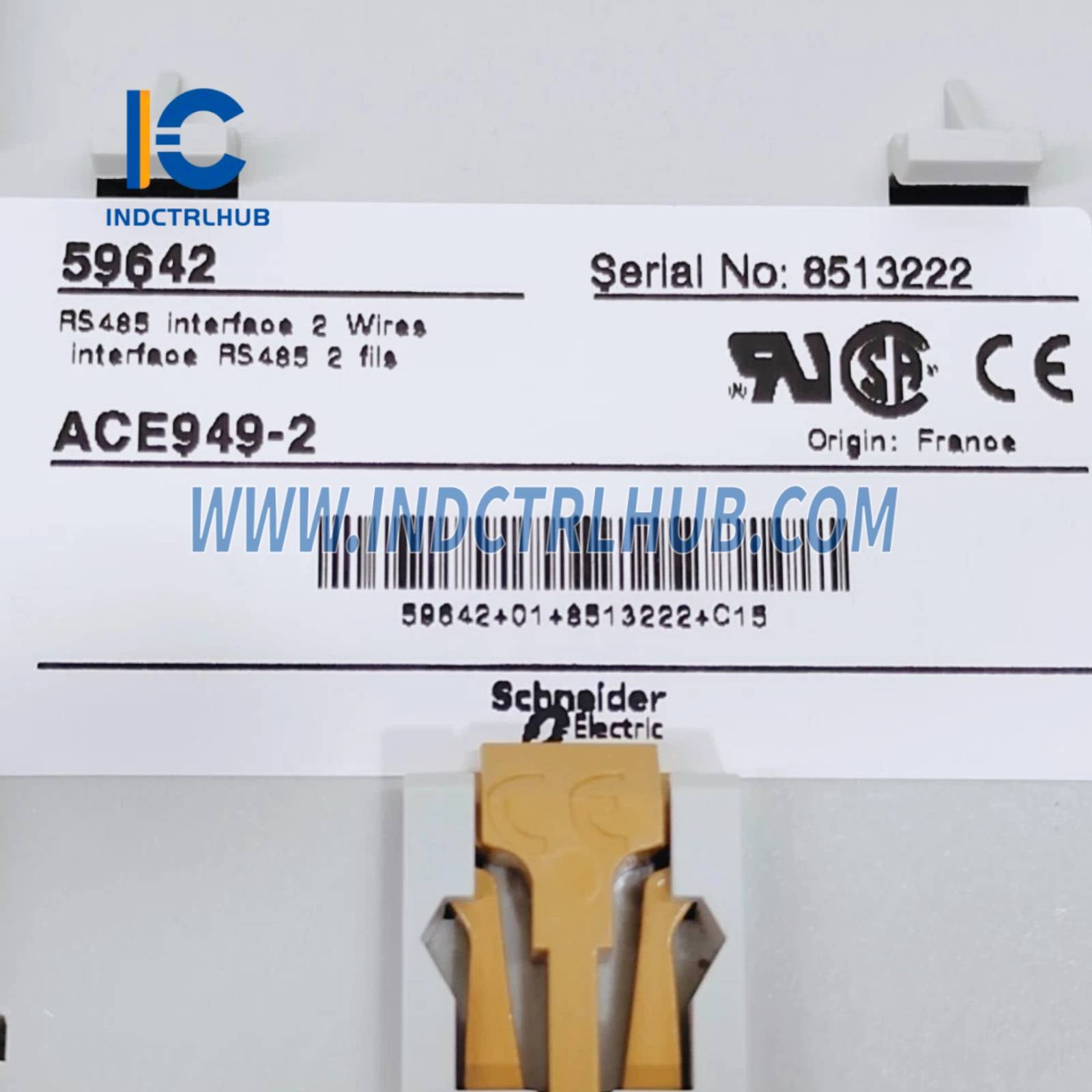

ממשק Schneider RS485 2 חוטים ACE949-2 עבור Sepam
ממשק Schneider RS485 2 חוטים ACE949-2 עבור Sepam
Manufacturer: Schneider
Product No.: ACE949-2
Condition:1000 במלאי
Product Type: ממשק RS485 2 חוטים ACE949-2 עבור Sepam
Product Origin: USA
Payment: T/T, Western Union
Weight: 1463g
Shipping port: Xiamen
Warranty: 12 months
- תמיכה 24/7
- החזרות תוך 30 יום
- משלוח מהיר
_
מידע כללי
|
שדה |
פרטים |
|---|---|
|
יצרן |
שניידר אלקטריק |
|
מספר דגם/חלק |
ACE949-2 |
|
תיאור |
ממשק RS485 2 חוטים ACE949-2 לסדרת Sepam 20, 40, 60, 80 |
|
תואם עם |
סדרת Sepam 20, 40, 48, 60, 80, 80 NPP |
_
_
מפרטים טכניים
|
קטגוריה |
פרטים |
|---|---|
|
יציאות תקשורת |
RS485 - 2 חוטים (רשת Modbus RTU - ממשקי E-LAN ו-S-LAN) |
|
איתות מקומי |
LED לפעילות קישור (בחזית) |
|
מתח אספקה |
12 V DC ±10% / 24 V DC ±10% |
|
זרם אספקה מקסימלי |
16 mA (מצב קבלה), 40 mA (מצב שידור) |
|
הרכבה |
קבוע, על מסילת DIN סימטרית |
|
ממדים (גובה_רוחב_עומק) |
88 _ 72 _ 30 מ"מ |
|
משקל נקי |
0.1 ק"ג |
_
_
חוסן מכני (תקני IEC 60255 & IEC 60068)
|
מצב |
מפרט |
|---|---|
|
עמידות לרעידת אדמה (תפעול) |
1 Gn (אנכי), 2 Gn (אופקי) |
|
זעזוע (מופעל / לא מופעל) |
10 Gn (תפעול), 27 Gn & 20 Gn (ללא מתח) |
|
רטט (תפעול / אחסון) |
1 Gn עד 2 Gn, 10_150 הרץ / ±1 מ"מ ב-2_13.2 הרץ |
_
_
מרחק כבל (מספר מכשירים _ מתח)
|
מספר מכשירים |
12 וולט DC |
24 וולט DC |
|---|---|---|
|
5 מכשירים |
320 מ' |
1000 מ' |
|
10 מכשירים |
180 מ' |
750 מ' |
|
20 מכשירים |
160 מ' |
450 מ' |
|
25 מכשירים |
125 מ' |
375 מ' |
_
_
טרמינלים לחיבור עזר
|
סוג |
מפרט |
|---|---|
|
סוג ברגים (כבל) |
2.5 עד 50 מ"מ², <0.2 מ' |
|
סוג ברגים (קלוע) |
קלוע נחושת מצופה בדיל, 6 עד 100 מ"מ² |
|
מומנט הידוק |
2.2 N·m |
_
_
מפרטים סביבתיים
|
מצב |
סטנדרט וערך |
|---|---|
|
טמפרטורת הפעלה |
-25 עד +70 °C |
|
טמפרטורת אחסון |
-25 עד +70 °C |
|
חום לח (תפעול/אחסון) |
עד 93% לחות יחסית ב-40°C למשך 10_56 ימים (IEC 60068-2-78) |
|
ערפל מלח |
6 ימים (IEC 60068-2-52) |
|
עמידות לגזים מאכלים |
מבחן 2 ו-4 (IEC 60068-2-60) |
|
חשיפה לקור/חום |
-25 °C / +70 °C (IEC 60068-2-1 / -2) |
|
רעידות וזעזועים |
לפי סדרת IEC 60255-21 ו-IEC 60068-2-6 |
|
תקני EMC ועמידות |
תואם לתקנים IEC 60255-22-x, IEC 61000-x, ANSI C37.90.x |
_
_
מידע על האריזה
|
סוג החבילה |
יחידות |
ממדים (ס"מ) |
משקל |
|---|---|---|---|
|
חבילה 1 (PCE) |
1 |
18.3 _ 12.1 _ 6 |
145.4 גרם |
|
חבילה 2 (S02) |
8 |
40 _ 30 _ 15 |
1.463 ק"ג |
|
חבילה 3 (P12) |
64 |
120 _ 80 _ 30 |
23.306 ק"ג |
_
