Product Description
מידע כללי
|
תחום |
פרטים |
|---|---|
|
יצרן |
שניידר אלקטריק |
|
דגם/מספר חלק |
BMEH584040 |
|
תיאור |
מודול מעבד HSBY מיותר M580 – רמה 4 – מרחוק |
|
טווח מוצר |
Modicon M580 |
|
סוג מוצר |
מודול מעבד מיותר |
מידע טכני
|
מפרט |
פרטים |
|---|---|
|
מספר המדפים |
1 |
|
יישומים נתמכים |
HART, מקודד SSI, קישור סידורי, בקרת תנועה, חותמת זמן, מונה, בקרת תהליך, לולאות מתכנתות |
|
ערוצי בקרה |
לולאות מתכנתות |
|
חיבורים משולבים |

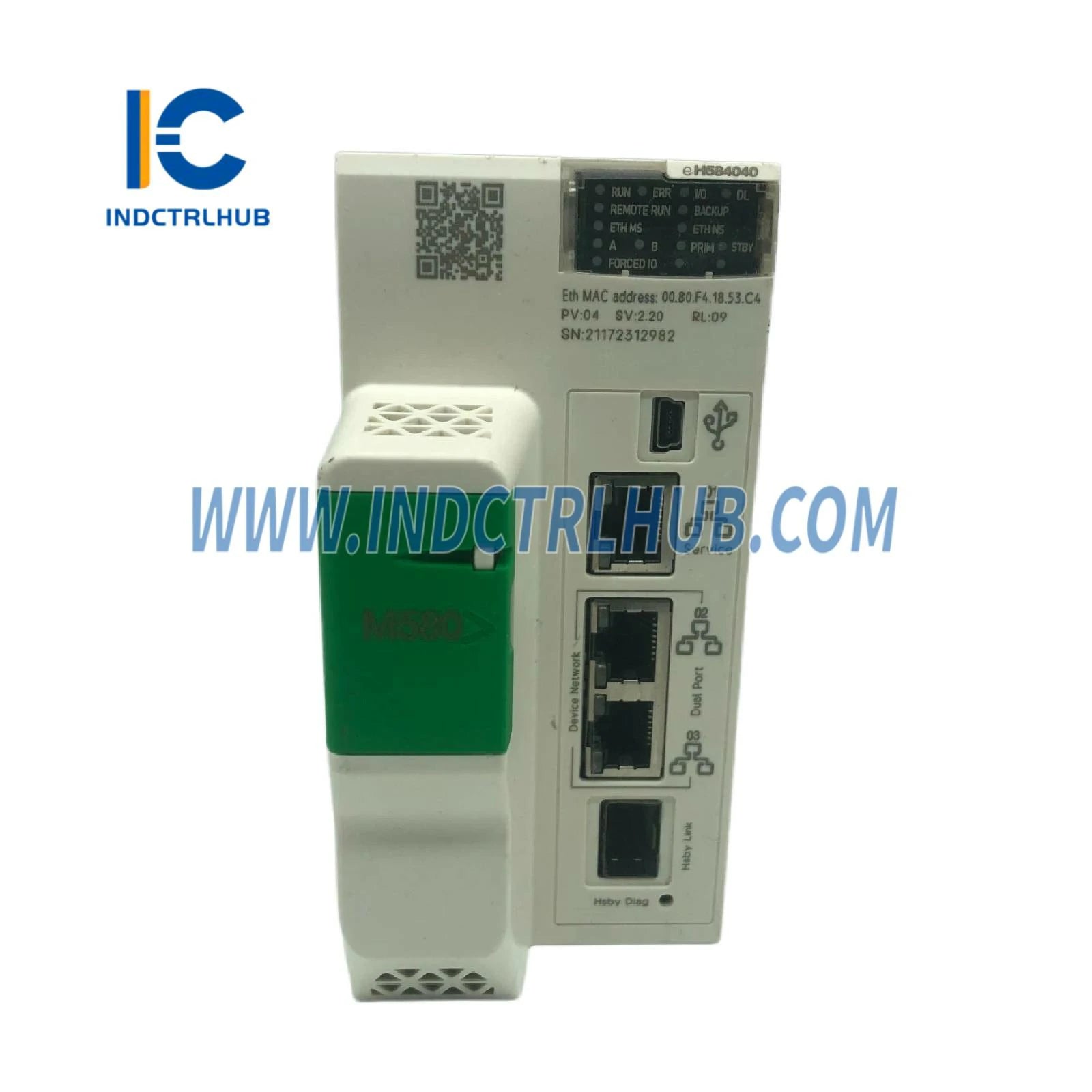

1x Ethernet TCP/IP (פורט שירות) 2x Ethernet TCP/IP (רשת מכשירים) 1x Ethernet (פורט HSBY) 1x USB מיני B |
|
תחנות קלט/פלט מרוחקות |
עד 16 (2 מדפים לכל X80 ו-Quantum drops) |
|
ציוד מבוזר נתמך |
64 |
|
מודולי תקשורת מעבד |
8x AS-Interface 16 מודולי תקשורת Ethernet |
|
שירותי תקשורת |
סורק RIO, סורק DIO |
זיכרון
|
סוג |
פרטים |
|---|---|
|
Flash (ניתן להרחבה) |
4 GB (אחסון נתונים) |
|
זיכרון RAM משולב |
10 kB (זיכרון מערכת) |
|
16 MB (תוכנית) |
|
|
2048 kB (נתונים) |
מבנה היישום
|
סוגי משימות |
פרטים |
|---|---|
|
משימת מאסטר |
1 מחזורי/תקופתי |
|
משימה מהירה |
1 מחזורי |
ביצועים
|
מהירות הוראות |
פרטים |
|---|---|
|
30 Kinst/ms |
65% בוליאני + 35% אריתמטיקה קבועה |
|
40 Kinst/ms |
100% בוליאני |
תכונות אבטחת סייבר
|
תכונות |
|---|
|
מאושר Achilles |
|
מניעת DoS |
|
IPSec |
|
רישום SNMP |
|
תמיכה בפרוטוקול Syslog |
|
אבטחת שכבת תחבורה |
|
רישום ביקורת |
|
חומת אש משובצת |
|
חתימת קושחה |
|
הגנת סיסמה |
|
הקשחת פורטים |
|
תקשורת מאובטחת (HTTPS) |
|
יומן אבטחה |
חשמל ואמינות
|
מפרט |
פרטים |
|---|---|
|
צריכת זרם |
360 mA ב-24 V DC |
|
MTBF |
650,000 שעות |
נוריות מצב
|
נורית אינדיקציה |
צבע |
|---|---|
|
המעבד פועל |
ירוק (RUN) |
|
תקלה במעבד/מערכת |
אדום (ERR) |
|
תקלה במודול I/O |
אדום (I/O) |
|
הורדה בתהליך |
ירוק (DL) |
|
תקלה בכרטיס זיכרון/זיכרון CPU |
אדום (BACKUP) |
|
מצב קונפיגורציית פורט אתרנט |
ירוק/אדום (ETH MS) |
|
מצב רשת אתרנט |
ירוק/אדום (ETH NS) |
|
מעבד עמית פועל |
ירוק (REMOTE RUN) |
|
מזהה מעבד A/B |
ירוק (A / B) |
|
הצגת ראשי/ממתין |
ירוק (PRIM / STBY) |
|
קלט/פלט בכפייה על ידי המשתמש |
ירוק (FORCED IO) |
|
מצב קישור חם במצב המתנה |
ירוק (Hsby Diag) |
מפרטי סביבה
|
מפרט |
פרטים |
|---|---|
|
טמפרטורת הפעלה |
0…60 מעלות צלזיוס |
|
טמפרטורת אחסון |
-40 עד 85 °C |
|
גובה הפעלה |
0–2000 מ' (רגיל) 2000–5000 מ' (עם הפחתה) |
|
לחות יחסית |
5–95% ב-55 °C, ללא עיבוי |
|
עמידות לרעידות |
3 gn |
|
עמידות לזעזועים |
30 gn |
|
דרגת הגנה IP |
IP20 |
ציות ותעודות
|
תקנים |
פרטים |
|---|---|
|
הנחיות |
2014/35/EU (מתח נמוך), 2014/30/EU (EMC) |
|
סימון |
CE |
מפרטים פיזיים
|
מפרט |
פרטים |
|---|---|
|
משקל נקי |
0.849 ק"ג |
מידע על אריזה
|
חבילה |
ממדים (ס"מ) |
משקל |
יחידות לכל חבילה |
|---|---|---|---|
|
חבילה 1 (PCE) |
25.8 × 18.0 × 9.1 |
884 ג"ר |
1 |
|
חבילה 2 (S03) |
40.0 × 30.0 × 30.0 |
5.770 ק"ג |
6 |
