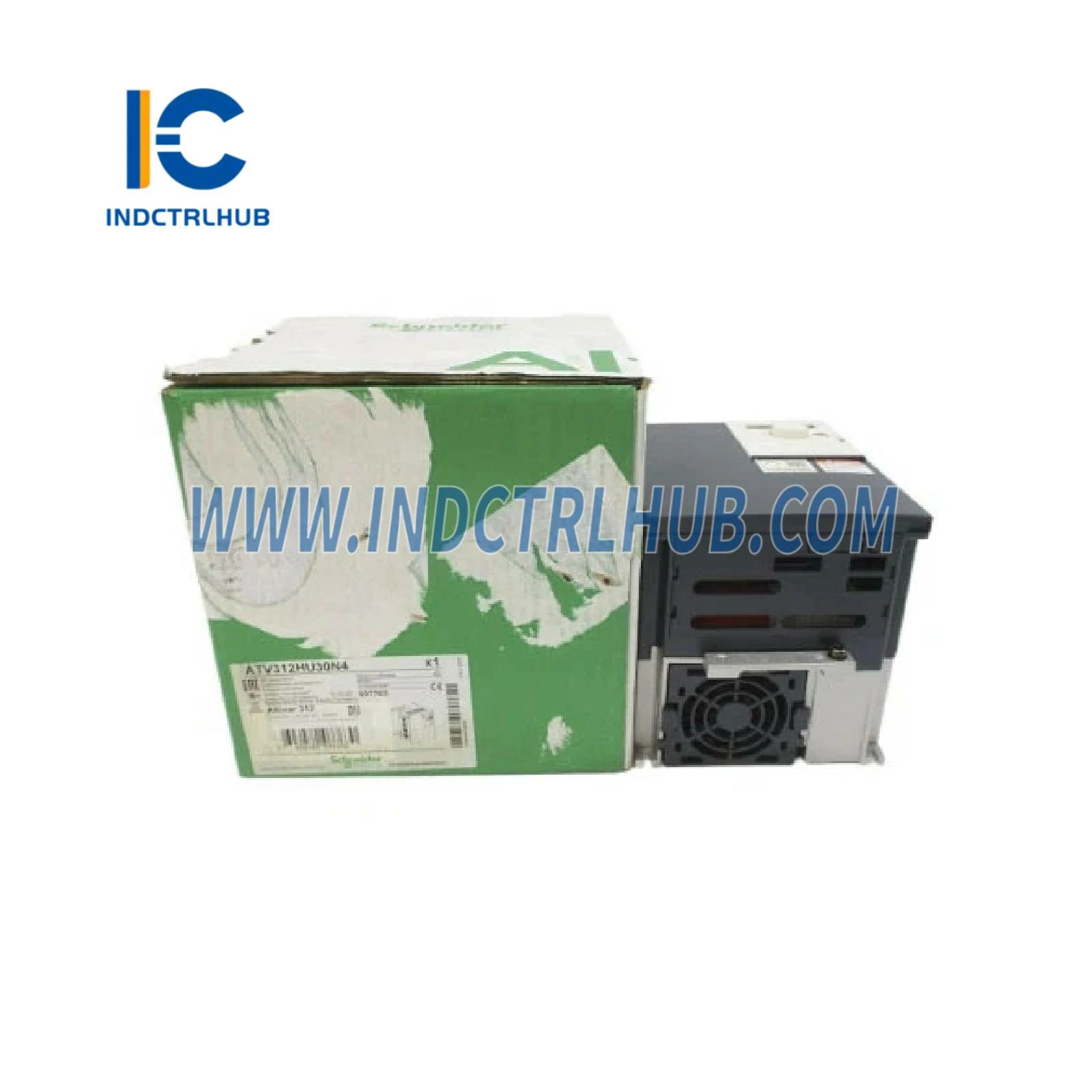

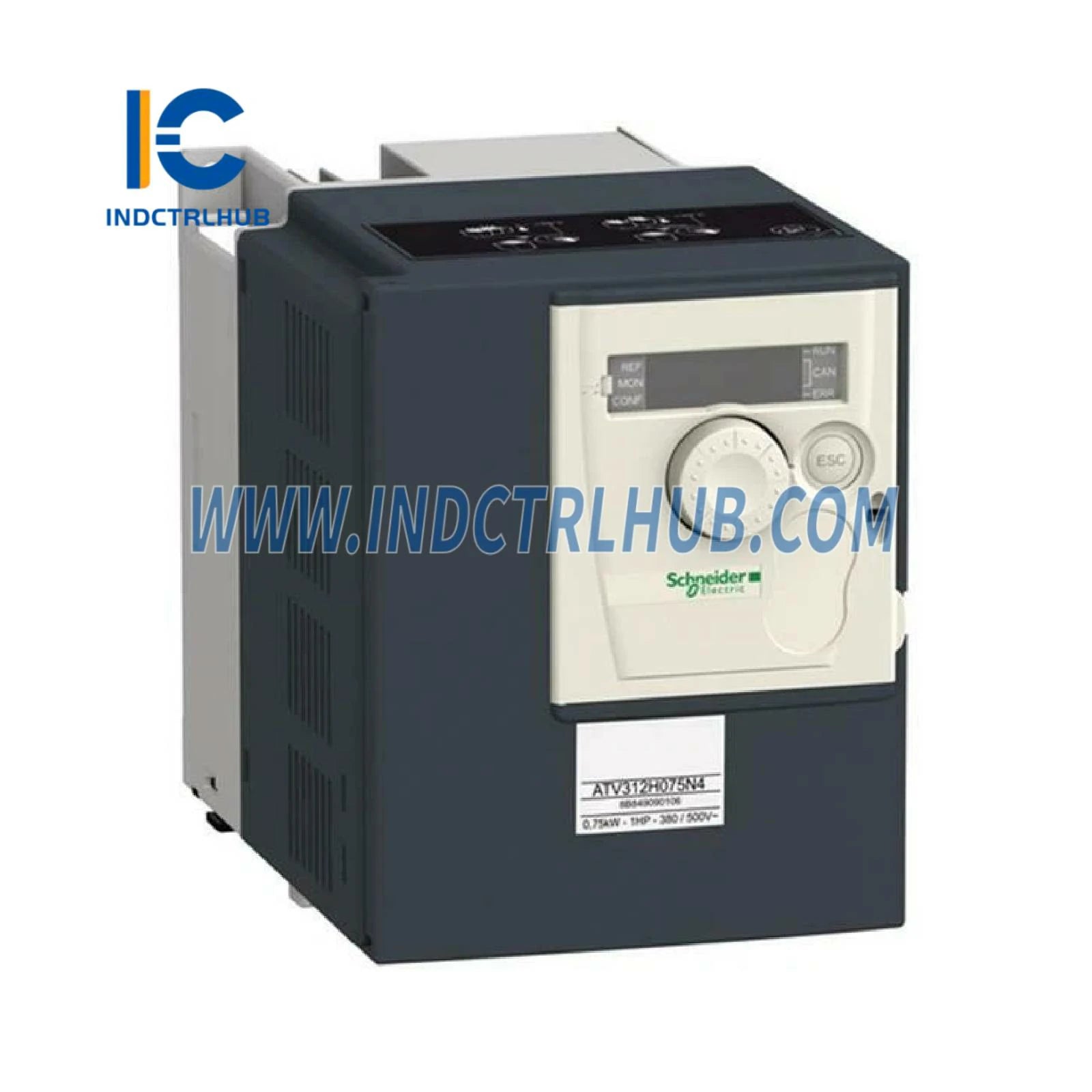

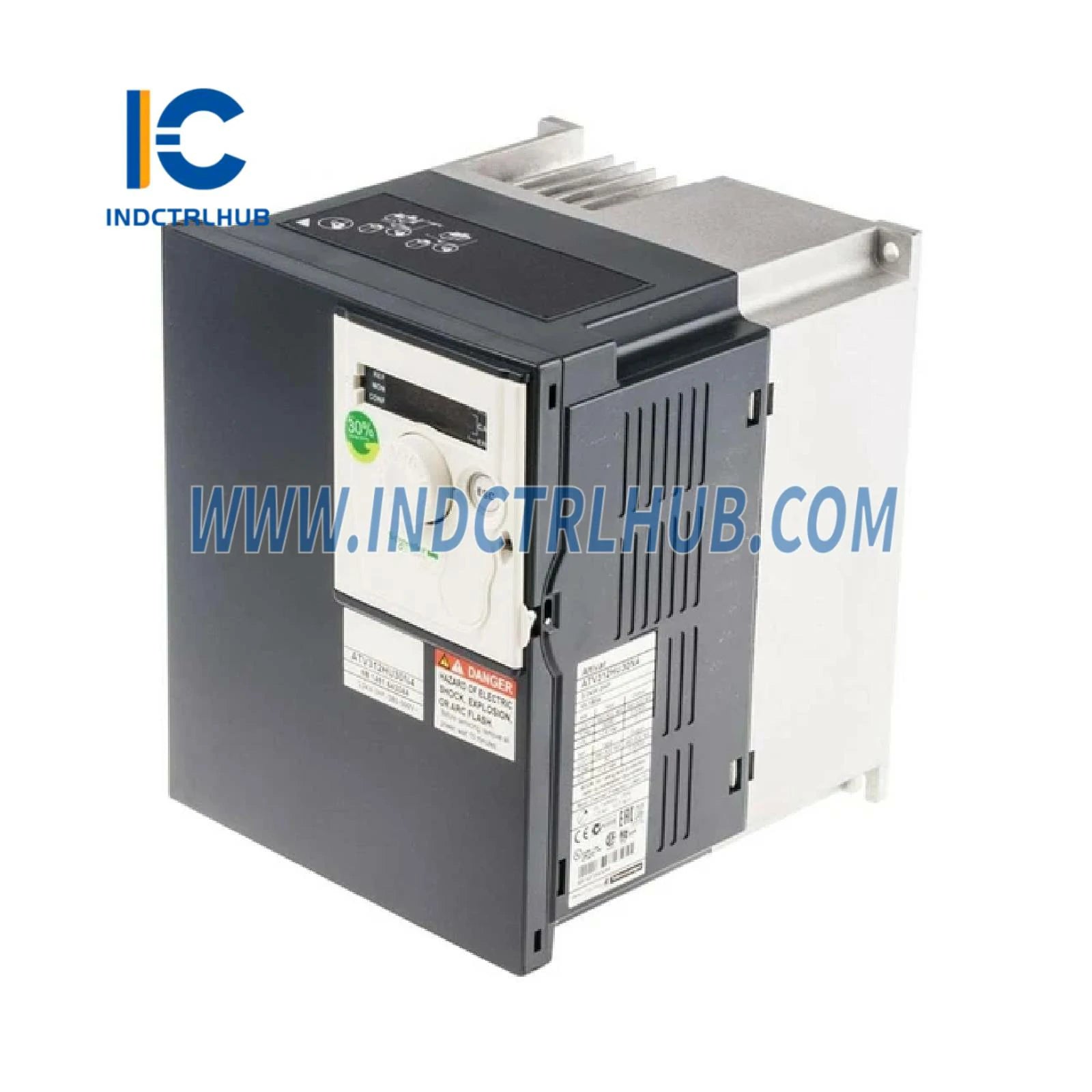

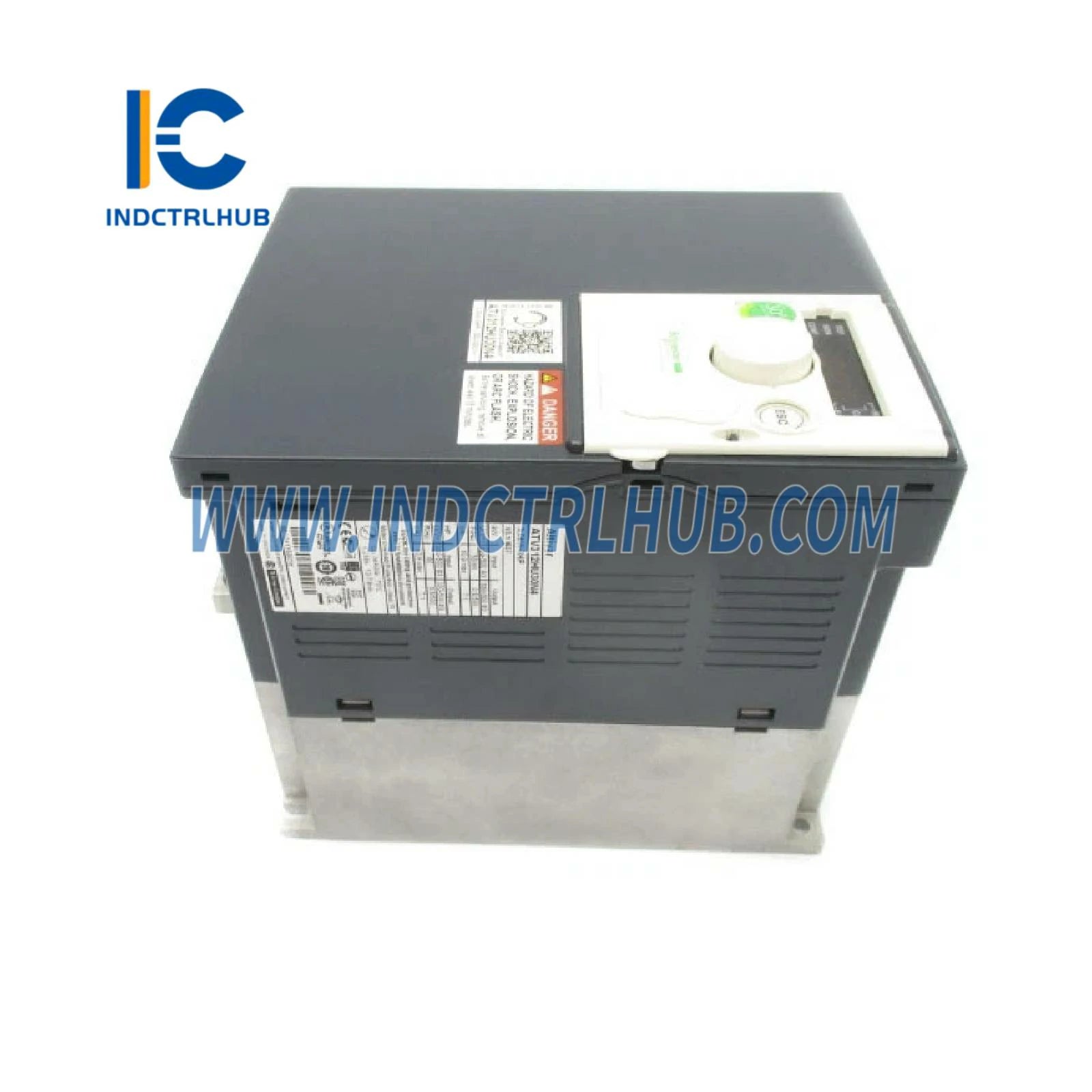

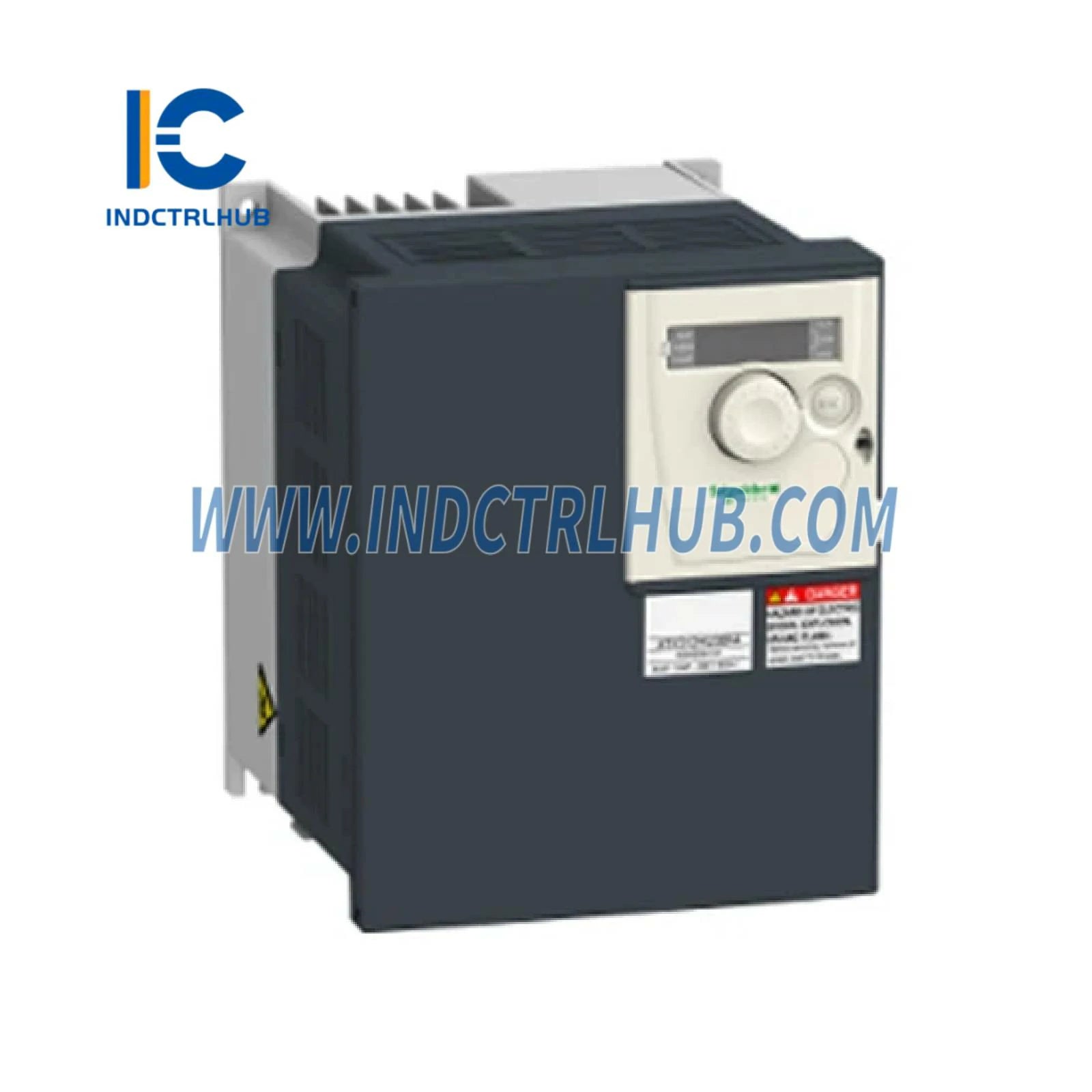

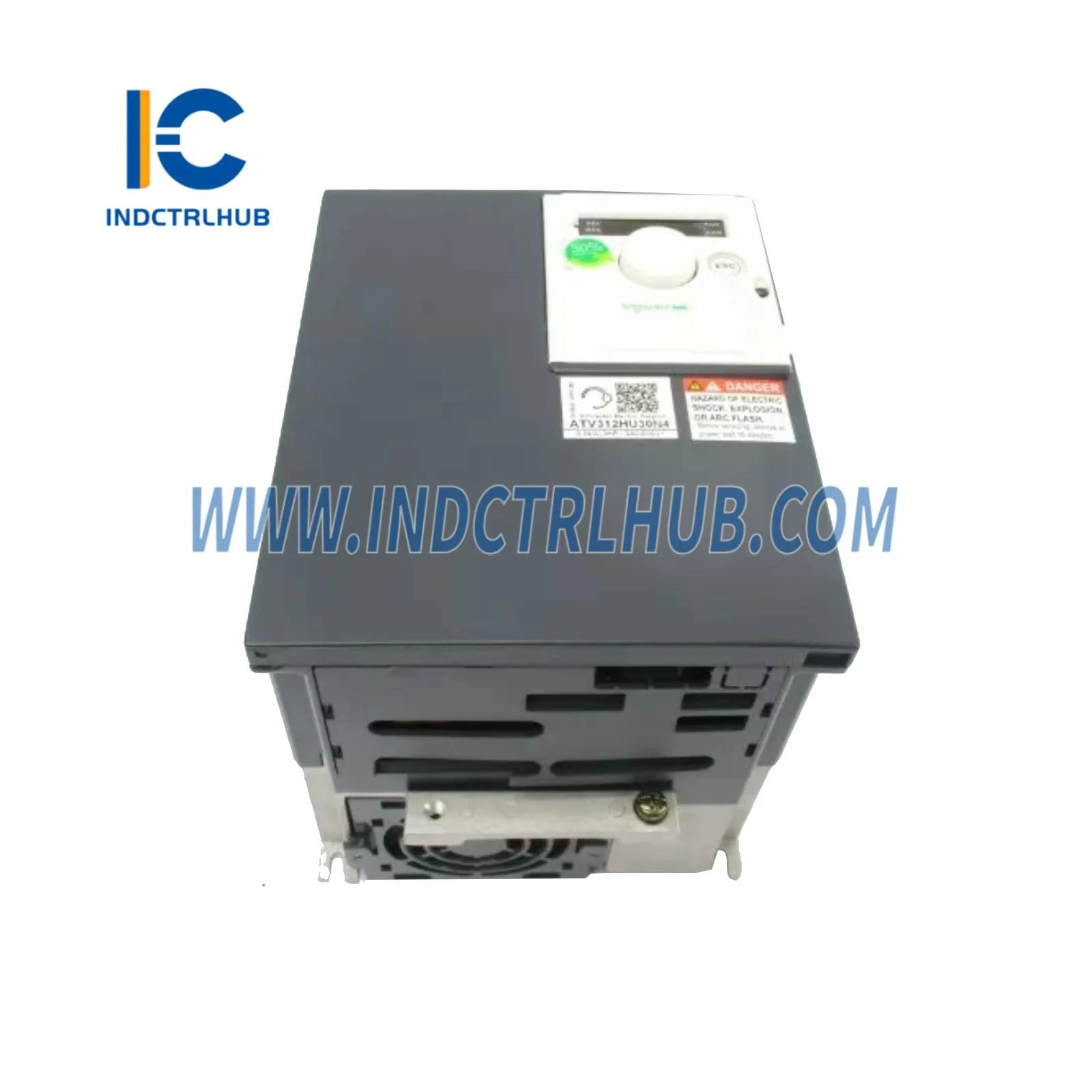

Product Description
מידע כללי
|
שדה |
פרטים |
|---|---|
|
יצרן |
Schneider Electric |
|
דגם/מספר חלק |
ATV312HU30N4 |
|
טווח |
Altivar 312 |
|
סוג מוצר |
מניעת מהירות משתנה |
|
יישום |
מכונות פשוטות המשתמשות במנועים אסינכרוניים |
|
סגנון הרכבה |
עם גוף קירור |
|
הספק מנוע |
3 kW |
|
הספק נראה לעין |
7.1 kVA |
|
הספק פיזור |
125 W בעומס נומינלי |

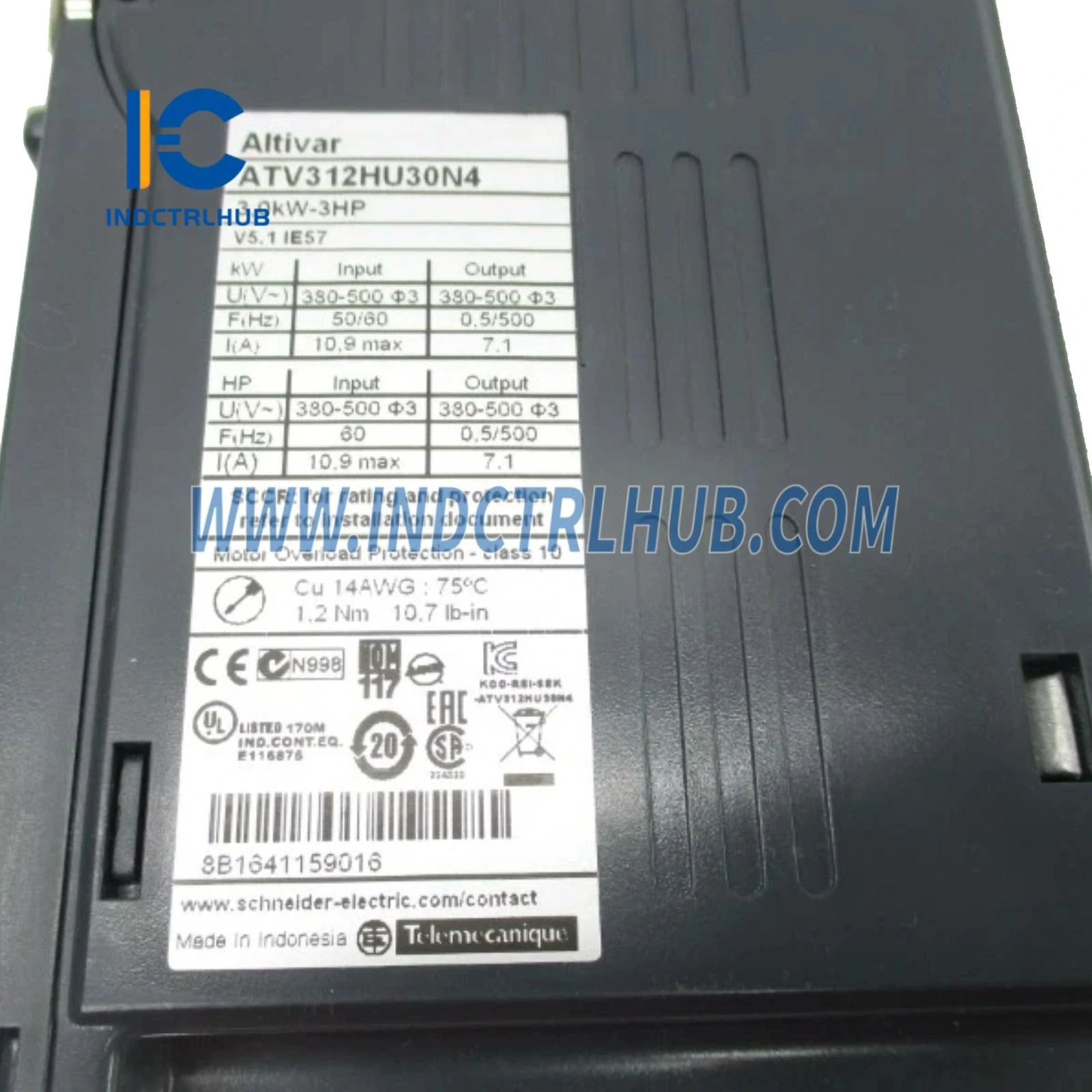

מפרטים חשמליים
|
פרמטר |
ערך |
|---|---|
|
מתח אספקה מדורג [Us] |
380…500 V ±15/–10% |
|
תדירות אספקה |
50/60 הרץ ±5% |
|
פאזות רשת |
3 פאזות |
|
זרם קו כניסה |
10.9 A ב-380 V, 8.3 A ב-500 V |
|
מתח יציאה |
≤ מתח אספקה |
|
תדירות יציאה |
0…500 הרץ |
|
זרם פלט רציף |
7.1 A ב-4 kHz |
|
זרם יתר זמני מקסימלי |
10.7 A למשך 60 שניות |
|
תדירות המתג |
2…16 kHz ניתן לכוונון (נומינלי 4 kHz) |
|
מומנט יתר זמני |
170–200% מהמומנט הנומינלי של המנוע |
|
מומנט בלימה |
150% למשך 60 שניות (עם נגד), 100% רציף (עם נגד), 150% (ללא נגד) |
|
טווח מהירויות |
1…50 |
|
פרופיל בקרת מנוע |
בקרת וקטור זרם ללא חיישן, PWM |
קלט/פלט ותקשורת
|
קלטים אנלוגיים |
3 (AI1: 0–10 V, AI2: ±10 V, AI3: 0–20 mA) |
|---|---|
|
פלטים אנלוגיים |
2 (AOV: 0–10 V, AOC: 0–20 mA) |
|
קלטים בדידים |
6 (24 V, ניתן לתכנות) |
|
יציאות דיסקרטיות (ריליי) |
2 (R1: 1 NO + 1 NC, R2: 1 NC) |
|
זרם החלפה מינימלי |
10 mA ב-5 V DC |
|
זרם החלפה מקסימלי |
5 A ב-250 V AC / 30 V DC (עומס התנגדות) |
|
זמן תגובה |
אנלוגי: 8 מ"ש, דיסקרטי: 4–8 מ"ש |
|
יציאות תקשורת |
1 x RJ45 עבור Modbus/CANopen |
|
פרוטוקולים נתמכים |
Modbus RTU, CANopen |
|
קצבי שידור |
Modbus: 4800, 9600, 19200 bps; CANopen: עד 1 Mbps |
|
מכשירים נתמכים |
31 (Modbus), 127 (CANopen) |
מפרטים פיזיים
|
פרמטר |
ערך |
|---|---|
|
ממדים (גובה x רוחב x עומק) |
184 x 142 x 152 מ"מ |
|
משקל נטו |
3.1 ק"ג |
|
כיוון התקנה |
אנכי ±10° |
|
מומנט הידוק |
הספק: 1.2 N·m, בקרה: 0.6 N·m |
|
דרגת הגנה |
IP20/IP21/IP31/IP41 |
מפרטי סביבה
|
פרמטר |
ערך |
|---|---|
|
טמפרטורת הפעלה |
-10 עד +50°C (ללא הפחתה), עד 60°C עם הפחתה |
|
טמפרטורת אחסון |
-25 עד +70°C |
|
לחות יחסית |
5–95% (ללא עיבוי/טפטוף) |
|
עמידות לרעידות |
1.5 מ"מ (3–13 הרץ), 1 gn (13–150 הרץ) |
|
עמידות לזעזועים |
15 gn ל-11 ms |
|
גובה |
≤1000 מ' (ללא הפחתה), עד 3000 מ' עם הפחתה (1%/100 מ') |
|
דרגת זיהום |
2 |
|
תקנים/אישורים |
CE, UL, CSA, DNV, C-Tick, GOST, NOM |
|
EMC & Immunity |
תואם IEC 61000-4-2/-3/-4/-5 |
|
טיפול מגן |
TC |
אריזה
|
סוג חבילה |
יחידות |
ממדים (ס"מ) |
משקל |
|---|---|---|---|
|
חבילה 1 (PCE) |
1 |
21.72 x 21.544 x 21.365 |
3.149 ק"ג |
|
חבילה 2 (S06) |
12 |
80.0 x 60.0 x 73.5 |
48.0 ק"ג |
