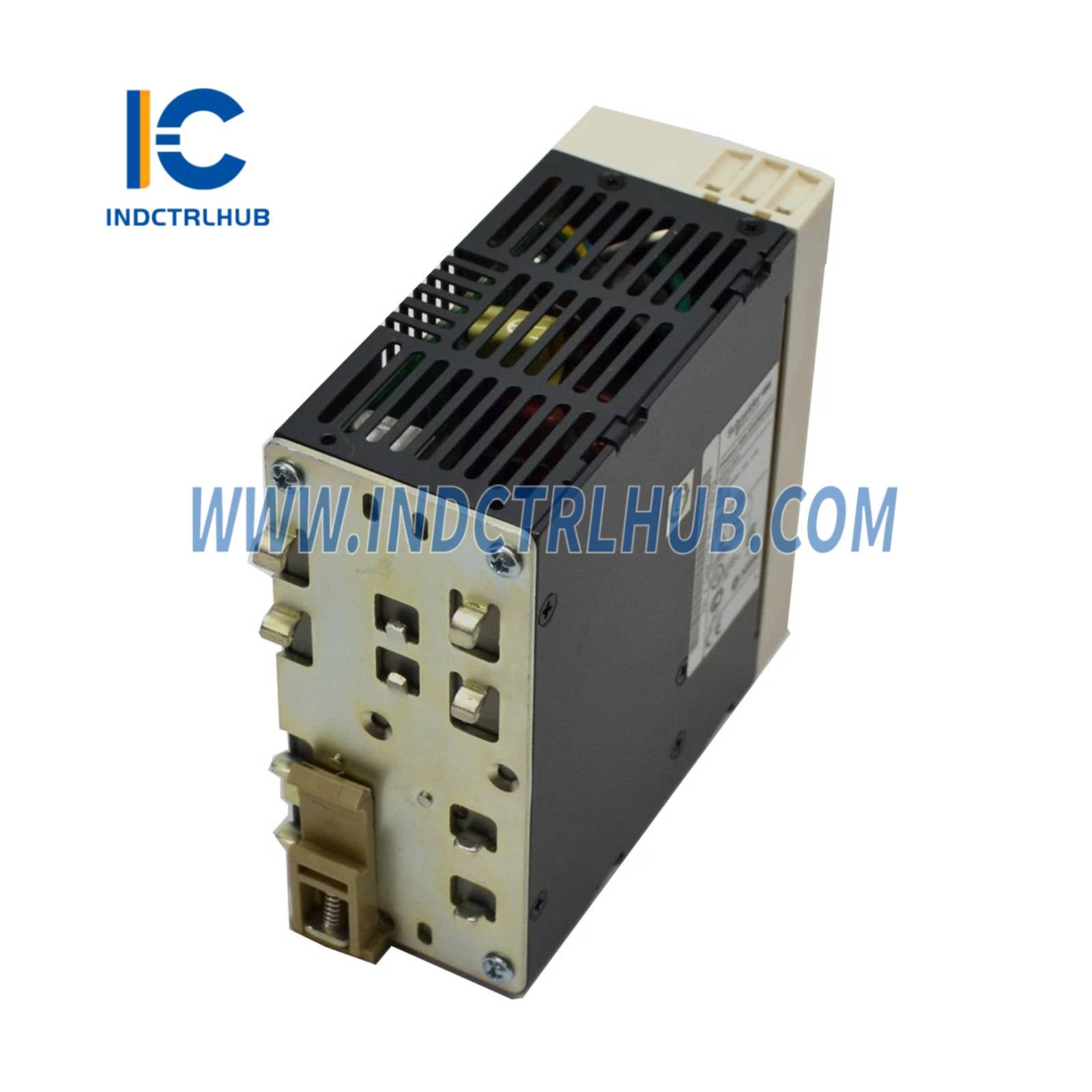

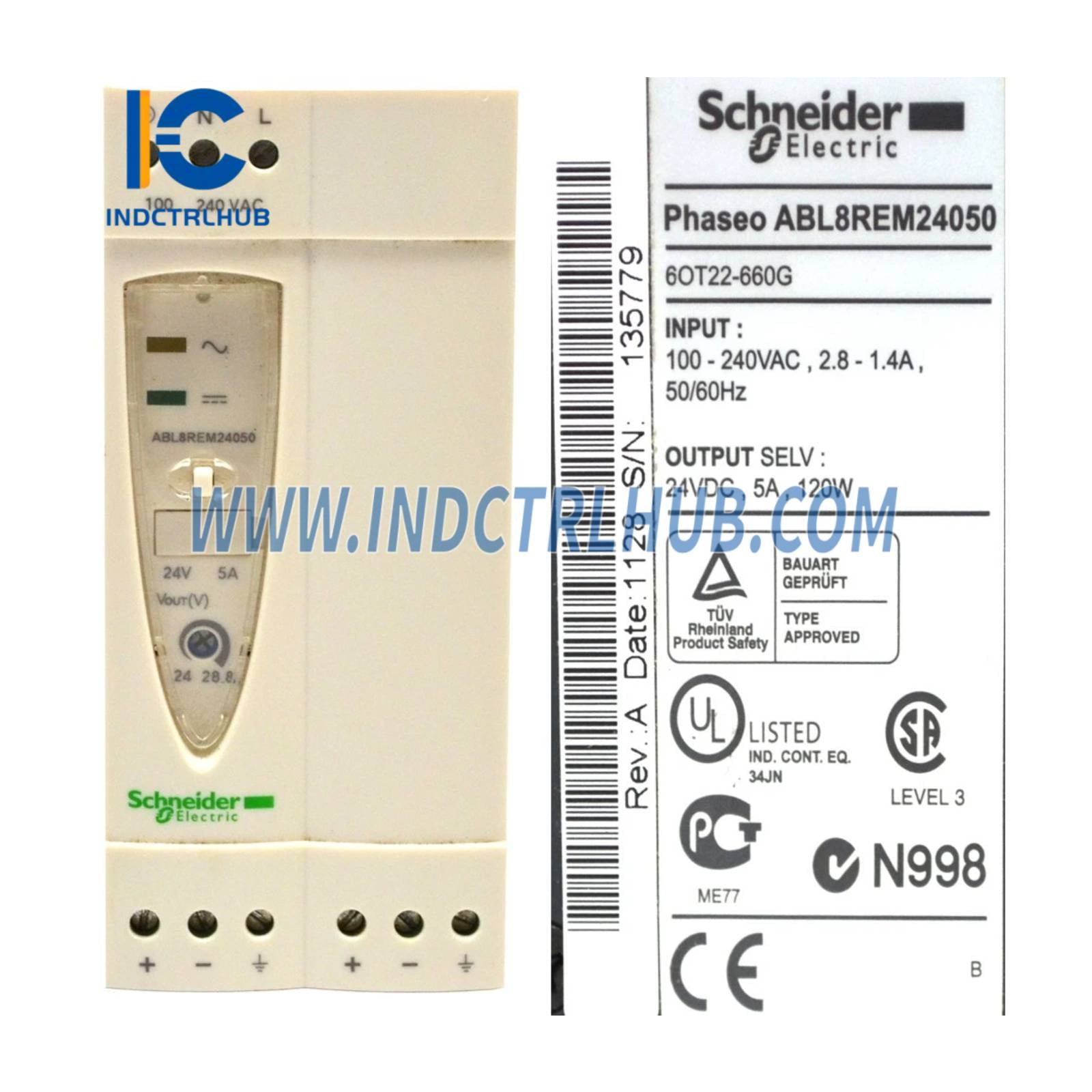

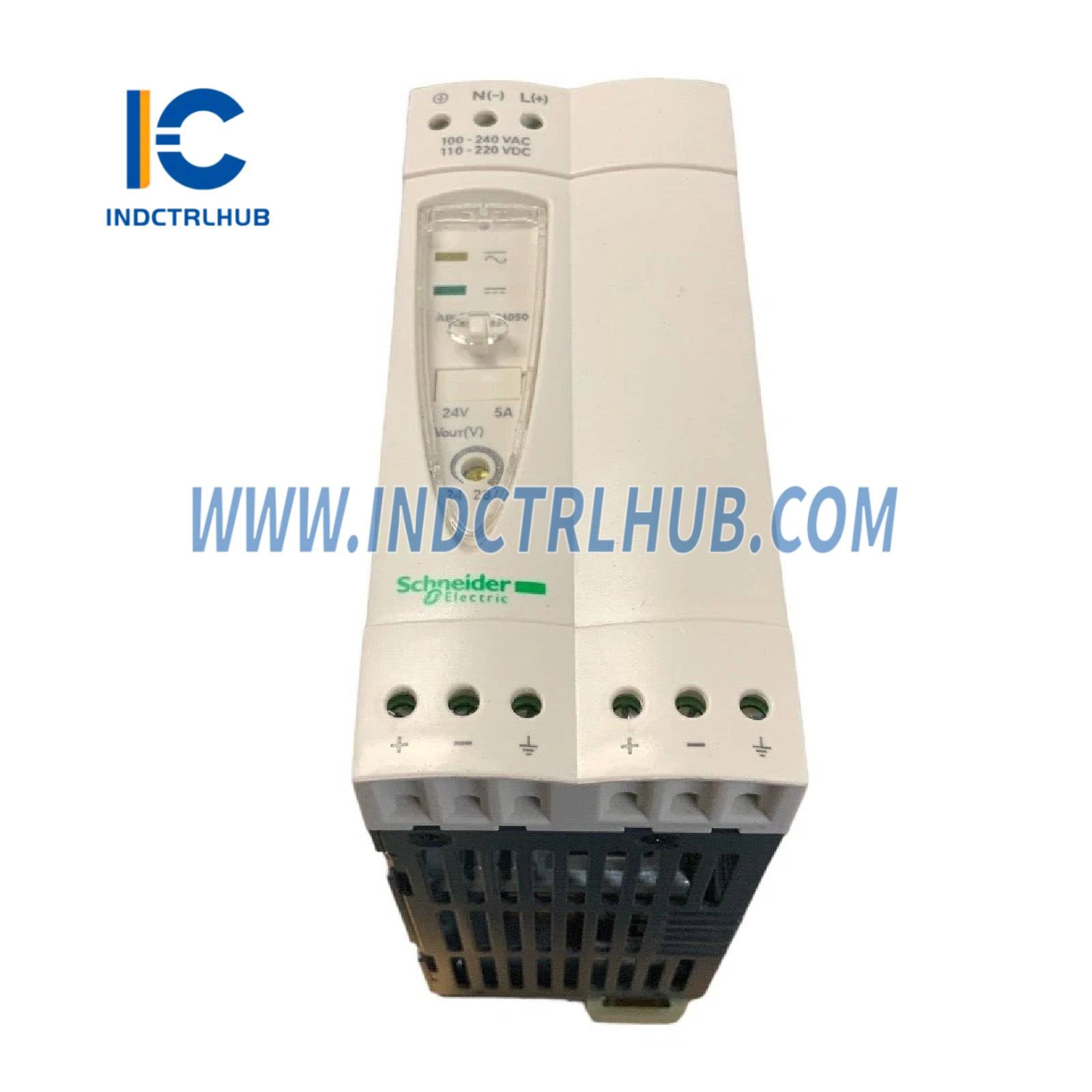

שניידר ABL8REM24050 ספק כוח מודיקון

יצרן

שניידר אלקטריק

מספר דגם/חלק

ABL8REM24050

תיאור

ספק כוח במצב מתג מוסדר, Modicon, 1 או 2 שלבים, 100–240V AC, 24V DC, 5A

טווח מוצר

ספק כוח Modicon

סוג מוצר

אספקת חשמל

סוג ספק כוח

מצב מתג מוסדר

מתח כניסה נומינלי

- 100–240 V AC (שלב-לשלב או חד-שלבי)  - 110–220 V DC

גבולות מתח קלט

- 85–264 V AC  - 100–250 V DC

הגנת קלט

פיוז משולב (לא ניתן להחלפה)

הספק מדורג

120 W

מתח פלט

24 V DC (ניתן לכוונון 100–120%)

זרם יציאה

5 A

קישור יציאה

טור או מקביל

יעילות

85%

מקדם הספק

0.65 ב-24 V DC

זרם התחלתי

30 אמפר

פיזור הספק

21.2 W

צריכת זרם

1.2 A @ 240 V AC  1.9 A @ 100 V AC

הגנת פלט

- עומס יתר (1.1 × In)  - מתח גבוה (>1.5 × Un, ניתוק)  - קצר (איפוס אוטומטי)  - מתח נמוך (<0.8 × Un, ניתוק)

נוריות מצב

- 1 ירוק (מתח יציאה)  - 1 כתום (מתח כניסה)

חיבור כניסה

טרמינלים עם ברגים: 2 × 0.14–2.5 מ"מ² (AWG 26–14)

חיבור יציאה

טרמינלי ברג: 4 × 0.14–2.5 מ"מ² (AWG 26–14)

כניסת הארקה

טרמינל ברג: 1 × 0.14–2.5 מ"מ² (AWG 26–14)

אדמת פלט

טרמינלים עם ברגים: 2 × 0.14–2.5 מ"מ² (AWG 26–14)

רוחב

54 מ"מ

גובה

120 מ"מ

עומק

120 מ"מ

משקל נקי

1 ק"ג

הרכבה

מסילת DIN: 35×15 מ"מ, 75×7.5 מ"מ, 35×7.5 מ"מ

מיקום הפעלה

אנכי

SELV

תואם ל-IEC 60950-1, IEC 60204-1, IEC 60364-4-41

חוזק דיאלקטרי

- 3000 V קלט לאדמה  - 3000 V קלט לפלט  - 500 V פלט לאדמה  - 500 V פלט לפלט

גובה הפעלה

2000 מ'

טמפרטורת הפעלה סביבתית

0–50 °C ללא הפחתה  50–60 °C עם הפחתה

דרגת IP

IP20 (IEC 60529)

UL 508, CSA C22.2 No 60950-1, EN/IEC 62368-1

UL, RCM, EAC, KC, CCSAus

EMC: EN 50081-1, EN 50082-2, EN 55024

בטיחות: EN/IEC 60950

סוג חבילה

PCE

יחידות לכל חבילה

1

ממדי החבילה (א×ר×ג)

14.5 × 13.3 × 6.7 ס"מ

משקל החבילה

803 g
