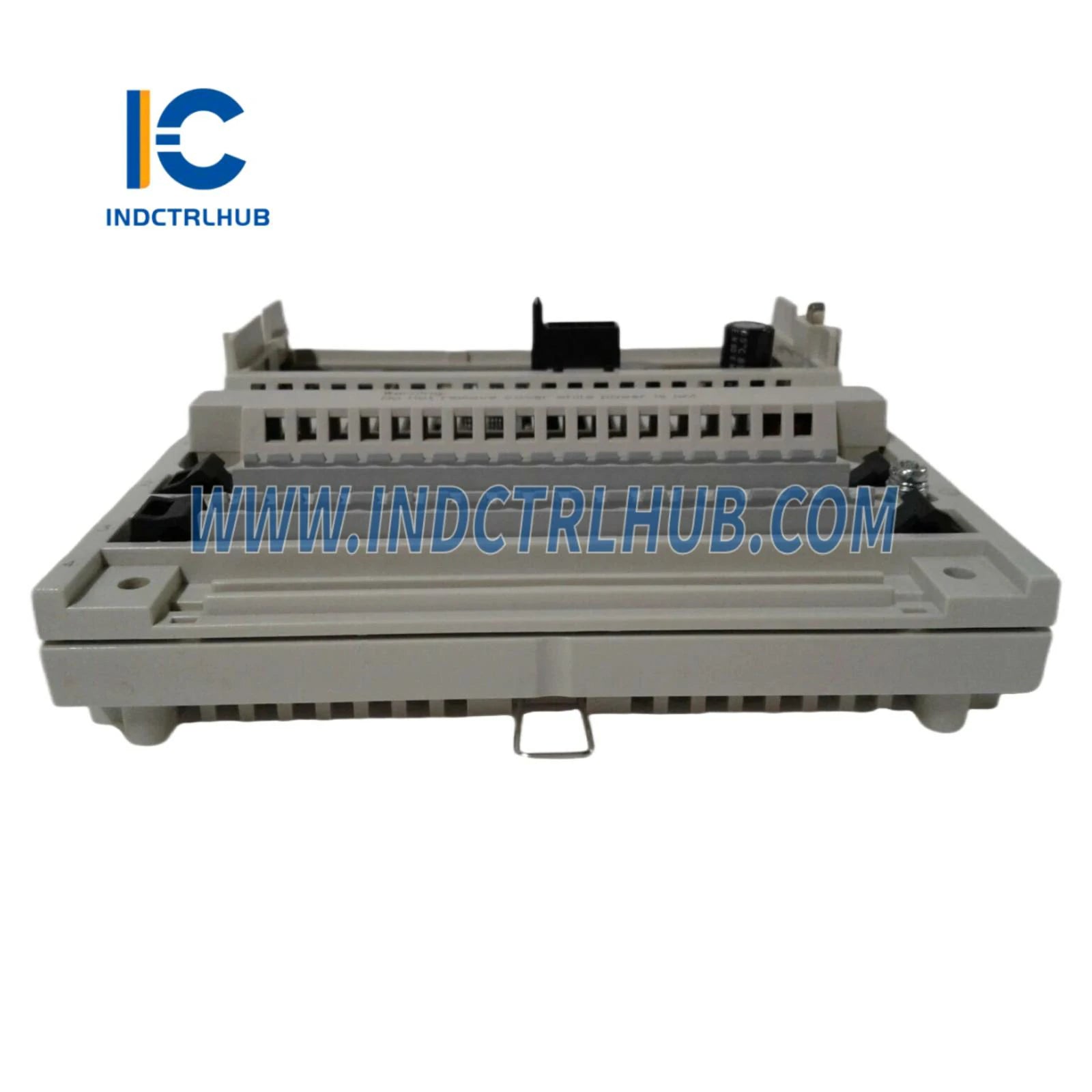

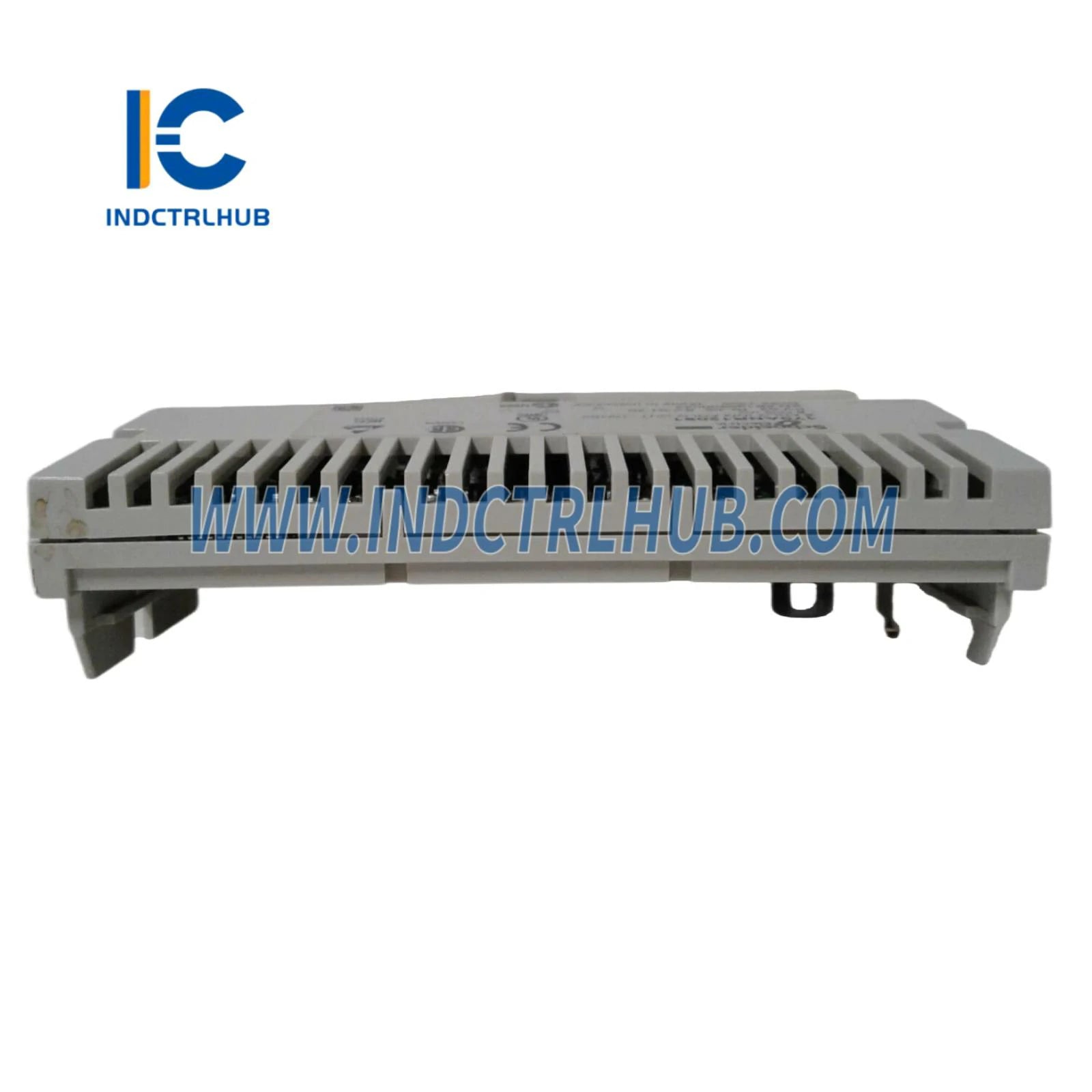

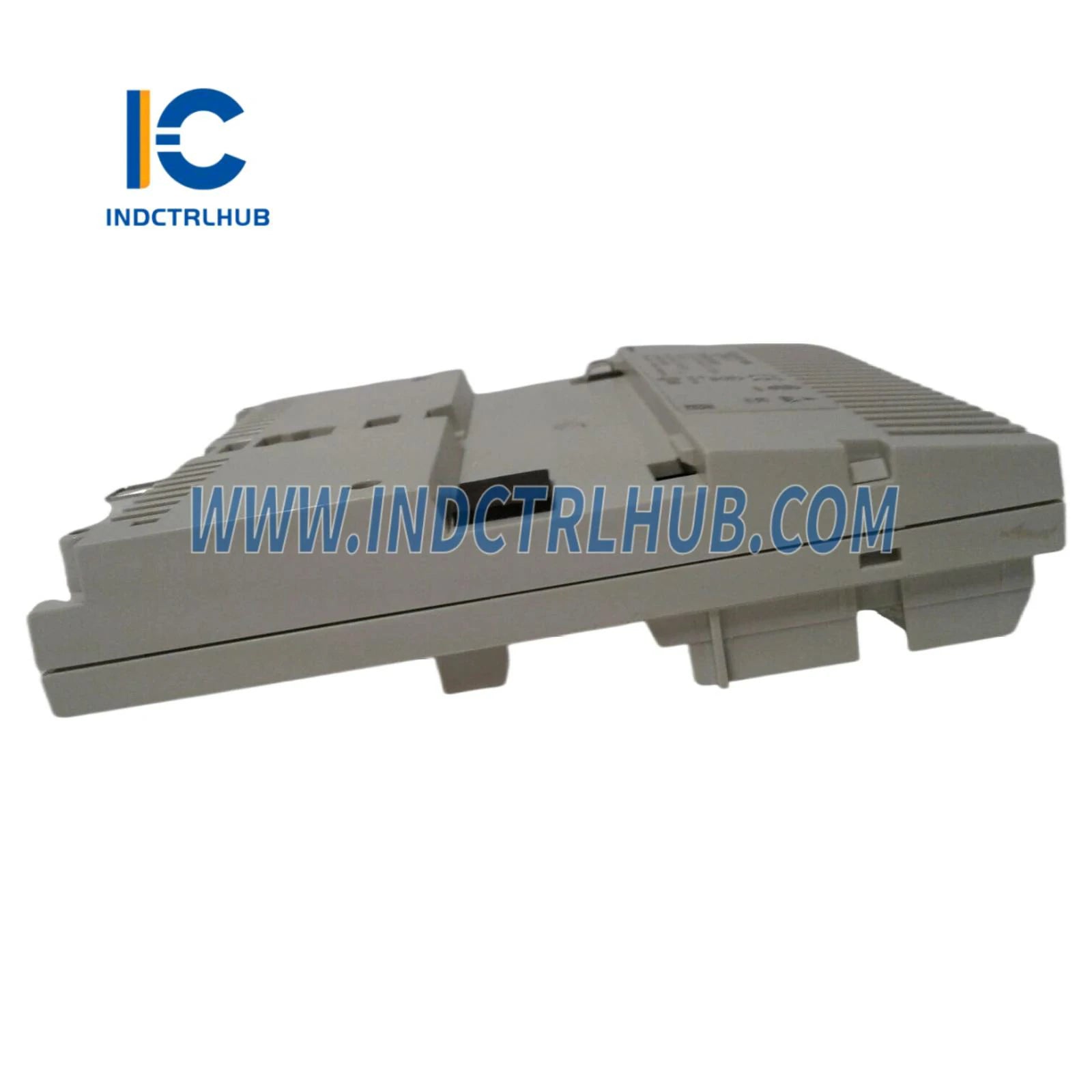

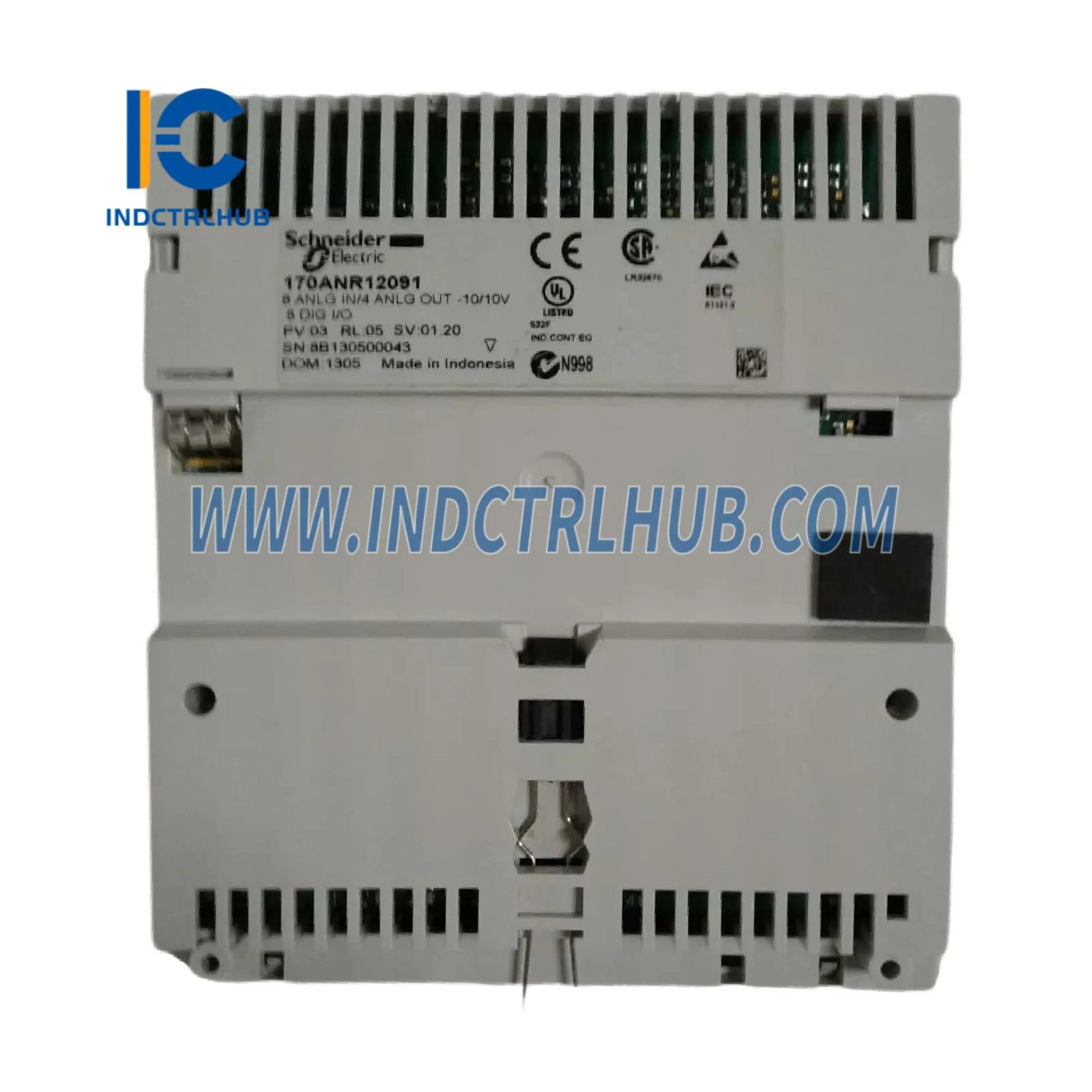

Product Description
פרטי מוצר

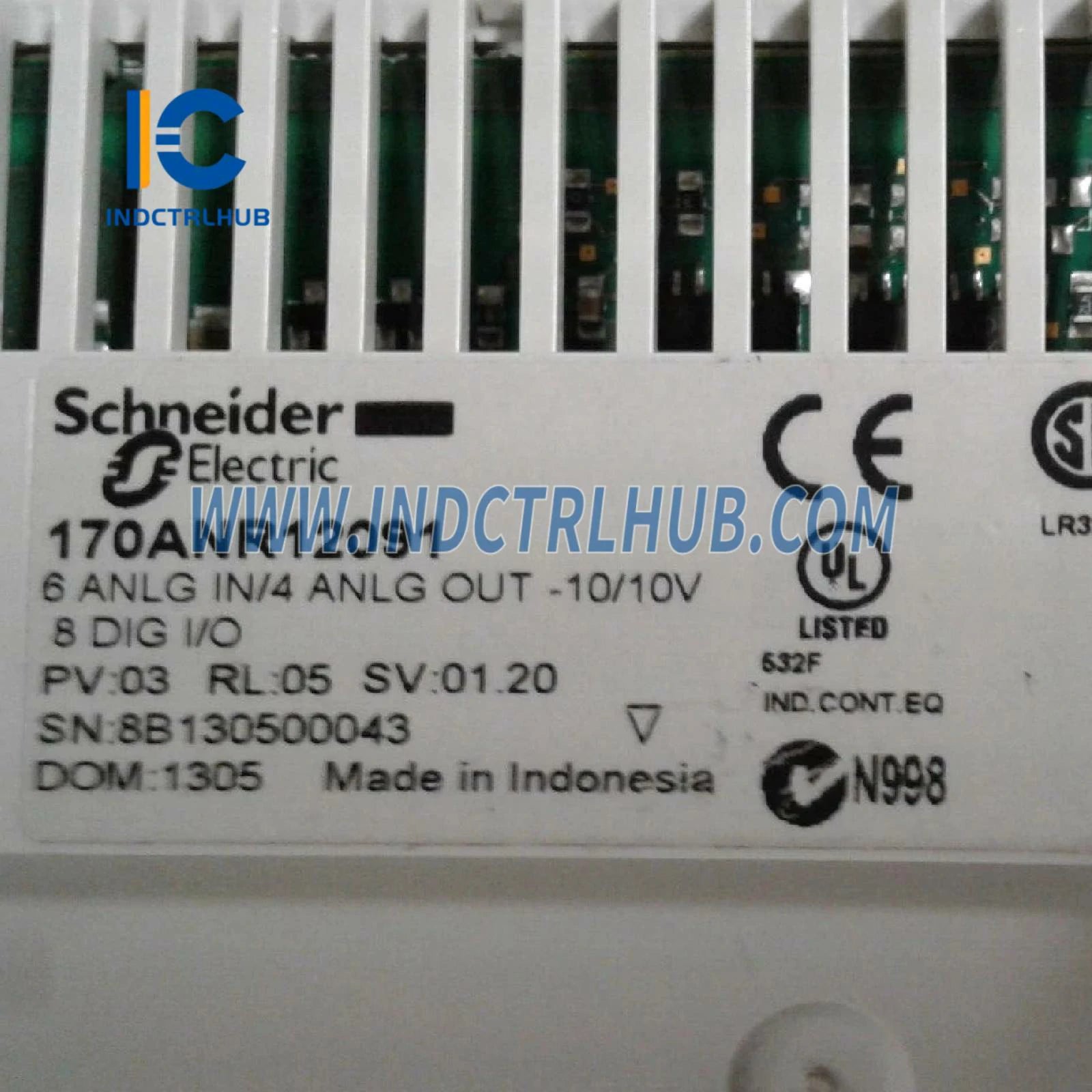

Manufacturer: Schneider Electric
מספר דגם/חלק: 170ANR12091
תיאור: קלט/פלט אנלוגי/דיסקרטי מבוזר - 4 כניסות / 8 יציאות דיסקרטיות - 6 כניסות / 4 יציאות אנלוגיות
מפרטים
מפרטים עיקריים
|
קטגוריה |
פרטים |
|---|---|
|
טווח מוצר |
פלטפורמת האוטומציה Modicon Momentum |
|
סוג מוצר |
בסיס קלט/פלט אנלוגי ודיסקרטי |
|
קבוצת ערוצים |
קבוצה אחת של 8 פלטים בדידים, 2 קבוצות של 4 קלטים בדידים, קבוצה אחת של 6 קלטים אנלוגיים, קבוצה אחת של 4 פלטים אנלוגיים |
|
טווח כניסה אנלוגית |
+/- 10 V DC |
|
סוג קלט אנלוגי |
חד-קצה |
|
רזולוציית קלט אנלוגי |
14 ביטים +/- 10 V |
|
מתח קלט בדיד |
24 וולט DC |
|
טווח פלט אנלוגי |
+/- 10 V 14 ביטים |
|
מתח יציאה בדיד |
10…30 V |
|
הגנה מפני קצר בפלט |
עם פלט בדיד |
|
הגנה מפני עומס יתר ביציאה |
עם פלט בדיד |
מפרטים משלימים
|
קטגוריה |
פרטים |
|---|---|
|
מספר קלט דיסקרטי |
8 בהתאם ל-IEC 1131-2 סוג 2 |
|
מתח אספקה מדורג (Us) |
24 V (19.2…30 V) DC |
|
מתח קלט אנלוגי מקסימלי |
15 V |
|
גבולות מתח קלט |
3…32 V |
|
לוגיקת קלט בדידה |
חיובי |
|
מצב מתח 0 מובטח |
<= 5 V עבור קלט בדיד |
|
מצב מתח 1 מובטח |
>= 11 V עבור קלט בדיד |
|
זרם מצב 0 מובטח |
<= 2 mA (קלט בדיד) |
|
זרם מצב 1 מובטח |
>= 6 mA (קלט בדיד) |
|
הגנת מתח קלט יתר |
45 V למשך 10 שניות (קלט בדיד) |
|
התנגדות קלט |
1 MΩ (מעגל קלט אנלוגי), 4 kΩ (קלט בדיד) |
|
עומס יציאה |
>= 2 kΩ +/- 10 V יציאה אנלוגית |
|
זמן המרה |
0.75 ms (מעגל כניסה אנלוגית), 1.2 ms (יציאה אנלוגית) |
|
שגיאת המרה |
+/- 0.4 % +/- 10 V ב-25 °C (יציאה אנלוגית) |
|
מצב כשל |
החזק או אפס ליציאה אנלוגית |
|
סוג פלט דיסקרטי |
טרנזיסטור |
|
לוגיקת יציאה בדיד |
חיובי |
|
זרם יציאה בדיד |
2 A לקבוצה, 2 A למודול, 0.25 A לנקודה |
|
זרם דליפה מקסימלי |
0.4 mA DC (30 V יציאה בדיסקרטית) |
|
נפילת מתח מקסימלית |
<0.4 V (0.25 A במצב הפעלה ביציאה בדיסקרטית) |
|
זרם שיא |
2.5 A למשך 1 ms (יציאה בדיסקרטית) |
|
זמן תגובה |
1.05 ms (ממצב 1 ל-0 ביציאה בדיסקרטית) |
|
מתח בידוד |
500 V (משך = 1 דקה) בין כניסות/יציאות אנלוגיות למתח הפעלה |
|
פיזור הספק מקסימלי |
6 W |
|
סימון |
CE |
|
איתות מקומי |
8 נורות LED למצב ערוץ |
|
חיבור חשמלי |

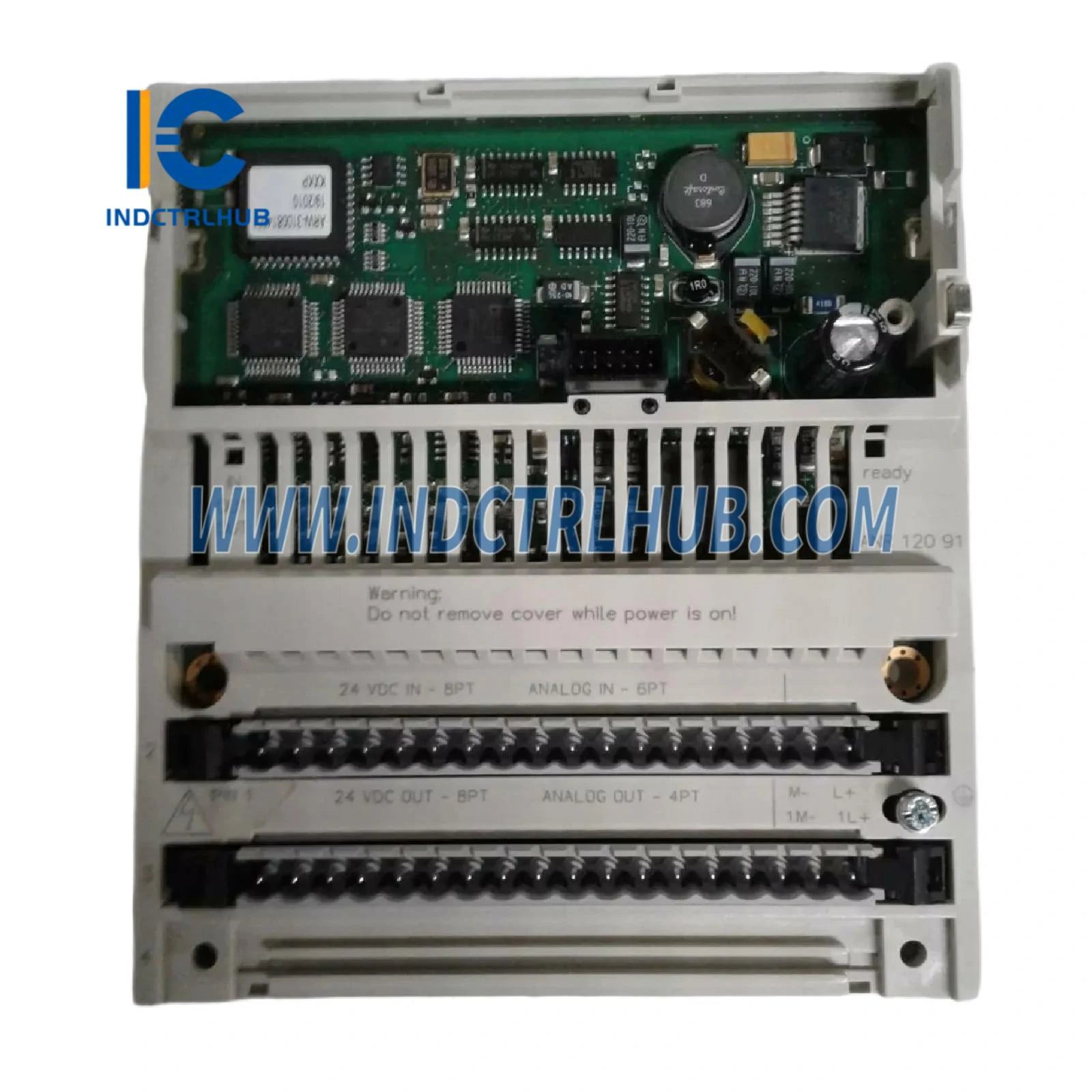

2 מחברים לבלוקים טרמינליים ניתנים להסרה |
|
צריכת זרם |
400 mA ב-24 V DC |
|
ממדים (אורך x רוחב x גובה) |
47.5 מ"מ (עומק), 125 מ"מ (גובה), 141.5 מ"מ (רוחב) |
|
משקל נטו |
0.24 ק"ג |
סביבה
|
קטגוריה |
פרטים |
|---|---|
|
תעודות מוצר |
UL, CSA |
|
טיפול מגן |
TC |
|
התנגדות לפריקת חשמל סטטי |
4 kV מגע, 8 kV אוויר (IEC 801-2) |
|
התנגדות לשדות אלקטרומגנטיים |
10 V/m (80…1000 MHz, IEC 801-3) |
|
טמפרטורת אוויר סביבתית (תפעול) |
0…60 מעלות צלזיוס |
|
טמפרטורת אוויר סביבתית (אחסון) |
-40 עד 85 °C |
|
לחות יחסית |
95 % ללא עיבוי |
|
גובה תפעולי |
<= 5000 מ' |
