Product Description
מידע כללי
|
שדה |
פרטים |
|---|---|
|
יצרן |
שניידר אלקטריק |
|
מספר דגם/חלק |

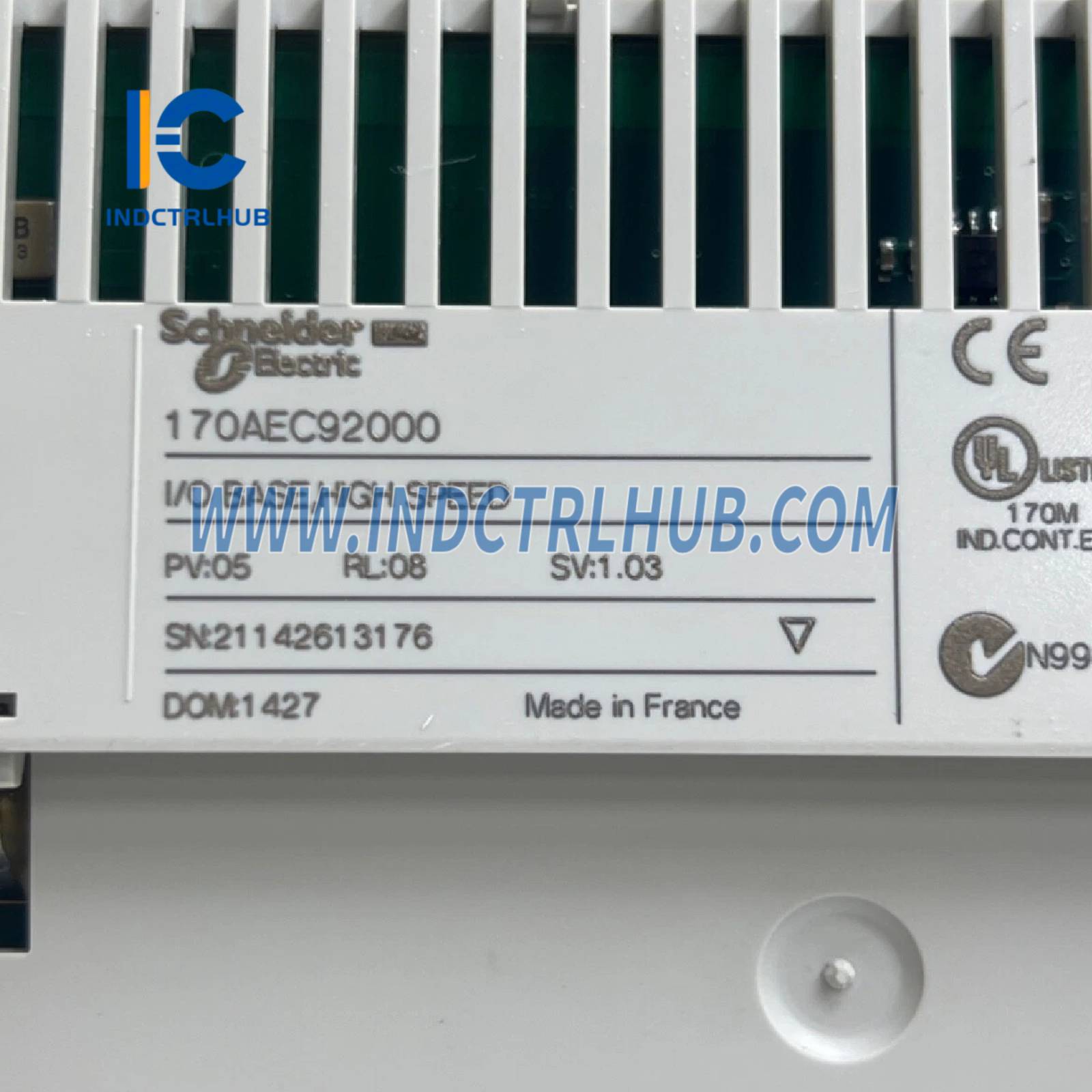

170AEC92000 |
|
תיאור |

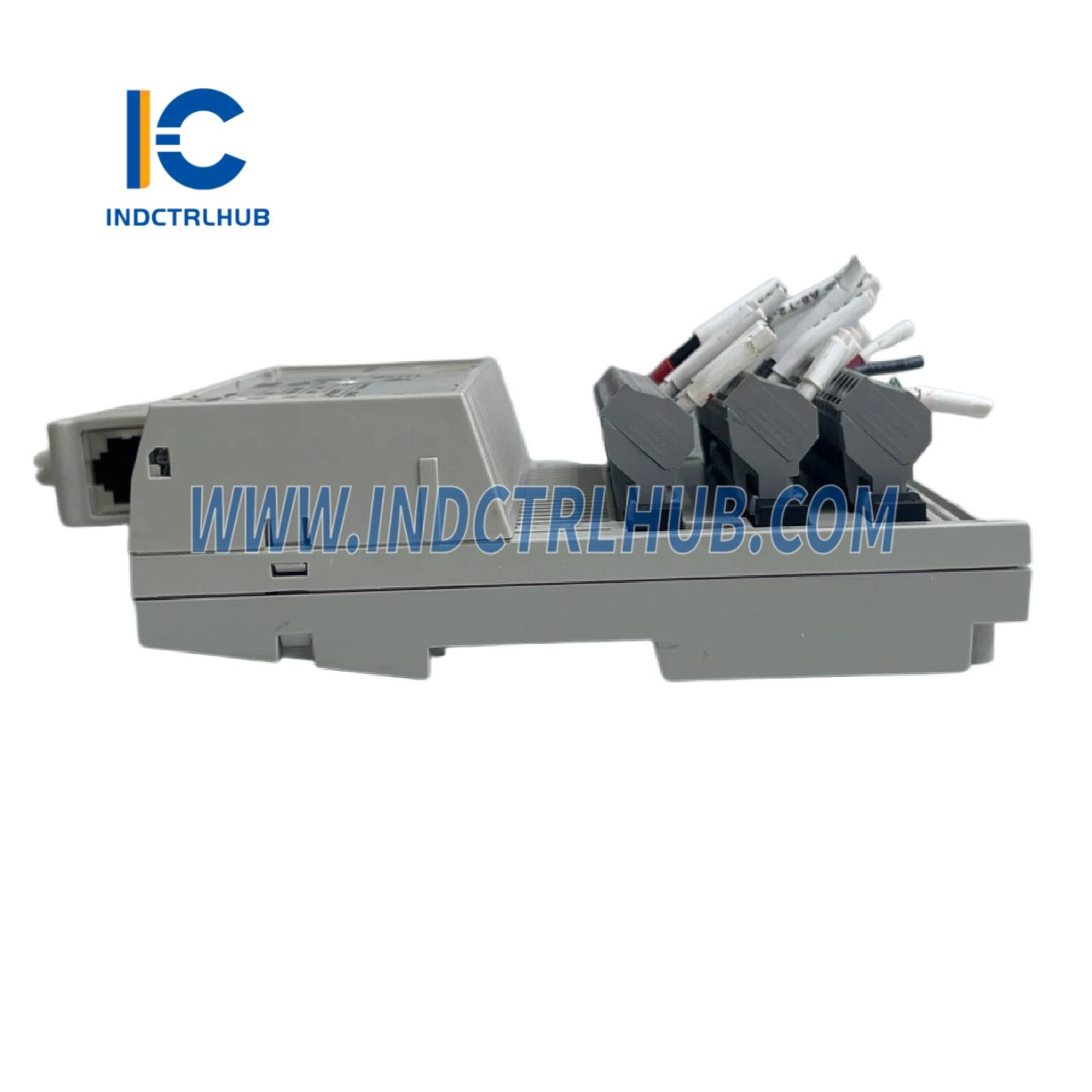

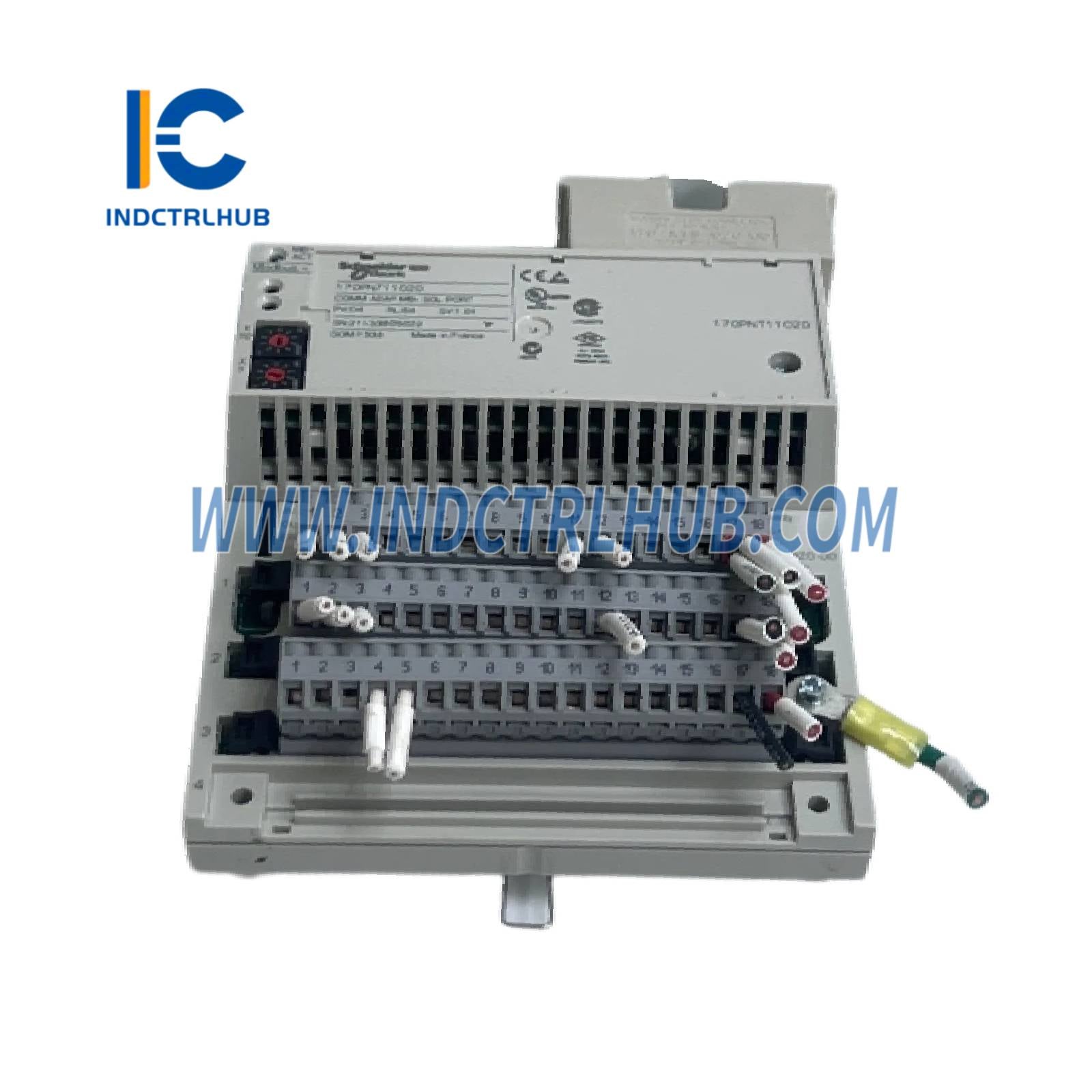

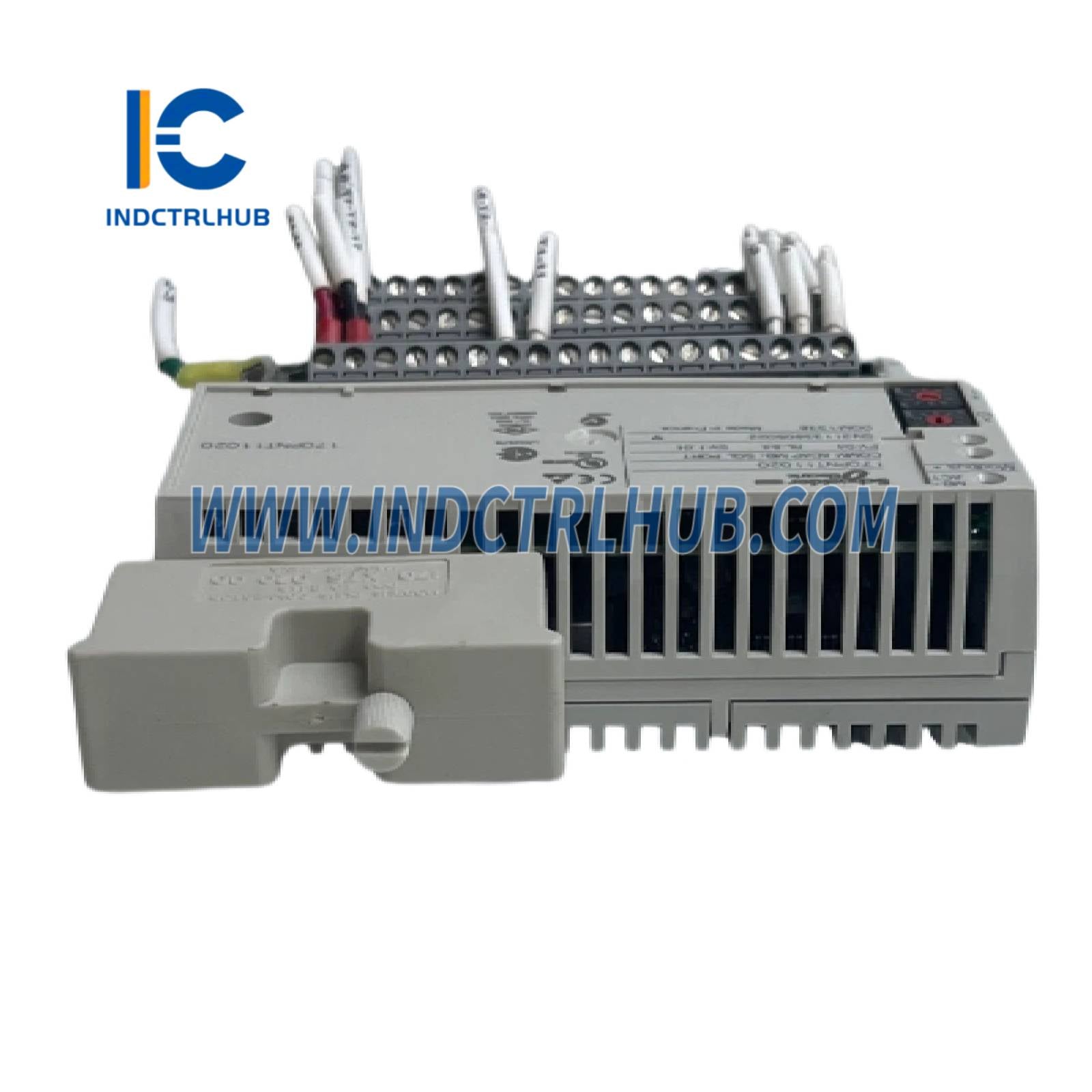

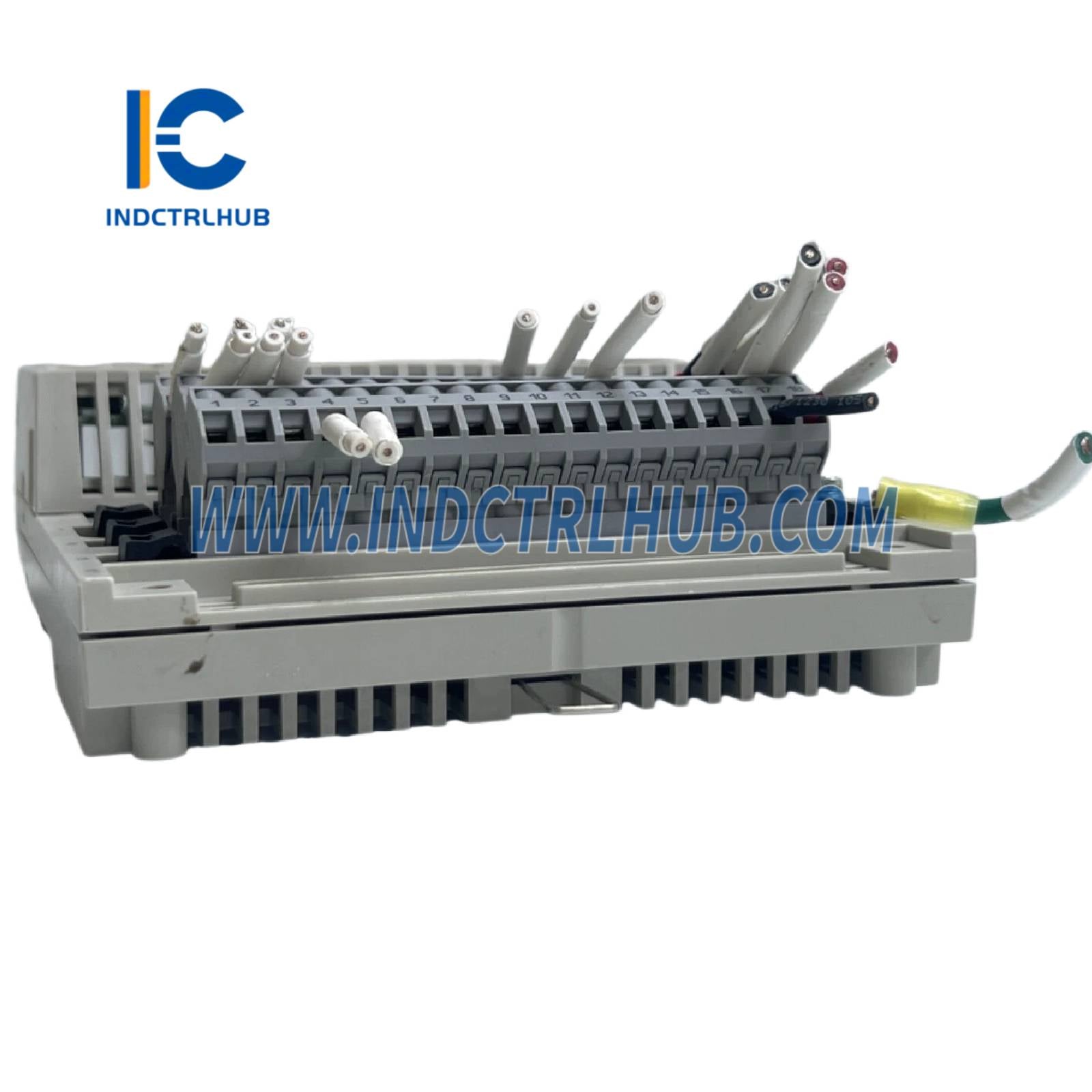

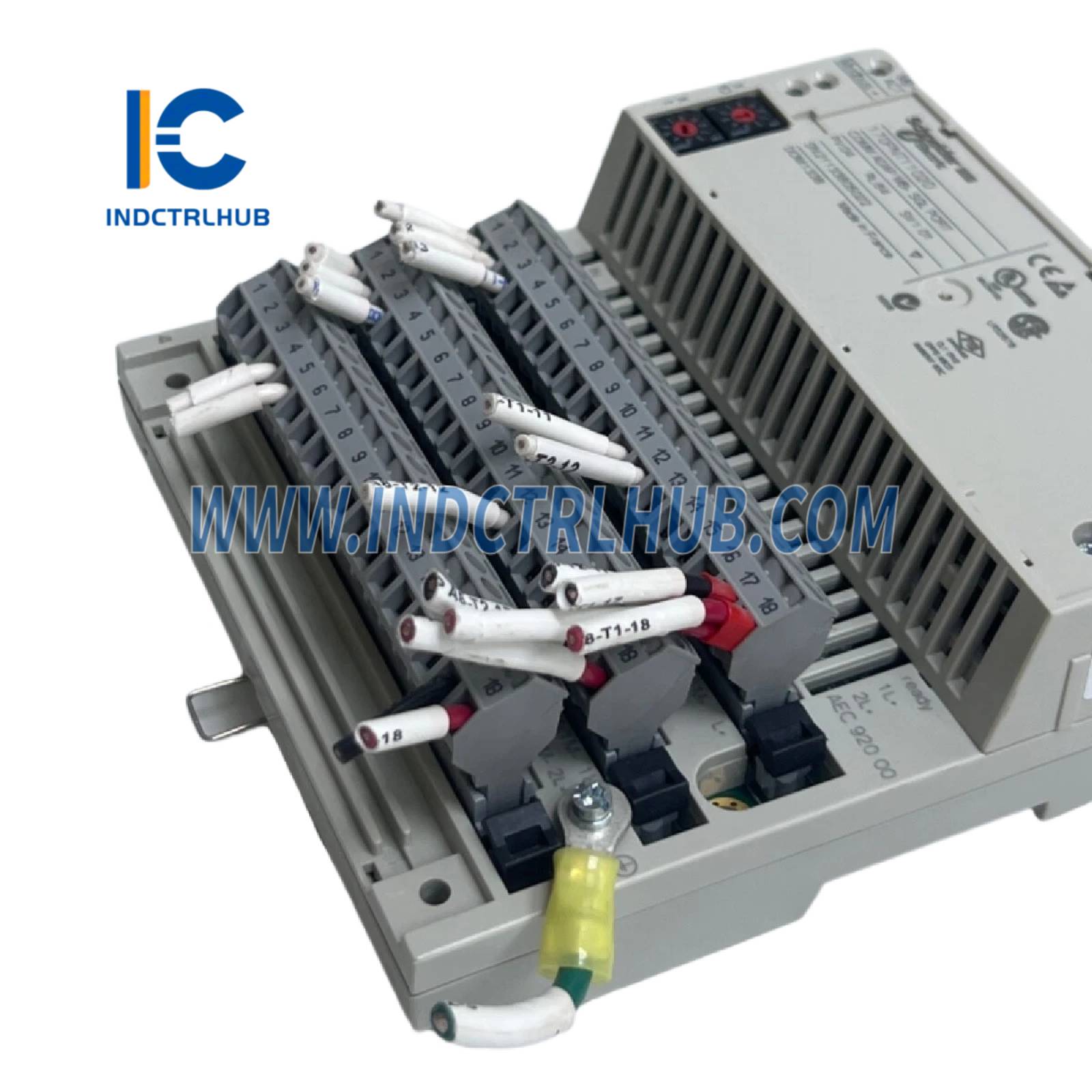

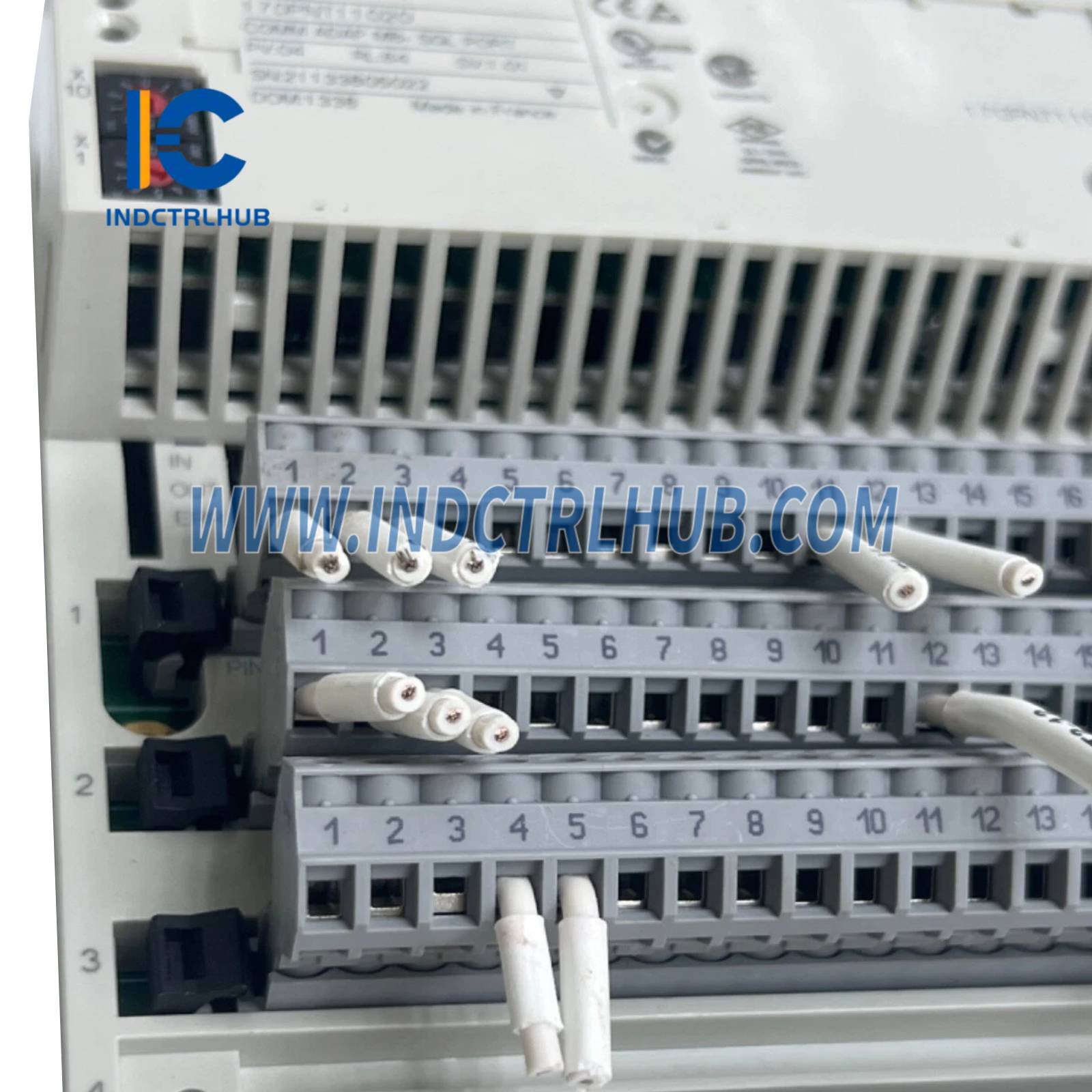

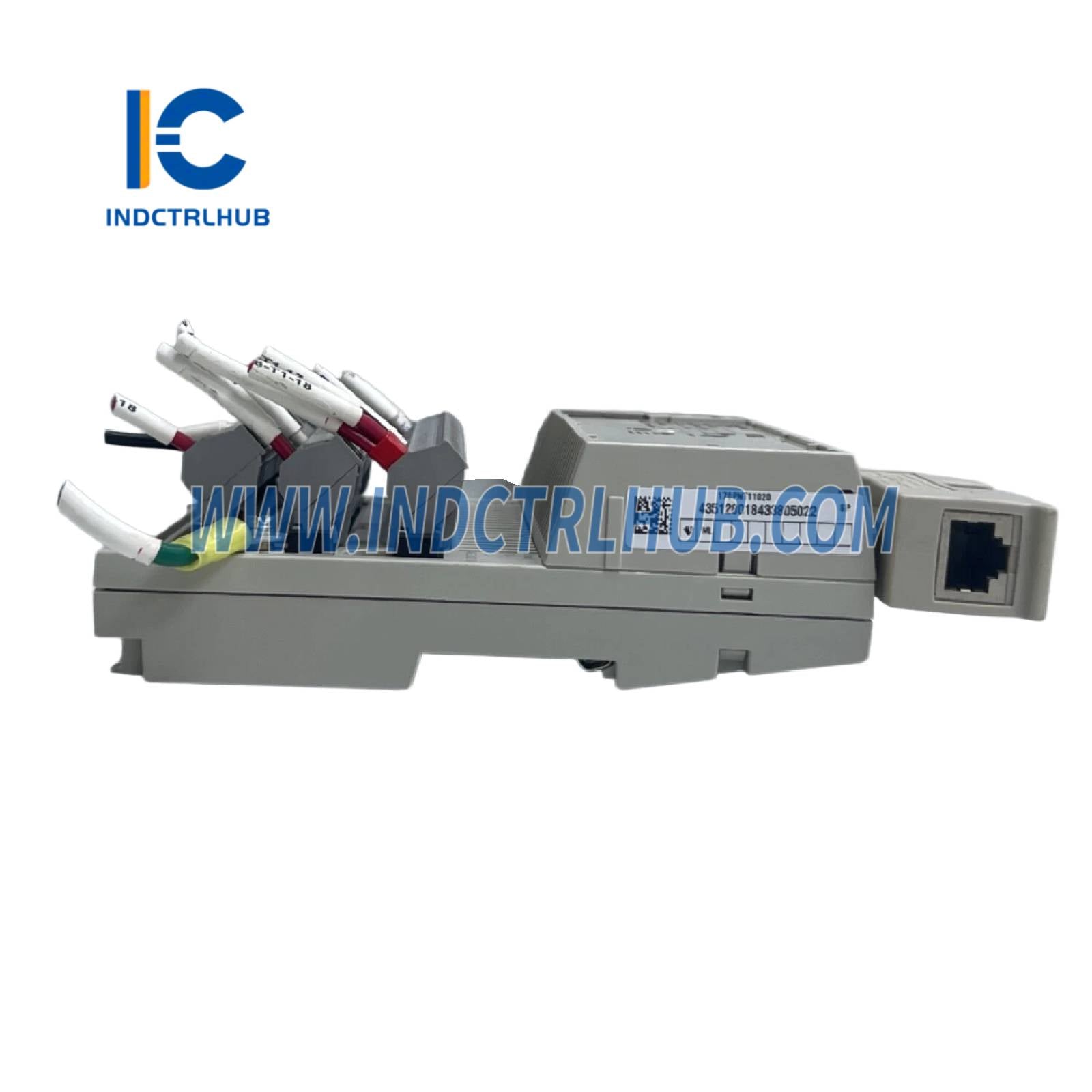

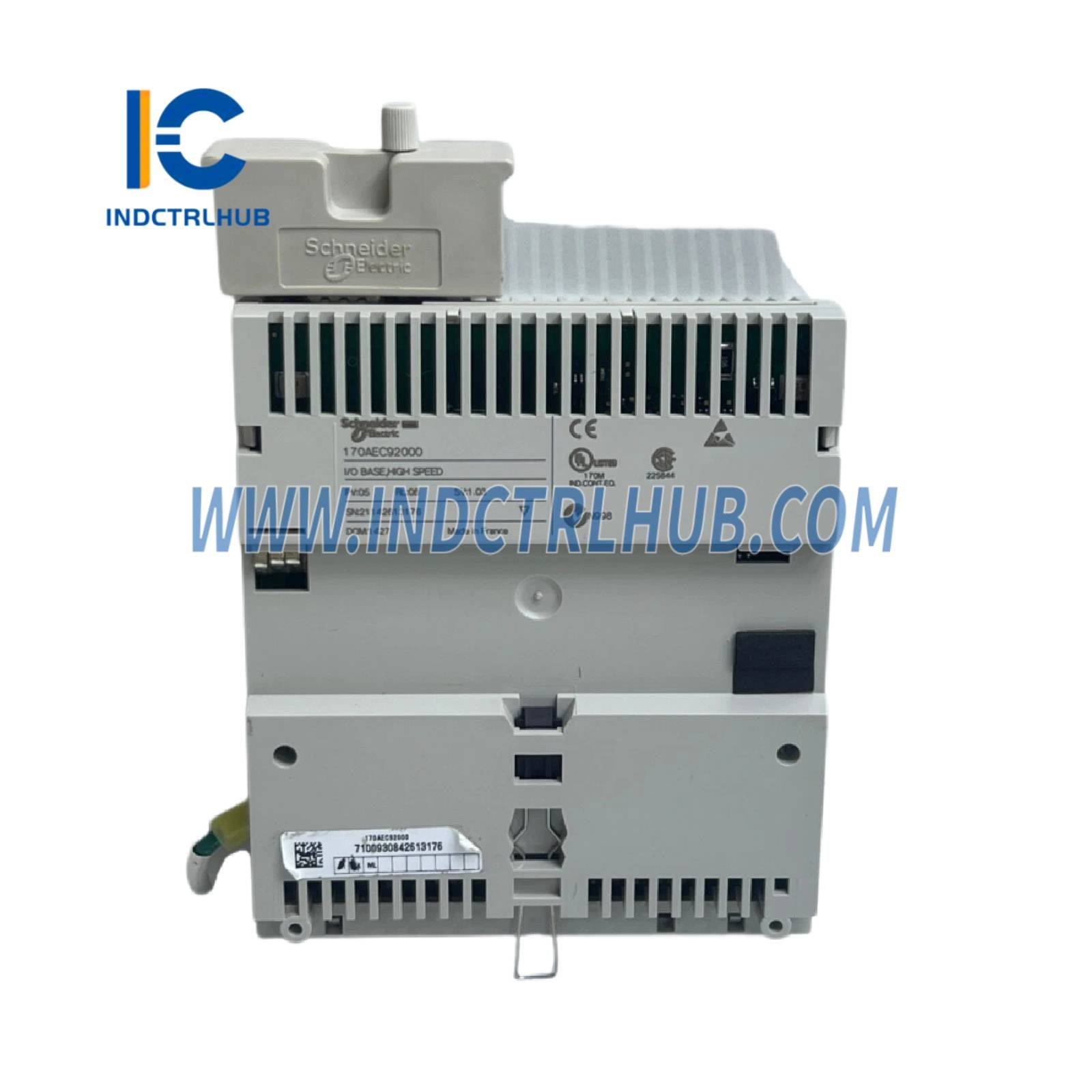

Modicon Momentum - בסיס מודול מונה מהיר - 6 I / 4 O |
|
סוג מוצר |
בסיס מודול מונה מהיר |
|
טווח מוצר |
פלטפורמת האוטומציה Modicon Momentum |
מפרטים טכניים
חשמלי
|
מפרט |
פרטים |
|---|---|
|
מספר קלט דיסקרטי |
6 |
|
מספר פלט דיסקרטי |
4 |
|
לוגיקת קלט בדידה |
חיובי |
|
מתח קלט בדיד |
-3…30 V DC |
|
הגנת מתח קלט יתר |
45 V למשך 10 שניות |
|
לוגיקת יציאה בדיד |
חיובי |
|
מתח יציאה בדיד |
24 V |
|
זרם יציאה בדיד |
1 A לכל מונה 2 A לכל מודול 0.5 A לכל נקודה |
|
נפילת מתח מקסימלית |
< 0.5 V ב-0.5 A (מצב דלוק) |
|
זרם דליפה מקסימלי |
1 mA ב-24 V DC |
|
זרם שיא |
5 A למשך 1 ms |
|
זמן תגובה |
< 0.1 ms ממצב 0 למצב 1 (מעגל יציאה) < 0.1 ms ממצב 1 למצב 0 (מעגל יציאה) 3 ms ממצב 0 למצב 1 (מעגל כניסה) 3 ms ממצב 1 למצב 0 (מעגל כניסה) |
|
סוג קלט ספירה |
SSI מוחלט למעלה, למטה עם 4 תת-מצבים ספירה מצטברת למעלה, למטה, רבעונית |
|
מתח כניסת ספירה |
24 V חד-קצה 5 V דיפרנציאלי |
|
תדירות ספירה |
10 kHz חד-קצה 200 kHz דיפרנציאלי |
|
רזולוציית כניסות מונה |
24 ביט + סימן |
|
הגדרת מונה |
דרך מתאם תקשורת |
|
צריכת זרם |
280 mA ב-24 V DC |
מפרטים פיזיים
|
ממד |
ערך |
|---|---|
|
משקל |
0.21 ק"ג |
מפרטי סביבה
|
מפרט |
ערך |
|---|---|
|
טמפרטורת הפעלה |
0…60 מעלות צלזיוס |
|
טמפרטורת אחסון |
-40 עד 85 °C |
|
לחות יחסית |
95% ללא עיבוי |
|
גובה תפעולי |
≤ 5000 מ"ר |
|
התנגדות לפריקת חשמל סטטית |
4 kV מגע, 8 kV אוויר (IEC 801-2) |
|
התנגדות שדה EM |
10 V/m (80–1000 MHz, IEC 801-3) |
אישורים וציות
|
אישור |
תיאור |
|---|---|
|
CE |
מסומן |
|
UL |
מאושר |
|
CSA |
מאושר |
