Product Description
מידע כללי
|
שדה |
פרטים |
|---|---|
|
יצרן |
שניידר אלקטריק |
|
מספר דגם/חלק |
140DDI36400 |
|
תיאור |

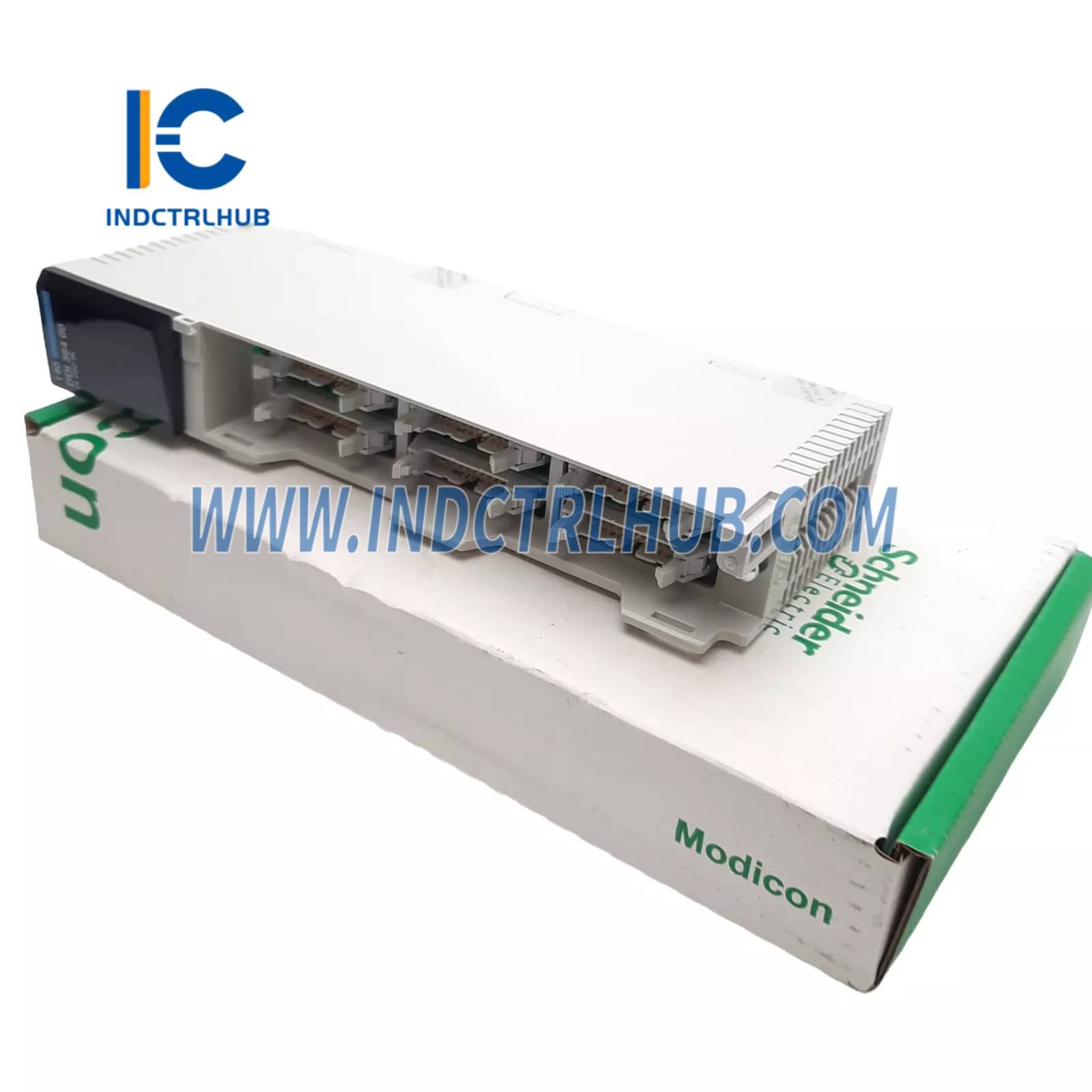

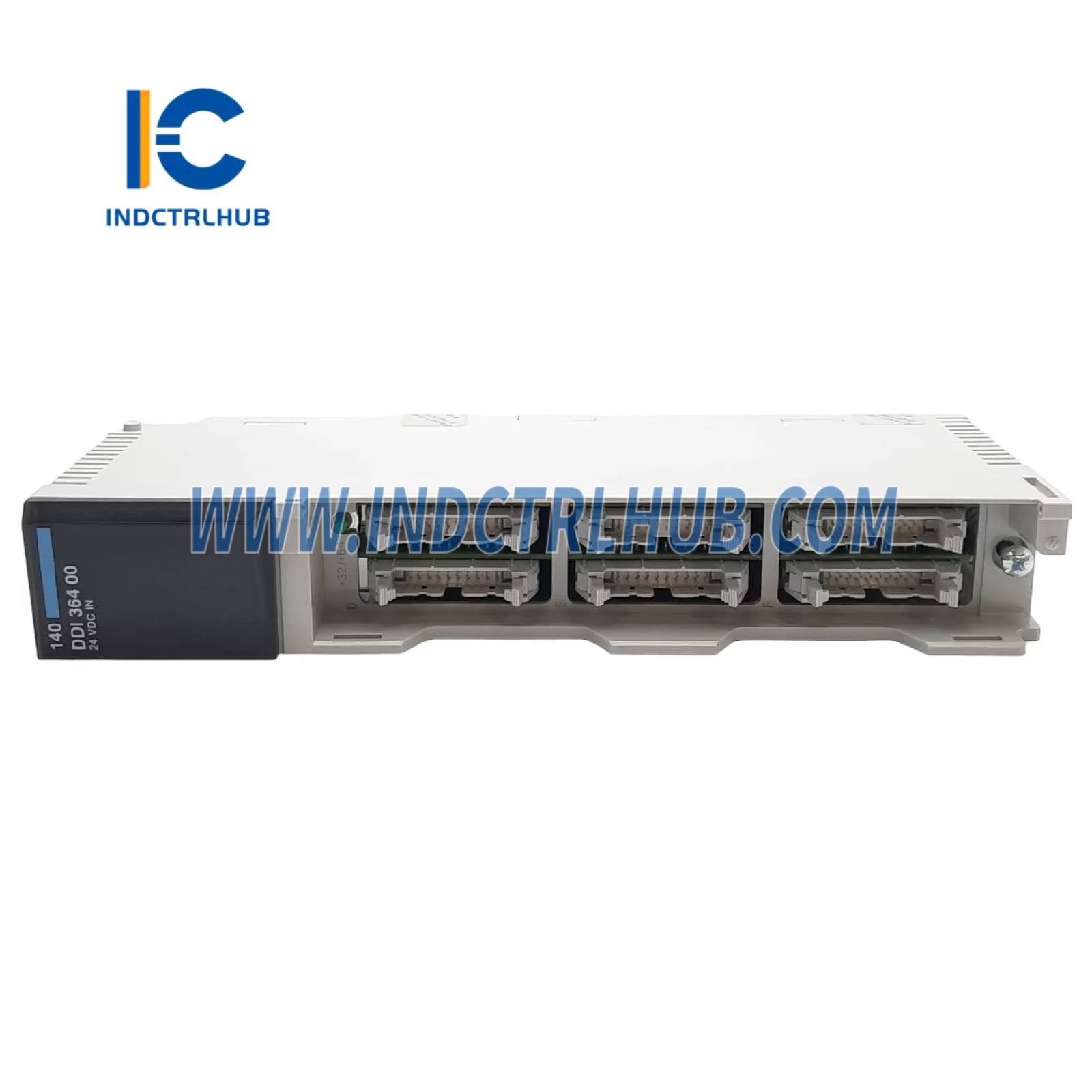

מודול קלט בדיד Modicon Quantum - 96 I - 24 V DC |
|
טווח מוצר |
פלטפורמת האוטומציה Modicon Quantum |
|
סוג מוצר |
מודול קלט בדיד מתח נמוך DC |
מפרטים
מאפייני קלט
|
פרמטר |
ערך |
|---|---|
|
מספר קלט בדיד |
96 |
|
קבוצות של ערוצים |
6 |
|
סוג לוגיקת קלט |
חיובי (sink) |
|
מתח כניסה |
24 וולט DC |
|
גבולות מתח קלט |
19.2…30 V |
|
מתח מובטח למצב 1 |
15…30 V DC |
|
מתח מובטח במצב 0 |
5 וולט DC |
|
זרם מובטח במצב 1 |
≥ 2.5 מיליאמפר |
|
זרם מובטח במצב 0 |
≥ 0.7 מיליאמפר |
|
מתח כניסה מקסימלי מוחלט |
30 וולט רציף; 50 וולט לפולס מתפוגג |
|
התנגדות כניסה |
6700 אוהם |
|
זמן תגובה |
≤ 2 מילישניות (מצב 0↔1), ≤ 3 מילישניות (מצב 1↔0) |
|
דרישת כתובת |
6 מילים של קלט |
|
הגנה |
הגנת קלט מוגבלת על ידי נגד |
חשמל ובידוד
|
פרמטר |
ערך |
|---|---|
|
פיזור כוח |
1.35 וואט + (0.13 × מספר הקלטים הפועלים) |
|
דרישת זרם באוטובוס |
270 מיליאמפר |
|
בידוד (קבוצה לקבוצה) |
500 Vrms למשך 1 דקה |
אבחון והצגות
|
תכונה |
תיאור |
|---|---|
|
נוריות איתות מקומיות |
1 ירוק (אוטובוס פעיל) 1 אדום (תקלה) 96 ירוק (מצב קלט) |
מפרטים פיזיים
|
פרמטר |
ערך |
|---|---|
|
פורמט מודול |
תקן |
|
משקל נטו |
0.3 ק"ג |
מפרטי סביבה
|
פרמטר |
ערך |
|---|---|
|
טמפרטורת הפעלה |
0…60 מעלות צלזיוס |
|
טמפרטורת אחסון |
-40 עד 85 °C |
|
לחות יחסית |
95% (ללא עיבוי) |
|
גובה תפעולי |
≤ 5000 מ"ר |
|
פריקת חשמל סטטי |
4 קילו-וולט (מגע), 8 קילו-וולט (אוויר) לפי IEC 801-2 |
|
התנגדות שדה EM |
10 וולט/מטר (80–2000 מגה-הרץ) לפי IEC 801-3 |
תעודות ותקנים
|
סוג |
פרטים |
|---|---|
|
אישורים |
FM Class 1 Division 2, C-Tick |
|
תקנים |
CSA C22.2 מס' 142, UL 508 |
מידע על האריזה
|
פרמטר |
חבילה 1 |
|---|---|
|
סוג חבילה |
PCE |
|
יחידות לכל חבילה |
1 |
|
גובה |
16.3 ס"מ |
|
רוחב |
4.5 ס"מ |
|
אורך |
31.2 ס"מ |
|
משקל |
520.0 גרם |
