Product Description

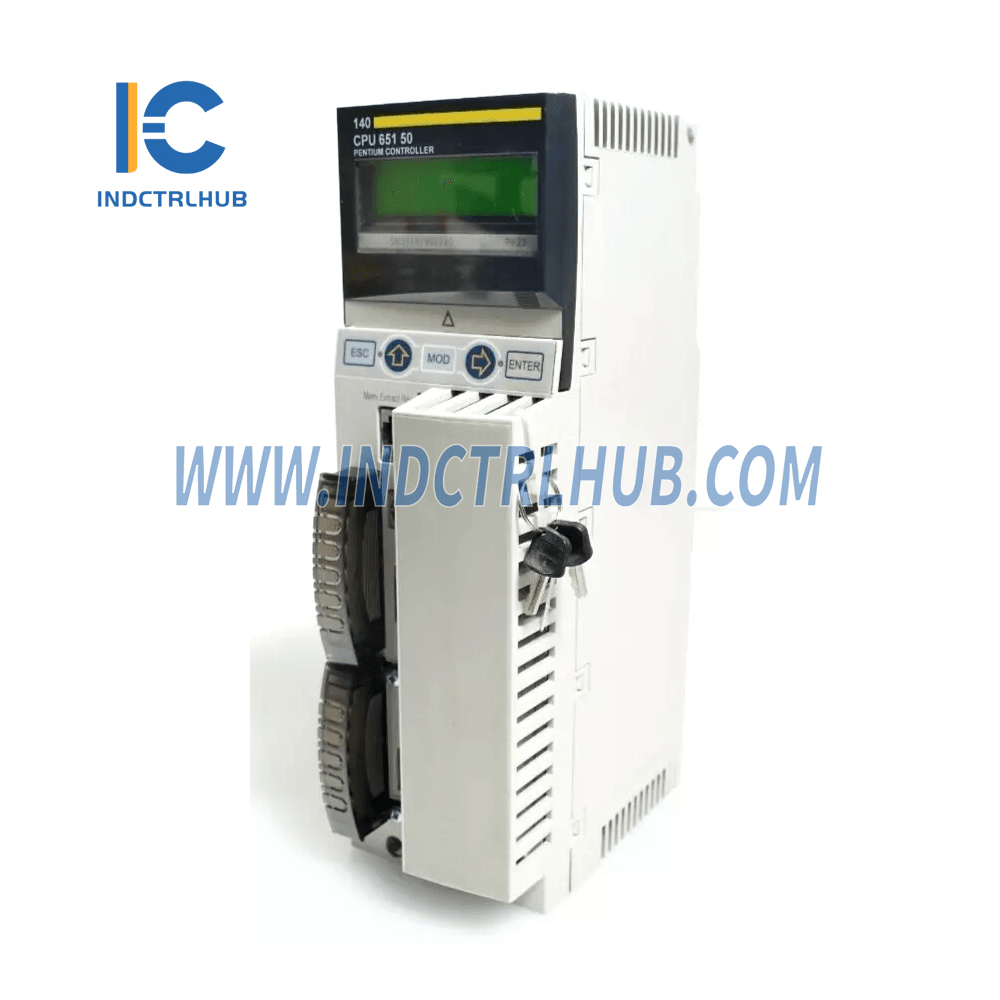

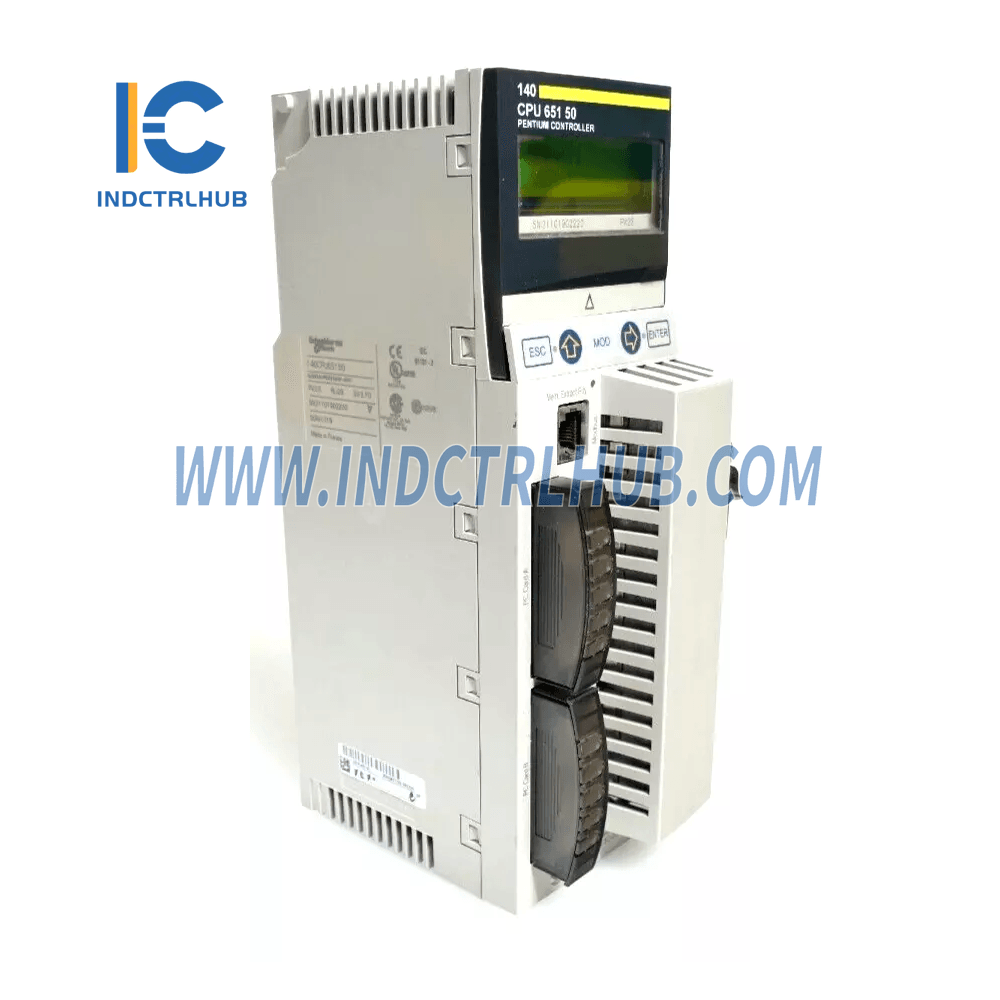

Schneider 140CPU65150 - מודול PLC
ה-Schneider 140CPU65150 הוא מודול PLC בעל ביצועים גבוהים המיועד ליישומים תעשייתיים מורכבים. הוא משלב תכונות מתקדמות כמו תצוגת LCD, הגנת מתג מפתח, ו-אפשרויות הרחבת זיכרון לשיפור בקרת המערכת ואמינותה.
מפרטים טכניים:
| תכונה | מפרט |
|---|---|
| מהירות שעון | 166 MHz |
| RAM פנימי | 768 KB |
| זיכרון מקסימלי ליישום | 7168 KB |
| יציאות תקשורת | Modbus, Modbus Plus, USB, Ethernet TCP/IP |
| חריצי PCMCIA | 2 (זיכרון ואחסון נתונים) |
| סוג סיב אופטי | MT-RJ (רב-מצבי) או LC (מצב יחיד) |
| משקל | 1.430 ק"ג (3.153 ליברות) |
| אתרנט | כן, Ethernet TCP/IP מובנה |
| מעבד משני | מובנה |
| Modbus ו-Modbus Plus | כן |
תכונות עיקריות:
-
הגנת מתג מפתח:
- מצב פתוח: כל פעולות המערכת נגישות, וניתן לשנות פרמטרים. הזיכרון אינו מוגן מפני כתיבה.
- מצב נעול: מונע שינויים בפרמטרים ומגן על הזיכרון, לשמירת תוכנית היישום.
-
תצוגת LCD:
תצוגת LCD עם 2 שורות ו-16 תווים עם בקרות בהירות וניגודיות המציגה מידע מערכת חיוני. -
חריץ סוללת גיבוי:
כולל חריץ ל-סוללת גיבוי, המבטיחה שמירת זיכרון בעת הפסקת חשמל. -
ממשק משתמש:
המודול כולל לוח מקשים עם 5 כפתורים עם כפתורי ESC, ENTER, MOD, Z, C ו-2 נוריות LED לפידבק תפעולי. -
פורטי תקשורת מרובים:
- מחבר RJ45 לרשת Modbus.
- USB Type B לחיבור לטרמינל מחשב תכנות.
- מחבר SUB-D נקבה 9 פינים ל-Modbus Plus.
-
הרחבת זיכרון PCMCIA:
זמינים שני חריצי הרחבת זיכרון:- חריץ 0: להרחבת זיכרון (למעט דגמים 140CPU65860 ו-140CPU67861).
- חריץ 1: לאחסון נתונים (זמין בכל הדגמים).
-
נוריות סטטוס:
- נורית COM (ירוק): מציינת פעילות רשת.
- נורית ERR (אדום): מציינת שגיאות כגון התנגשות מסגרות את'רנט או בעיות תקשורת במצב Hot Standby.
-
חיבוריות סיב אופטי ואת'רנט:
- מחבר RJ45 לאת'רנט (דגמים 140CPU65150, 140CPU65160, 140CPU65260, ו-140CPU65860).
- מחבר סיב אופטי רב-מצבי MT-RJ (דגמים 140CPU67060, 140CPU67160, ו-140CPU67260).
- מחבר סיב אופטי חד-מצבי LC (דגמים 140CPU67261 ו-140CPU67861) לחיבור PLC במצב Hot Standby.
