Product Description

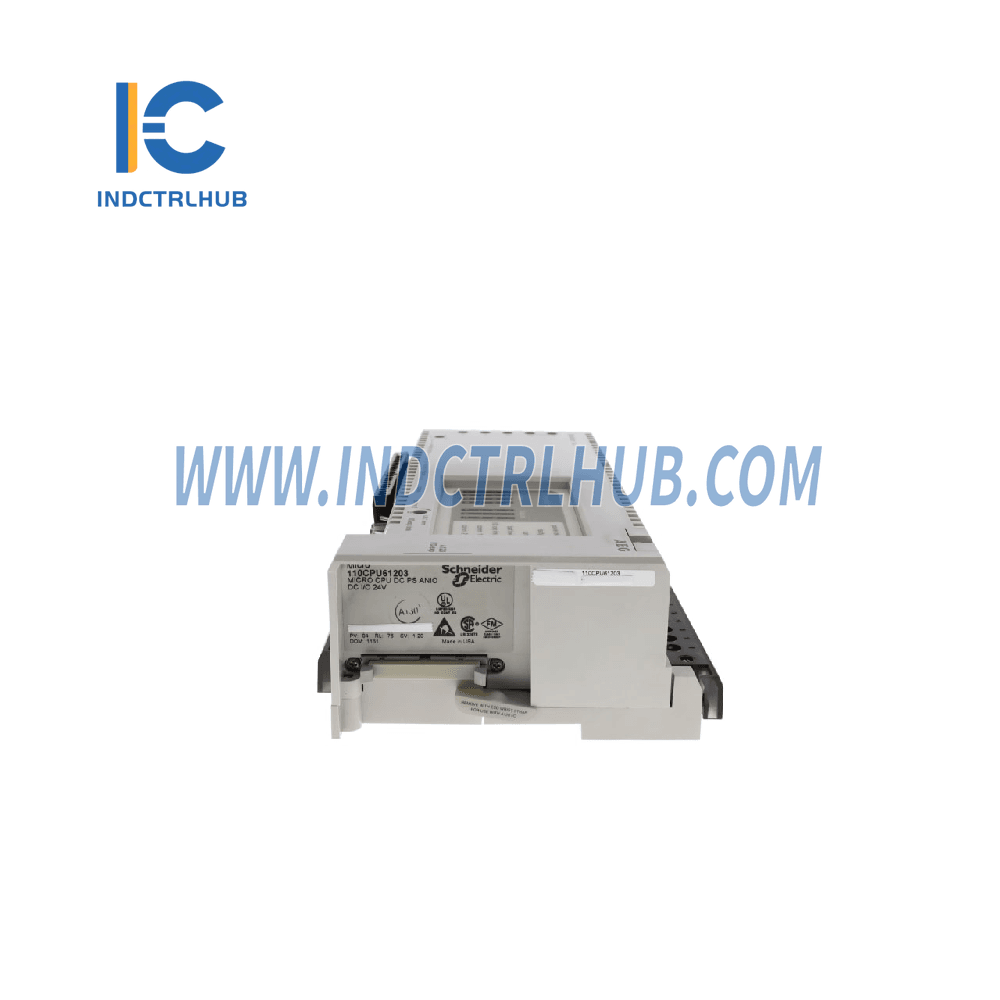

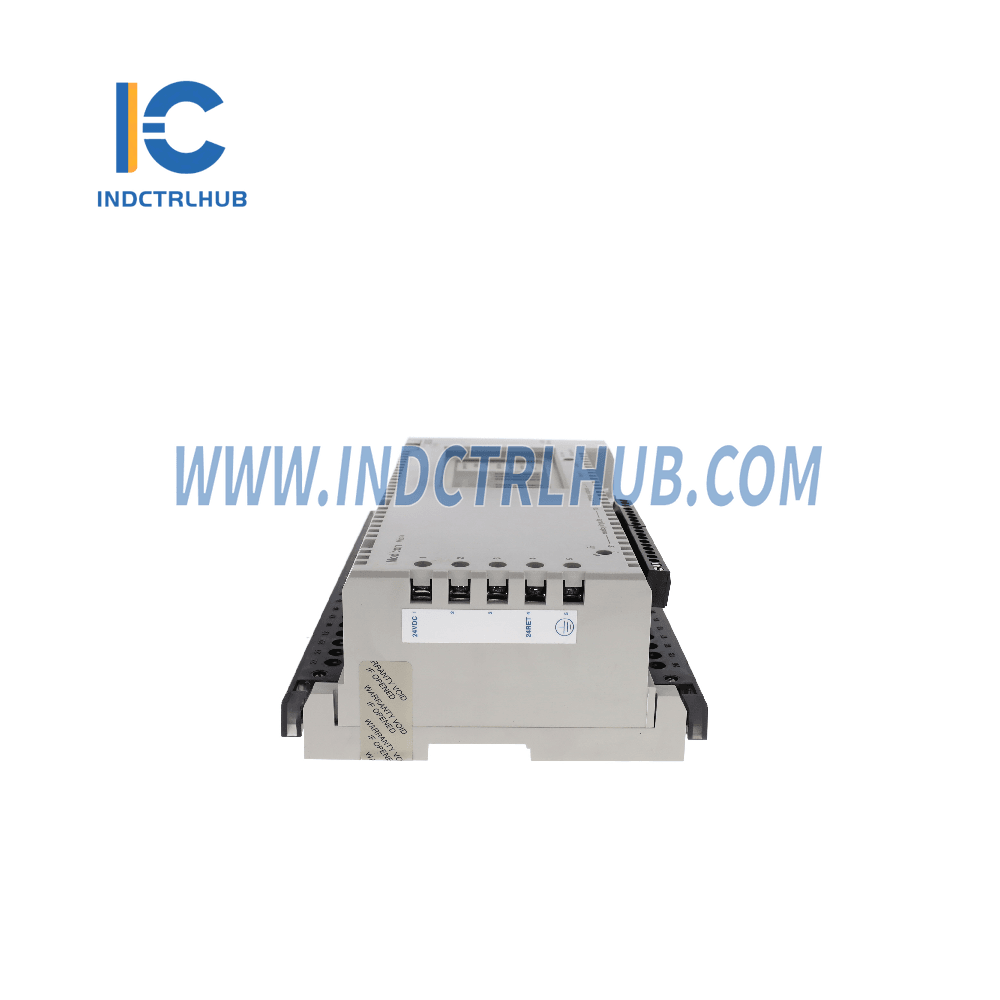

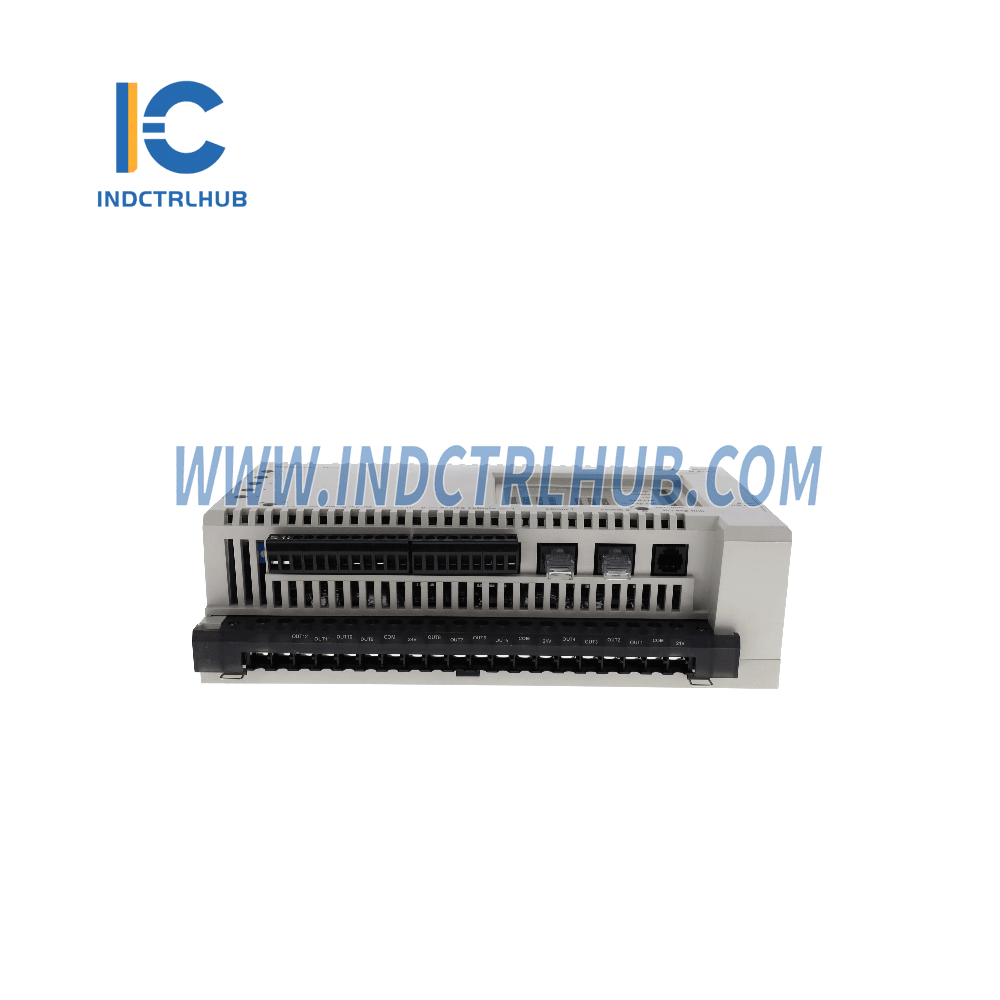

מידע על המוצר: Schneider Micro CPU DC PS ANIO DC IN REL
יצרן:
- שניידר אלקטריק
מספר דגם/חלק:
- 110CPU61203 (מיקרו CPU עם ספק כוח DC וקלט/פלט אנלוגי)
תיאור:
ה-110CPU61203 הוא מיקרו CPU קומפקטי המיועד לשימוש במערכות בקרה תעשייתיות. הוא כולל ספק כוח DC, יכולות קלט/פלט אנלוגי, ועיבוד בזמן אמת עם כניסות מהירות. דגם זה מצויד במגוון יציאות תקשורת (RS-232, RS-485), מה שהופך אותו מתאים ליישומים מגוונים, כולל בקרה, ניטור ומשימות אוטומציה. העיצוב החזק שלו ועמידותו לסביבה הופכים אותו לאידיאלי לסביבות תעשייתיות.
חשמלי:
| תכונה | מפרט |
|---|---|
| מתחי כניסה | 120 VAC (96–132 V RMS, 47–63 Hz) |
| 230 VAC (192–264 V RMS, 47–63 Hz) | |
| 24 VDC (19.2–30.0 VDC) | |
| מתח יציאה | 24 VDC (20.5–29.0 VDC @ 0.15 A מקסימום) |
| רעש וגלי יציאה | 2.5 V שיא לשיא @ 100/120 Hz מקסימום |
| עמידות חשמלית | ESD IEC 801-2, רמה 3 |
| הפרעת EMI מקרינה IEC 801-3, רמה 3 | |
| הפרעת מהירות זמנית IEC 801-4, רמה 2 | |
| הפרעת עלייה זמנית IEC 801-5, רמה 3 | |
| ניתוק מתח כניסה | AC < 0.5 ms ללא השפעה |
| DC < 1 ms ללא השפעה | |
| מתח בידוד | AC ל-אדמת המערכת: 1780 V RMS, 1 דקה |
| AC ל-אדמת השלדה: 1780 V RMS, 1 דקה | |
| DC ל-אדמת המערכת: 500 V RMS, 1 דקה |
מפרטי סביבה:
| תכונה | מפרט |
|---|---|
| טמפרטורת תפעול | 0 עד 60 °C |
| טמפרטורת אחסון | -40 עד +85 מעלות צלזיוס |
| לחות יחסית | 95% ללא עיבוי |
| גובה | 3800 מ' (15,000 רגל) |
| עמידות לזעזועים | 30 g למשך 11 מ"ש, 3 פולסים/ציר, עד 18 פולסים |
| עמידות לרעידות | 10-62 הרץ @ 0.075 מ"מ תזוזה, 62-500 הרץ @ 1 g |
| משך | 23 דקות ב-2 סריקות/ציר, 1 אוקטבה/דקה |
מידות ומשקל:
| תכונה | מפרט |
|---|---|
| גובה (כולל בלוקי טרמינל I/O) | 158.75 מ"מ (6.25 אינץ') |
| רוחב | 254 מ"מ (10 אינץ') |
| עומק | 76 מ"מ (3 אינץ') |
| משקל | 1.45 ק"ג (3.2 ליברות) |
אישורי סוכנויות:
- מאושר FM Class I, Div. 2 (למעט דגם 61204, שעדיין בהמתנה)
- רשום UL 508 לציוד בקרת תעשייה
- מאושר CSA 142 לציוד בקרת תהליכים
- עמידה בתקן CE: כדי לשמור על עמידה בהוראת ה-EMC האירופאית (89/336/EEC), יש להתקין את המיקרו-בקר בהתאם להוראות ההתקנה.
