Product Description
פרטי מוצר

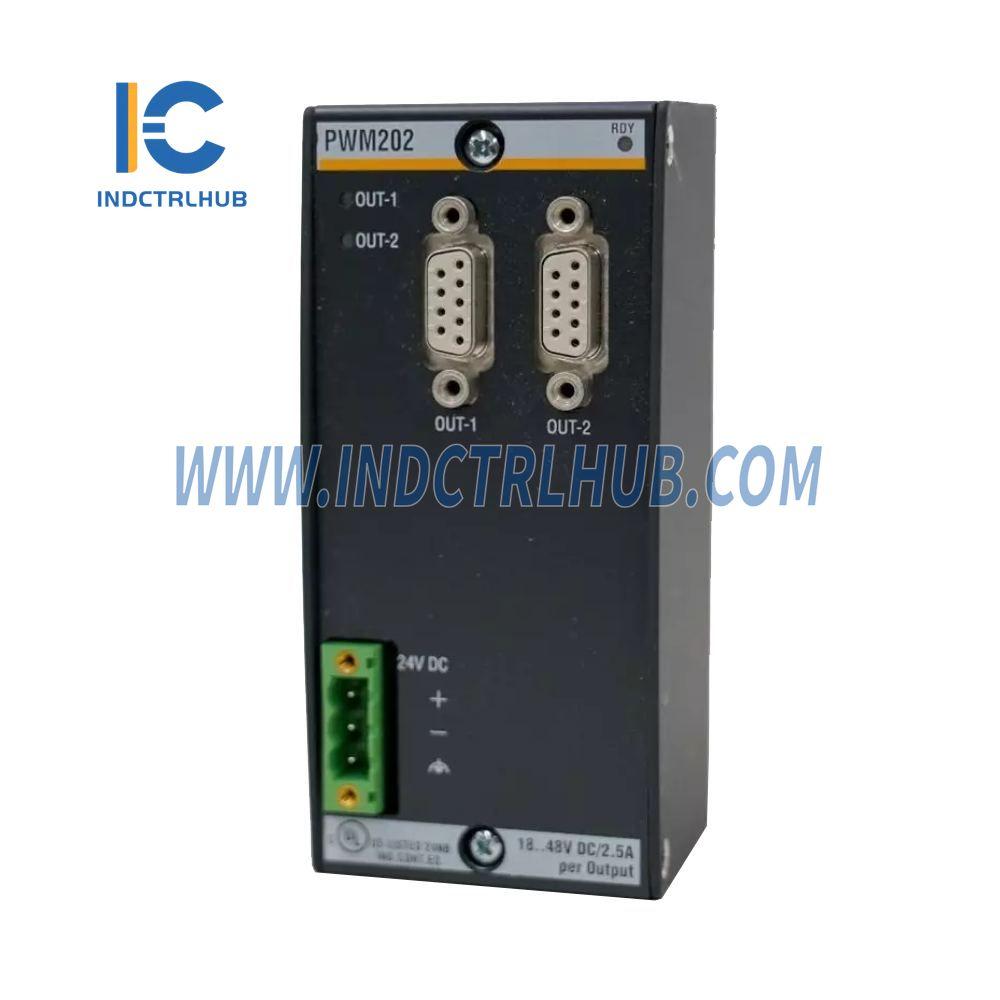

יצרן: BACHMANN
מספר דגם/חלק: PWM202
תיאור: מודול מודולציית רוחב פולס
מודול מודולציית רוחב הפולס PWM202 כולל שני יציאות כוח להפעלה ישירה של עומסים אינדוקטיביים או אוהמיים, כגון מנועי DC, סלילי טבילה וכו', עם אותות מודולציית רוחב פולס.
תכונות:
| תכונה | מפרט |
|---|---|
| ערוצי יציאה במודולציית רוחב פולס | 2 ערוצי יציאה |
| מחברים לערוצי יציאה | 2 מחברי DSub מבודדים |
| הצגת מצב | LED (ירוק) לכל יציאה |
| רמת יציאה | רמת כוח גבוהה או TTL |
| ניטור זרם עומס | כן |
| ניטור מתח אספקה חיצוני | כן |
| ניטור טמפרטורה פנימית | כן |
יציאות:
- כמות: 2
- נורות לד לציון מצב: RDY צהוב, OUT-1/OUT-2 ירוק
- מתח יציאה: 18 .. 48 V (Uexternal) או רמת TTL
- זרם יציאה: 0 .. 2 A בתדר f ≤ 40 kHz ו-Uout ≤ 48 V (TA = +60 °C)
-
תדר:
- ערוץ 1: 3 Hz .. 40 kHz ניתן לכוונון
- ערוץ 2: 155 Hz .. 40 kHz ניתן לכוונון
- מחזור עבודה: 0 .. 100 % ניתן לכוונון נפרד לכל ערוץ
-
רזולוציה:
- ערוץ 1: 16 ביט, מיושר לקצה או למרכז
- ערוץ 2: 10 ביט, מיושר לקצה
- בידוד גלווני מהמערכת: 500 V
- נגד עומס: בדרך כלל 20 Ω
אספקת כוח חיצונית:
- טווח מתח: 18 .. 48 V DC
- צריכת כוח: מקסימום 10 W + עומס
- הגנה מפני הפוך קוטביות: כן
ניטור:
- אספקת כוח חיצונית: כן, אות כשל חשמל + הפרעה
- מתח יתר: כן
- מתח חסר: כן
- זרם יתר (ערוץ): כן
תנאי סביבה:
| תנאי | מפרט |
|---|---|
| טמפרטורת הפעלה | -30 .. +60 °C |
| לחות יחסית (הפעלה) | 5 .. 95 % (ללא עיבוי) |
| טמפרטורת אחסון | -40 .. +85 °C |
| לחות יחסית (אחסון) | 5 .. 95 % (עם עיבוי) |
גרסאות ביצוע:
- מודול מודולציית רוחב פולס: 2 ערוצים כל אחד 2A/48V או TTL; מפעיל או ויסות זרם; מבודד
