שער EtherNet/IP ל-Modbus ProSoft PLX31-EIP-MBS4

Manufacturer: ProSoft
Product No.: PLX31-EIP-MBS4
Condition:1000 במלאי
Product Type: שערי פרוטוקול
Product Origin: 00PLX31EIPMBS4
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

כמות

תמיכה 24/7
החזרות תוך 30 יום
משלוח מהיר

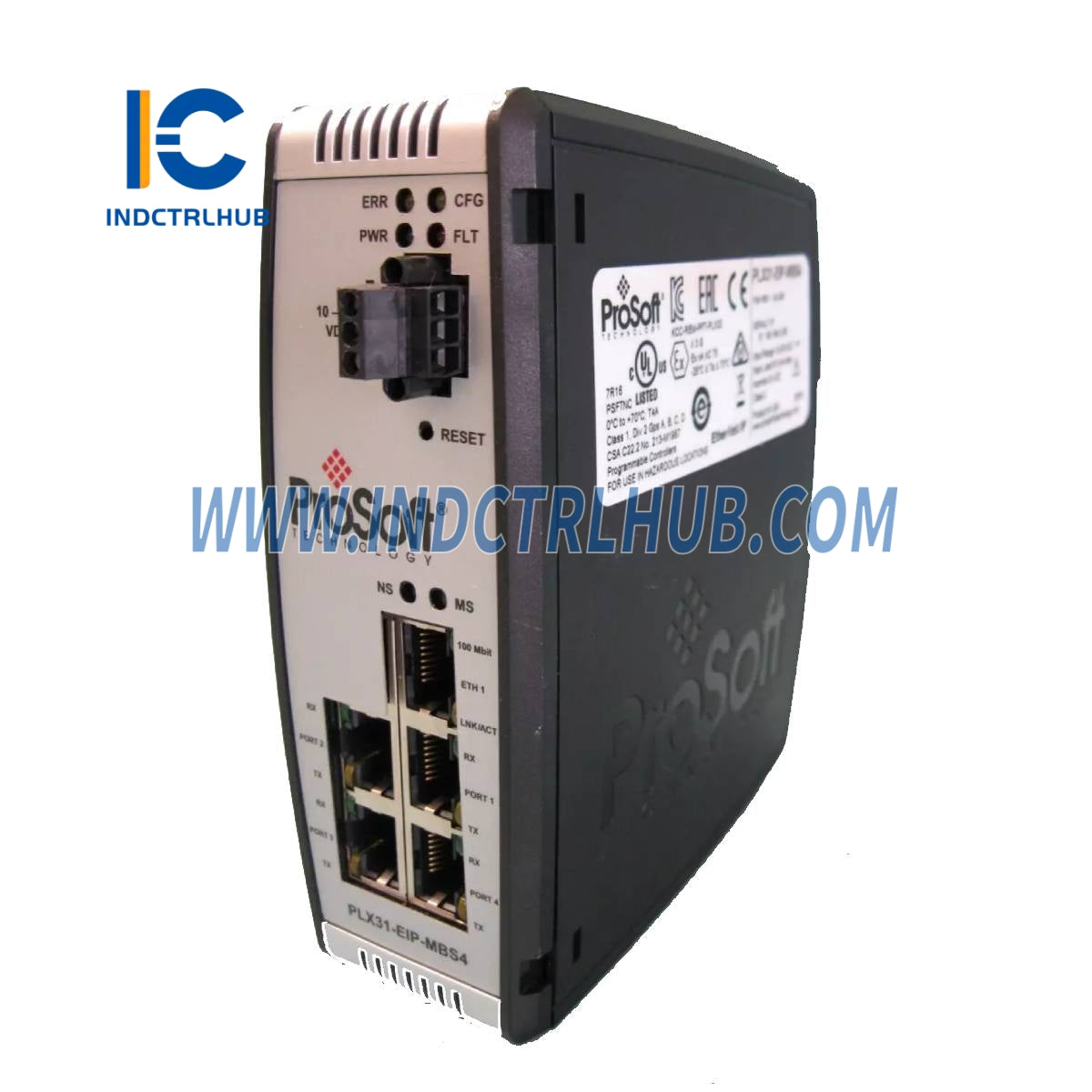

שער פרוטוקול ProSoft PLX31-EIP-MBS4

ה-ProSoft PLX31-EIP-MBS4 הוא שער פרוטוקול בעל ביצועים גבוהים המאפשר תקשורת חלקה בין רשתות EtherNet/IP ו-Modbus Serial (RTU/ASCII). שער תעשייתי זה מחבר PLCs של Allen-Bradley עם מכשירי Modbus, מבטל את הצורך בתכנות מותאם ומפחית את זמן האינטגרציה עד 80% ביישומי ייצור, טיפול במים ואוטומציה לבניינים.

תכונות עיקריות

✅ תמיכה בפרוטוקולים כפולים – EtherNet/IP מאסטר ל-Modbus Serial (RTU/ASCII) סלב
✅ 4 פורטים סידוריים – חיבור עד 4 רשתות Modbus עצמאיות בו זמנית
✅ ביצועים מהירים – Ethernet במהירות 10/100 Mbps, עד 115.2 kbps סידורי
✅ הגדרה מבוססת דפדפן – ממשק אינטואיטיבי בדפדפן, ללא צורך בהתקנת תוכנה
✅ עמידות תעשייתית – התקנה על מסילת DIN, טווח פעולה מ-40-°C עד 70+°C
✅ התקנה מיידית – תבניות מוגדרות מראש למכשירים נפוצים

מפרטים טכניים

מספר חלק	PLX31-EIP-MBS4
סוג מוצר	שער פרוטוקול
פרוטוקול Ethernet	EtherNet/IP (מאסטר/לקוח)
פרוטוקול סיריאלי	Modbus RTU/ASCII (מאסטר/לקוח)
פורט סיריאלי	4× RS-232/485 (ניתן לבחור בתוכנה)
פורט Ethernet	2× 10/100 Mbps (RJ45, auto-MDIX)
קצב שידור	300 עד 115,200 bps
קיבולת נתונים	10,000 רשומות לכל פורט
אספקת חשמל	24V DC (טווח 18-30V), מקסימום 10W
טמפרטורת הפעלה	-40°C עד +70°C (-40°F עד +158°F)
הרכבה	מסילת DIN 35 מ"מ
אישורים	CE, UL, cULus, FCC, RoHS
מידות	115 מ"מ × 100 מ"מ × 58 מ"מ (רוחב×גובה×עומק)
משקל	כ-400 גרם

יישומים תעשייתיים

אוטומציה תעשייתית
חבר PLCs של Allen-Bradley ControlLogix/CompactLogix למכשירי Modbus ישנים (VFDs, מדדים, חיישנים) ללא החלפת ציוד קיים. הפחת עלויות אינטגרציה ב-60% לעומת תכנות PLC מותאם.

טיפול במים ובשפכים
שלב מדדי זרימה Modbus, חיישני רמה ואנליזטורים כימיים עם מערכות SCADA EtherNet/IP. מרכז איסוף נתונים ממכשירים שדה מבוזרים בשלבי טיפול מרובים.

אוטומציה לבניינים
גשר בין מערכות ניהול בניין BACnet/IP לציוד HVAC Modbus, בקרות תאורה ומדדי אנרגיה. אפשר ניטור ושליטה בזמן אמת מלוחות מחוונים מרכזיים.

נפט וגז
חברו מדי רמת מיכל Modbus RTU, משדרי לחץ ומחשבי זרימה למערכות DCS של EtherNet/IP. הסר ממירי סריאל לאת'רנט והפחית את מורכבות החיווט.

אינטגרציית מערכת

מכשירי EtherNet/IP תואמים

PLC של Allen-Bradley ControlLogix, CompactLogix, MicroLogix
ממשקי אדם-מכונה PanelView של Rockwell Automation
מערכות SCADA של FactoryTalk View
סורקי EtherNet/IP של צד שלישי

מכשירי Modbus תואמים

מניעים בתדר משתנה (VFDs): ABB, Siemens, Schneider Electric
מדדי חשמל: Schneider PM5000, ABB M4M
מדדי זרימה: Endress+Hauser, Yokogawa
בקרי טמפרטורה: Watlow, Eurotherm
כל מכשיר Modbus RTU/ASCII עבד

תצורה והגדרה

מדריך התחלה מהירה

התקנה פיזית – הרכב את השער על מסילת DIN, חבר ספק כוח 24V DC
חיבור Ethernet – התחבר לרשת המפעל באמצעות כבל RJ45
חיבורים סריאליים – חבר מכשירי Modbus ליציאות RS-232/485 (שמור על קוטביות עבור RS-485)
תצורת רשת – גש לשער דרך דפדפן אינטרנט (כתובת IP ברירת מחדל: 192.168.0.1)
מיפוי פרוטוקול – הגדר מיפוי רישומים בין EtherNet/IP לכתובות Modbus
תכנות PLC – הוסף שער כמודול קלט/פלט EtherNet/IP בפרויקט PLC
בדיקה – אימות חילופי נתונים באמצעות אבחון מובנה

כלי תצורה

ממשק אינטרנט: תצורה בדפדפן (Chrome, Firefox, Edge)
ProSoft Configuration Builder: תוכנת Windows למיפוי מתקדם
קובץ EDS: ייבוא ל-Rockwell Studio 5000 לתצורת I/O אוטומטית

למה לבחור ב-PLX31-EIP-MBS4?

לעומת תכנות PLC מותאם אישית

תכונה	שער PLX31	קוד PLC מותאם אישית
זמן התקנה	⏱️ 1-2 שעות	⏱️⏱️ 8-16 שעות
כישורי תכנות	✅ ידע בסיסי ברשת	⚠️ תכנות PLC מתקדם
תחזוקה	✅ עדכונים מבוססי רשת	⚠️ נדרש מתכנת PLC
יכולת התרחבות	✅ הוספת מכשירים דרך ממשק אינטרנט	⚠️ יש לשנות את קוד ה-PLC בכל פעם
עלות	💰 עלות חומרה חד-פעמית	💰💰 עבודה שוטפת של תכנות

פתרון בעיות

בעיה	סיבה	פתרון
אין תקשורת אתרנט	התנגשות כתובות IP	אמת IP של השער, בדוק הגדרות רשת
שגיאות זמן המתנה ב-Modbus	קצב שידור או פריטי שגויים	התאם הגדרות השער למכשיר העבד
נתונים לא מתעדכנים	מיפוי רישום שגוי	אמת כתובות Modbus בהגדרה
כשל בתקשורת RS-485	קוטביות חיווט הפוכה	בדוק חיבורים לטרמינלים A/B, הוסף נגדים לסיום

אחריות לאותנטיות

⚠️ סיכוני שער מזויף

שערי פרוטוקול לא מקוריים עלולים לגרום ל:

❌ כשלים תקשורתיים לסירוגין ושיבוש נתונים
❌ אי תאימות לעדכוני קושחה
❌ ביטול אחריות היצרן ותמיכה טכנית
❌ אי עמידה בתעודות בטיחות UL/CE

✅ אחריות Industrial Control Hub

🔒 100% מקורי ProSoft – אריזה אטומה במפעל
📜 מעקב מלא – מספרי סידורי ותעודות
🌍 מפיץ מורשה – אמת בפורטל שותפי ProSoft Technology
🛡️ אחריות ל-24 חודשים – אחריות היצרן תקפה ברחבי העולם
📞 תמיכה טכנית – סיוע בהגדרה חינם כלול

תכולת החבילה

1× שער ProSoft PLX31-EIP-MBS4
קליפס להרכבה על מסילת DIN
מדריך התחלה מהירה ומדריך התקנה
קובץ EDS עבור Rockwell Studio 5000

לא כלול: כבלי Ethernet, כבלי סריאלי וספק כוח 24V DC יש להזמין בנפרד.

מוצרים קשורים

ספק כוח: 24V DC להרכבה על מסילת DIN (מינימום 2A)
כבלי סריאלי: כבלי RS-232/485 עם מחברי DB9 או בלוק טרמינל
כבלי Ethernet: כבלי Cat5e/Cat6
בלוקי טרמינל: לחיווט RS-485 וחיבורי חשמל

תמיכה טכנית

📧 הנדסת יישומים – שלח לנו מייל לסיוע במיפוי פרוטוקולים
📚 תיעוד – מדריכי משתמש, קבצי EDS, דוגמאות קונפיגורציה
🎓 משאבי הדרכה – סרטוני הדרכה וסמינרים מקוונים
🔧 תמיכה בקונפיגורציה – סיוע מרחוק בהגדרה ראשונית
🔄 החזרות ל-30 יום – שערים שלא נעשה בהם שימוש באריזה המקורית

שאלות נפוצות

ש: האם שער זה יכול לפעול כ-Modbus slave מול EtherNet/IP master?
ת: כן, ה-PLX31-EIP-MBS4 פועל כממיר EtherNet/IP (slave) וכמנהל Modbus (client).

ש: כמה מכשירי Modbus ניתן לחבר לכל פורט סריאלי?
ת: עד 247 מכשירי Modbus slave לכל פורט (מוגבל על ידי כתובות פרוטוקול Modbus).

ש: האם זה תומך ב-Modbus TCP?
ת: לא, דגם זה תומך רק ב-Modbus Serial (RTU/ASCII). עבור Modbus TCP, השתמש ב-PLX31-EIP-MBTCP.

ש: האם ניתן להשתמש בזה עם PLC של Siemens או Schneider?
ת: דגם זה מותאם ל-EtherNet/IP (Allen-Bradley). עבור Profinet או Modbus TCP, שקול דגמי ProSoft אחרים.
