Product Description
סקירת מוצר

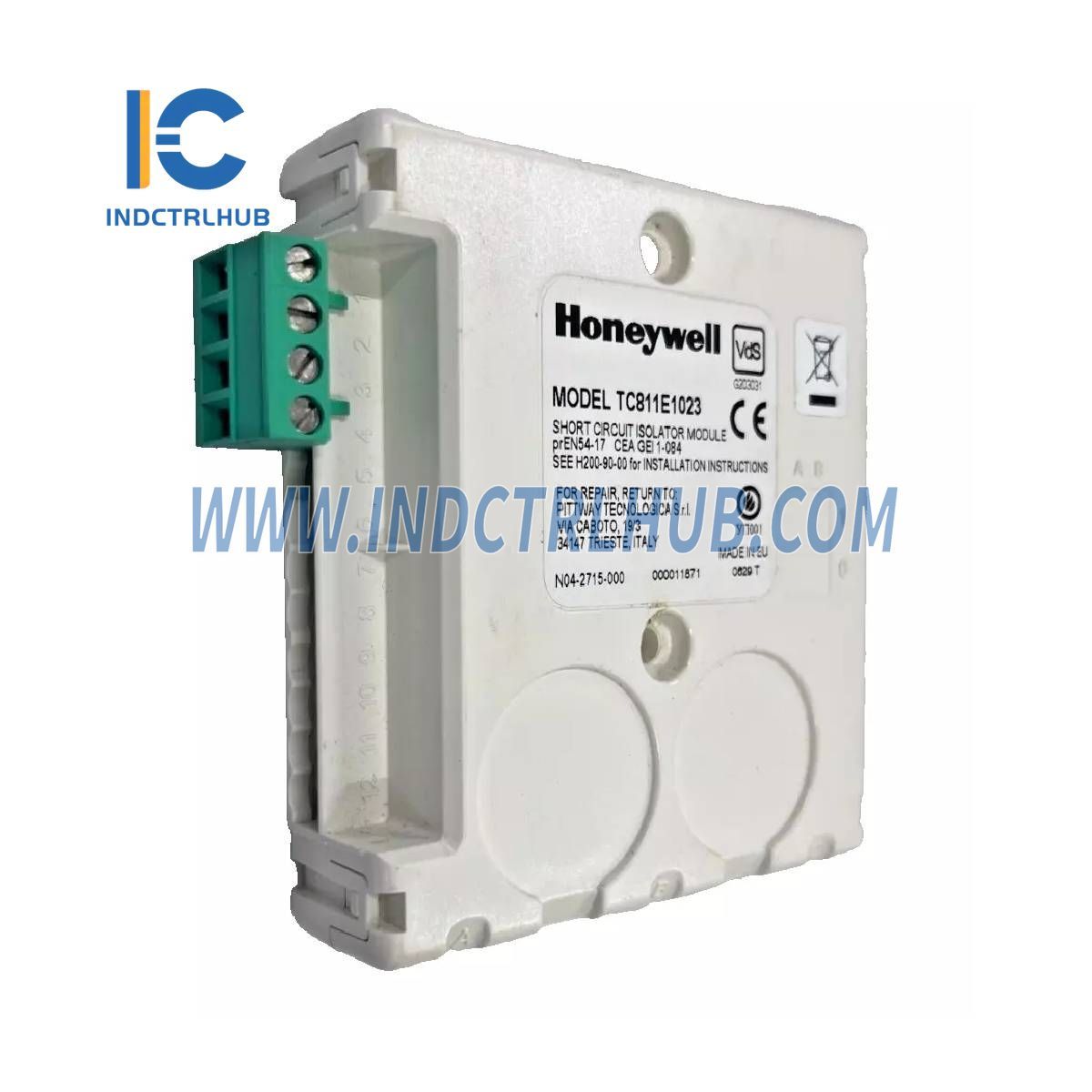

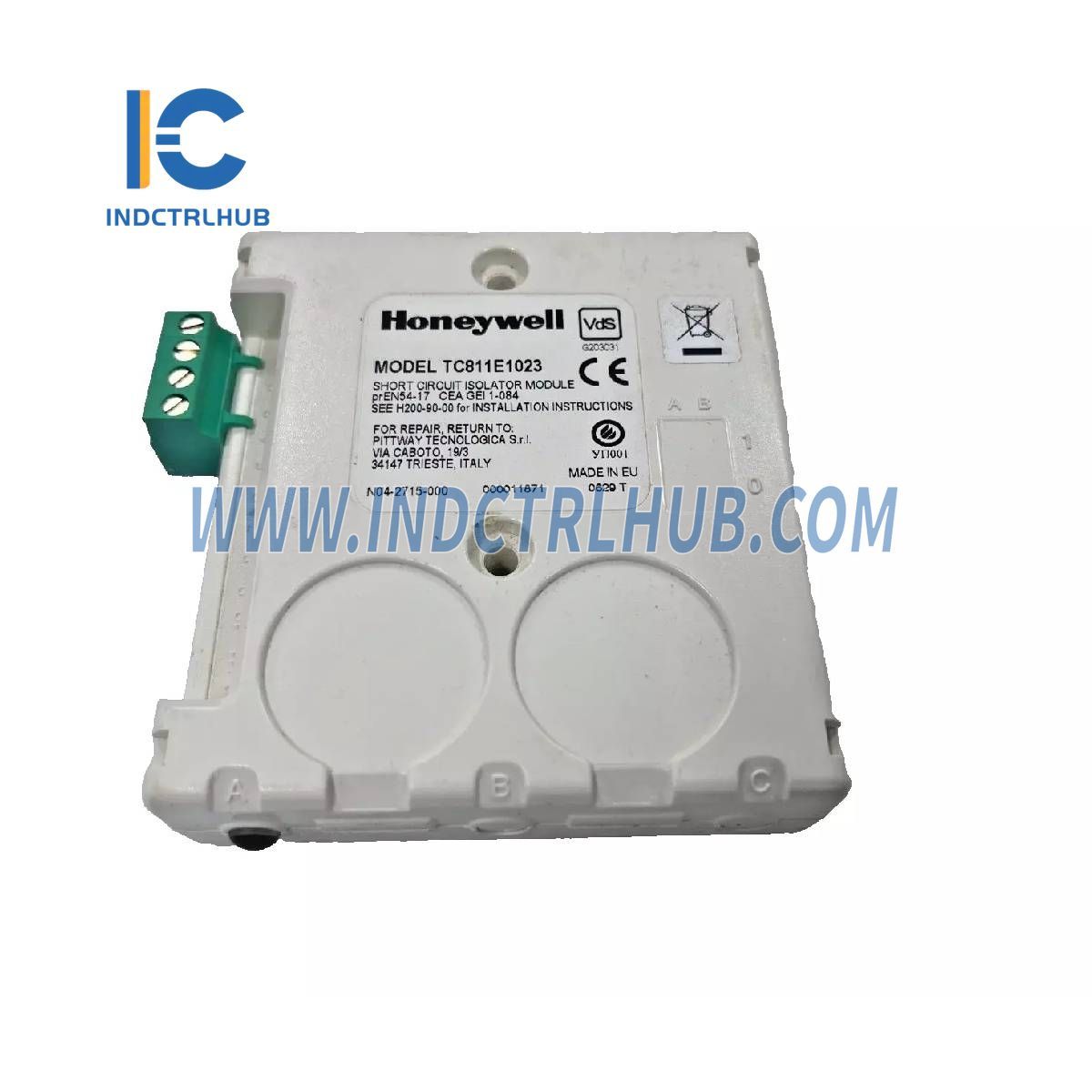

ה-Honeywell TC811E1023 הוא מודול מבודד קצר חשמלי שתוכנן לשימוש במערכות אזעקת אש חכמות של Honeywell, כגון אלו התואמות לסדרות XLS או Notifier. מודול זה ממוקם בין קבוצות של מכשירים בלולאת מעגל קו איתות (SLC) כדי להגן על המערכת מקצרים חשמליים. הוא מבודד אוטומטית מקטע לולאה פגום, ומבטיח ששאר המערכת תישאר פעילה. ה-TC811E1023 משמש בדרך כלל ביישומי בטיחות אש מסחריים ותעשייתיים, כולל בניינים, מפעלים ומחסנים, שבהם גילוי אש אמין והמשכיות האזעקה הם קריטיים.
מפרטים טכניים
ל-TC811E1023 יש את המפרטים הבאים בהתבסס על מאפיינים סטנדרטיים לדגם זה:
| פריט | מפרט |
|---|---|
| דגם/מספר חלק | TC811E1023 |
| יצרן | Honeywell |
| תיאור | מודול מבודד קצר חשמלי |
| סדרה | תואם למערכות אזעקת אש Honeywell XLS / Notifier |
| טווח מתח הפעלה | 15 עד 30 V DC (מינימום 17.5 V DC להפעלת LED) |
| זרם המתנה מקסימלי | 200 µA ב-24 V DC |
| זרם בידוד | 15 mA |
| עיכוב גילוי תקלה | 100 עד 400 מילישניות |
| התנגדות פעילה מקסימלית | 0.13 Ω ב-15 V |
| טמפרטורת הפעלה | -20°C עד 60°C (-4°F עד 140°F) |
| לחות | 5% עד 95% לחות יחסית (ללא עיבוי) |
| משקל | כ-0.062 ק"ג (0.14 ליברות) (רק המודול) כ-0.2 ק"ג (0.44 ליברות) (במארז M200E-SMB) |
פרטים נוספים
ה-TC811E1023 כולל את המידע הנוסף הבא בהתבסס על השימוש הסטנדרטי והתיעוד שלו:
| קטגוריה | פרטים |
|---|---|
| פונקציה | מבודד קצרי חשמל בלולאות SLC לשמירת פעולת המערכת |
| הרכבה | מסילת DIN (עם קליפס M200E-DIN) או התקנה על פני השטח (עם מארז M200E-SMB) |
| תאימות | לוחות Honeywell XLS, מערכות אזעקת אש Notifier, מערכות Morley-IAS |
| חיבור | מקסימום עובי חוט: 2.5 מ"מ² (14 AWG) |
| תכונות | בידוד אוטומטי של תקלות, אינדיקטור מצב LED, תואם ל-EN54-17:2005 |
| תעודות | EN54-17:2005, עומד בסטנדרטים תעשייתיים (למשל, CE) |
| סוג חלק | חדש, עודף או משופץ |
