Product Description
סקירת מוצר

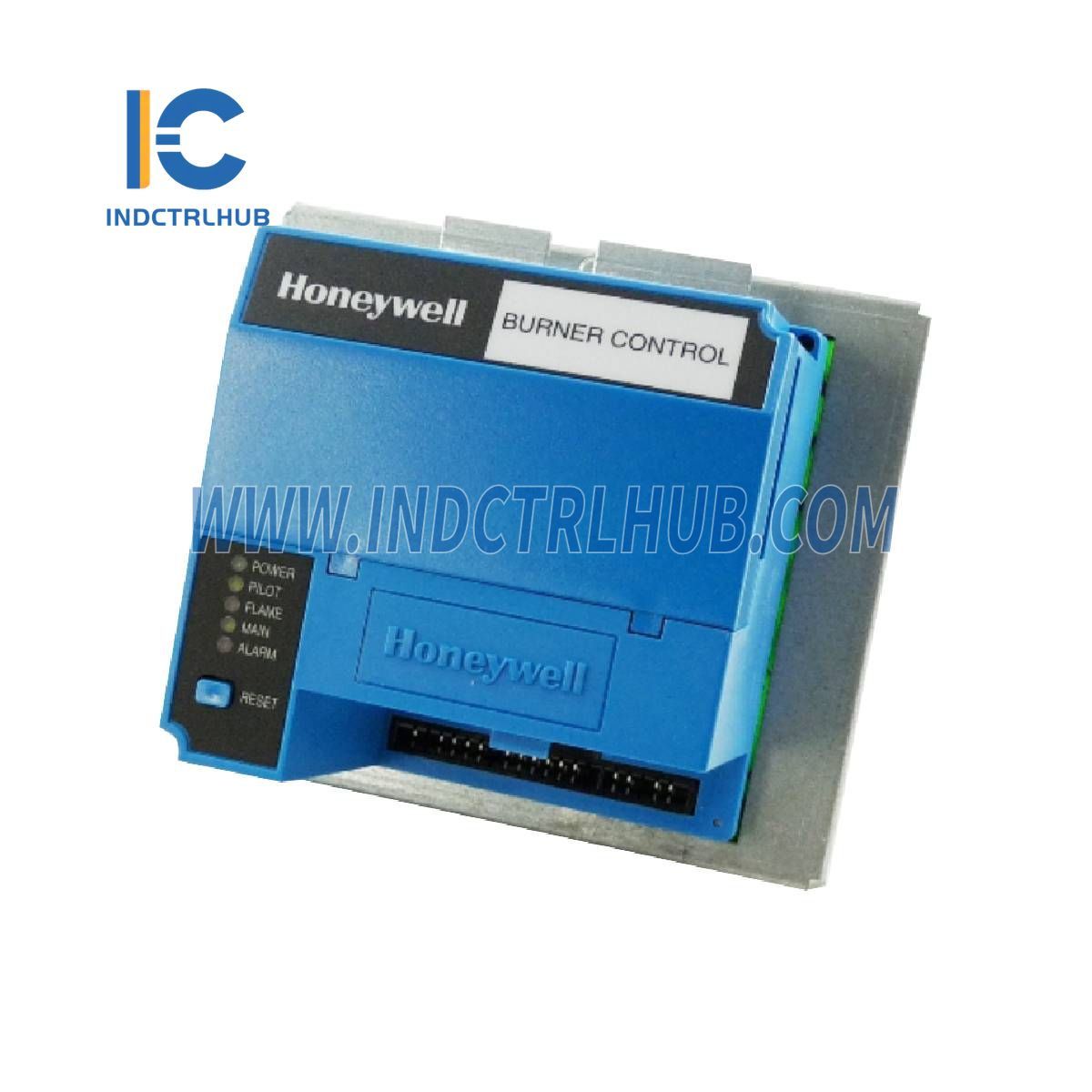

- מודול בקרת מבער Honeywell R7140L1009 הוא יחידת בקרה חזקה ותכנותית שנועדה כשדרוג להחלפה לבקרות מבער R4140 או BC7000 במערכות השרפה התעשייתיות של Honeywell. מודול זה מנהל את רצף המבער עם תקופות יצירת להבה הניתנות להתאמה לפיילוט (4 או 10 שניות) וללהבה הראשית (10 או 15 שניות), ומציע מנעולי נעילה לבטיחות. פועל על 120 וולט AC עם תמיכה בתדרים של 50/60 הרץ, דורש מגבר אות להבה וכרטיס טיימר טיהור תואמים, ומספק ביצועים אמינים בטווח טמפרטורות רחב (-40°F עד +140°F) ובסביבת רטט של 0.5 G.
מידע טכני
| פרמטר | מפרטים |
|---|---|
| יצרן | Honeywell |
| מספר דגם/חלק | R7140L1009 |
| תיאור | מודול בקרת מבער |
| יישום | שדרוג תכנות החלפה לבקרת R4140 או BC7000 |
| תקופת יצירת הלהבה - פיילוט | 4 שניות או 10 שניות |
| תקופת יצירת הלהבה - ראשית | 10 שניות או 15 שניות |
| מנעולים | נעילה |
| רכיבים נדרשים | R7847, R7848, R7849, R7851, R7852, R7861, או R7886 מגבר אות להבה; כרטיס טיימר ניקוי ST7800 Plug-in |
| מתח | 120 V AC (+10%, -15%; 108 V AC עד 132 V AC) |
| תדירות | 50 Hz 60 Hz (±10%; 54 Hz עד 66 Hz) |
| רטט | סביבה של 0.5 G |
| הפסקת ניצוץ מוקדמת | כן, 5 שניות |
| טווח טמפרטורת הסביבה | -40°F עד +140°F (-40°C עד 60°C) |
| ממדים (רוחב x גובה x עומק) | 7 אינץ' רוחב x 6 5/32 אינץ' גובה x 5 3/4 אינץ' עומק (177.8 מ"מ x 156.4 מ"מ x 146.1 מ"מ) |
| משקל | 5.00 lb (2.27 kg) |
תצורה ספציפית
- דגם/מספר חלק: R7140L1009
- פרטי תצורה:
- לא צוינו סיומות נוספות או קודי אפשרויות מעבר למספר הדגם, המציין תצורה סטנדרטית
הערות נוספות
- "R7140L1009" הוא שדרוג להחלפה של R4140 או BC7000, המשפר את פונקציונליות בקרת המבער במערכות הבעירה של Honeywell עם תזמון להבה מתוכנת ותכונות בטיחות לנעילה.
- "רכיבים נדרשים" כוללים מגוון מגברי אות להבה (למשל, R7847 עד R7886) וכרטיס טיימר ניקוי ST7800, חיוניים להפעלה והתאמה אישית של תקופות הניקוי.
- מתח "120 Vac (+10, -15%)" מחושב כ-108 V AC עד 132 V AC, ו"60 Hz (±10%)" כ-54 Hz עד 66 Hz להבהרה; 50 Hz מפורט בנפרד ללא סובלנות, מניחים שהוא קבוע.
- ממדים "7 אינץ' רוחב x 6 5/32 גובה x 5 3/4 אינץ' עומק" מומר למטרי (7 אינץ' = 177.8 מ"מ, 6 5/32 אינץ' = 156.4 מ"מ, 5 3/4 אינץ' = 146.1 מ"מ) לאחידות, מפורש כרוחב x גובה x עומק (WxHxD).
- משקל "5.00 lbs" מומר ל-5.00 lb (2.27 kg) לציון סטנדרטי ושימוש רחב יותר.
- טמפרטורת הסביבה "-40 F עד +140 F" מומרת ל-40-°C עד 60°C להתאמה למערכת המטרית.
- נתוני קלט מוגבלים מגבילים מפרטים נוספים (למשל, צריכת חשמל, דירוגי בטיחות ספציפיים); אלה יכולים להיות מופקים מתיעוד בקרת הבעירה של Honeywell במידת הצורך.
