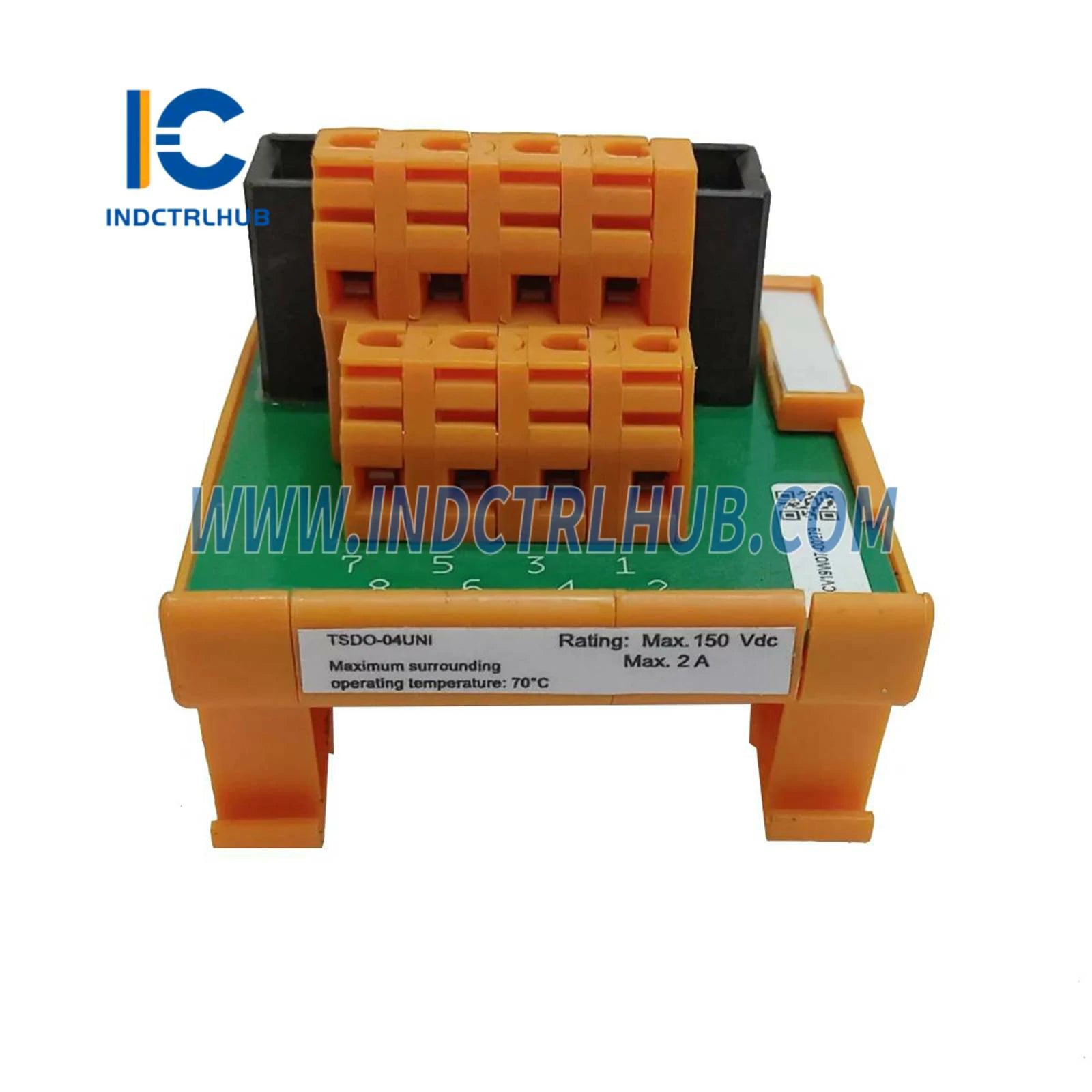

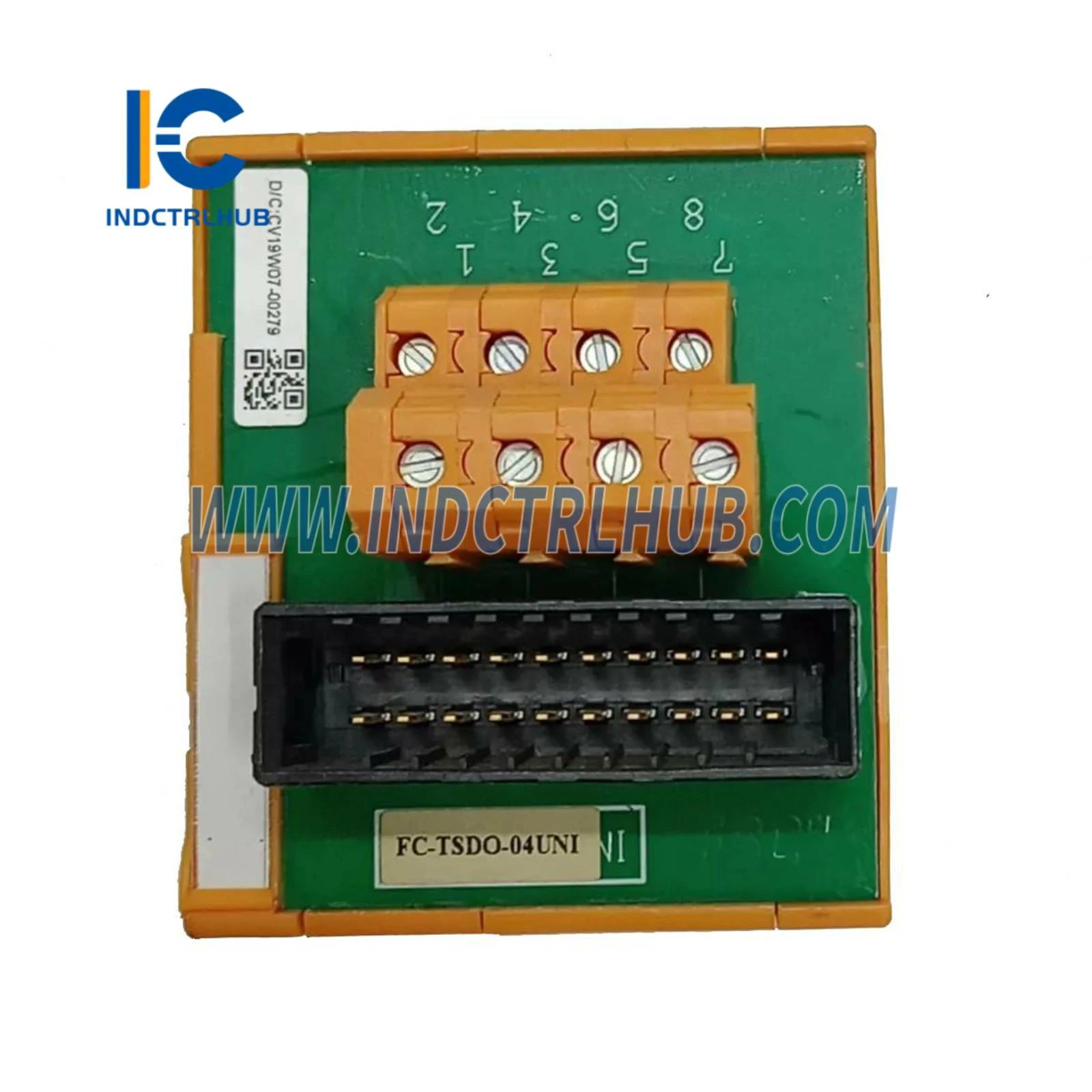

מודול הרכבת סיום שדה Honeywell FC-TSDO-04UNI

דגם/מספר חלק

FC-TSDO-04UNI

תיאור

מודול הרכבת סיום שדה

אישורים

CE, TUV, UL, CSA, FM

מספרי סוג כלליים

FS-TSDO-04UNI, FC-TSDO-04UNI

מספר ערוצים

4

מתח מקסימלי

50 V DC _ IEC 1010 (1990), קטגוריית מתח יתר 3 (טבלה D.12)__150 V DC _ IEC 1010 (1990), קטגוריית מתח יתר 2 (טבלה D.10)

זרם רציף מקסימלי לכל ערוץ

2 אמפר

זרם מקסימלי בפועל

מוגדר על ידי מודול הפלט המחובר

ממדי המודול (אורך _ רוחב _ גובה)

60 _ 70 _ 54 מ"מ__(2.36 _ 2.76 _ 2.13 אינץ')

מסילות DIN EN

TS32 / TS35 _ 7.5

אורך מסילה בשימוש

61 מ"מ (2.40 אינץ')

טרמינלים עם ברגים

קוטר חוט מקסימלי:_2.5 מ"מ² (AWG 14)__אורך חשיפה:_7 מ"מ (0.28 אינץ')__מומנט הידוק:_0.5 Nm (0.37 ft-lb)
