Product Description
סקירת מוצר

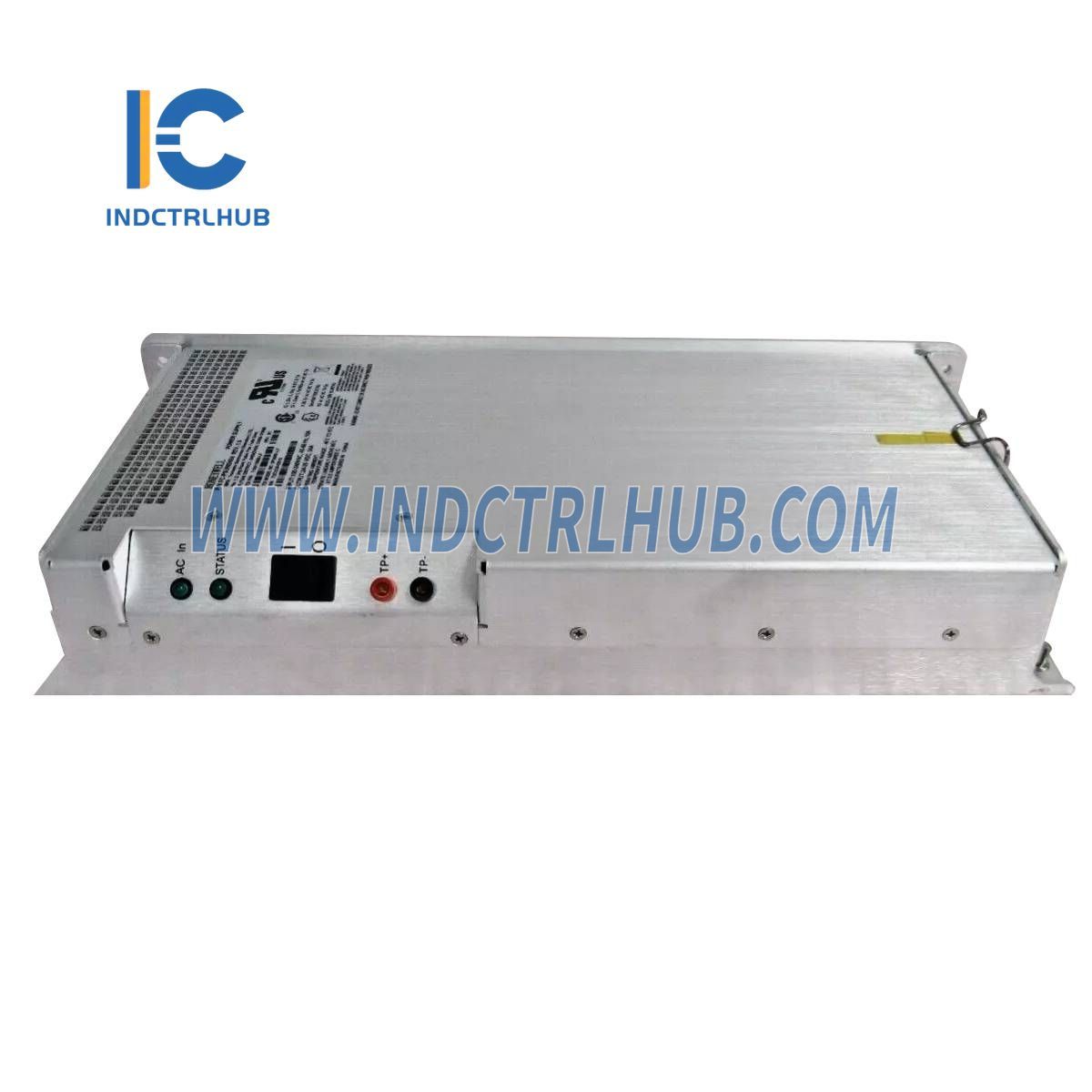

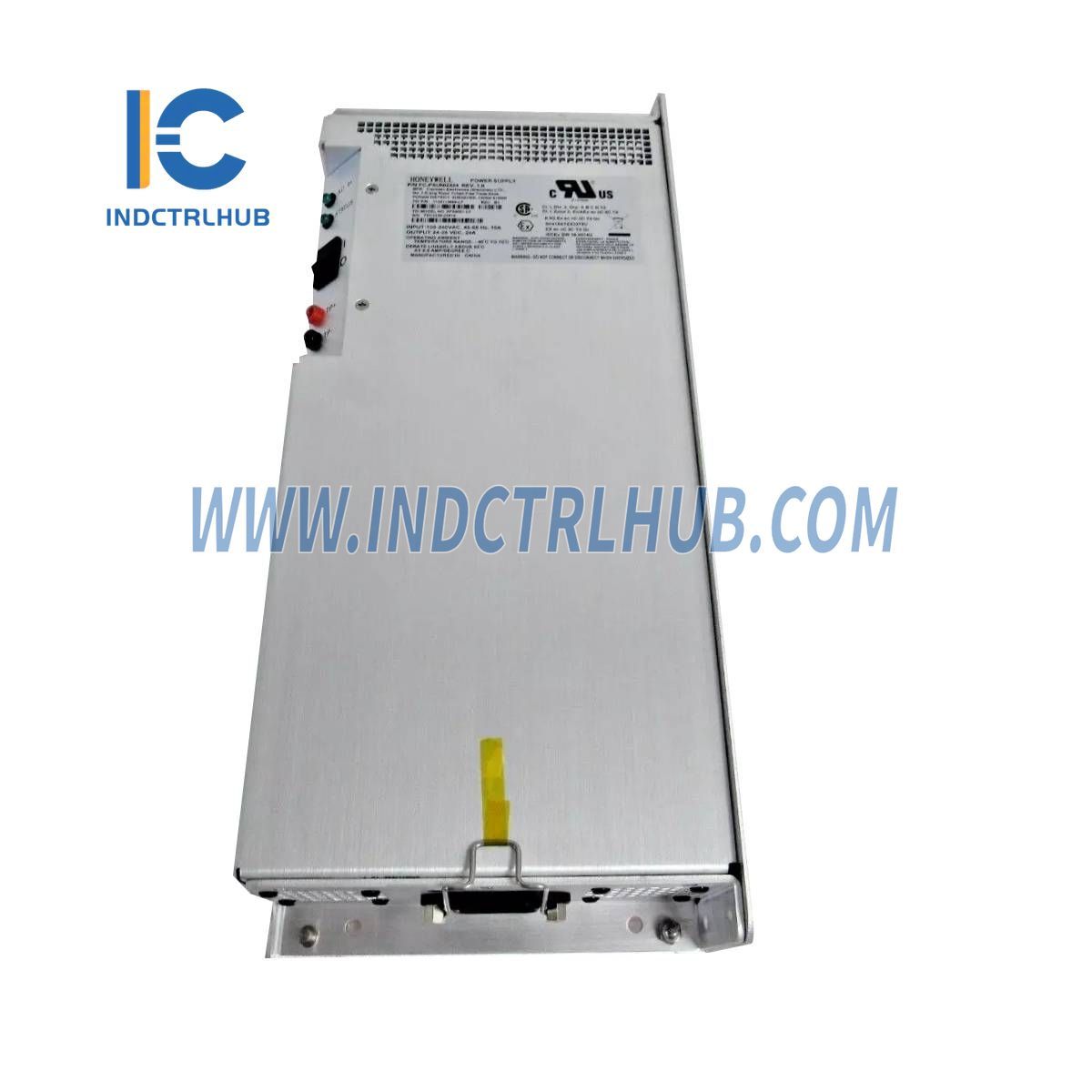

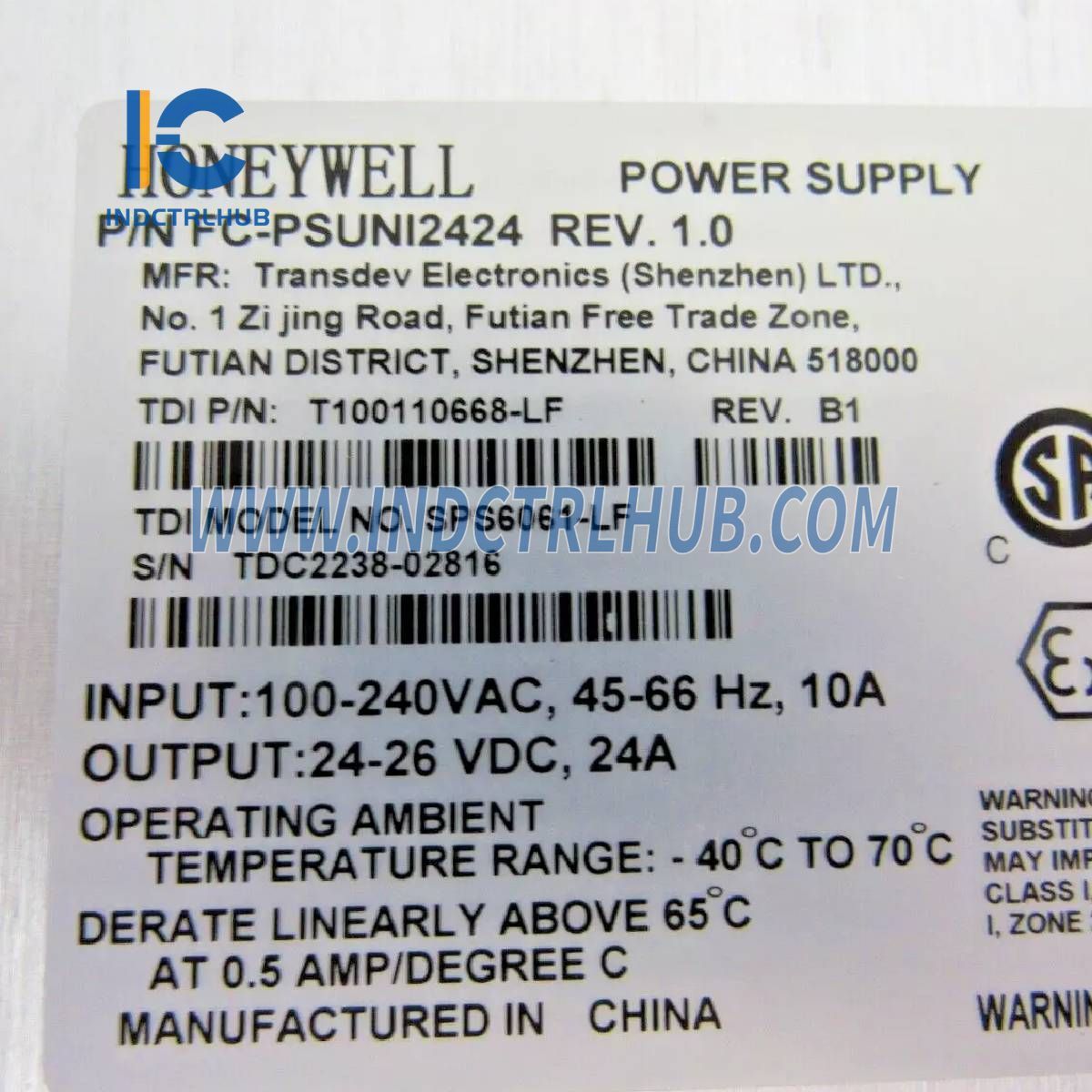

יחידת אספקת הכוח Honeywell FC-PSUNI-2424 היא פתרון כוח בעל ביצועים גבוהים ומאושר בטיחות, המיועד ליישומים תעשייתיים במערכות האוטומציה של Honeywell, כגון פלטפורמות Safety Manager או Experion. מספקת פלט חזק של 600 W ב-25 V DC, היחידה תומכת בטווח כניסה רחב (85-265 V AC), כוללת הגנה כפולה מפני מתח יתר (OVP) המאושרת ל-SIL3, וכוללת יכולות מתקדמות לחלוקת עומס והפחתת עומס. עם אישורים כמו CE ו-cUL (אישורי CID2 T4 ואזור 2 ממתינים), היא מתוכננת לפעולה אמינה בסביבות קשות, ומבטיחה אספקת כוח יציבה לציוד בקרה קריטי.
מידע טכני
| פרמטר | מפרטים |
|---|---|
| יצרן | Honeywell |
| מספר דגם/חלק | FC-PSUNI-2424 |
| תיאור | יחידת אספקת כוח |
| מספר סוג כללי | FC-PSUNI-2424 |
| כללי | |
| אישורים | CE, cUL (60950); אישורי CID2 T4 ואזור 2 (+61010-1) ממתינים; פלט DC מאושר SELV; OVP מאושר SIL3 (IEC 61508, שומר על פלט DC < 31 V) |
| תקני EMC | EN61131-2, EN50130-4, EN61000-6-7 |
| הספק | |
| הספק יציאה | 600 W |
| מתח כניסה | טיפוסי: 115 V AC: 712 W; 230 V AC: 691 W מקסימום: 85 V AC: 750 W; 220 V AC: 720 W |
| יעילות אנרגטית | 100 V AC: 80% @ 6 A, 84.5% @ 12-24 A 230 V AC: 82% @ 6 A, 87% @ 12-24 A |
| מקדם הספק | 100 V AC: > 0.99 @ 6-24 A 230 V AC: > 0.88 @ 6 A, 0.98 @ 24 A |
| טווח תדר כניסה | 45-66 Hz |
| פיזי | |
| ממדים (רוחב x גובה x עומק) | 370 x 159 x 67.3 מ"מ (14.57 x 6.26 x 2.65 אינץ') |
| משקל | 2.9 ק"ג (6.39 ליברות) |
| סביבה | |
| טמפרטורת אחסון | -40°C עד 85°C (-40°F עד 185°F); יש לשמור מתחת ל-40°C (104°F) לאחסון ארוך טווח |
| טמפרטורת הפעלה | -40°C עד 70°C (-40°F עד 158°F) |
| שינוי טמפרטורה מקסימלי | 3°C לדקה |
| לחות | 5% עד 95% לחות יחסית (ללא עיבוי); הפחתת ביצועים בלחות מעל 40°C |
| דרגת זיהום | PD2 מקסימלי (IEC60664-1) |
| גובה | 0-2000 מ' מעל פני הים |
| קלט | |
| מתח כניסה | 100-120 / 220-240 V AC נומינלי (פועל בין 85-265 V AC) |
| זרם התחלתי וזרם חזרה | < 60 A; תומך במפסק מעגל מסוג C של 10 A |
| מסנן EMI | 2 µF בין קווי הקלט |
| זרם כניסה | 115 V AC: 6.2 A 230 V AC: 3.1 A (בעומס יציאה DC מדורג) |
| פיוז פנימי | פיוז 10 A לכל רגל קו AC |
| הגנה חיצונית | פיוז: 10 A Class CC או MCB: 10-13 A Type C (EN60898-1) |
| התקנות | התקנות תעשייתיות בלבד; OVC II עד 2000 מ' |
| יציאה | |
| מתח יציאה | 25.7 V (ללא עומס), 25.1 V (עומס סטטי 24 A), 24.5-26.5 V (עומס דינמי 24 A) |
| ריפל | 20-40 mV טיפוסי (תואם HART) |
| רעש | < 100 mV LL, < 700 mV LE |
| זרם יציאה | 0-24 A ברציפות; 50 A ל-200 ms טיפוסי לפירוק פיוזים |
| שיתוף עומס | < 10% הבדל בעומס מלא |
| מגביל זרם אלקטרוני | 34 A טיפוסי (27 A-42 A) לאחר 200 ms |
| הפחתת זרם יציאה | פעולה יחידה: 24 A עם -0.6 A/°C מעל 60°C עד לגובה 2000 מ' פעולה במקביל: 24 A עם -0.6 A/°C מעל 50°C עד לגובה 2000 מ' |
| זמן החזקה | 50 ms; עומד בדרגת EN61000-4-11 רמה 3 |
| פלט אזעקה | |
| סוג | פלט מצב מוצק (Opto-FET), מבודד עד 500 V AC |
| תנאי הפעלה | מופעל כאשר מצב ספק הכוח תקין (מהירות מאוורר תקינה ומתח פלט > 23.5 V) |
| מתח נומינלי | 31 V מקסימום (מוגן ב-TVS 33 V פנימי) |
| זרם נומינלי | 40 mA מקסימום (לא אינדוקטיבי) |
| ירידת מתח | < 0.2 V ב-7 mA |
| הגנה מפני קצר | כן (מתנתק תוך שנייה ב-0.5 A – מתאפס אוטומטית) |
| מהירות מאוורר | 0% מתחת ל- -10°C 50% מעל -10°C 100% מעל 80-85°C בטמפרטורת גוף קירור |
| בידוד | |
| קלט לפלט | 3750 V AC / דקה 1 (8 מ"מ מרחק דליקה) |
| קלט למארז | 2210 V AC / דקה 1; מעבר מוגבל על ידי רווח ניצוץ 3000 V ו-ואריסטור 300 V AC בטור; נבדק ב-100% ב-2300 V DC |
| פלט למארז | 1500 V DC / דקה 1; מעבר מוגבל על ידי ואריסטור 320 V AC; < 50 MΩ ב-250 V DC |
