Product Description
פרטי מוצר
-
יצרן: Honeywell
-

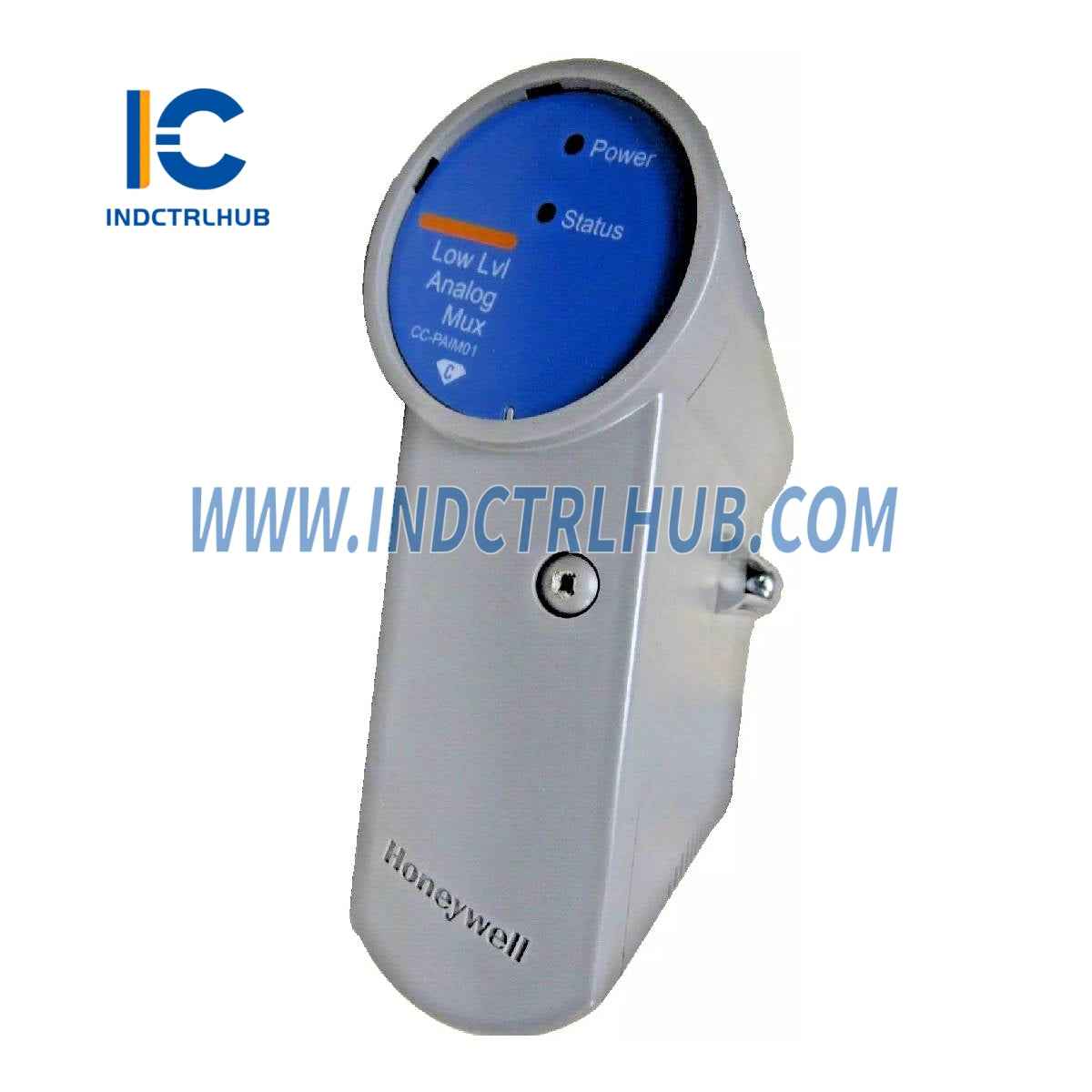

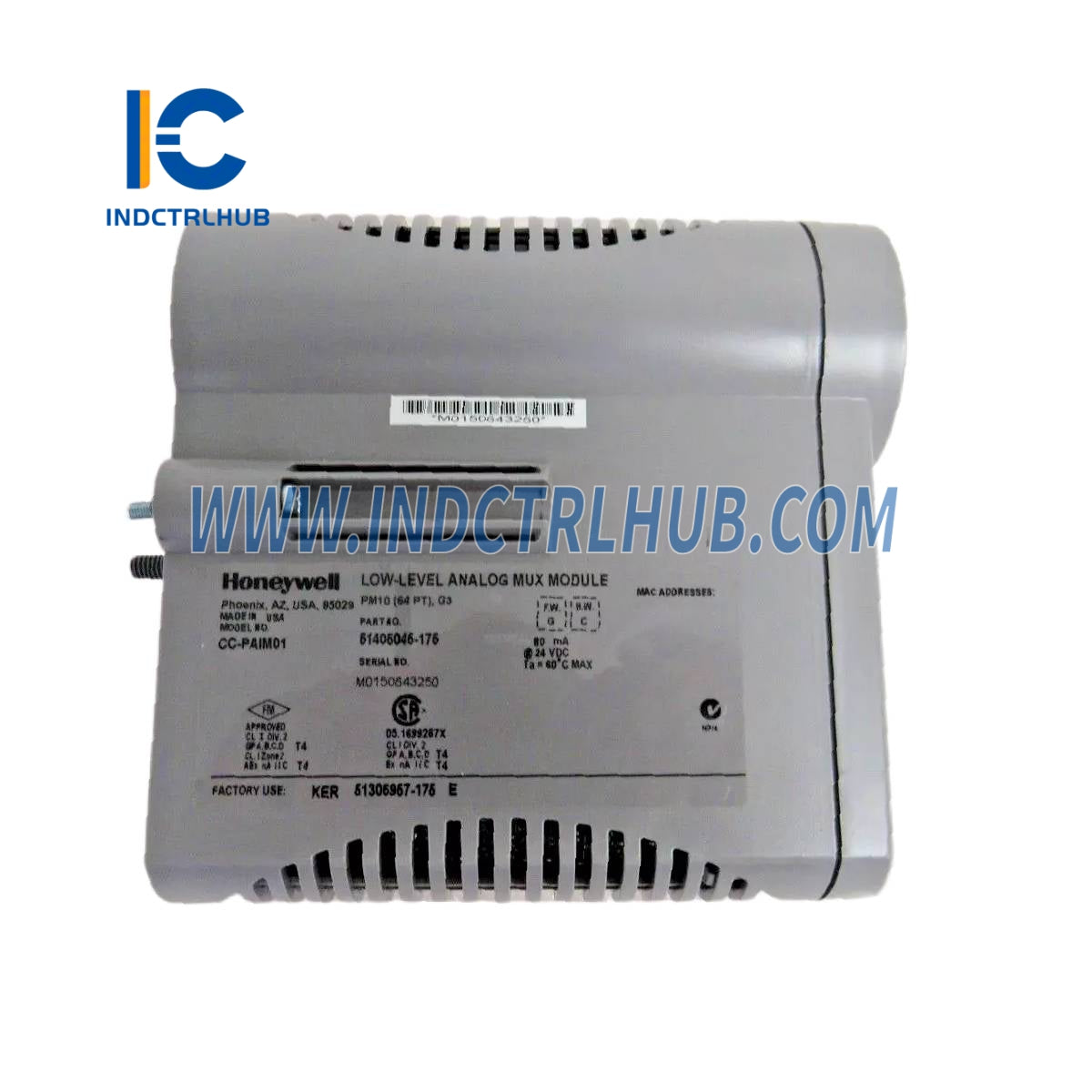

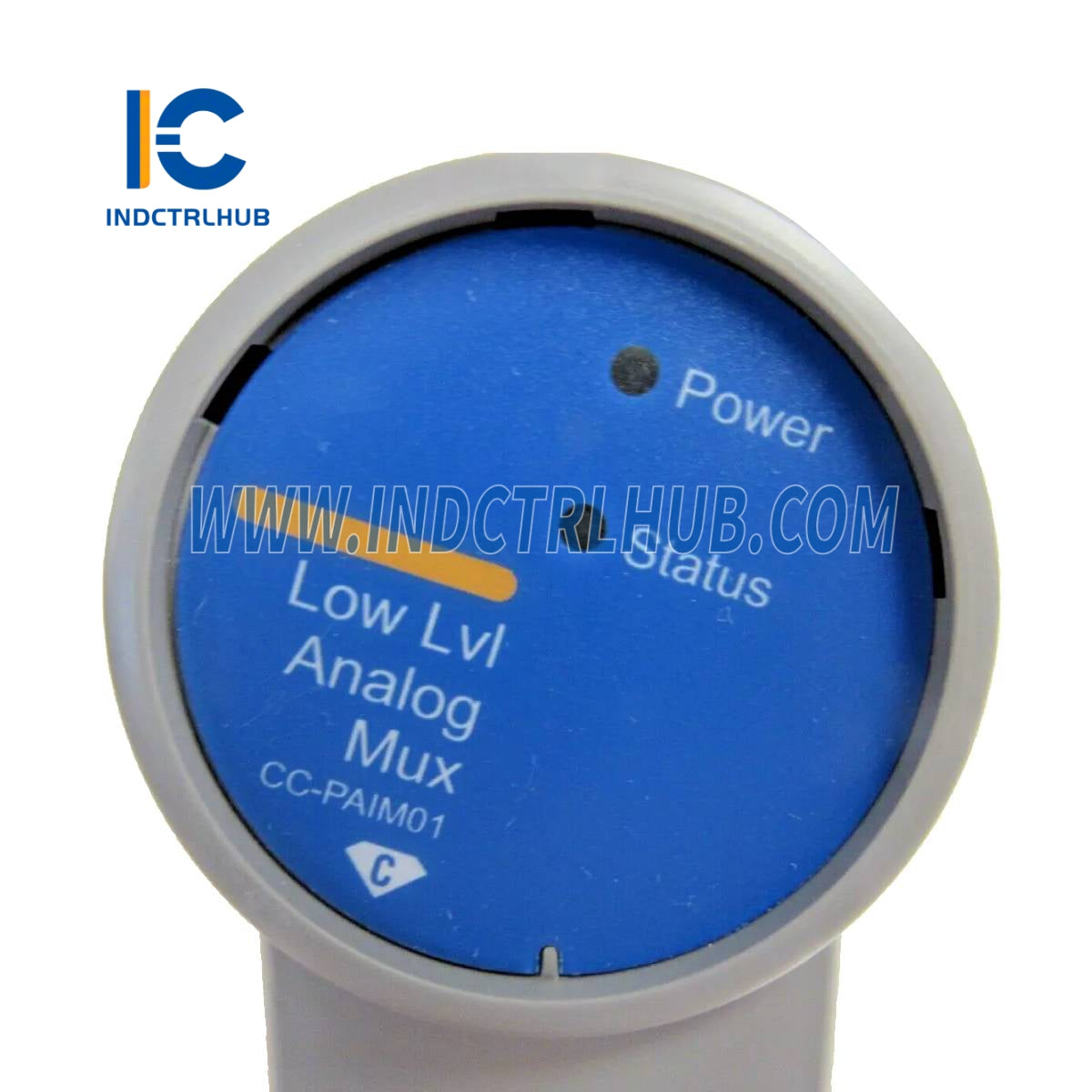

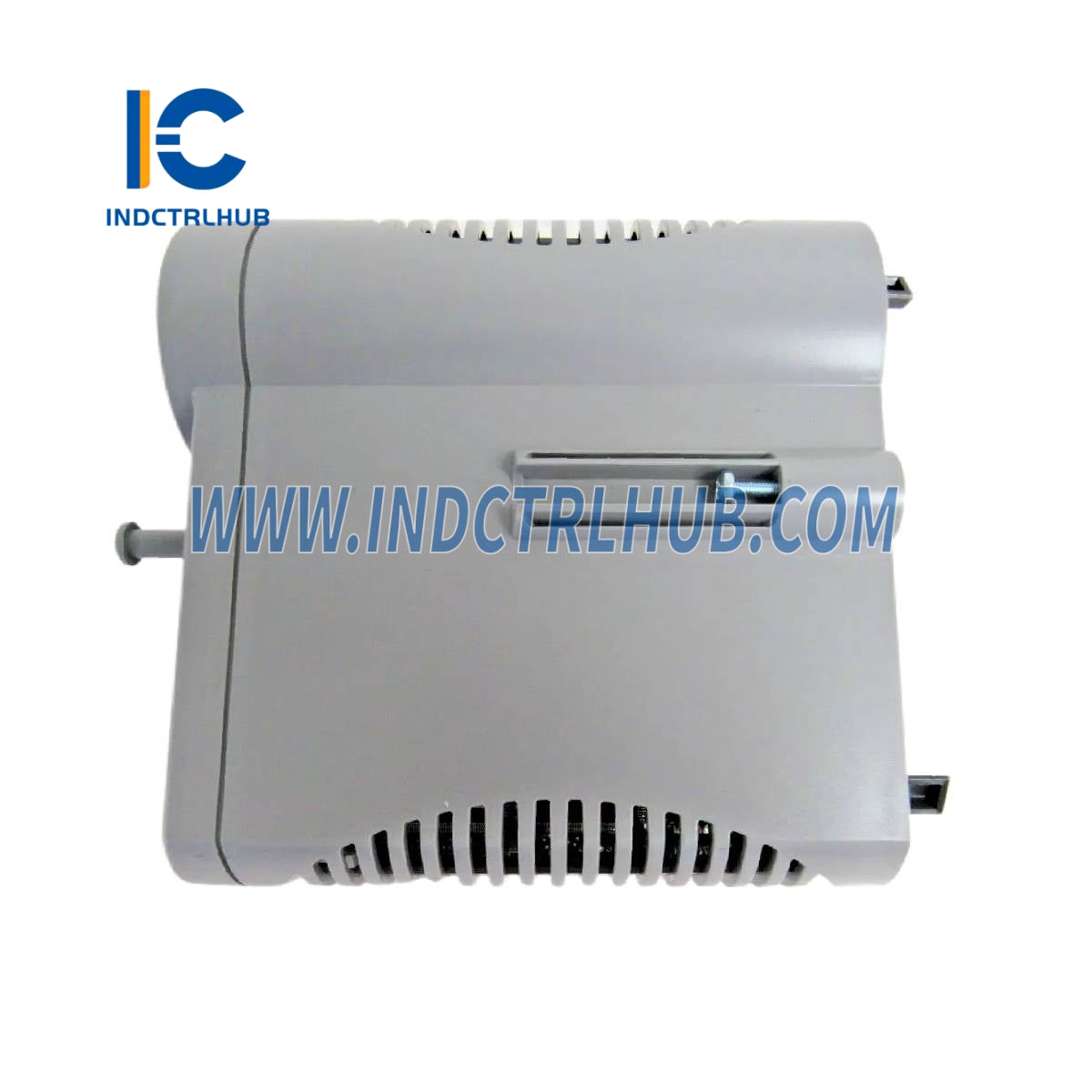

דגם/מספר חלק: CC-PAIM01 51405045-175
-
תיאור: מולטי-פלקסר קלט רמת נמוכה (LLMUX) לקלטי תרמופלס ו-RTD
מפרטים מפורטים – מולטי-פלקסר קלט רמת נמוכה
|
קטגוריה |
מפרט |
|---|---|
|
סוג דגם |
CC-PAIM01 – מולטי-פלקסר רמת נמוכה |
|
דגמי PMIO FTA תואמים |
MU-TAMR04, TAMT04, TAMT14 |
|
סוג קלט |
תרמופלס (TC) ו/או גלאי טמפרטורת התנגדות (RTD) |
|
ערוצי קלט |
64 ערוצים מבודדים לחלוטין (ערוץ לערוץ, ל-PM, ולספק הכוח); הגדלות של 16 |
|
קצב סריקת קלט |
שנייה אחת קבועה על ידי IOM (עד 64 ערוצים לשנייה) |
|
רוחב פס ערוץ |
0 עד 4.7 הרץ (-3 dB) |
|
טווח קלט נומינלי (רק TC) |
-20 עד +100 mV |
|
קלט רציף מקסימלי (ללא נזק) |
TC: -10 עד +10 VRTD: -1 עד +2 V @ 100 mA |
|
שגיאת הגבר |
≤ 0.050% מהטווח המלא (-20 עד +100 mV) |
|
יציבות טמפרטורה |
TC/mV: ±20 ppm/°CRTD: ±20 ppm/°C |
|
סטייה לטווח ארוך |
500 ppm |
|
התנגדות קלט |
1 MΩ ב-DC (רק TC) |
|
מתח מצב משותף (CMV) |
±250 VDC או VAC RMS (מ-DC עד 60 Hz) |
|
יחס דחיית מצב משותף (CMRR) |
≥ 120 dB ב-50/60 Hz (עם התנגדות מקור 1000 Ω) |
|
בידוד מתח (ערוץ לערוץ) |
±250 VDC או VAC RMS (מ-DC עד 60 Hz) |
|
קרוס-טוק |
80 dB טיפוסי, 120 dB ב-50/60 Hz |
|
יחס דחיית מצב רגיל |
≥ 60 dB ב-50/60 Hz |
|
אינטגרציה של תדר קו |
50 Hz או 60 Hz (בחירה קבועה) |
|
זרם גירוי חיישן RTD |
1 mA |
|
דיוק התייחסות צומת קר (CJR) |
0–50°C: ±1.0°C-20–60°C: ±1.5°C |
|
דיוק ליניאריזציה של TC |
±0.05 Ω/°C |
|
זיהוי TC פתוח |
≤1000 Ω = מובטח ללא ניתוק≥1500 Ω = מובטח ניתוק |
|
התנגדות מקסימלית של חוט RTD |
15 Ω |
|
הגנת עליות מתח (טרמינלים של חיישן) |
EN 61000-4-5 (1kV קו-לקו, 2kV קו-לאדמה) |
|
הגנת עליות מתח (כוח/סיריאלי) |
EN 61000-4-5 (1kV קו-לקו, 2kV קו-לאדמה) |
|
מרחק כבל מקסימלי (IOTA ל-FTA) |
1000 רגל באמצעות 16 AWG, שני זוגות מפותלים לכל FTA |
|
ממדי FTA |
אינצ'ים: 2.5 D x 4.9 W x 12.1 Lמ"מ: 63.5 D x 124.46 W x 307.34 L |
