Product Description
סקירת מוצר

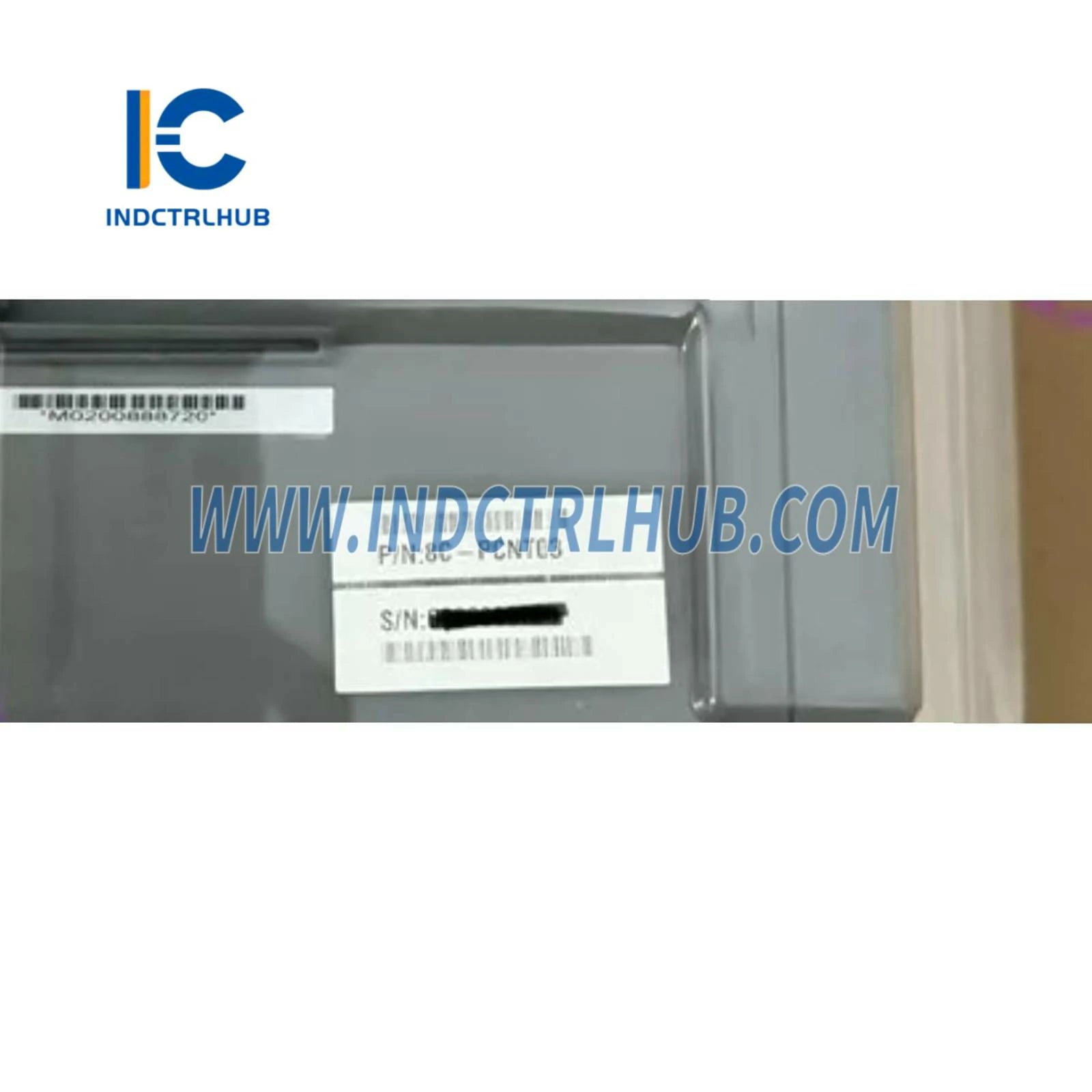

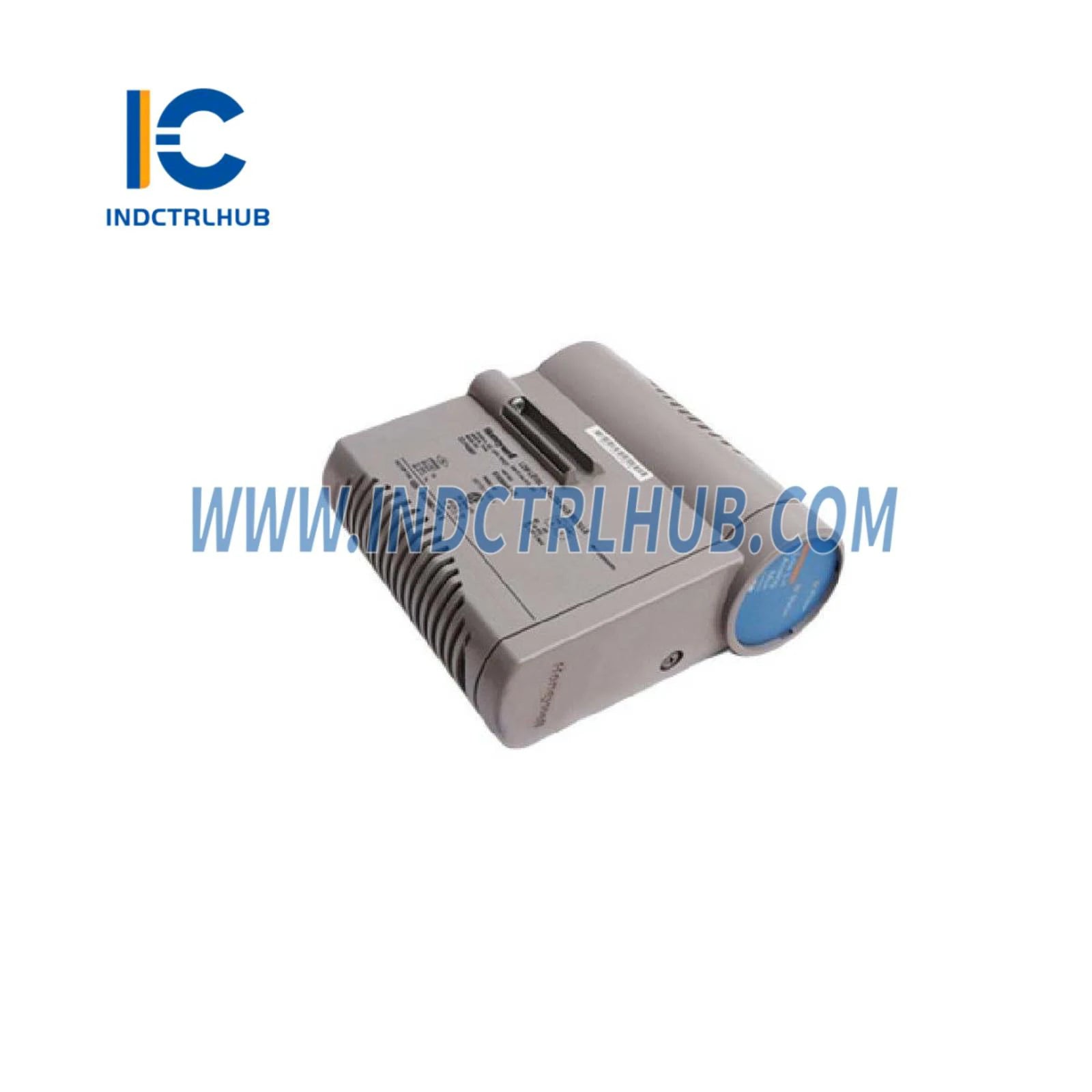

בקר סדרה 8 C300 8C-PCNT03 51454238-175 של Honeywell הוא מודול בקרה בעל ביצועים גבוהים במערכת הידע התהליכי Experion (PKS) של Honeywell. מיועד לאוטומציה תעשייתית, בקר זה מציע יכולות עיבוד חזקות עם מעבד חד-ליבה (8C-PCNT03) או אפשרות דו-ליבה (8C-PCNT05), תומך בקלט/פלט של סדרה 8 ותקשורת Ethernet חסינת תקלות (FTE). הוא כולל רדונדנס, ציפוי מגן לסביבות קשות, ותמיכה נרחבת בפרוטוקולים של צד שלישי, מה שהופך אותו לפתרון רב-גוני ליישומי בקרה מורכבים.
מידע טכני
| מפרט | 8C-PCNT03 | 8C-PCNT05 |
|---|---|---|
| יצרן | Honeywell | |
| מספר דגם/חלק | 8C-PCNT03 51454238-175 | 8C-PCNT05 |
| תיאור | בקר סדרה 8 C300 | |
| דרישת הספק | 24 V (מסופק דרך כבלים על ידי מערכת ההספק של סדרה 8) | |
| מימדי IOTA (גובהxרוחב) | גובה 220 מ"מ (9 אינץ'), רוחב 120 מ"מ (4.75 אינץ') | |
| זיכרון תוכנה | 16 MB | 32 MB |
| ליבת מעבד | יחיד | כפול |
| גרסאות נתמכות | Experion R110, R120, R500, R51x, R520 | Experion R520 והלאה |
| תכונות | ||
| הסרה והכנסת מודול תחת מתח | נתמך | |
| מצופה שכבת מגן | כן, רמת G3 של סביבה קשה (תקן קורוזיה ANSI/ISA S71.04-1985) | |
| רזרבה | עיצוב מבוסס IOTA, ללא נקודת כשל יחידה ל-IOM, סיום וקישורי תקשורת (Downlink ו-Uplink) | |
| שמירת RAM | 50 שעות באמצעות חבילת גיבוי סוללה נטענת (אופציונלי) | |
| החלפה | מעבר חלק, פרמטרים פנימיים, משתנים ופלטים נשמרים במהלך המעבר | |
| שפת תכנות | עיצוב בלוק פונקציה (FBD) באמצעות Experion Control Builder | |
| I/Os ותקשורת Uplink נתמכים | ||
| סוג I/O נתמך | Series 8 | |
| קישורי I/O נתמכים | 2 קישורי I/O, כל אחד ניתן לקונפיגורציה עבור Series 8 I/Os | |
| מהירות קישור I/O נתמכת | 750 kbps | |
| מספר נתמך של מודולי I/O לכל בקר | 80 יחידות I/O (IOMs מיותרים או לא מיותרים) | |
| מספר נתמך של מודולי I/O לכל קישור I/O | 40 יחידות I/O (IOMs מיותרים או לא מיותרים) | |
| מספר מקסימלי של I/O לכל בקר | 2560 (*1) | לא צויין (מניחים דומה ל-8C-PCNT03) |
| מספר חיבורי Uplink (FTE) | שני פורטי FTE uplink, מהירות 100 Mbps | |
| קיבולת בקרה | ||
| יחידות ביצוע | 5500 יחידות ביצוע (בודד או מיותר) | 9000 יחידות ביצוע (בודד או מיותר) |
| אובייקטים מתויגים | 4095 אובייקטים | לא צויין (מניחים דומה ל-8C-PCNT03) |
| יחידות זיכרון | 16384 יחידות זיכרון | 32768 יחידות זיכרון |
| תקופת ביצוע | 50 מ"ש – 60000 מ"ש (ניתן לכוונון לפי אסטרטגיית בקרה, ניתן להגדיר) | |
| מעבד שמור מינימלי שיש לשמור במהלך הריצה | 20% עבור כל מעבד | |
| תקשורת בקר | ||
| פלטפורמות מבוססות CEE | חיבור עמית לעמית מקורי עם שאר בקרים מסדרת 8 C300, C200, ו-ControlEdge UOC (*2) | |
| רשת בקרה פיקוחית | אתרנט חסין תקלות (FTE) | |
| מכשירים של צד שלישי | ||
| Modbus Master | נתמך | |
| מכשירי Modbus TCP | בלוק פונקציה PCDI | |
| Modbus RTU או ASCII | דרך שער המרה Modbus TCP/IP | |
| Ethernet/IP | חיבור עמית לעמית מקורי | |
| Foundation Fieldbus | דרך מודול ממשק Fieldbus (FIM) שער | |
| Profibus DP | דרך מודול שער Profibus (PGM) | |
| מספר מקסימלי של חיבורים PGM לכל C300 | 4 | 8 |
| גיבוי זיכרון C300 אופציונלי | ||
| מודול מטען RAM (*3) | 51454475-100 | |
| כבל, מטען סוללת RAM | 30 אינץ', 51202330-300 84 אינץ', 51202330-200 |
|
תצורה ספציפית
- מספר דגם/חלק: 8C-PCNT03 51454238-175
- פרטי תצורה:
- לא צוינו סיומות נוספות או קודי אפשרויות מעבר למספר הדגם, המציין תצורה סטנדרטית
