Product Description

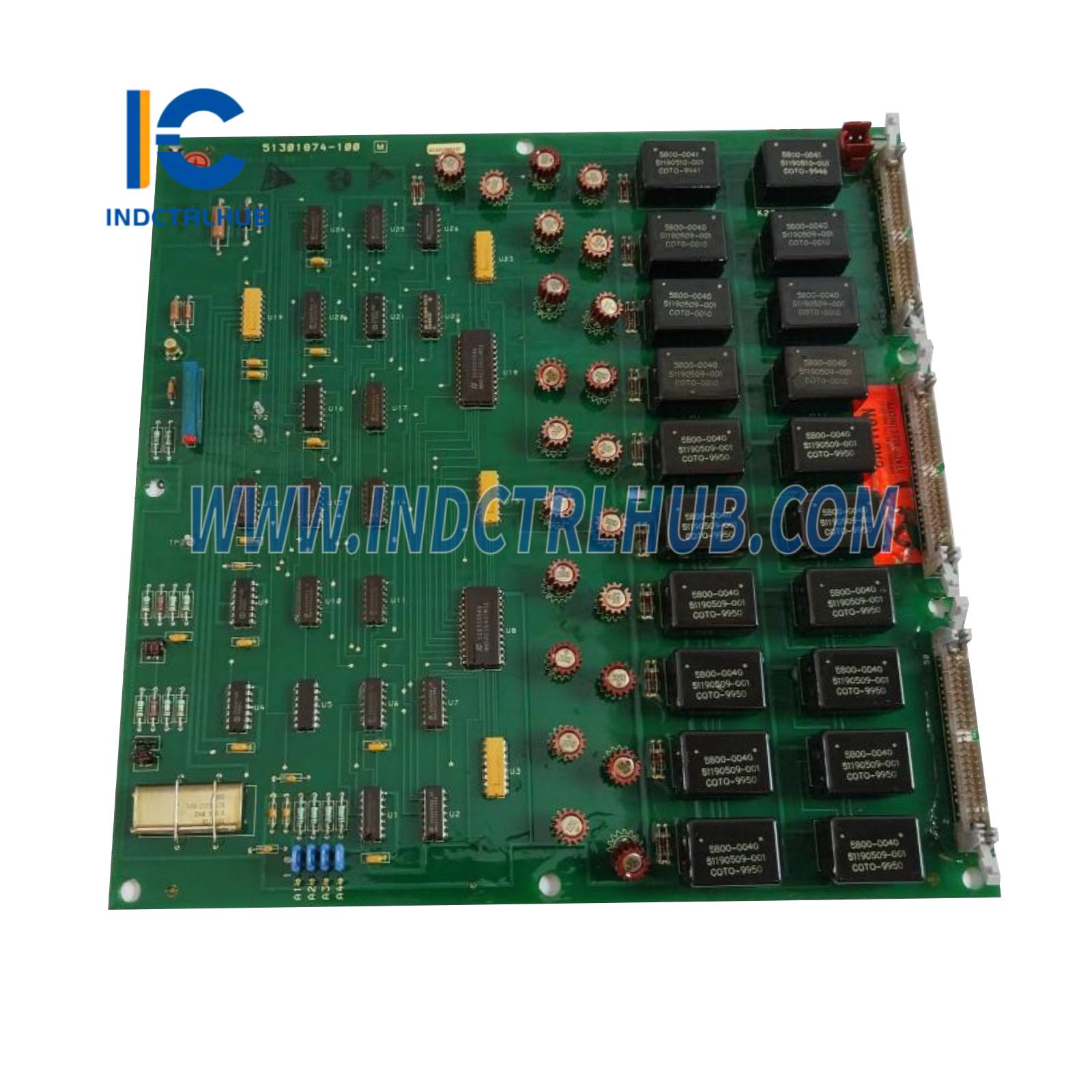

לוח מולטי-פלקסר תרמוקפל של Honeywell 51301874-100
- יצרן: Honeywell
- סדרה: TDC 2000 / Process Manager (PM)
- דגם/מספר חלק: 51301874-100
- תיאור: לוח מולטי-פלקסר תרמוקפל לממשק קלטי תרמוקפל עם מערכות רכישת נתונים
סקירה כללית
Honeywell 51301874-100 הוא לוח מולטי-פלקסר תרמוקפל (Mux) המיועד לשימוש במערכות בקרת הפצה (DCS) של Honeywell TDC 2000 ו-Process Manager (PM). הוא מחבר עד 16 קלטי תרמוקפל עם יחידת ממשק תהליך אנרגיה נמוכה (LEPIU) CCFA, ומאפשר מדידת טמפרטורה מדויקת ליישומים תעשייתיים כגון נפט וגז, פטרוכימיה ומתקני ייצור חשמל. הלוח תומך בסוגי תרמוקפל מרובים לרכישת נתונים גמישה ומדויקת.
מפרטים טכניים
| מפרט | פרטים |
|---|---|
| דגם | 51301874-100 |
| סדרה | TDC 2000 / Process Manager (PM) |
| סוג | לוח מולטי-פלקסר תרמוקפל |
| פונקציה | מולטי-פלקס עד 16 קלטי תרמוקפל ל-LEPIU CCFA למדידת טמפרטורה |
| סוגי תרמוקפל | J, K, T, S, E, R (מנורמל על ידי LEPIU CCFA) |
| ערוצי קלט | 16 קלטי תרמוקפל |
| סיום | דורש לוח טרמינל LE 51301880-100 לחיבורי טרמינל ברגים |
| התייחסות למפגש קר (CJR) | מסופק על ידי לוח טרמינל LE 51301880-100 |
| מחברים | ממשק עם LEPIU דרך מחבר קנייני של Honeywell |
| תאימות | מערכות Honeywell TDC 2000, Process Manager (PM), Advanced Process Manager (APM) |
| הרכבה | מחובר למשטח I/O של TDC 2000/PM |
| אספקת חשמל | 5 VDC (מסופק על ידי משטח המערכת) |
| צריכת חשמל | כ-1–2 וואט |
| טמפרטורת הפעלה | 0°C עד +60°C (32°F עד +140°F) |
| טמפרטורת אחסון | -40°C עד +85°C (-40°F עד +185°F) |
| לחות יחסית | 5% עד 95% (ללא עיבוי) |
| ממדים | כ-150 מ"מ x 100 מ"מ x 30 מ"מ (5.9 x 3.9 x 1.2 אינץ') |
| משקל | כ-0.3 ק"ג (0.66 פאונד) |
| אישורים | CE, UL, CSA (תלוי ביישום) |
| מדריך | מדריך מערכת TDC 2000 או Process Manager |
